De functie van die print is mij niet duidelijk. Maar puzzelen op oude elektronica is altijd leuk.
Mij valt op dat er meer op zit dan een kabel die 12V aanlevert, en de kabels naar het instrument (de witte vijfaderige) en de transducer (de witte drieaderige).
Als de mijlentelleroptie er ook is, gaat het om vier kabels, op de foto zijn er vijf te zien.
Ik zie twee tweeaderige kabels, een zal 12V aanvoeren; waar de andere tweeaderige kabel voor is, ontdek je als je die volgt ('gewoon' een 12V voeding voor iets anders?).
In de bovenhoek is een vijfde kabel, vieraderig denk ik te zien, die afgeknipt is; voor de mijlenteller?
Waar de rest van de schakeling voor is, weet je alleen als je weet waar de beide overige kabels heen gaan of heen gingen en als het schema wordt geanalyseerd.

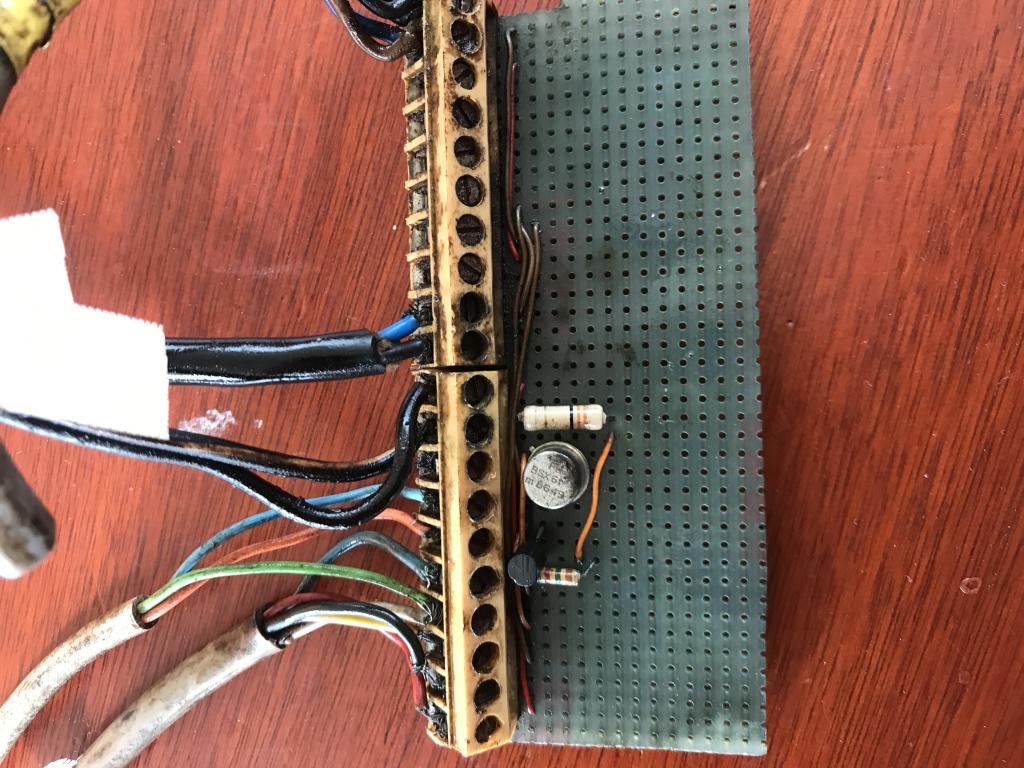

Overigens zitten er twee gewone transistoren op, de grote kan max 1A stroom leveren.

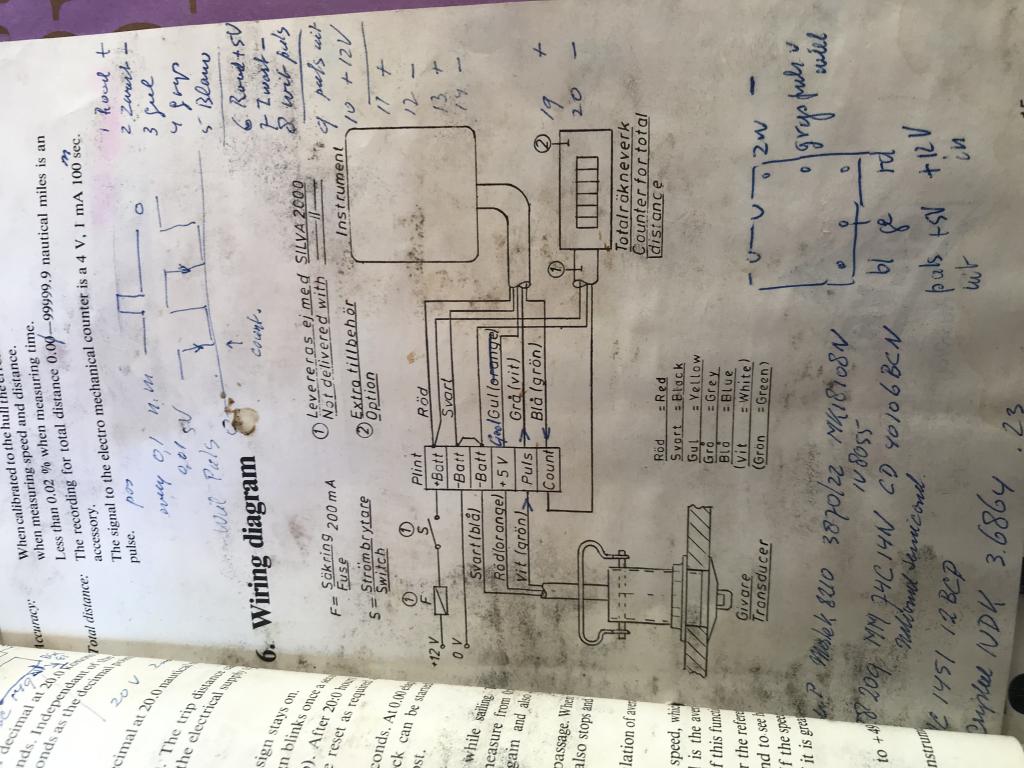

De print is niet om de 5V te maken die de transducer nodig heeft. Uit de handleiding van Silva, die ik op Internet heb gevonden, blijkt dat de 5V die de transducer nodig heeft, wordt geleverd door het instrument (dat ligt voor de hand want daar zit een microprocessor in en die draait ook op 5 Volt, althans in die tijd).

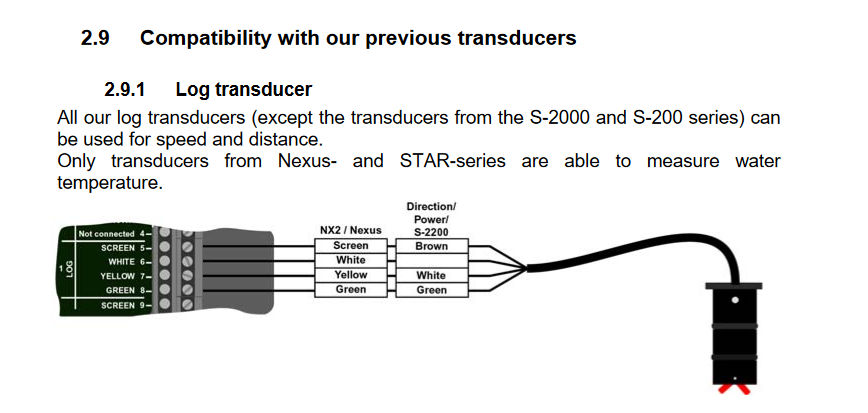

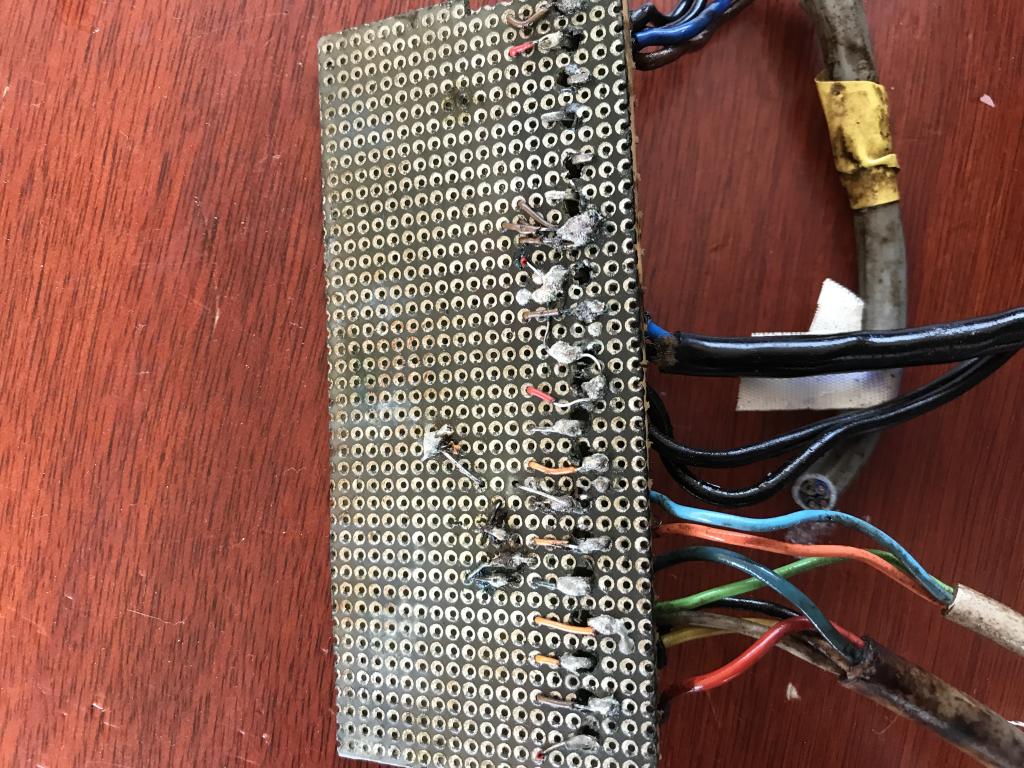

Ik denk op je foto's te zien dat op de printplaat de vijf volt uit het instrument (gele draad) is doorgelust naar de 5V ingang van de transducer (oranje draad). Ook de pulsdraad is doorgelust (als ik het goed zie, zitten de groene draad van de transducer en de grijze draad van het instrument beiden op het vierde schroefje, gerekend van onderen). Volgens het aansluitschema dus.
Met andere woorden: deze schakeling doet niets tussen transducer en instrument, behalve aansluiten.
Als gever en instrument goed zijn, moet het werken als je het volgens de oorspronkelijke manual aansluit (alleen een paar verbindingen).
Let wel op dat de draden schoon zijn (als ze gecorrodeerd zijn zou dat een probleem kunnen geven).
Waar is de schakeling op de print dan voor? Dat is speculeren. Heb je een mijlenteller? Is dat de originele van Silva of een andere elektromechanische? Was die aangesloten op de dikke vieraderige kabel die bovenaan zat?
Dan zou het kunnen zijn dat de transistoren worden gebruikt om een andere elektromechanische mijlenteller aan te sturen. Uit het Silva instrument komt volgens de handleiding een puls voor de mijlenteller van 4V, 1 mA gedurende 100 msec. Die puls kan gebruikt zijn om een elektromechanische teller aan te sturen die een hogere pulsspanning of een hogere pulsstroom nodig heeft dan het Silva instrument kan leveren. Uit de foto's kan ik die schakeling niet afleiden.
