Onderwerp: Op zoek naar advies plaatsing zonnepaneel

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 12:15 #1149791

Hoi Allen,

ik wil graag een zonnepaneel van plaatsen van 2 bij 1 meter. Ik ben op zoek naar advies en tips en heb wat schetsen toegevoegd en een foto. Ik wil mijn zwemtrap wel gebruiken op de hek en stevigheid is belangrijk. Wat adviseren jullie ? alles welkom.

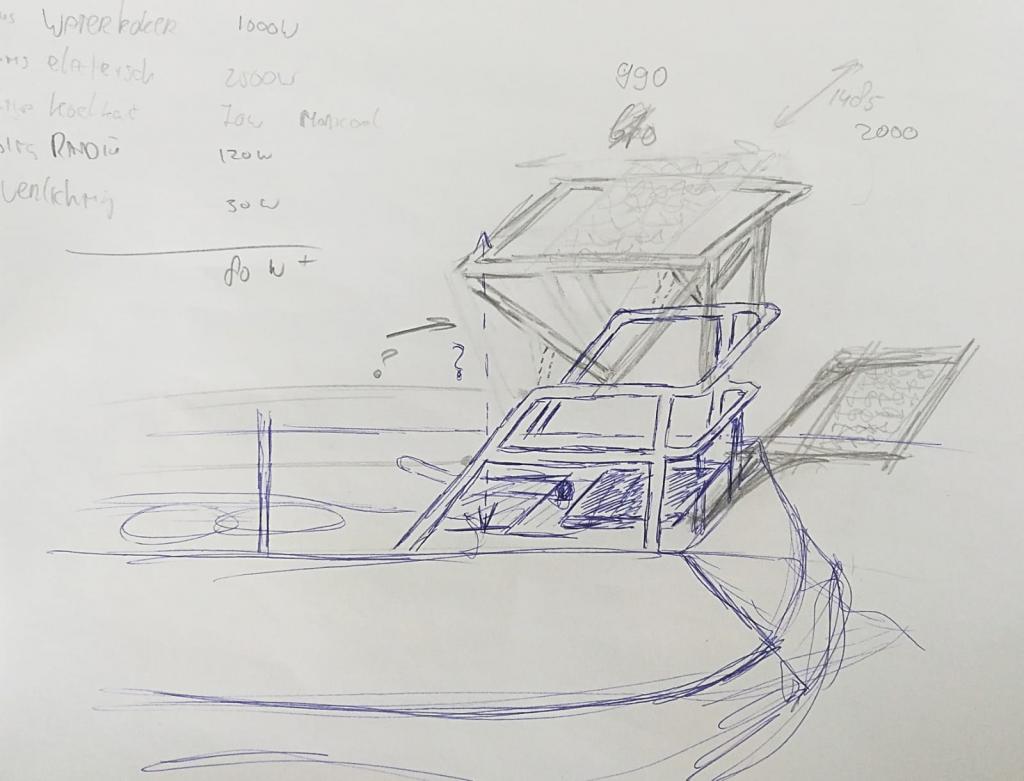

p.s. schets iets wat uit verhouding
Bijlagen:
Sailing Sheena - One off Walter Schultz 10.5
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 14:00 #1149846

  • Sisu
  • Sisu's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 546

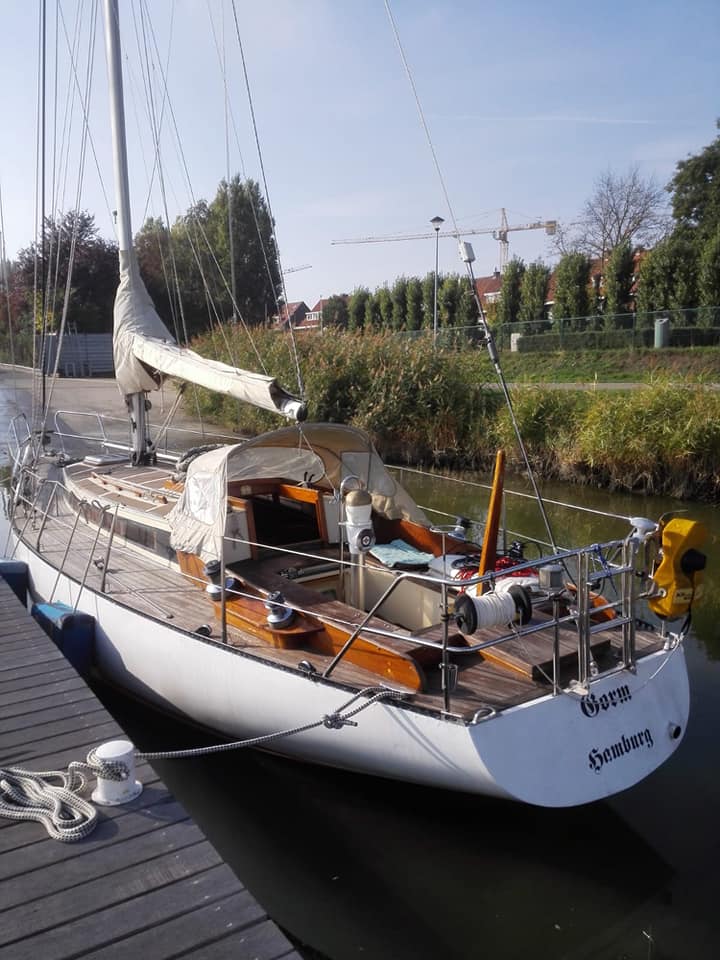

Mooie boot zeg. Ik weet niet of je vast zit aan die maat zonnepaneel, maar dat is wel een flinke jongen. Dan moet je inderdaad bijna wel denken aan een 'arch'. Ik zou daar echter wel altijd onder willen kunnen staan. Anders wordt dat mooie achterdek vrijwel nutteloos. Die boog moet dan dus flink omhoog ten opzichte van wat je nu getekend hebt en dat verandert het aangezicht van je boot wel sterk. Daarnaast zit je ook nog met je achterstag en zal je paneel daar waarschijnlijk achter moeten komen.

Als alle opties nog open liggen en ik jouw boot had, zou ik eens kijken of je het eerste stuk railingdraad tussen het hek en de scepter niet kan vervangen voor een RVS buis waarop je dan aan twee kanten draaibare panelen monteert. Eventueel in combinatie met een klein paneel op een paal. Dat is volgens mij het minst ingrijpend in dat mooie lijntje van je en dan kun je waarschijnlijk prima hetzelfde oppervlak aan PV kwijt.
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 14:19 #1149854

  • Wadloper
  • Wadloper's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 29860
Heb je een idee hoeveel zonnepaneel-capaciteit je nodig heb of wilt hebben?
Een paneel van die maat levert al snel iets van 300 Wp of meer. Heb je dat ook nodig?

Ter vergelijking: ik heb zelf 150 Wp geïnstalleerd en ik ben met het koelkastje 24 uur aan, de navigatie-apparatuur en de stuurautomaat volledig walstroom-onafhankelijk.

Om het vermogen, dat een dergelijk groot paneel opwekt, op te kunnen slaan heb je ook een flinke accucapaciteit nodig. Hoeveel capaciteit aan Ah's heb je op dit moment en wat kan je kwijt?

Los daarvan: zeker bij montage achter op het schip (zonder twijfel de beste plek) is het slimmer om capaciteit te verdelen over meerder gelijke panelen, die je vervolgens in serie zet op een MPPT-regelaar van voldoende capaciteit. Dat levert meer rendement dat 1 groot paneel.

De oplossing die Sisu noemt, panelen aan de zeereling of hekstoel is prima geschikt voor een oplossing in meerdere kleine panelen.
Een portaal achterop kan ook, maar vanwege de relatief smalle kont moet je beetje letten op de verhouding hoogte/breedte. Te hoog gaat er misschien vreemd uitzien. Verder adviseer ik om, als je kiest voor een portaal achterop, dit zo licht mogelijk uit te voeren. Als je voldoende stijfheid wilt halen uit alleen de buisconstructie wordt het al snel erg zwaar. Je kan veel gewicht besparen door een een simpel licht buisframe te maken en dit af te tuien met staalkabeltjes. Losse palen met kleine panelen erop zijn ook een mooie oplossing, omdat de panelen dan makkelijk op elke manier zijn te richten.
Laatst bewerkt: 21 apr 2020 14:22 door Wadloper.
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 14:50 #1149872

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5180
Goed idee, zonnepanelen. Eigenlijk zijn de twee opmerkingen die had ook al gemaakt.

Namelijk, heb je twee vierkante meter nodig? Zie hierboven hoeveel dat levert.

En de plek. Op een mast (stevig) op de hekstoel is het gunstigst.

Enige aanvulling; je kunt dan het paneel altijd ideaal t.o.v. de zon draaien. Dat scheelt heel veel.

Gepost met de officiële Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 14:58 #1149877

dank voor de tips.

Zit nu ook wel weer te twijfelen :) idd ik wil de lijn van de boot ook niet verpesten. optie is om boven op davids te plaatsen maar dan vrees ik dat het een speedboat houding gaat aannemen.

mijn verbruik is continue:

70 watt Mobicool op de omvormer
120 watt radio / muziek
30 watt verlichting


af en toe senseo, elke avond koken op 1500 watt omvormer

dat is het zo een beetje

accus zijn 2x 108 AH parallel 12v
Sailing Sheena - One off Walter Schultz 10.5
Laatst bewerkt: 21 apr 2020 15:05 door Ian Macleod.
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 15:21 #1149886

  • Wadloper
  • Wadloper's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 29860
Ian Macleod schreef :
dank voor de tips.

Zit nu ook wel weer te twijfelen :) idd ik wil de lijn van de boot ook niet verpesten. optie is om boven op davids te plaatsen maar dan vrees ik dat het een speedboat houding gaat aannemen.

mijn verbruik is continue:

70 watt Mobicool op de omvormer
120 watt radio / muziek
30 watt verlichting


af en toe senseo, elke avond koken op 1500 watt omvormer

Dat is nogal wat. Ik neem dat je dat je dat koken nu alleen doet als je aan de walstroom ligt. Vliegt de zekering op wal er nooit uit? Als je die 1500W echt gebruikt kom je in totaal dicht bij wat je maximaal kunt trekken op de meeste walstroom-aansluitingen (6A, als ik me niet vergis)
accus zijn 2x 108 AH parallel 12v

Wat is je bedoeling met die zonnepanelen? Walstroomonafhankelijk worden? Of ga je ervan uit dat je tijdens het koken altijd aan de Walstroom ligt? In het eerste geval heb je een accucapaciteit nodig die een veelvoud is van wat je nu aan boord hebt.
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 15:29 #1149894

op de walstroom gebruik ik de 1500w kooktoestellen en 70w koelbox. heb 16 amp op de haven. op het water voor anker wil ik ook koken maar op de 3000w omvormer ...uurtje of zo. dat koste 30procent accu. Dus met de zonnepanelen wat minder snel en het laad weer bij.
Sailing Sheena - One off Walter Schultz 10.5
Laatst bewerkt: 21 apr 2020 15:31 door Ian Macleod.
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 16:32 #1149948

  • TomS
  • TomS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 398
Ian Macleod schreef :
mijn verbruik is continue:

70 watt Mobicool op de omvormer
120 watt radio / muziek
30 watt verlichting
af en toe senseo, elke avond koken op 1500 watt omvormer
dat is het zo een beetje
accus zijn 2x 108 AH parallel 12v

Lijkt me dat de getallen maximaal op dagbasis zijn.

Ik heb een 55 W zonnepaneel met een MPPT regelaar, dus bij elkaar iets van 70W effectief. Daar draait de koelkast op en de verlichting, marifoon, radio en alle metertjes. Kook op spiritus. Dit is voor mij genoeg om vele dagen niet op te laden in een haven. Het flexibele paneel ligt overigens op de tunnel van de kajuitdek.

De ontwikkelingen gaan door, met dezelfde afmetingen zijn er nu panelen te koop die hogere rendementen geven.
Laatst bewerkt: 21 apr 2020 16:33 door TomS.
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 17:02 #1149968

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5684
Ian Macleod schreef :
120 watt radio / muziek
120W! muziek, dan hoop ik dat je niet bij mij in de buurt komt liggen.
Als ik mijn autoradio op een redelijk volume zet, haalt ie nog niet de 20W.
Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 17:15 #1149977

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32303
TomS schreef :
Ik heb een 55 W zonnepaneel met een MPPT regelaar, dus bij elkaar iets van 70W effectief.

Echnie!
55W = 55WattPiek bij de ideale 90 graden instraling bij 1KWh/m2.
Die haal je met een flexibel paneel op deze breedte noooooit.
De "instralingsfactor"is op deze breedte 85-90%,mits het paneel echt recht op de zon staat in de zomer.
Een flexibel paneel heeft door de buiging vaak veel minder.

Met een MPPT zou je theoretisch het met 15% kunnen opkrikken.

Tenzij je zonnecellen met uranium hebt...... :unsure:
Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 17:25 #1149980

PvO schreef :
Ian Macleod schreef :
120 watt radio / muziek
120W! muziek, dan hoop ik dat je niet bij mij in de buurt komt liggen.
Als ik mijn autoradio op een redelijk volume zet, haalt ie nog niet de 20W.

Had het maximale vermogen meegenomen
Sailing Sheena - One off Walter Schultz 10.5
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 17:30 #1149984

Ian Macleod schreef :
op de walstroom gebruik ik de 1500w kooktoestellen en 70w koelbox. heb 16 amp op de haven. op het water voor anker wil ik ook koken maar op de 3000w omvormer ...uurtje of zo. dat koste 30procent accu. Dus met de zonnepanelen wat minder snel en het laad weer bij.

Ik gebruik een 2000W inverter op twee zware AGM accu's van 180Ah. in totaal dus 360Ah. Bij koken van water met een 500W waterkoker daalt uiteindelijk de stroom flink. Ik vraag me af of jouw accu's de stroom van je kookplaat trekken. Heb je dat wel eens geprobeerd? Voor mij zou dat wel relevant zijn.

De hoeveelheid vermogen die je uit de panelen haalt is vaan minder dan de helft van het nominale vermogen.
Contest 36s Camelot
Laatst bewerkt: 21 apr 2020 17:31 door Sailingcamelot.
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 18:48 #1150029

ik heb de senseo en 1500 plaat gebruikt op de inverter en ging erg goed. kon een ruime bacon and eggs maken voor 6 man zon 45 min naar 70procent vermogen accus. Ik heb 2 onderhoudsvrije Vetus accus
Sailing Sheena - One off Walter Schultz 10.5
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 19:55 #1150061

Gert
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 19:56 #1150062

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18849
Zoals gezegd: grote PV capaciteit betekend een grote accucapaciteit. Zeker als je elektrisch wilt koken. Anders sloop je je accu's heel snel.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 20:00 #1150063

ik zorg dat ik via de accu monitor nooit onder de 50 procent kom
Sailing Sheena - One off Walter Schultz 10.5
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 21 apr 2020 20:01 #1150064

FriendlySailor schreef :
ow tof thx
Sailing Sheena - One off Walter Schultz 10.5
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 22 apr 2020 07:35 #1150206

En zorg ervoor dat je paneel(-len) niet buiten je boot steken. Heel vervelend in de sluis of bij bruggen en andere obstakels.
Sun Odyssey 37
www.panoramixopzee.nl
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 22 apr 2020 07:48 #1150209

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7331

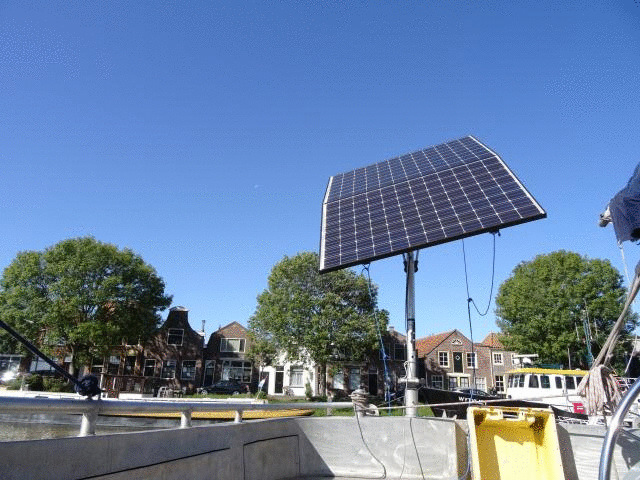

FriendlySailor schreef : Ik heb iets vergelijkbaars denk ik. Met twee panelen van 1 x 1.7m

Tip: zorg dat het zwaartepunt van het paneel(en) lager licht dan het draai/kantel punt, anders zit je altijd met een topzwaar systeem.
Bijlagen:
Laatst bewerkt: 22 apr 2020 07:53 door rooiedirk.
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 22 apr 2020 10:27 #1150290

Twee m2 is een heleboel, met de laatste generatie panelen haal je daar maximaal 550 Wp uit.
Met een overjarige winkeldochter mag je blij zijn met 450Wp.
Mits goed gericht!

Je geeft geen verbruik op, met piekwaarden kan niet gerekend worden.

Hoe stevig is de hekstoel?

Accu capaciteit van 220Ah is 2,6 KWh gedeeld door 2 maakt 1,3KWh bruikbaar.

Die 1500W kookplaten drainen de accu capaciteit in een half uurtje naar absoluut leeg.
Wanneer je BMS dan nog 50% aangeeft , valt er iets te controleren!!!

Met de gegeven informatie valt niets aan te vangen.

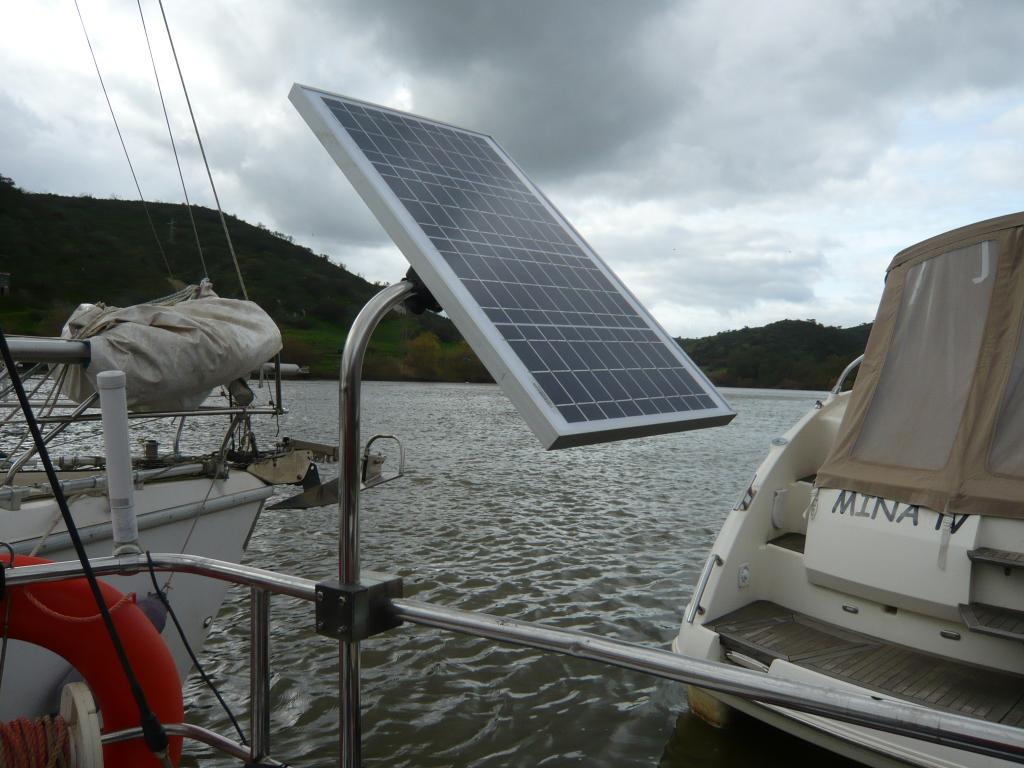

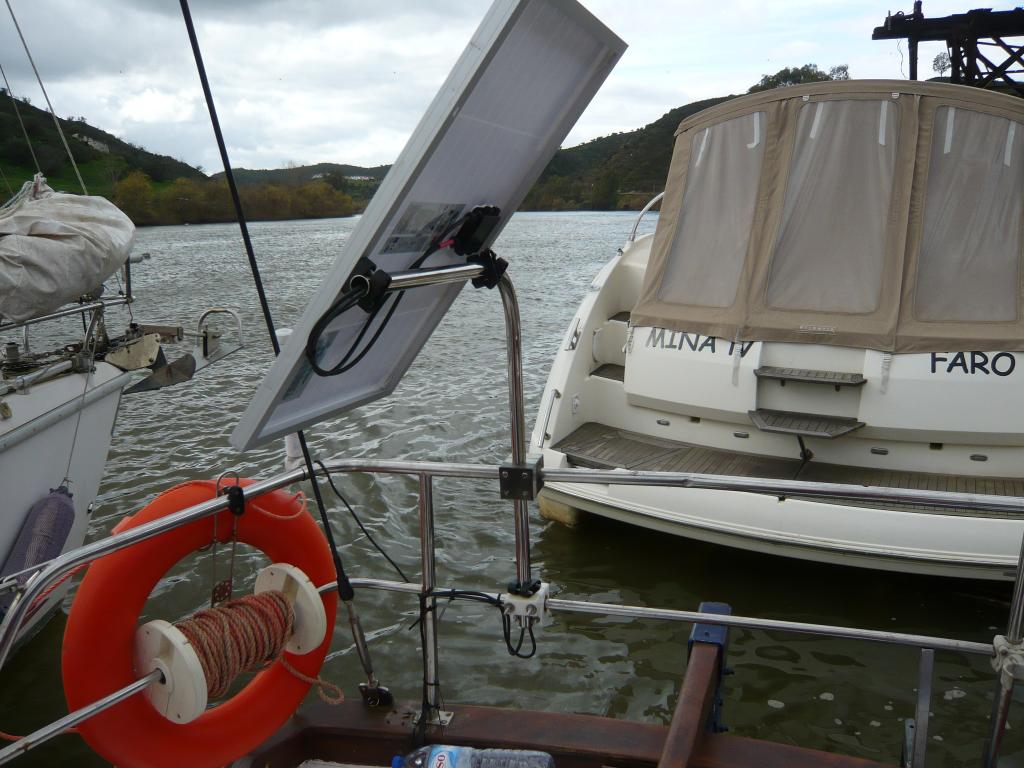

Ik plaats regelmatig paneeltjes op schepen. Hieronder een 30Wp, bedoeld om de accu voor het op peil houden van de accu tijdens afwezigheid.


[attachment:1]Panel Sea Girt.JPG[/attachmen







Foto´s van veel grotere plaatsingen zijn in eerdere draadjes te vinden.



Wijs is om zoveel als mogelijk kleinere paneeltjes in serie te plaatsen. In de praktijk komt dat neer op 4 panelen op b.v. een 100/20 MPPT regelaar.
Bij grote capaciteit is het beter deze over meerdere regelaars te verdelen.

De hekstoel is de goede plaats voor panelen.
Voeg de panelen samen in een paar hoeklijntjes monteer ze op een 90º gebogen buis van 25 rond, Monteer het verticale deel aan de hekstoel(wanneer die stevig genoeg is), dan heb je een 360º mogelijkheid tot richten op de zon.
Een set aan beide boorden.

Die kun je dan naar keuze buiten of binnen de bootomtrek stellen, binnen de omtrek in de sluis of box, buiten de omtrek al varend.
Bijlagen:
Laatst bewerkt: 22 apr 2020 10:30 door Saeftinghe.
Alleen ingelogde leden kunnen reageren.

Op zoek naar advies plaatsing zonnepaneel 22 apr 2020 10:47 #1150298

aa ok thx weer wat wijzer :)
