Onderwerp: Webasto Air Top 2000 ST Foutcode 6: temp. sensor

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 25 sept 2020 18:32 #1210716

  • Almer
  • Almer's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9
Via Marktplaats heb ik een tweedehands Webasto Air Top 2000 ST aangeschaft. Na het aansluiten en starten van de kachel krijg ik een errorcode 6 wat staat voor: "External temperature sensor break or short circuit"

Nou is er geen externe temperatuur sensor bijgeleverd en is dat volgens mij ook optioneel. Weet iemand toevallig of dit klopt of hoe ik deze foutmelding weg kan krijgen? Als de temperatuur sensor kortgesloten is dan kan ik dat waarschijnlijk oplossen, alleen ik kan niet terugvinden welke kleuren van de kabelboom voor de externe sensor is.
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 25 sept 2020 18:53 #1210724

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3885
Voor de airtop2000 is de externe sensor inderdaad optioneel.
Om de externe sensor, ipv de interne, te gebruiken, moet de interne sensor volgens mij worden verwijderd.
Als je dus de interne sensor terug zou plaatsen, zou de storing opgelost moeten zijn.
Misschien dat je in de (technische) documentatie hier meer ver kunt vinden.
Ook Zou je contact op kunnen nemen met rietveld in giessenburg.
Thalassa
Hunter 27
Laatst bewerkt: 25 sept 2020 18:53 door PvO.
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 25 sept 2020 19:17 #1210732

  • Almer
  • Almer's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9
Ah! Dankjewel. Dan ga ik in die richting zoeken. Ik laat van mij horen! Dank
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 10:03 #1210892

  • Almer
  • Almer's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9
Zojuist heb ik de Webasto uit elkaar gehaald en op het eerste gezicht lijkt het erop of de interne temperatuur sensor in orde is. Ik heb jammergenoeg geen multimeter mee om ‘m door te meten, maar mijn vermoeden is dat de bekabeling van de externe sensor sluiting maakt. Nou lees ik dat deze sensor op pin 8 en 9 van de x6 connector, maar ik ben benieuwd welke kleuren dat zijn, dan kan ik dat controleren. Weet iemand toevallig waar ik dat kan vinden?
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 10:34 #1210904

  • b100
  • b100's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5254
ik denk dat de temperatuur sensor van de thermostaat bedoeld word, dat is meestal een klein zwart blokje met een schroefgat aan een heel lange dunne draad, deze kun je in de te verwarmen ruimte plaatsen.

www.fabertronics.nl/webasto-externe-temperatuurvoeler

webasto.frl/wp-content/uploads...ndleiding-AT3500.pdf
You lean to the left but you vote to the right
Laatst bewerkt: 26 sept 2020 10:45 door b100.
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 11:24 #1210931

  • Almer
  • Almer's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9
Nou ik denk dat ik geen externe temperatuur sensor heb, en ben nu bang dat de twee draden sluiting maken waardoor deze fout ontstaat. Ik heb het vermoeden dat wanneer ik weet welke twee (kleuren) draden dit zijn ik dit makkelijk kan oplossen.

Dank voor het meedenken!
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 16:23 #1211011

  • b100
  • b100's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5254
Almer schreef :
Nou ik denk dat ik geen externe temperatuur sensor heb, en ben nu bang dat de twee draden sluiting maken waardoor deze fout ontstaat. Ik heb het vermoeden dat wanneer ik weet welke twee (kleuren) draden dit zijn ik dit makkelijk kan oplossen.

Dank voor het meedenken!

die temperatuur sensor zit met een stekker op de kachel zelf aan gesloten dus als ie er niet bij is dan kan die ook geen kortsluiting maken.

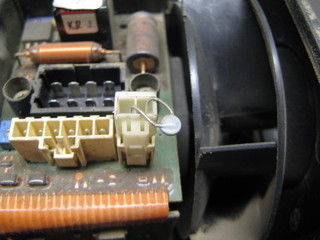

op deze foto zie je rechts onder een stekkerblokje met een temperatuur sensor, als in dit stekkerblok bij jou niks zit dan zal de kachel nooit werken.

dit is de aansluiting dus voor jouw externe tempsensor, waarschijnlijk "ziet "de kachel deze niet en geeft een errorcode.
You lean to the left but you vote to the right
Laatst bewerkt: 26 sept 2020 16:25 door b100.
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 18:54 #1211075

  • Almer
  • Almer's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9
Ahh ik herken die aansluiting van andere afbeeldingen op internet, alleen kan ik dat niet vinden op mijn model. In dit filmpje haalt iemand exact dezelfde uit elkaar:

Of kijk ik hier nou heel erg overeen?
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 19:14 #1211083

  • b100
  • b100's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5254
heb je misschien een foto van het gedeelte waar de stekkers inzitten?
You lean to the left but you vote to the right
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 19:18 #1211086

  • b100
  • b100's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5254
de stekkers zitten aan de bovenkant van de kachel onder een plastic strip die je er af kan halen.
You lean to the left but you vote to the right
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 19:25 #1211090

  • Almer
  • Almer's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9

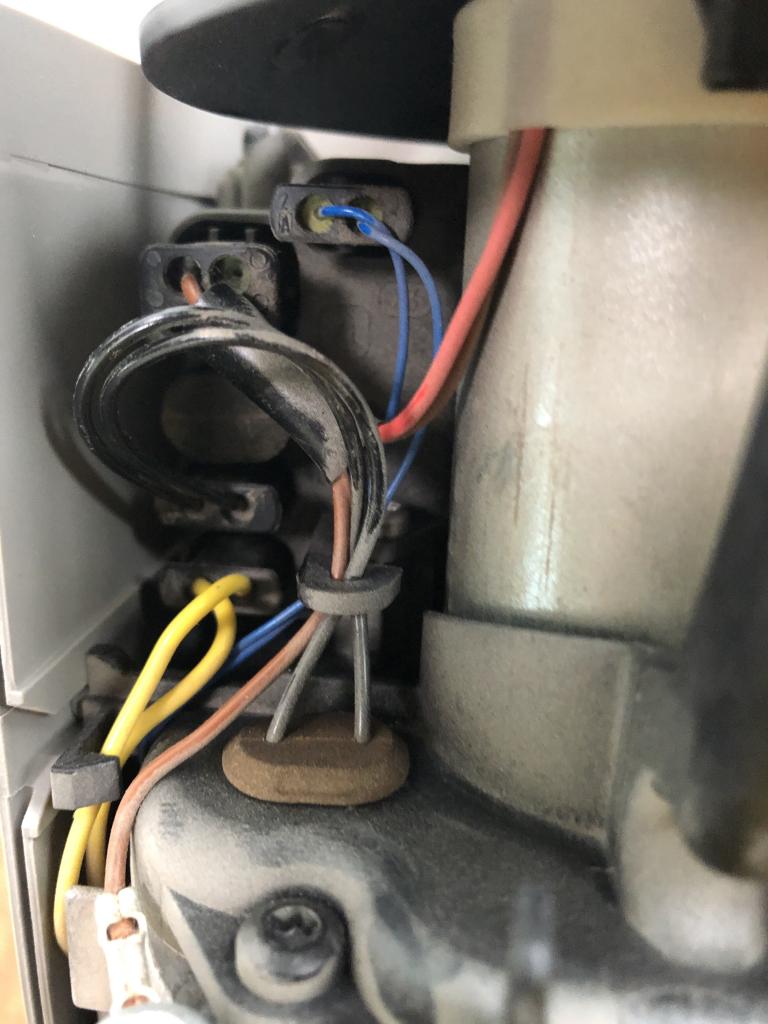

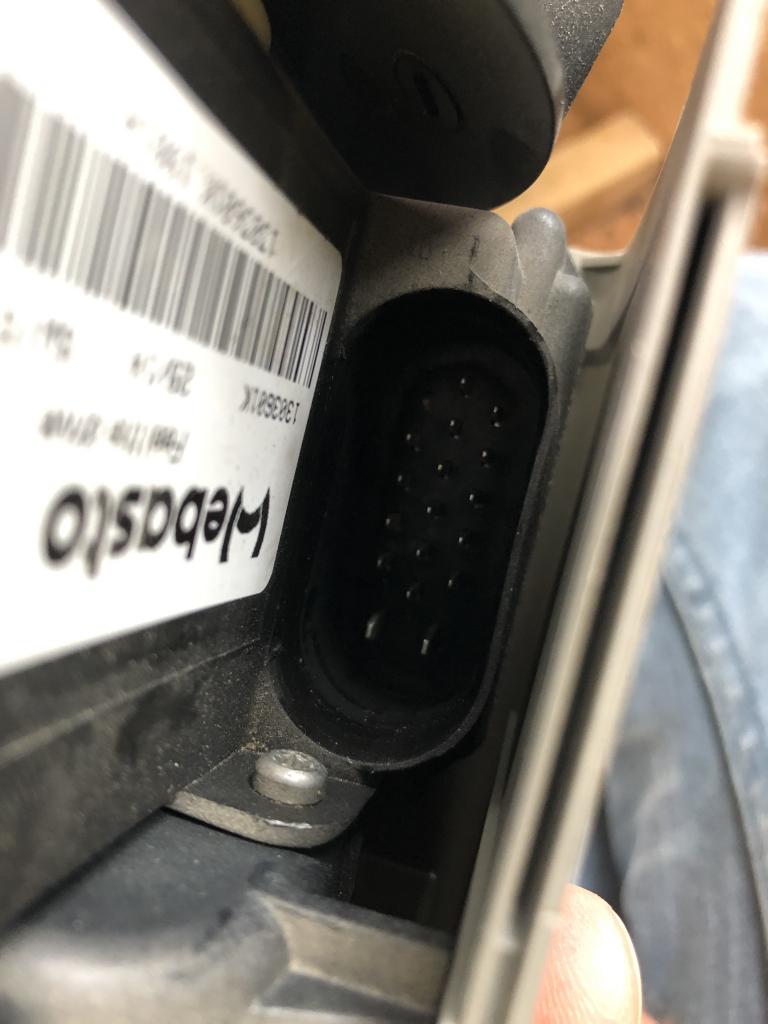

Zeker, in de bijlage. In de X6, dat is de aansluiting met veel pennen verwachtte ik dat de aansluiting voor de externe temperatuur sensor zit. De interne zou in de 'control unit' zitten zoals je ziet in deze pdf: www.butlertechnik.com/download..._Workshop_manual.pdf op pagina 204.

Mocht het onduidelijk zijn, dan probeer ik wat betere foto's te maken.



Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 19:44 #1211104

  • Bram6
  • Bram6's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1348
De temperatuursensor stekker zit in de centrale kabelboom.
De kabelboom prik je onder het grijze kapje, maar de stekker van de tempersteursensor zit dus buiten de kachel. Volg de kabel vanuit de kachel welke naar de regel/aan,uit knop gaat en je moet hem tegen komen.
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 19:45 #1211106

  • b100
  • b100's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5254
zit er op de kabelboom van de ovale 18 polige stekker misschien een aftakking? pin 8 en 9 worden soms gebruikt voor de externe temperatuur sensor.
You lean to the left but you vote to the right
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 19:52 #1211109

  • Almer
  • Almer's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9
Ah ik denk dat het de gele en zwarte moet zijn zoals je kan zien op de derde foto op deze pagina: www.butlertechnik.com/webasto-...9842a-9005004b-p1461

Deze zijn helemaal vrij, er zit niets op.

Ik denk dat ik er beter naar een service station kan gaan ;-).
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 20:11 #1211113

  • b100
  • b100's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5254
bingo, op die stekker hoort de sensor op aangesloten worden of overbrugd met een weerstand.
You lean to the left but you vote to the right
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 20:34 #1211119

  • Almer
  • Almer's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9
Ahh top, dank! Tuurlijk. Ik kan daar (tijdelijk) een weerstand plaatsen zodat ik 'm aan de praat krijg. Is dat een 50 Ohm weerstand? Dan kan ik die vast morgen nog ergens vandaan toveren.
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 26 sept 2020 21:18 #1211133

  • b100
  • b100's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5254
Almer schreef :
Ahh top, dank! Tuurlijk. Ik kan daar (tijdelijk) een weerstand plaatsen zodat ik 'm aan de praat krijg. Is dat een 50 Ohm weerstand? Dan kan ik die vast morgen nog ergens vandaan toveren.

dat word even uitproberen, daar heb ik zo geen info over
You lean to the left but you vote to the right
Alleen ingelogde leden kunnen reageren.

Webasto Air Top 2000 ST Foutcode 6: temp. sensor 27 sept 2020 16:27 #1211418

  • Almer
  • Almer's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9
Nog even voor de volledigheid:

Er moet dus altijd op de X6 connector op pin 8 en 9 of een 620Ω weerstand geplaatst worden. Dan wordt de interne sensor gebruikt. Of je plaatst er een NTC 10k Thermistor, dan gebruikt de Webasto de externe sensor.

Dank voor het meedenken, zoeken en adviseren!

Groet,

Almer
