Onderwerp: Specialist ouderwetse electronica

Specialist ouderwetse electronica 08 okt 2020 14:07 #1215603

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9860

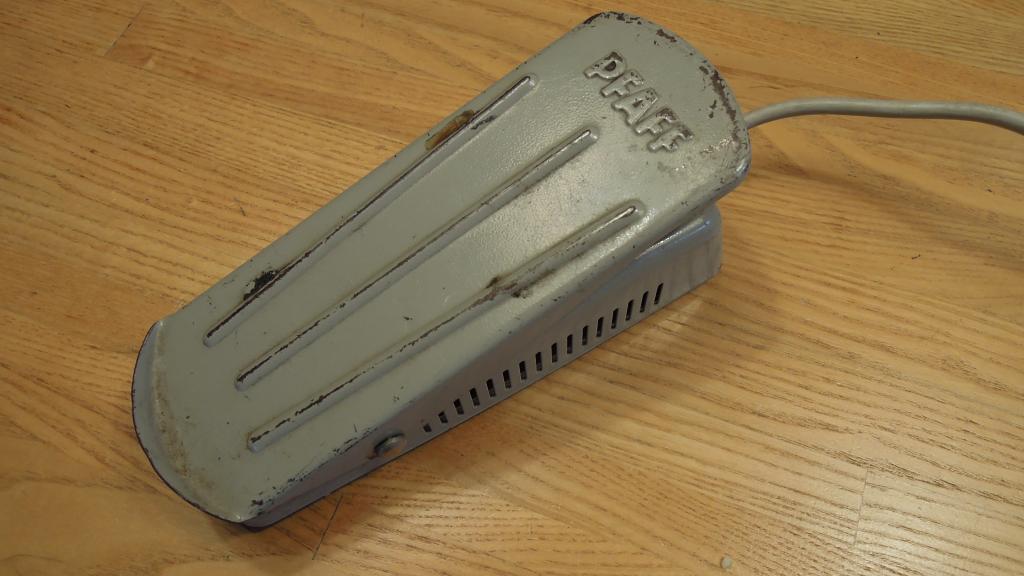

We hebben twee prachtige naaimachines staan, een Pfaff 360 en een Pfaff 260.
Dit soort machientje zijn geweldig voor ons hobbyisten voor het wat zwaardere naaiwerk aan canvas e.d.
Helaas heeft de electronica van de voetpedalen het begeven bij beide machines. Het is een vrij normaal verschijnsel dat bij oude naaimachines dit onderdeel kapot is of gaat. Je gebruikt hem jaren niet, zet hem aan en hij doet het gewoon. Na vijf minuten begint de machine uit zichzelf te lopen en je hebt kortsluiting.

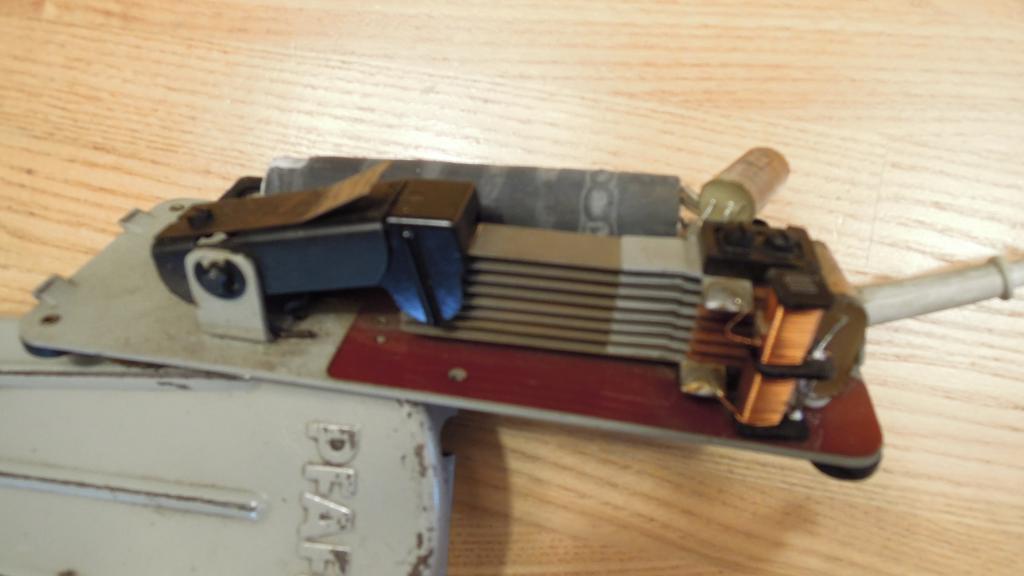

Als je dan het pedaal opendraait zie je een onderdeel waar het een en ander aan vloeistof gesmolten lijkt en is uitgelopen.
Onze vaste reparateur weet geen raad, de techniek is 70 jaar oud. Is dit te repareren?
Ik weet dat je andere pedalen kunt kopen maar we vinden het wel leuk om deze werkend te krijgen!







Niet met onwelgevalligheden om kunnen gaan is geen reden tot excommunicatie en een identiteit in de prullenbak te gooien.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 14:08 #1215604

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9860

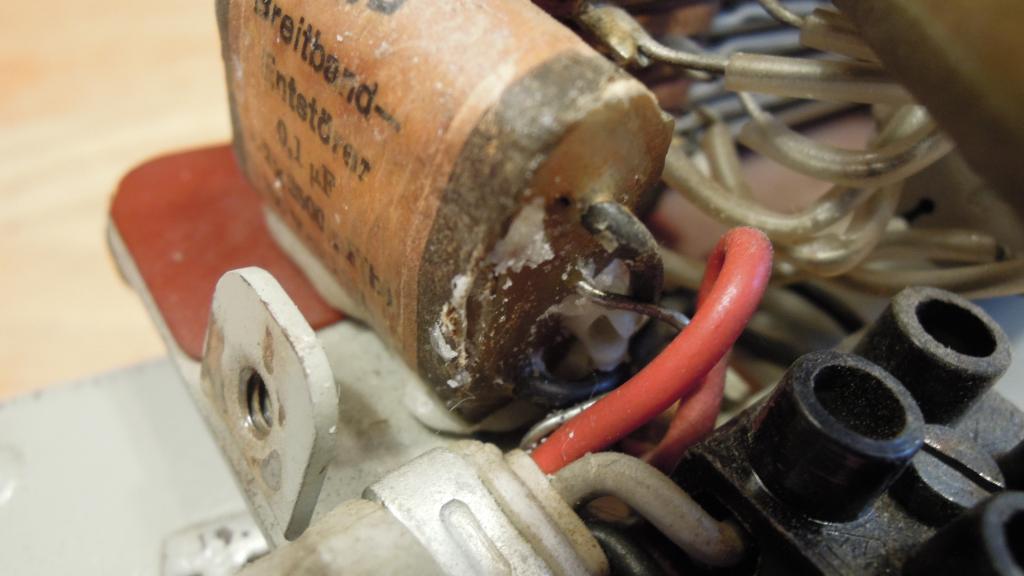

Dit staat op het vermoedelijk kapotte onderdeel:
ERO
Breitband entstörer
0,1 uf
2x2500 pF( b)
250 V /2A
Niet met onwelgevalligheden om kunnen gaan is geen reden tot excommunicatie en een identiteit in de prullenbak te gooien.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 14:14 #1215609

  • HPV
  • HPV's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5556
ziet er uit als een gewone dikke ontstorings condensator van 0,1 microFarad 250V, zal wel zijn doorgeslagen.
de rest ziet er volgens mij nog bruikbaar uit. als daar geen dikke brandsporen op zijn te vinden zou ik verwachten dat ie t nog doet.

Maar als je m om te proberen gewoon wegknipt zou de naaimachine het eigenlijk gewoon moeten doen :dry: .

Of er op dat moment nog iemand naar de tv of radio kan luisteren betwijfel ik... :evil:
Kan je altijd nog een nieuwe C erop solderen.
Tenzij het probleem in de motor zit natuurlijk...
Laatst bewerkt: 08 okt 2020 14:14 door HPV.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 14:24 #1215612

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9860
Kijk dat bromde onze reparateur ook al.
Jij denkt dat ie er gewoon uit kan?
Is zo gebeurd natuurlijk...
Het zijn 5 draden die eruitkomen:
3 gaan naar de aarde, fase en nul.
2 blanke draadjes gaan naar die spoeltjes.

Dat ding vormt wel de verbinding tussen het aansluitsnoer en de rest van het pedaal.
Hoe moet dat dan aangesloten?
Niet met onwelgevalligheden om kunnen gaan is geen reden tot excommunicatie en een identiteit in de prullenbak te gooien.
Laatst bewerkt: 08 okt 2020 14:28 door holtere.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 14:35 #1215614

Wegknippen - dan werkt ‘t niet meer. Even googlen op X1 Y2 ontstoringscondensatoren met voldoende draadjes.
Bootloos, maar zoekende.
Laatst bewerkt: 08 okt 2020 14:45 door drwingnut.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 14:36 #1215615

Toevallig eergister de onstoringscondensatoren vervangen. deze heb ik gebruikt:

www.amazon.nl/Ontstoring-conde...a-526501695978&psc=1
www.conrad.de/de/p/weltron-mfr...tml?ref=searchDetail
www.conrad.de/de/p/tru-compone...-x-h-18-1564954.html

In de bijlage aansluitschemas en uitleg in het Duits en de google vertaling zonder fotos

Ze kunnen er ook uit.
Bijlagen:
Laatst bewerkt: 08 okt 2020 18:44 door pimsalabim.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 14:37 #1215616

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4375
Verkeerde forum :) Je vindt het hier wel denk ik.
https://www.naehmaschinentechnik-forum.de/viewtopic.php?f=25&t=5036
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 14:38 #1215617

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3296
www.elektro-kahlhorn.de/entsto...bv18200-42::456.html

alleen even meten of deze mechanisch past.
Laatst bewerkt: 08 okt 2020 14:39 door henkvd.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 14:45 #1215621

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9860
Ehhhh, ik kan solderen en ik kan lezen wat erop staat en ik kan knippen m.a.w echt geen ruk verstand van electronica! Ik moet dus eerst even jullie reacties bestuderen :blush:
Niet met onwelgevalligheden om kunnen gaan is geen reden tot excommunicatie en een identiteit in de prullenbak te gooien.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 15:37 #1215637

www.hobbyschneiderin24.net/for...ur-noch-auf-vollgas/


die ontstoringsdingen gaan vaker stuk in oude apparaten. ik heb laatst ook mijn naaimachine weer gefikst, kosten 1,20 :laugh: ook ik heb er niet bijster veel verstand van, maar er is als je een beetje zoekt genoeg over geschreven, of, als het mee zit, zelfs een youtube filmpje van.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 16:37 #1215654

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 18716
Blijf er nu gewoon vanaf. Veel te gevaarlijk. Je hebt er geen ruk verstand van.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 17:29 #1215668

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9860
Dank jullie voor de mooie reacties en ik ben inmiddels een hoop wijzer geworden!
Ik ga eerst dat ding er tussenuit knippen en de draden doorverbinden. Even kijken wat het doet. Dan kan ik nog overwegen of ik er nieuwe condensators in ga solderen, ik moet zeggen dat de prijs wat tegenvalt van wat ik zo zag. Even zoeken nog!
Ik heb ook een nieuw en waarschijnlijk geschikt pedaal gevonden voor 25 euro, ook nog een optie!

@ Roos, Ik heb mijn vriendin al geïnstrueerd dat ze moet naaien met rubberlaarzen aan. Zelf heb ik dikke sloffen! :laugh:
Niet met onwelgevalligheden om kunnen gaan is geen reden tot excommunicatie en een identiteit in de prullenbak te gooien.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 17:43 #1215669

  • roozeboos
  • roozeboos's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 18716
geen grap hoor. Als je straks niet goed monteert heb je zo een fase aan de metalen behuizing hangen.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 17:45 #1215670

  • zeekraal
  • zeekraal's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2916
Draden doorverbinden? Pas maar op, kortsluiting gegarandeerd.
Spoelen staan in serie met de fase en de nul. Condensatoren (die van 0,1) tussen fase en nul en die kleine van fase en nul naar massa.
Zoals HPV schrijft: weghalen en kijken of de machine het doet.
je kunt alles zelf en daar heb je maar 2 dingen voor nodig n.l. kennis en gereedschap
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 17:59 #1215673

Misschien beginnen ze dan bij jullie ook wel nieuwe glasvezel te leggen, daarna kan de condensator er weer op :lol:
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 08 okt 2020 22:51 #1215762

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2031
Wat is het stil.......
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 09 okt 2020 00:36 #1215765

  • DavidS
  • DavidS's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2997
AdB schreef :
Wat is het stil.......

....verkeerde draden aaneengesoldeerd?
"Life is too short to own an ugly boat"
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 09 okt 2020 03:16 #1215769

  • Kock1964
  • Kock1964's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1130
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 09 okt 2020 06:22 #1215786

  • HPV
  • HPV's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5556
holtere schreef :
Kijk dat bromde onze reparateur ook al.
Jij denkt dat ie er gewoon uit kan?
Is zo gebeurd natuurlijk...
Het zijn 5 draden die eruitkomen:
3 gaan naar de aarde, fase en nul.
2 blanke draadjes gaan naar die spoeltjes.

Dat ding vormt wel de verbinding tussen het aansluitsnoer en de rest van het pedaal.
Hoe moet dat dan aangesloten?

Ik had over je opmerking heen gelezen dat de aansluitdraden via dit onderdeel gaan. Het zijn drie condensatoren in 1 behuizing (1x0,1 micro en 2x2500 pico farad.), aangesloten tegen aarde op een wijze die ik niet echt kan achterhalen maar waar de 230V wordt doorgegeven aan de zijde waar de spoelen zitten. Dus neem ik aan dat de aarde van het netsnoer op de behuizing van het pedaal is aangesloten EN dat het snoer in een geaard stopcontact zit.
In dat geval zou je -om te proberen en verder niet- de 230V zijde moeten doorverbinden met de spoelen.


Mogelijk kan je de condensator openen om te zien hoe t is geschakeld. wel rubber handschoenen aan, kan rotzooi zijn.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 09 okt 2020 08:02 #1215823

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9860
Ik had over je opmerking heen gelezen dat de aansluitdraden via dit onderdeel gaan. Het zijn drie condensatoren in 1 behuizing (1x0,1 micro en 2x2500 pico farad.), aangesloten tegen aarde op een wijze die ik niet echt kan achterhalen maar waar de 230V wordt doorgegeven aan de zijde waar de spoelen zitten. Dus neem ik aan dat de aarde van het netsnoer op de behuizing van het pedaal is aangesloten EN dat het snoer in een geaard stopcontact zit.
In dat geval zou je -om te proberen en verder niet- de 230V zijde moeten doorverbinden met de spoelen.

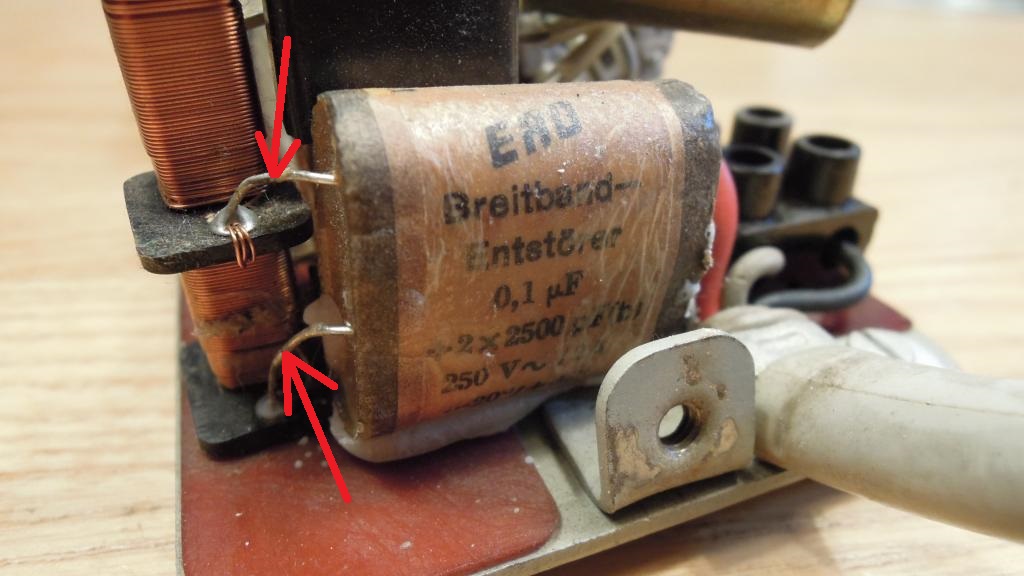

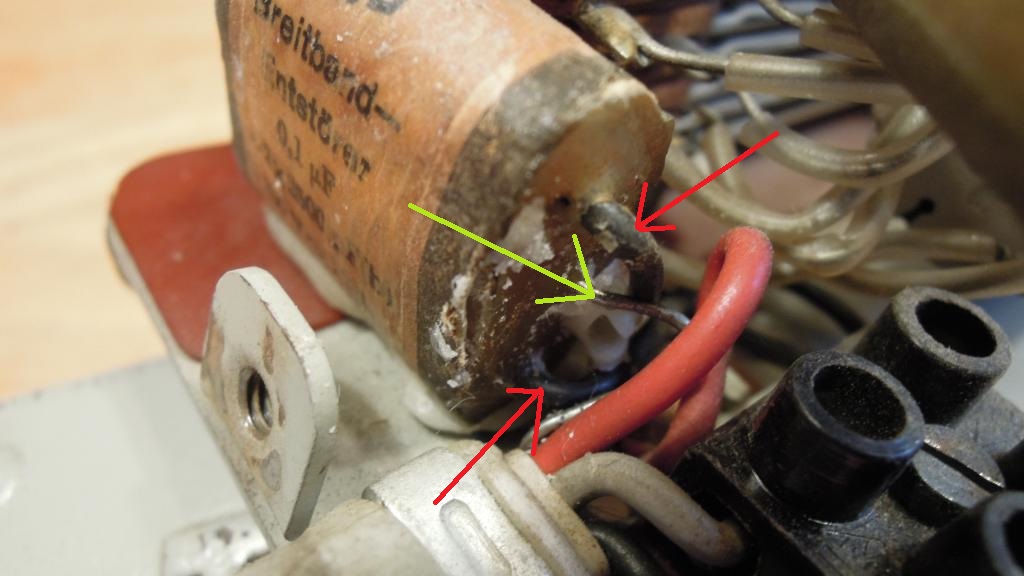

De draden bij de rode pijlen gaan naar het snoer, de nul en de fase via een kroonsteen.
De draad van de groene pijl gaat naar de behuizing en naar de aarde draad/stopcontact.


Niet met onwelgevalligheden om kunnen gaan is geen reden tot excommunicatie en een identiteit in de prullenbak te gooien.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 09 okt 2020 08:07 #1215826

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9860
Wat ik er van snap is dat ik dat ding ertussenuit kan knippen en de fase en nul kan doorverbinden met de twee blanke draadjes aan de spoeltjes:
Ik veroorzaak dan wellicht wel wat overlast in mijn omgeving zoals neerstortende vliegtuigen en ontsporende treinen :blink:


Niet met onwelgevalligheden om kunnen gaan is geen reden tot excommunicatie en een identiteit in de prullenbak te gooien.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 09 okt 2020 10:46 #1215861

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1860
Ik denk dat je de waarschuwing van Roos serieus moet nemen. Ik zie een metalen pedaal en een aantal blote draden. Ik weet genoeg van electronica om dat heel zorgvuldig aan te pakken (of juist niet)

Gepost met de officiële Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 09 okt 2020 10:55 #1215864

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9860
Huisvrouw was vroeger gewoon een gevaarlijk beroep.
Gewoon een standaard pedaal hoor, ik ben er nog niet aangeweest! Ook van een oerdegelijk merk ;)
Evengoed zal ik de waarschuwingen ter harte nemen!
Niet met onwelgevalligheden om kunnen gaan is geen reden tot excommunicatie en een identiteit in de prullenbak te gooien.
Laatst bewerkt: 09 okt 2020 11:25 door holtere.
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 09 okt 2020 11:28 #1215873

Voor 6 euro heb je een vervangende onstoringscondensator via amazon. Dat is toch prima de moeite om er tussen te solderen?
Alleen ingelogde leden kunnen reageren.

Specialist ouderwetse electronica 09 okt 2020 11:50 #1215877

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9860
Je bedoelt deze?
www.amazon.nl/Ontstoring-conde...a-526501695978&psc=1

Is het wijs om meteen die ronde condensator ook te vervangen?
Heb je daar een een linkje van misschien?
Niet met onwelgevalligheden om kunnen gaan is geen reden tot excommunicatie en een identiteit in de prullenbak te gooien.
Laatst bewerkt: 09 okt 2020 11:51 door holtere.
Alleen ingelogde leden kunnen reageren.
