Onderwerp: Installeren roerstandgever

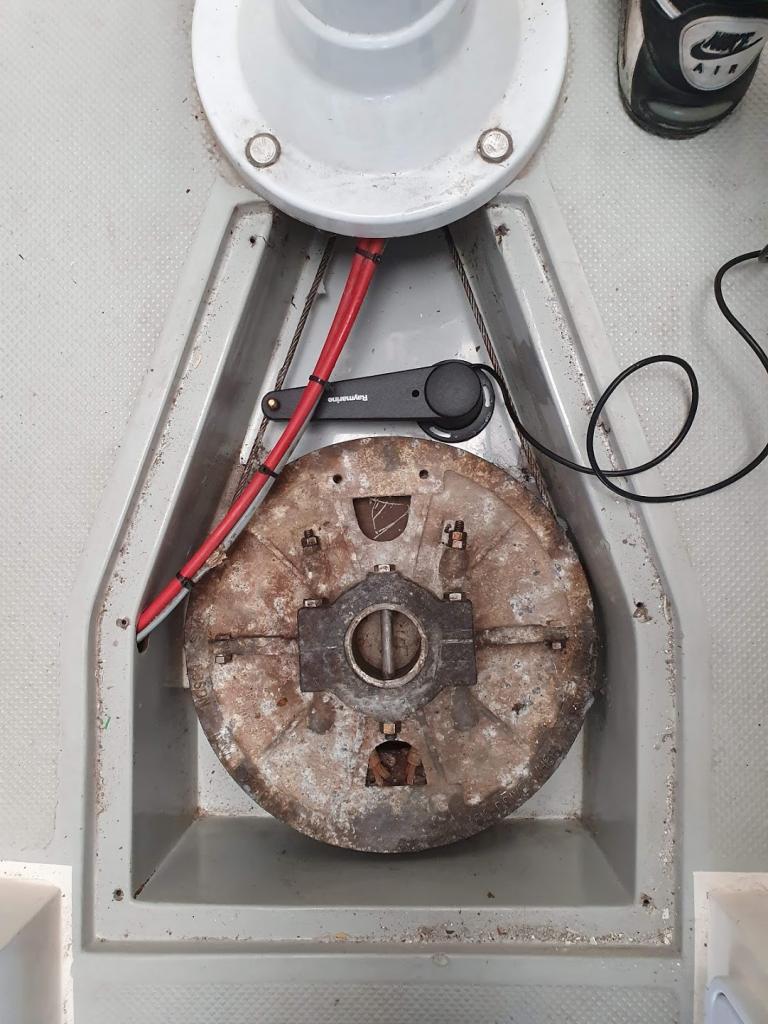

Heeft iemand een creatief idee om in deze situatie een roerstand gever te installeren? het is aardig krap...
mijn gedachte is nog om hem binnen te installeren en een gat te boren voor de koppeling, maar dat is eigenlijk niet echt wenselijk.

Het bevestigen op het kwadrant is niet het moeilijke deel. Kan de RSG op deze plek wel zijn volledige slag maken?

Kan je de RSG niet op het kwadrant monteren (bovenop) met een draadstang naar de vaste wand? Dan draait de RSG basis mee op het kwadrant en beweegt de arm en de draadstang niet.


Het lijkt erop dat je voldoende hoogte hebt, maar dat is moeilijk in te schatten op deze foto.

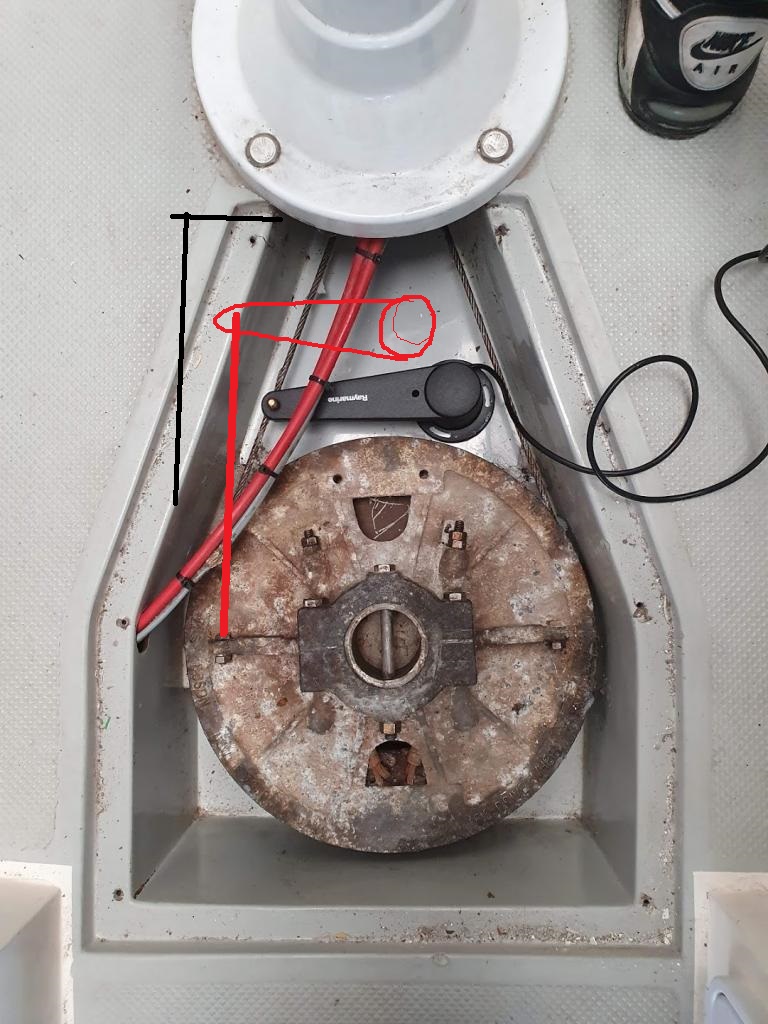

als je in hoogte voldoende ruimte hebt zou ik gebruik maken van een "hulpkwadrant" .
Hulpkwadrant diameter kun je dan zelf bepalen ivm de slag

I am Roaring schreef :
wel creatief maar helaas dat gaat niet qua hoogte

edit: misschien kan dat wel voor op de kwadrant, gaat dat werken? ik ga van het weekend even kijken hoever de kwadrant draait, toch misschien wel een goed idee!

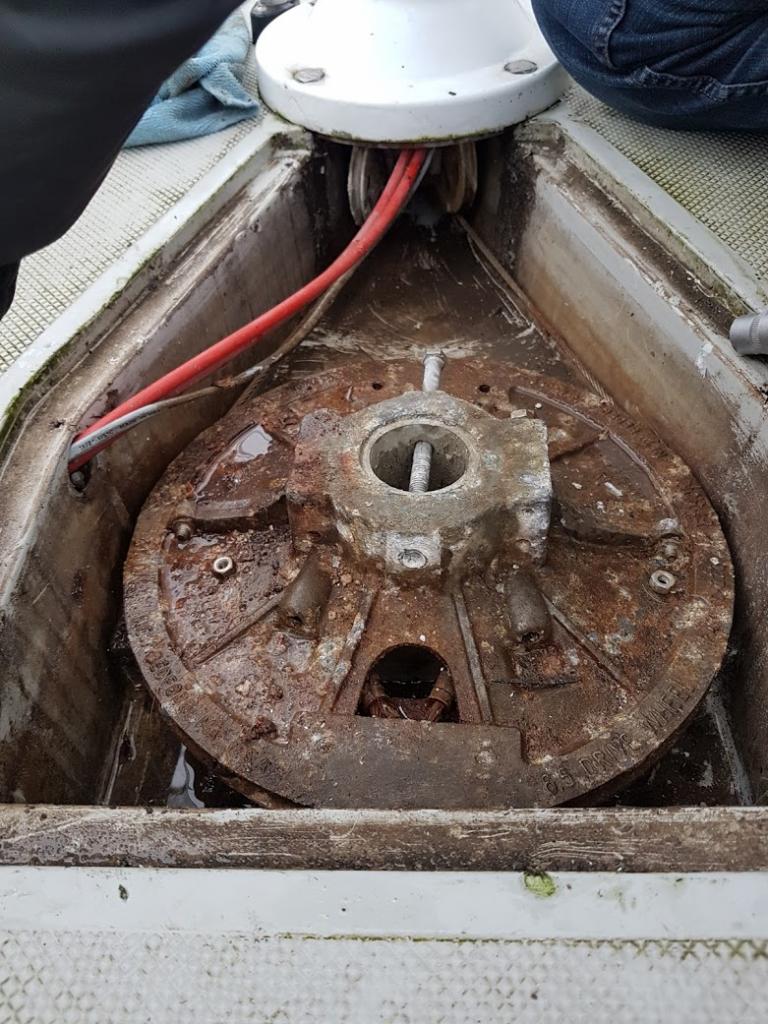

heb nog een oudere foto gevonden voor een wat beter beeld van de verhouding. misschien moet ik de RSG wat hoger op plaatsen boven de kabel inderdaad

Robin, heb je hier ook een autopiloot bij of is dit puur een losse roerstandgever? Onderdeks is geen optie vermoed ik?

Ik heb wel een wat gekunstelde oplossing zo maar voor de vuist weg:

Je hebt zo weinig ruimte dat er zo goed als niets mogelijk is.

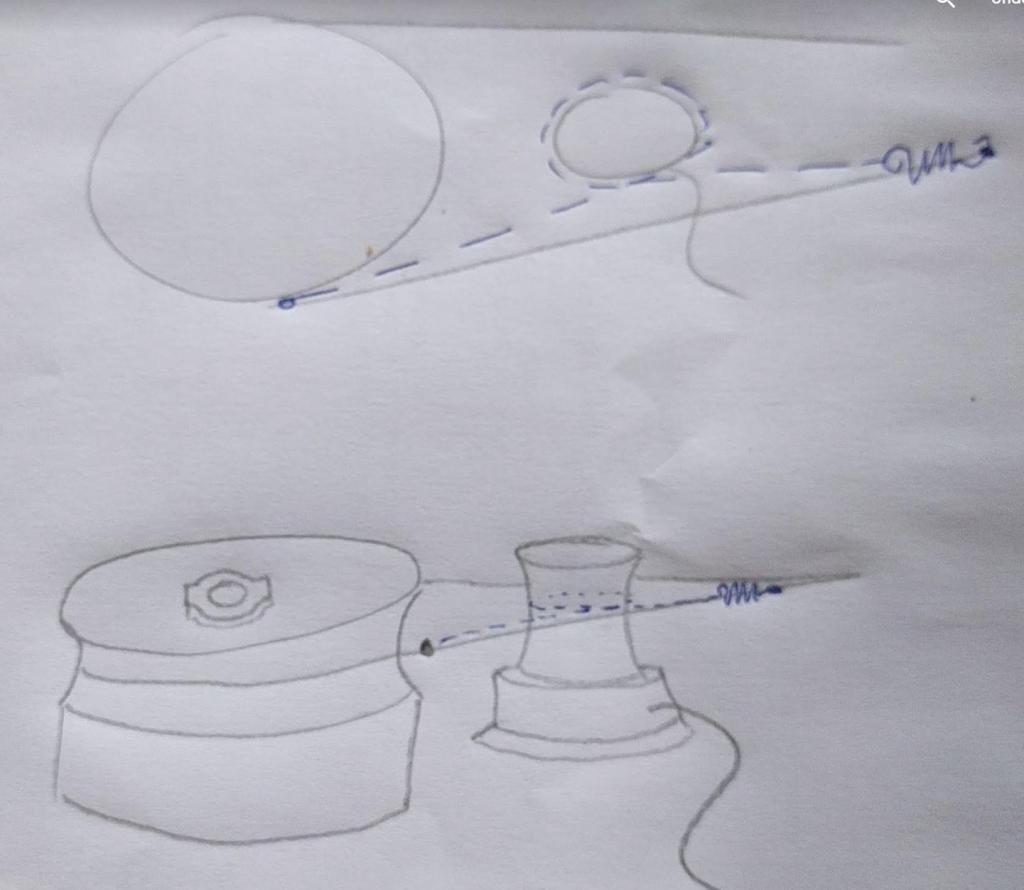

Stel je plaatst de voet van de roerstandopnemer " boven in de foto" en in middenstand de arm recht naar beneden.
Je kunt dan met een relatief simpele oplossing met een snaar en wat "draaischijven" de zaak oplossen op een manier dat de lineariteit en gelijkheid voor BB en SB goed voor elkaar is.

Zou er langer over moeten nadenken om het echt goed uit te werken, dus take it for what it is

Orange Sunset schreef :
Klopt st6002 smartpilot met rsg display. Nu zonder gaat de automaat 1 kant volledig opsturen haha

Onderdeks is eigenlijk mijn laatste optie.. dan moet ik namelijk eenn sleuf boren voor de verbinding tussen drive en gever

Airgead schreef :
Ja daar moet ik ook even over na gaan denken, op die manier heeft de rsg in ieder geval wel draairuimte.

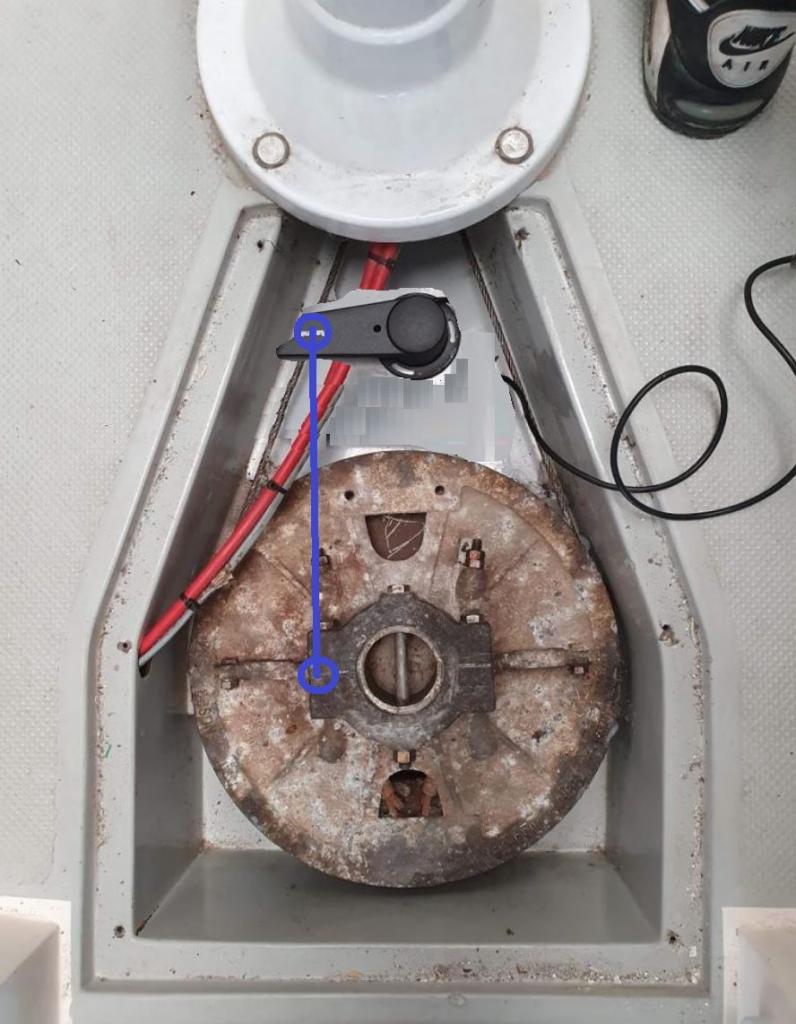

Of dit - stukje van de arm afzagen:

Ik zie al een gat in de zijkant zitten, daar pas wel een bowden kabeltje door.
Zet je de rsg links onderdeks. De andere kant van de bowden aan het kwadrant.

Ronaldl schreef :
Met een bowdenkabel is natuurlijk ook een simpel idee, kan de gever overal heen.

Heeft die rsg een veer dan? Want een bowdenkabel kun je alleen maar aan trekken, duwen gaat voor geen meter. 2 bowdenkabels kan dan weer wel natuurlijk.

Ja, daar zit een vrij stevige veer in. Maar ik zou het anders doen, de bak aan één zijde openzagen en vergroten. Een soort koof in de zijkant, dus aan dek blijft het hetzelfde.

daan1508 schreef :
Alle motor afstand bedieningen maken gebruik van dit soort kabels:
www.vetus.com/nl/motoren-en-ro...on-lengte-0-5-m.html
Die bedoel ik, dacht dat zoiets in zijn algemeenheid een bowden heette.

Trek en druk dus. Trouwens, een rsg draait volstrekt zonder mechanische weerstand, zit alleen maar een soort potmeter of encoder in

Lijkt me belangrijker om niet meer in deze situatie te komen

Ronaldl schreef : De roerstand gever van Raymarine bevat wel degelijk een zelfs vrij stevige rotatieveer die hem één kant uit drukt. Dit is waarschijnlijk bedoeld om eventuele speling te elimineren. Deze veer is wel vrij simpel te verwijderen mocht dat gewenst zijn. Er zit geen encoder in maar alleen een potmeter.

henkvd schreef :
Zo kocht ik het.... dat is van 5 jaar lang niet naar omkijken denk ik

Maar bedankt voor alle tips tot zo ver, ik heb een aantal ideeën die ik even ga bekijken van t weekend

De tip van de afgezaagde arm lijkt me het bruikbaarst en simpelst.

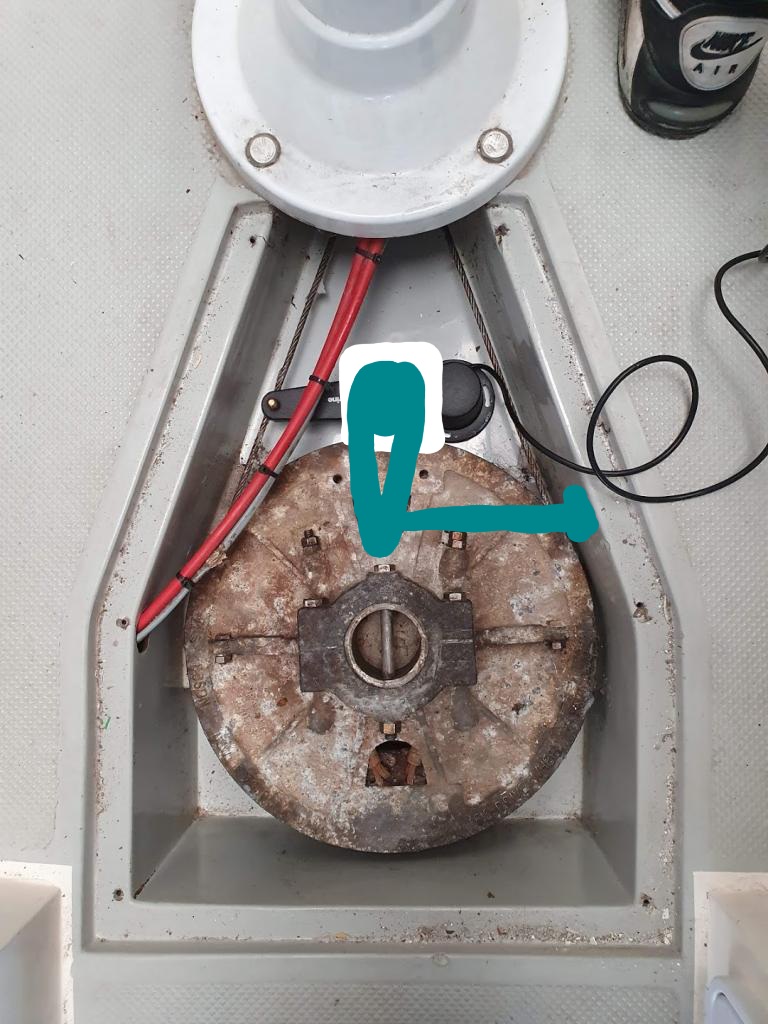

Als je creatief wilt: plaatje op de voorkant van het kwadrant en daar de gever op plaatsen;

ilCigno schreef :
Dan heb je helemaal geen bowden nodig, alleen maar een touwtje.

Ronaldl schreef :
Hm, die lopen nogal zwaar. Prima om met de hand te bedienen, maar niet voor een sensor, die als hij niet volgt je boot op hol stuurt. Om die reden zou ik helemaal niet voor kabels kiezen, tenzij die vrij lopen.

De het voorstel van B is creatief, maar heeft als nadeel dat de overbrengverhouding afhenklijk van de hoekpositie wordt, wat ook weer de regeling in de war schopt: gain verandert.

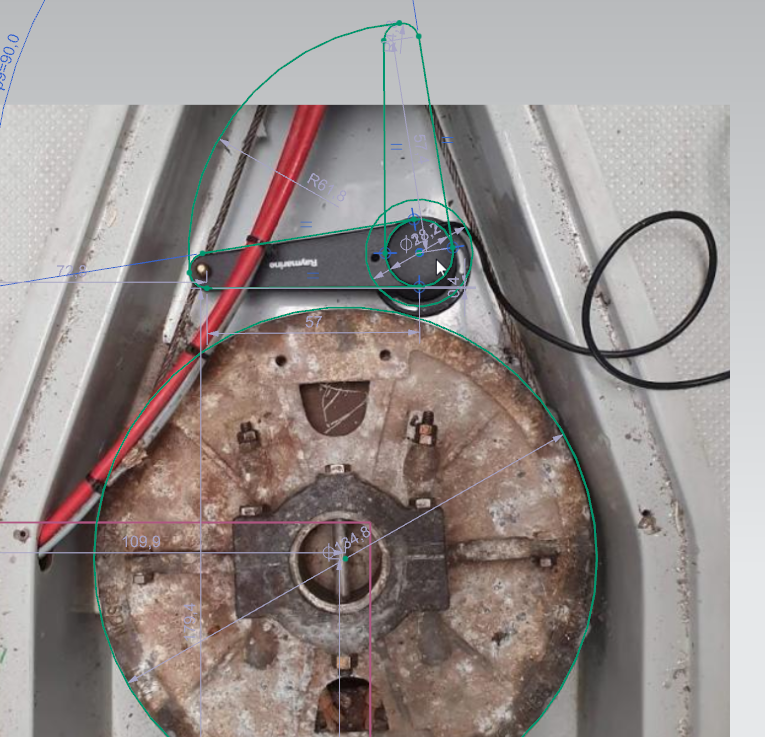

Hbe efkes wat zitten uitzetten in CAD, maar kom er ook niet lekker uit. Dan zou ik echt maten moeten weten:




Het meest kansrijk zie ik een ingekort armpje, en de voetplaat zoveel mogelijk in de hoek. En dan een plek op het kwadrant zoveel mogelijk met gelijk arm.

Onderdeks kan ook nog:

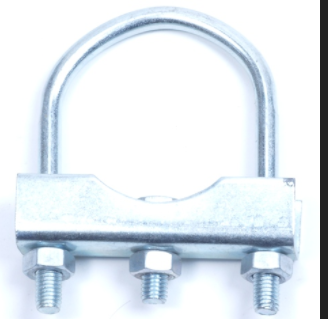

Een armpje is snel genoeg gemaakt met een pijpenklem en een stukje alu hoekstrip.

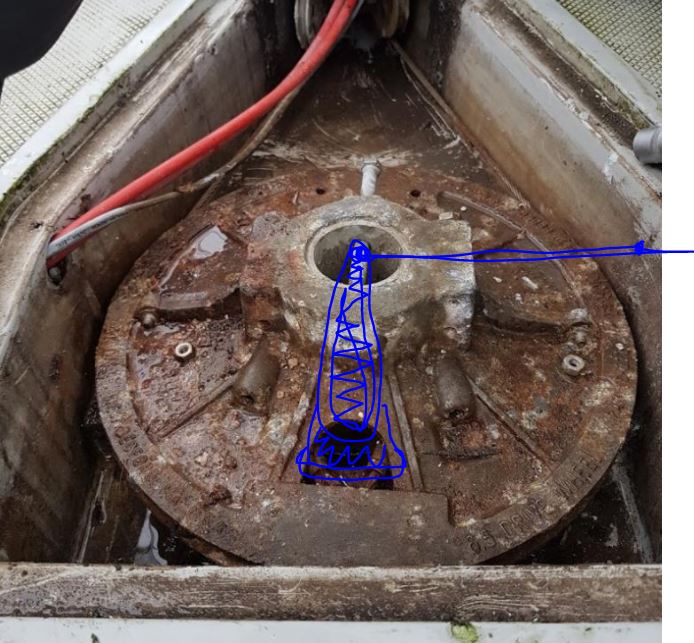

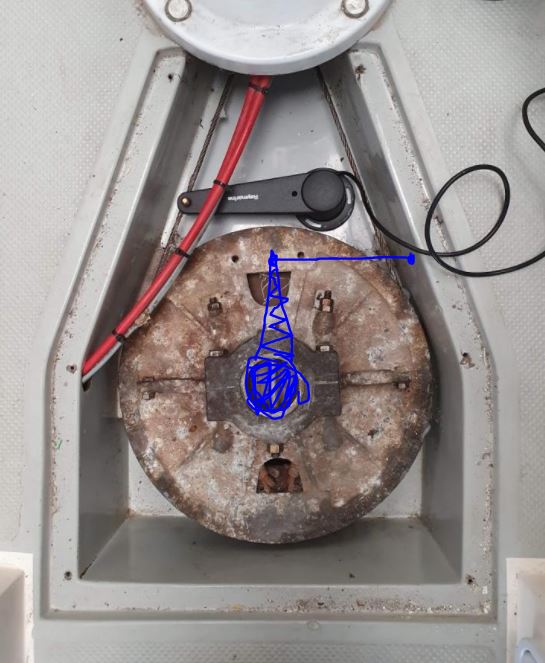

Dan zou je de RSG nog op het kwadrant kunnen zetten met de arm boven de roerkoning:




Edit, zie volgende 2 berichten... Slaat nergens op dit...
