Onderwerp: Onderdelen 3D printen

Sinds 2009 heb ik al een 3D printer en maak ik allerhande objecten voor o.a. de boot. Zo heb ik instrumenten panelen voor buiten gemaakt, een spieboom kop die nu al meer dan 10 jaar dienst doet, en allerlei specifieke componenten voor mijn schip.

Van de man van de verzekering waar ik mee sprak zijn er veel scepter potten gesneuveld in de storm van afgelopen week. Daar heb ik een tijdje geleden een hulpstukje voor gemaakt om een pot die gebarsten is te versterken.




(als het goed is staat het plaatje er nu wel)

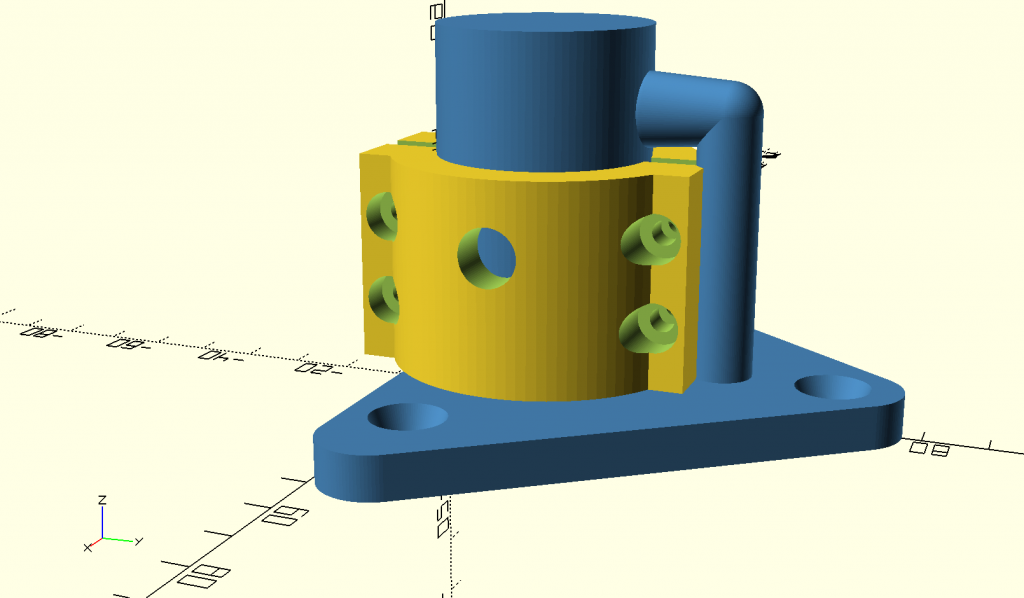

Dit zijn 2 delen die je print van bijvoorbeeld petg-cf (een plastic waar koolstof in zit voor de sterkte). De twee delen worden met M4 moeren en bouten op elkaar gezet. Het is precies op maat gemaakt voor M4 hex inbus bouten.

Ik had graag de stl file willen toevoegen waar je het bestand mee kan maken om de clamp te printen maar de website staat dat niet toe. Het cad programme aar ik dit mee heb gemaakt is OpenScad, dat is een gratis progamma. De tekst file .scad kan ik ook niet toevoegen. Maar de tekst van de code om de clamp te maken wel. Dus die code doe ik onderaan dit bericht. Je kan het in OpenScad plakken om de clamp te maken.

Mogelijk hebben anderen andere handige hulpstukken bedacht die dan in dit draadje gepost kunnen worden. Het zou dan fijn zijn als stl bestanden of 3mf bestanden op deze site geplaatst kunnen worden.

het OpenScad bestand:
(deze webite kan niet goed omgaan met intendents dus de code ziet er erg plat uit)
//

---

//cepterpot clamp om de cepter pot met een scheur er in te versterken.

bus=35;
bushoog=55;
busdik=5;
xgat=37;
xgaty=10;
boorgat=6.5;
ygat=66;
xbasis=91;
ybasis=77;
basisdik=7;
ronde=17;
pootjehoog=36+12/2;
pootjelang=18;
gathoog=22;
blokjedik=12;
blokjebreed=10;
aantrekgleuf=4;
hpootje=8;
moerd=8;
moerdiep=5;
borggat=9.5;
$fn=100;

echo("scroefdraadlengte:",blokjedik*2-moerdiep*2+3);
echo("schroefgat vlees:",blokjedik-moerdiep-aantrekgleuf/2);

color("steelblue",1){pot();} //deze niet printen dit is de cepter pot zelf.
clampen();
//botclap();

module topclap()
{
difference()
{
clampen();
translate([-bus,-15,0]) cube([bus,bus*2,bushoog+10]);
}
}

module botclap()
{
difference()
{
clampen();
translate([0,-15,0]) cube([bus,bus*2,bushoog+10]);
}
}
module clampen()
{
difference()
{
union()
{
translate([0,bus/2,basisdik]) cylinder(d=bus+15, h=pootjehoog-hpootje); //center staf
translate([0,bus/2,basisdik+(pootjehoog-hpootje)/2]) cube([blokjedik*2,bus+blokjebreed*2,pootjehoog-hpootje], center=true); //moertjes plaat
}
pot(); //cepterpot
translate([0,bus/2,basisdik+(pootjehoog-hpootje)/2]) cube([aantrekgleuf,bus+blokjebreed*2+5,pootjehoog-hpootje+1], center=true);
translate([-bus,bus+blokjebreed-5,basisdik+10]) rotate([0,90,0]) cylinder(d=4,h=bus*2);
translate([-bus,bus+blokjebreed-5,basisdik+pootjehoog-hpootje-10]) rotate([0,90,0]) cylinder(d=4,h=bus*2);
translate([-bus,-blokjebreed+5,basisdik+10]) rotate([0,90,0]) cylinder(d=4,h=bus*2);
translate([-bus,-blokjebreed+5,basisdik+pootjehoog-hpootje-10]) rotate([0,90,0]) cylinder(d=4,h=bus*2);

translate([-blokjedik+moerdiep,bus+blokjebreed-5,basisdik+10]) rotate([0,-90,0]) cylinder(d=moerd,h=blokjedik,$fn=6);
translate([blokjedik-moerdiep,bus+blokjebreed-5,basisdik+10]) rotate([0,90,0]) cylinder(d=8,h=blokjedik);
translate([-blokjedik+moerdiep,bus+blokjebreed-5,basisdik+pootjehoog-hpootje-10]) rotate([0,-90,0]) cylinder(d=moerd,h=blokjedik,$fn=6);
translate([blokjedik-moerdiep,bus+blokjebreed-5,basisdik+pootjehoog-hpootje-10]) rotate([0,90,0]) cylinder(d=8,h=blokjedik);

translate([-blokjedik+moerdiep,-blokjebreed+5,basisdik+10]) rotate([0,-90,0]) cylinder(d=moerd,h=blokjedik,$fn=6);
translate([blokjedik-moerdiep,-blokjebreed+5,basisdik+10]) rotate([0,90,0]) cylinder(d=8,h=blokjedik);
translate([-blokjedik+moerdiep,-blokjebreed+5,basisdik+pootjehoog-hpootje-10]) rotate([0,-90,0]) cylinder(d=moerd,h=blokjedik,$fn=6);
translate([blokjedik-moerdiep,-blokjebreed+5,basisdik+pootjehoog-hpootje-10]) rotate([0,90,0]) cylinder(d=8,h=blokjedik);

translate([0,bus/2,gathoog+basisdik]) rotate([0,90,0]) cylinder(h=bus*2,d=borggat,center=true); //borg gat

}
}

module pot()
{
difference()
{
union()
{
hull()
{
translate([xbasis/2,ronde/2,0]) cylinder(h=basisdik,d=ronde);
translate([-xbasis/2,ronde/2,0]) cylinder(h=basisdik,d=ronde);
translate([0,ybasis-ronde/2,0]) cylinder(h=basisdik,d=ronde);
}
translate([0,bus/2,0]) cylinder(h=bushoog+basisdik,d=bus); //basis cylinder
translate([0,bus/2,0]) cylinder(h=basisdik+5,d1=bus+15, d2=bus); //verdikking onderaan bus
// translate([0,bus,basisdik+pootjehoog]) rotate([270,0,0]) cylinder(d=10,h=pootjelang);
hull()
{
translate([0,bus,basisdik+pootjehoog]) scale([1,1,1.2]) sphere(5);
translate([0,bus+pootjelang-5,basisdik+pootjehoog]) sphere(5);
}

translate([0,bus+pootjelang-5,basisdik]) cylinder(d=10,h=pootjehoog);
}
translate([0,ygat,0]) cylinder(h=basisdik+2,d1=boorgat, d2=boorgat+7);
translate([xgat,xgaty,0]) cylinder(h=basisdik+2,d1=boorgat, d2=boorgat+7);
translate([-xgat,xgaty,0]) cylinder(h=basisdik+2,d1=boorgat, d2=boorgat+7);
// translate([0,bus/2,basisdik]) cylinder(h=bushoog+basisdik,d=bus-busdik); //uitholling
// translate([0,bus/2,0]) cylinder(h=bushoog+basisdik+1,d=15); //bodemgat
// translate([0,bus/2,gathoog+basisdik]) rotate([0,90,0]) cylinder(h=bus*2,d=4.5,center=true); //borg gat
}
}


module pot1()
{
difference()
{
union()
{
hull()
{
translate([xbasis/2,ronde/2,0]) cylinder(h=basisdik,d=ronde);
translate([-xbasis/2,ronde/2,0]) cylinder(h=basisdik,d=ronde);
translate([0,ybasis-ronde/2,0]) cylinder(h=basisdik,d=ronde);
}
translate([0,bus/2,0]) cylinder(h=bushoog+basisdik,d=bus);
// translate([0,bus,basisdik+pootjehoog]) rotate([270,0,0]) cylinder(d=10,h=pootjelang);
hull()
{
translate([0,bus,basisdik+pootjehoog]) scale([1,1,1.2]) sphere(5);
translate([0,bus+pootjelang-5,basisdik+pootjehoog]) sphere(5);
}

translate([0,bus+pootjelang-5,basisdik]) cylinder(d=10,h=pootjehoog);
}
translate([0,ygat,0]) cylinder(h=basisdik+2,d1=boorgat, d2=boorgat+7);
translate([xgat,xgaty,0]) cylinder(h=basisdik+2,d1=boorgat, d2=boorgat+7);
translate([-xgat,xgaty,0]) cylinder(h=basisdik+2,d1=boorgat, d2=boorgat+7);
translate([0,bus/2,basisdik]) cylinder(h=bushoog+basisdik,d=bus-busdik); //uitholling
translate([0,bus/2,0]) cylinder(h=bushoog+basisdik+1,d=15); //bodemgat
translate([0,bus/2,gathoog+basisdik]) rotate([0,90,0]) cylinder(h=bus*2,d=4.5,center=true); //borg gat
}
}


//

---

Stl bestand uploaden naar thinyverse.com en een link plaatsen hier op het forum ?

Forumlid IlCigno heeft destijds (2017) mijn STL file voor ST60 beschermkapjes in het Download gedeelte van de site gezet.

Ze staan overigens ook op Thingiverse.

Gezien de materiaal eigenschappen van kunststoffen en het moment en krachten die zich kunnen ontwikkelen onderin de scepterpot heb ik sterke twijfels over het effect.

Voor mij zelf heb ik al besloten om de giet alu scepterpotten van RVS te (laten) maken als het nodig is.
Werk valt wel mee.


Maar dat is mijn persoonlijke visie.


Gepost met de officiële Zeilersforum-app

Je zou die bestanden kunnen hernoemen met een andere extensie, bijv pdf en dan uploaden. De gebruiker moet die dan weer hernoemen met de oorspronkelijke extensie.

Het idee hiervan is als je scepter pot nu stuk is door de storm dan kan je een tijdelijke fix maken door zo'n ding te printen en die er omheen te zetten. Als je schip dan in de winter op de kant staat dan kan je die scepter potten vervangen.
Dit type scepter pot wordt niet meer gemaakt, voor zover ik heb kunnen vinden.

Wat betreft de sterkte van geprinte objecten, die spie kop gemaakt van ABS houdt het nu al 10 jaar uit. Wat ik nooit had gedacht. Er zijn nu hele mooie plastics die met koolstof versterkt zijn die erg hoge krachten kunnen weerstaan. Path-cf of Peek zijn plastics die hele goede eigenschappen hebben. Door de structuur aan de binnenkant van het geprinte object aan te passen kan een object juist stijver, sterker of flexibeler worden.

Het is mogelijk om objecten te maken die je niet zo even uit hout of ander materiaal maakt. De instrumenten console die bij mij op de bezaanmast zit waar een plotter en autopilot klok in zitten is geprint van petg-cf. Het ziet er heel mooi uit en het kan een stootje hebben.
Als je een knutselaar bent en je hebt een boot dan is een 3D printer echt een uitkomst.

Op dit moment zijn er verschillende instrument panelen die binnen en buiten zitten die geprint zijn. In de mast zit de windvaan op een met de mast meegebogen houder, de deksel van de watertank is geprint met daar in een vlotter voor de watermeter. Mijn vorige autopilot had verschillende onderdelen die geprint waren, vervangers voor dingen die stuk waren gegaan. Het is mogelijk om ringen te printen van flexibel materiaal wat je kan gebruiken voor afdichtingen. Zo heb ik voor het bad thuis een ring gemaakt omdat de bouwmarkt toen dicht was.

Maar ik kan me voorstellen dat 3D printen niet voor iedereen is weg gelegd.

En hier zijn de beloofde bestanden. Hernoem van pdf naar .scad en .stl Windows gaat niet altijd goed om met spaties in bestands namen.
