Onderwerp: tool om schroef te demonteren

Gisteren mijn klapschroef van de schroefas gedemonteerd.
Twee jaar geleden ging dat zeer moeizaam: heet stoken en poelitrekker er op.
Poelitrekker paste niet echt lekker, schoot los en kon niet voldoende kracht zetten.

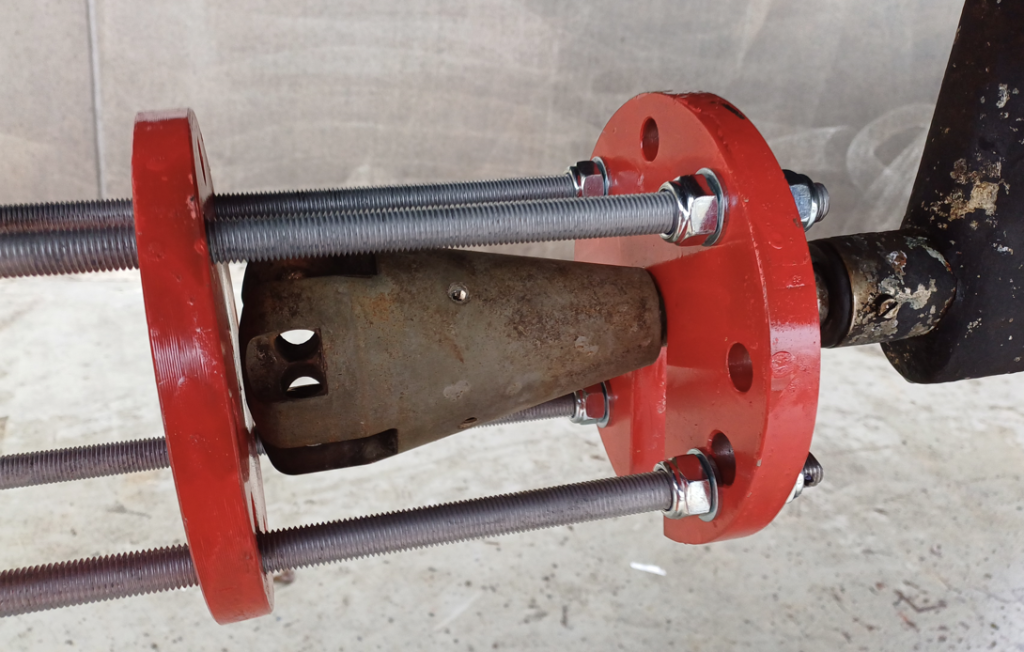

In de tussentijd zag ik ergens een zeer krachtig en simpel tool van twee blindflensen.
Ik dacht, dat kan ik zelf ook maken.
Voor een paar tientjes materiaal en ziehier, het werkt flitsend.
Geen enkel probleem, je kunt zeer grote kracht uitoefeneen en er is nul beschadiging.
Mocht iemand in de problemen zitten ik heb `m gemaakt voor een schroefas tot 30 mm en je mag `m zo lenen.

Daar maak ik graag eens gebruik van, mooi gemaakt ook!

Gepost met de officiële Zeilersforum-app

Zou hij ook bij een saildrive passen?

Past denk ik niet op een saildrive omdat er geen stukje vrije as is.

Eerlijk gezegd snap ik niet hoe het ding op de foto werkt.
Om de schroef van de as te drukken, moet moet trekker steunen op scheepsromp, c.q. de schroefaskoker. Of op het vrije uiteinde van schroefas. Maar dàt lijkt hier niet het geval.

Etap28i schreef :
Niet nodig: De schroef zit niet op een conus waar hij heel vast komt te zitten, maar op een spline as. Als je alle moeren los hebt, pak je de schroef er zo vanaf.

Wadloper schreef :
Ik ga er van uit dat er nog een pen bij hoort die op de schroefas gezet wordt. Of een stuk draadeind!

klopt, daar zit in dit geval (tijdens de foto) niets onder maar dop 19 is hier voldoende.
Die drukt op het uiteinde van de schroefas en tegen de blindplaat.
Wat je ook niet ziet zijn de koppelmoeren waarmee je de flensen naar elkaar toe trekt.
De draadeinden kunnen zowel met vier verdeeld worden (90 graden) of met drie (120 graden).

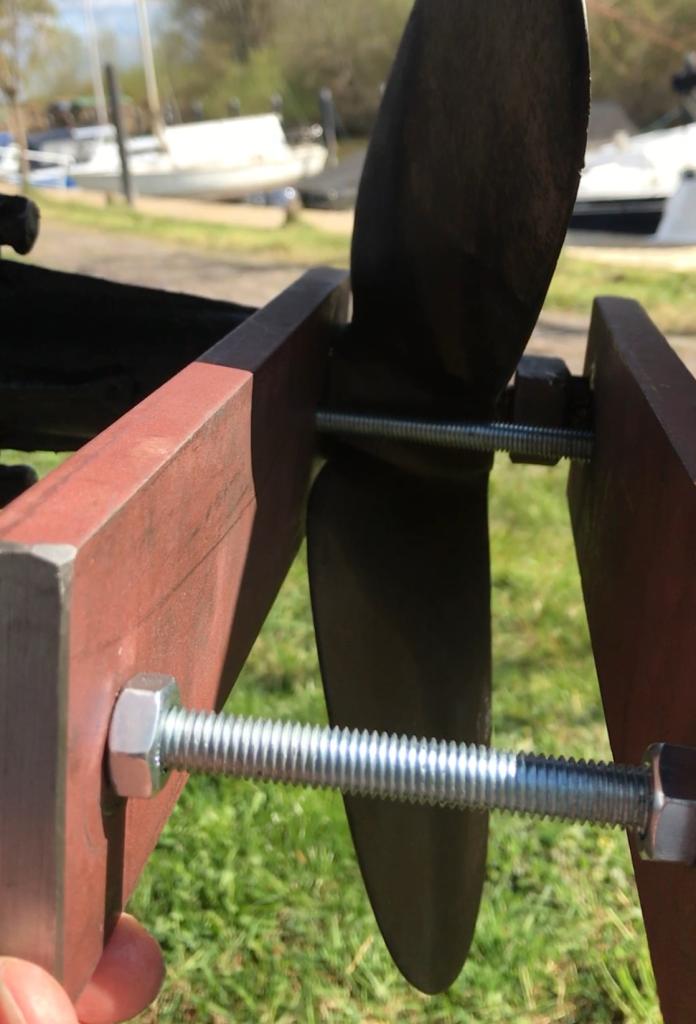

Iets dergelijks heb ik een paar jaar geleden ook gemaakt om een driebladschroef te demonteren. Niet zo mooi maar net zo functioneel.
Door aan de ene kant de moeren uit te draaien gaan de ijzers bij de schroefas naar elkaar toe.
Werkte verbluffend eenvoudig, maar er moet wel een puntje schroefas uitsteken.
Wie denkt deze nodig te hebben, geef maar een PB.

Zit een van jullie toevallige n de buurt van Monnickendam, dan zou ik hem graag even lenen. Ik ga volgende week de kant op en wil mijn schroefas gaan vervangen, wel eerst de schroef eraf krijgen.

Pleisure schreef :
En anders zet je er een moer of bout tussen zoals er bij een poulietrekker ook een punt aan zit.

Bedankt voor de snelle reacte.

Sorry, zuid/oosten van het land.
Kan `m wel opsturen, maar het is wel een zwaar ding hoor

Mooi gemaakt, handig. Lijkt me dat zoiets ook werk om een flens van de as te trekken, hier zoek ik een oplossing voor.

Wat draai je nu aan om de schroef eraf te trekken? De vier moeren die op die lange pinnen zitten> Of heb je nog een bout in het midden waar je kracht mee zet tegen de as?

Waar heb je die blind platen gehaald? En ik zie dat er een gleuf inzit om hem over de as te zetten (logisch) hoe heb je die erin gemaakt?

zeilbootje schreef :
Ik zie een projectdraadje aankomen. Binnenkort ook een cursusje rvs-lassen, denk ik.

zeilbootje schreef : Boren en zagen/branden

Wadloper schreef :
Lijkt me leuk, nog nooit eerder gedaan.

Niet van mij hoor, ook mooi!
zeilersforum.nl/index.php/foru...-maritieme-multitool

Gepost met de officiële Zeilersforum-app

Ja, ju kunt die lange (koppel)moeren op de foto niet zien, maar dat zijn er 4 (en bij een driebladschroef drie) en die draai je gelijkmatig aan.
IK heb de blinde flens bewust dicht gelaten en er geen pin of draad in gezet om dat bij de ene schroef er een schoefmoer wordt gebruikt op het uitstekende deel van de schroefas, en bij de klapschroef zit de asmoer er in en dan kun je dat bv met een dop 19 opvullen. De kracht zet je op de 4 (of) drie draadeinden.
De materialen heb ik gekocht bij Kelders in Boxmeer.
Een fantastische zaak waar van alles te koop is voor zeer scheppelijke prijzen.
Ik kab daar een hele dag verloren lopen en me verwonderen wat ze hebben.
Zag vorige week bv dat ze rvs of alu traanplaten hebben op palletes ik dacht 2,5x1.5 meter voor €. 250,= ex BTW/plaat. Ook gereedschap alle soorten en maten €. 10,=/kG.

In plaats van zelf maken, zou zoiets (wat er op lijkt) ook kunnen werken om de flens van de as te verwijderen:

https://www.vevor.nl/lagertrekker-c_11500/vevor-14-delige-lagertrekkerset-5-ton-lagerscheider-rondselwiellagerverwijderingsset-met-2-en-3-kaken-wielnaafastrekkerset-zwaar-uitgevoerde-lagersplittergereedschapsset-met-koffer-p_010624616610

Vaak (iig bij mij) is er wel ruimte aan de askant (schroef) van de flens, maar niet aan de keerkoppeling kant. Een blindflens met een drukpunt (dop 19) die je aantrekt vanaf dat halfopen deel werkt goed, terwijl dat tool het net andersom doet.

Gepost met de officiële Zeilersforum-app

Maar mensen, dit soort klusjes gaan toch goed met een standaard pullytrekker? Meerdere soorten schroef mee kunnen trekken.

HBM

FAL schreef :
Tenzij de schroef extreem vast zit. Dan werkt een standaard poelietrekker echt niet. Die knalt van de schroef af, hoe je hem ook borgt.
Ik verzin dit niet. Diverse poelietrekkers geprobeerd, inclusief heetstoken.

Pleisure schreef :
Klopt!

+1
