Onderwerp: Vetus motor M2.05 oververhit

Mijn Vetus M2.05 motor raakt oververhit.

Ik heb het volgende al gedaan:
- impeller vervangen

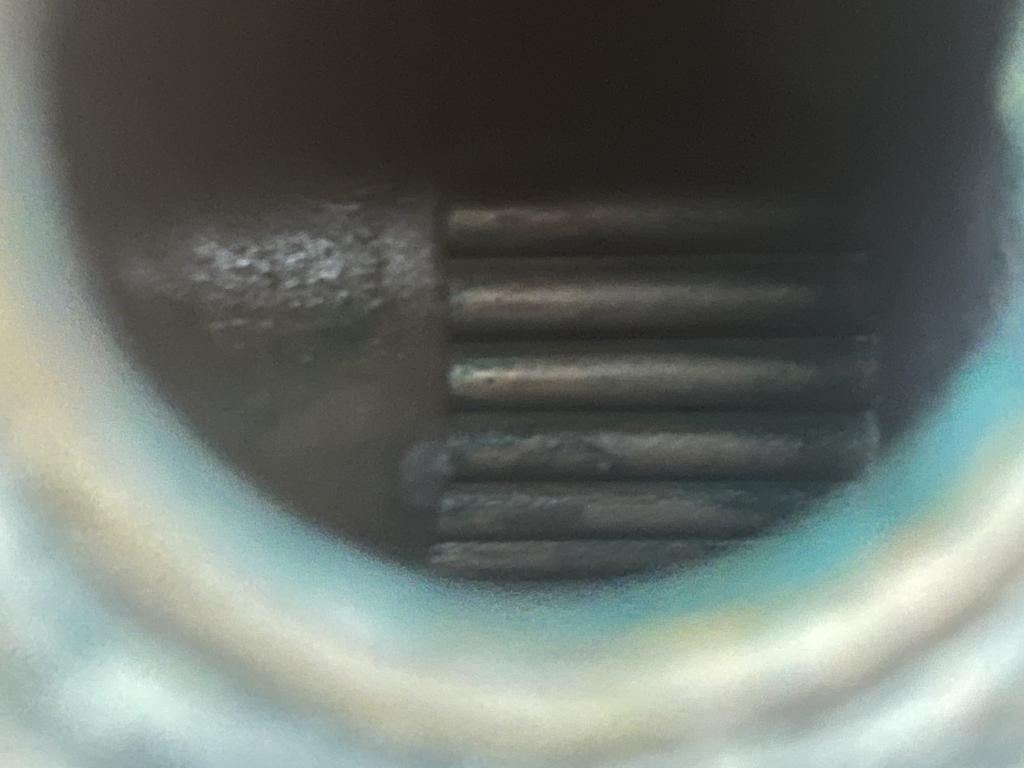

- warmte wisselaar schoongemaakt
- thermostaat vervangen
- schoongemaakt met radiator reiniger
- koelvloeistof vervangen

Maar nog raakt de motor oververhit. Dit bij maar 2000 toeren per minuut.

Er komt wel voldoende water uit de uitlaat van de boot. Zowel de motor als het blok waar de warmte wisselaar in zit wordt te warm en de koelvloeistof overkookte zelf. Wel gelijk de motor uitgezet.

Heeft iemand een idee wat het kan zijn (bv waterpomp) en hoe ik ook daadwerkelijk kan vaststellen dat, dat het verval is.

Wanneer de motor koud/lauw is, je de dop van de warmtewisselaar afneemt en dan de motor start/laat lopen, blaast het dan uit de dopopening? (Wees voorzichtig met afnemen van de dop bij draaiende / hete motor vanwege druk en hete vloeistof)

Waterpomp defect?

Misschien de thermostaat er eens helemaal uitlaten?

vuil aan je schroef waardoor de motor er te hard aan moet trekken ?

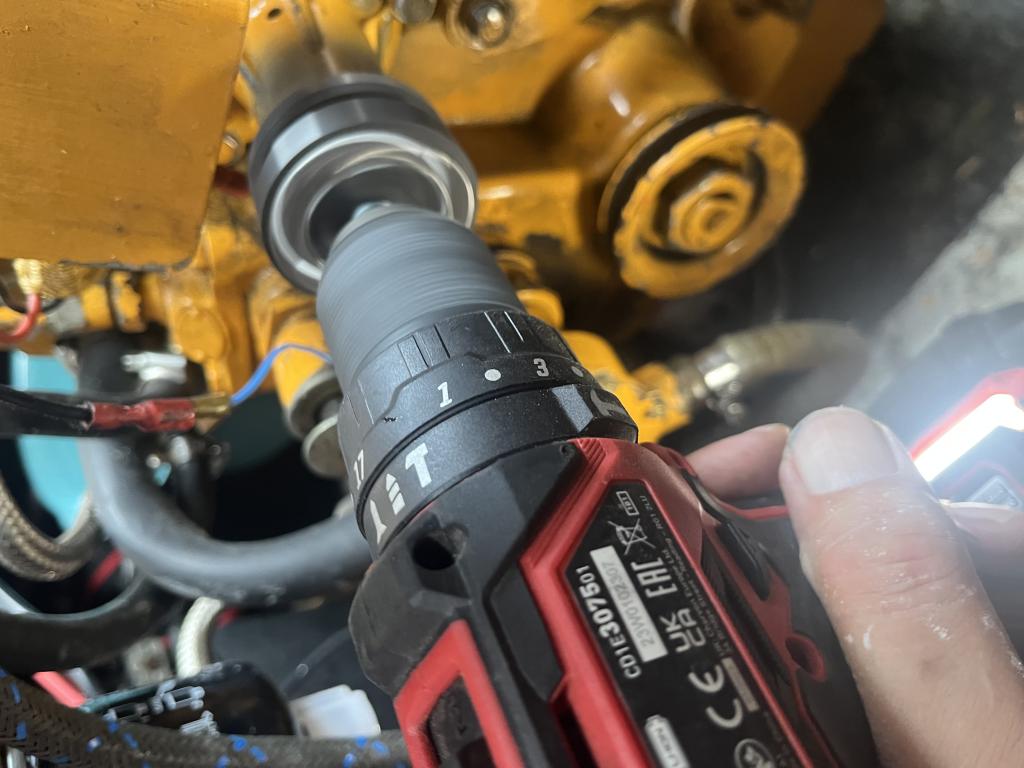

Ik heb de thermostaat eruit gehaald, de v-snaar losgekoppeld en met 3d printer een opzetstukje gemaakt zodat ik de waterpomp met een een accu boormachine kan laten ronddraaien. Als ik de met de boormachine de waterpomp snel laat ronddraaien voel ik geen stroming in de warmte wisselaar. De waterpomp ziet er op zich goed uit. Er zat wel wat kalk aanslag van +/- 1 mm aan de binnenkant van de waterpomp en dit alleen op de bodem.

Vraagje als er een luchtbel in de waterpomp zit hoe krijg je deze er dan uit? Wat dan draait de waterpomp in de lucht en dat heeft volgens mij geen effect.

Ik zie niks op de schroef zitten maar zal dat nog extra controleren.

Bedankt voor de tips.

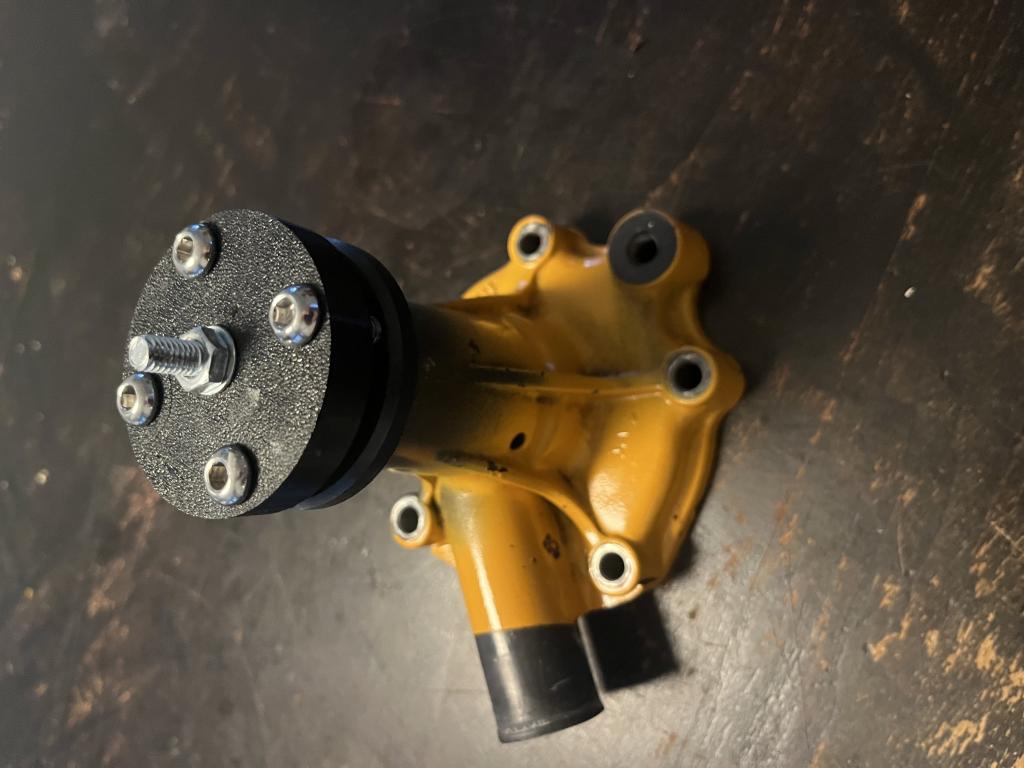

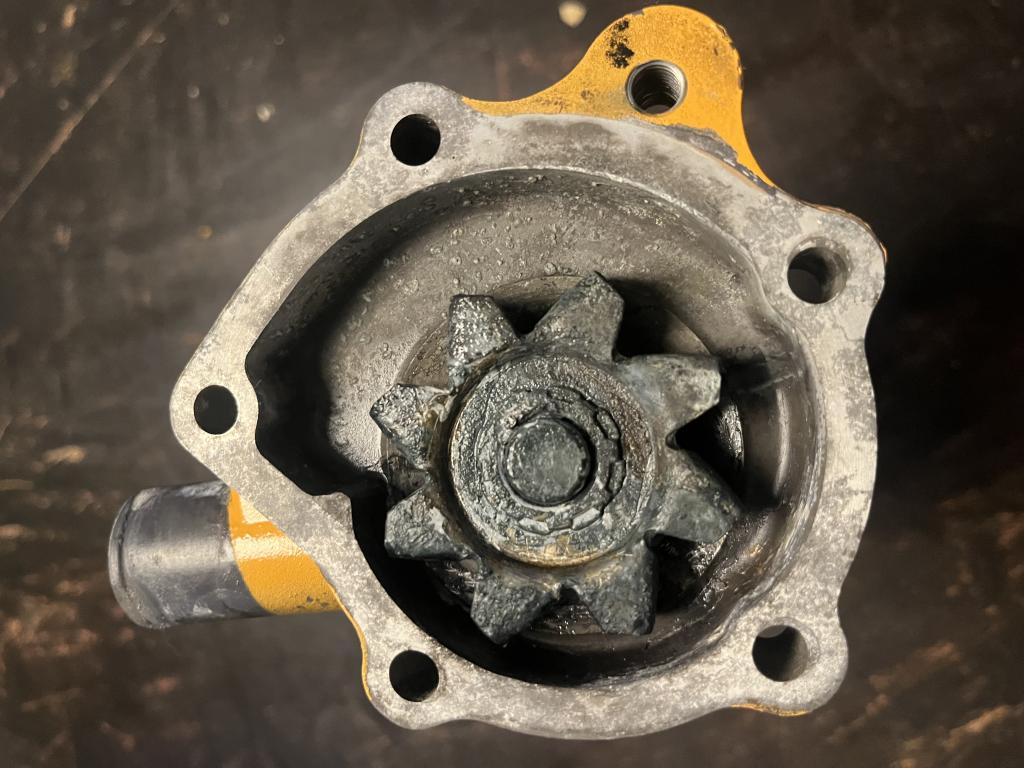

schoepen lijken me ver heen ...denk dat de pomp zelf vervangen moet worden

Het is niet zo handig om wanneer je aan het zoeken bent naar een oorzaak twee dingen tegelijk te doen. Je hebt kennelijk de thermostaat verwijderd en je bent met een koelwaterpomp (welke is niet duidelijk) gaan experimenteren. Als je nu eerst alleen de thermostaat had verwijderd en de rest had laten zitten zoals het hoort dan kun je een conclusie verbinden of het nu wel of niet aan je thermostaat ligt. Blijft het probleem dan ligt het dus niet aan je thermostaat. Is het probleem over dan is je thermostaat dus de oorzaak.
Op die foto van je buitenboord koelwaterpomp ziet de impeller er natuurlijk verschrikkelijk uit. Ik neem aan dat deze foto van voor de behandeling was. Ik weet niet hoe je de warmtewisselaar hebt schoon gemaakt. Maar ik vermoed dat al die ontbrekende schoepen in stukjes in je warmtewisselaar zitten.

Volgens mij is dat geen impelĺerpomp van het buitenwater maar een centrifugaalpomp van de motor zelf. Ik gok echt op de thermostaat.

Dat is inderdaad de interne circulatie pomp, dat is een stalen waaierpomp en geen impeller. Lucht zou na verloop van tijd vanzelf moeten verdwijnen. Toevallig heb ik zelf ook de koelvloeistof van mijn M2.05 vervangen, en eigenlijk niet later bij moeten vullen. Er ging ook maar 3 liter in, dus ik heb niet alle vloeistof eruit kunnen krijgen.

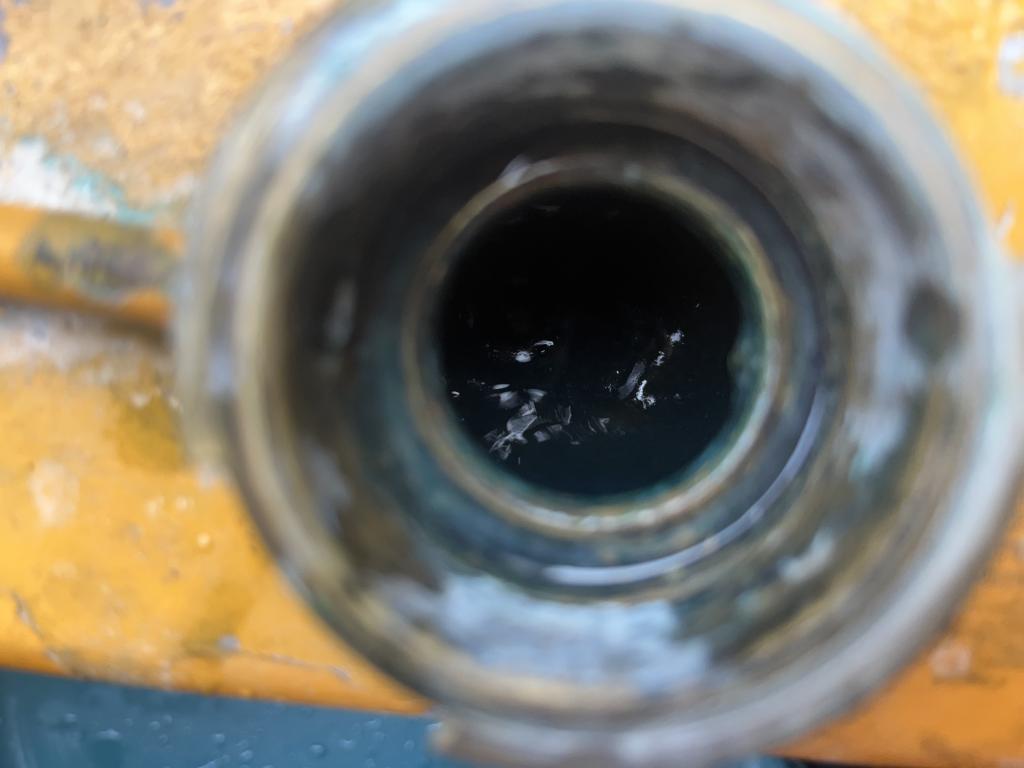

Ik heb dus eerst de thermostaat verwijderd en daarna getest of de koelvloeistof rond gepompt werd. Maar dit is niet het geval. Toen de waterpomp los gemaakt om te zien of daar het probleem zat.

Ook de thermostaat getest in een pannetje de gaat netjes open rond de 75 graden.

De volgende stap wat ik wil doen is de waterpomp weer terug plaatsen en aan de kant waar de thermostaat zit deze afsluiten en de uitgang van de motor open laten. Met een waterstofzuiger die blaast alles onder druk zetten.

Ik had gelezen dat er 3 liter koelvloeistof in moet gaan maar bij mij gaat iets minder dan 2 liter koelvloeistof in de motor, Daarom denk ik dat ergens een luchtbel zit of er zit een blokkade. Hoop dat met de het zetten onder druk en aan 1 kant een opening te houden, uit te vinden wat het geval is.

Donderdag weer tijd om te testen of ik wat wijzer kan worden. Bedankt voor het meedenken.

Ik heb van Klaas Mulder afgelopen vakantie te horen gekregen dat er 2,2 liter koelvloeistof in de m2.05 gaat. Bel die even, ze hebben alle onderhouds boeken onder de toonbank staan.

stuur me even een PB...ik heb de workshopmanual digitaal. Mail je die dan

Vanmorgen koelvloeistofpomp weer bevestigd maar niet de thermostaat. Met de accuboor machine de waterpomp laten draaien en het koelvloeistof wordt rondgepompt. De motor ontlucht dus blijkbaar inderdaad automatisch. Daarna de v-snaar weer bevestigd en motor gestart in zijn vrij.Deze blijft nog heel koel zeker omdat de thermostaat nu ontbreekt.

Misschien kan ik eind van de dag een stukje varen om te zien of alles nu beter is.

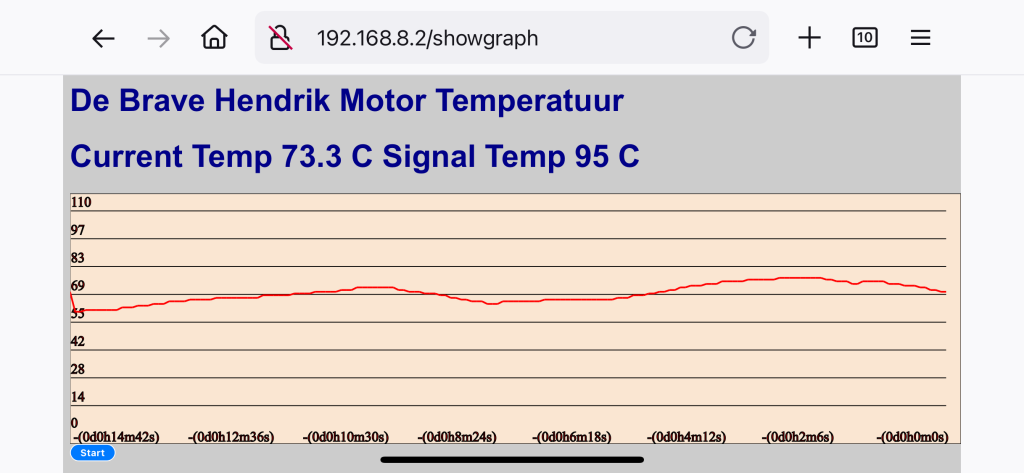

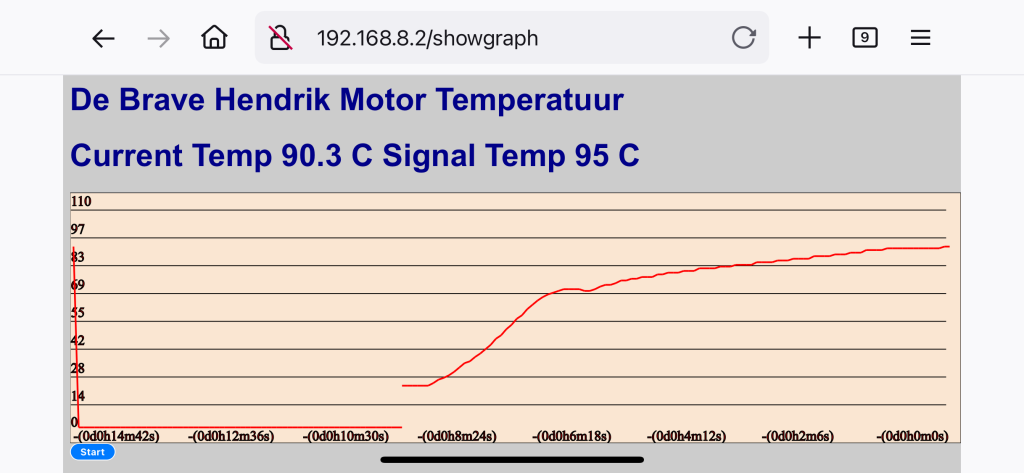

Ik heb met een ESP32 en een DS18820 (+/- 5 euro kosten via Aliexpress) een systeempje gebouwd waar ik het temperatuurverloop zichtbaar mee kan maken (zie bijlage). Als iemand de code wilt hebben hiervoor laat het weten.

Als alles goed gaat dan plaats ik de thermostaat er weer in. Ik heb een reserve dus ga die dan proberen.

wolvekampp schreef : Dan zou dus ondanks dat je de thermostaat gecontroleerd hebt deze toch de oorzaak van het probleem kunnen zijn. Nu je hem er toch nog uit hebt liggen, controleer hem nog eens goed. Er moet een klein gaatje in zitten zodat er altijd een beetje koelvloeistof de thermostaat kan passeren ook als deze gesloten is. Dat gaatje mag niet verstopt zijn. Als dit wel het geval is kan dit problemen geven bij het ontluchten van je systeem. Ook zal de thermostaat niet of slecht reageren bij oplopende temperatuur omdat er dan geen flow is en de warme koelvloeistof dus eigenlijk het element van de thermostaat niet bereikt. Let er ook op om de thermostaat zodanig te plaatsen dat het gaatje bovenin zit. Dan ontlucht je systeem het beste.

volgens mij zijn er ook thermostaten in de handel zonder dat bewuste gaatje....

Klopt, de onze heeft dat niet.

Ilex schreef :
en dat kan nu net ook het issue zijn.
ooit de thermostaat vervangen? verkeerde type?
ander gaatje van 2 a 3 mm boren kan geen kwaad

voor TS; idee is dat daar een evt luchtbel kan ontsnappen.
zit de luchtbel onder de th. maar geen gaatje; zal die dus NIET open gaan.
gaat lang goed, tot dat....

ik heb ook een thermostaat Tshirt.

edit; die 75C vind ik ook wel vreemd. Met gesloten (kielkoeling oid) 80C ok, anders toch iets van 55C?
weten andere wel beter denk ik. Iets met afzet ketelsteen enzo....

sy helios schreef : Dan zit de bypass waarschijnlijk in het thermostaathuis.

Net een stukje wezen varen. Alles zit weer op zijn plaats behalve de thermostaat die was niet geplaatst. De temperatuur wordt nu niet hogen dan 75 graden (zie plaatje). Toen de motor een beetje warm was (boven de 70 graden) heb ik een heel stuk vol gas gevaren en nog steeds werd de motor niet warmer dan 75 graden. Het kan dus nu alleen nog liggen aan de thermostaat. Morgen bouw ik het weer in en voer dan de test uit.

Bedankt voor alle tips!

anders dan;

ooit vervangen door de verkeerde kan ook...

pff

Voor wie ook een temperatuurmeter wil maken met een ESP32 en DS18820.

hieronder de code:

#include <OneWire.h>
#include <DallasTemperature.h>
#include <WiFi.h>
#include <WiFiClient.h>
#include <WebServer.h>

// GPIO where the DS18B20 is connected to
const int oneWireBus = 4;

const char *ssid = "DeBraveHendrik";
const char *password = "Geheim";
const char *labels[] = {" C"," F"};
const int relayport = 17;
const int maxnumberx=1008;
const int nrsamplesbytes=6;

// Static IP configuration
IPAddress staticIP(192, 168, 8, 2); // ESP32 static IP
IPAddress gateway(192, 168, 8, 1); // IP Address of your network gateway (router)
IPAddress subnet(255, 255, 255, 0); // Subnet mask
IPAddress primaryDNS(192, 168, 8, 1); // Primary DNS (optional)
IPAddress secondaryDNS(0, 0, 0, 0); // Secondary DNS (optional)

int usegoogle=0;
int glevel=95; // trigger temperatuur
int n=1;
int av[nrsamplesbytes];
char a[maxnumberx*nrsamplesbytes];
int currentnumber=0;
int waitsecnr=1;
float temperatureC=0;
int failedcnt=0;

int seclast=0;
int secnew=0;
int count=0;
char temp[900];

WebServer server(80);

// Setup a oneWire instance to communicate with any OneWire devices
OneWire oneWire(oneWireBus);

// Pass our oneWire reference to Dallas Temperature sensor
DallasTemperature sensors(&oneWire);

// Function to calculate NMEA 0183 checksum
char calculateChecksum(const char *nmea) {
char checksum = 0;
// Skip the initial '$' character
nmea++;
// Calculate the checksum by XORing all characters until '*'
while (*nmea != '*' && *nmea != '\0') {
checksum ^= *nmea;
nmea++;
}
return checksum;
}

void nmeacode() {
char buff[30];
snprintf(buff, 900,"$YDXDR,C,%d,C,MOTOR*",av[0]);
// Calculate checksum
char checksum = calculateChecksum(buff);
snprintf(temp, 900,"%s%02x",buff, checksum);
server.send(200, "text/html", temp);

}
void handleRoot() {

int sec = millis() / 1000;
int min = sec / 60;
int hr = min / 60;

Serial.println("showroot");

for (uint8_t i = 0; i < server.args(); i++) {
if(server.argName(i)=="waitsecnr")
{
waitsecnr=string2int(server.arg(i));
}
if(server.argName(i)=="glevel")
{
glevel=string2int(server.arg(i));
}
}

snprintf(temp, 900,
"<html>\
<head>\
<title>ESP32 Demo</title>\
<style>\
body { background-color: #cccccc; font-family: Arial, Helvetica, Sans-Serif; Color: #000088; }\
</style>\
</head>\
<body>\
<h1>De Brave Hendrik motor temperatuur</h1>\
<p>Uptime: %02d:%02d:%02d</p>\
<table>\
<tr><td>%d</td><td>%s</td></tr>\
</table>\
<form action='/setvalues' method='post'> \
<input type='submit' value='Configure'> \
</form>\
<form action='/showgraph' method='post'> \
<input type='submit' value='Graph'> \
</form>\
</body>\
</html>",
hr, min % 60, sec % 60,
av[0],labels[0]
);
server.send(200, "text/html", temp);
}

void showgraph() {

snprintf(temp, 900,
"<html>\
<head>\
<title>ESP32 Demo</title>\
<style>\
body { background-color: #cccccc; font-family: Arial, Helvetica, Sans-Serif; Color: #000088; }\
</style>\
</head>\
<body>\
<script>\
const myTimeout = setTimeout(reloadfunc, 15000);\
function reloadfunc() { location.reload(); }\
</script>\
<h1>De Brave Hendrik Motor Temperatuur</h1>\
<h1>Current Temp %2.1f C Signal Temp %d C</h1>\
<img src=\"/test.svg\" />\
<form action='/' method='post'> \
<input type='submit' value='Start'> \
</form>\
</body>\
</html>", temperatureC,glevel);
server.send(200, "text/html", temp);
}

void storeval(int val,int r)
{
a[currentnumber*6+2*r]=(char)((val & 0xFF00)>>8);
a[currentnumber*6+2*r+1]=(char)(val & 0xFF);
}

void tenminpast()
{
storeval((int)round(av[0]),0);
storeval((int)round(av[0]),1);
storeval((int)round(av[0]),2);

currentnumber++;
if(currentnumber>maxnumberx)
{
currentnumber=0;
}
}

int string2int(String strpoint)
{
int inumb=0;

for( char c: strpoint)
{
if(c>='0' && c<='9') {
inumb = inumb*10 + (c - '0');
}
}
return inumb;
}

void setvalues() {

snprintf(temp, 900,
"<html>\
<head>\
<title>ESP32 Demo</title>\
<style>\
body { background-color: #cccccc; font-family: Arial, Helvetica, Sans-Serif; Color: #000088; }\
</style>\
</head>\
<body>\
<form action='/' method='post'> \
<label for='waitsecnr'>Interval value (in sec):</label> \
<input type='text' id='waitsecnr' name='waitsecnr' value='%d'><br><br> \
<label for='glevel'>Temperature Treshold:</label> \
<input type='text' id='glevel' name='glevel' value='%d'><br><br> \
<input type='submit' value='Submit'> \
</form>\
</body>\
</html>",waitsecnr,glevel,usegoogle );
server.send(200, "text/html", temp);
}

void handleNotFound() {
String message = "File Not Found\n\n";
message += "URI: ";
message += server.uri();
message += "\nMethod: ";
message += (server.method() == HTTP_GET) ? "GET" : "POST";
message += "\nArguments: ";
message += server.args();
message += "\n";
for (uint8_t i = 0; i < server.args(); i++) {
message += " " + server.argName(i) + ": " + server.arg(i) + "\n";
}
server.send(404, "text/plain", message);
}

void drawGraph() {
String out = "";
int maxval=110;
int day;
int hour;
int minutes;
int seconds;
int n;

for (int x = 0; x < maxnumberx; x++) {
if((a[4+x*6]*256+a[5+x*6])>maxval)
{
maxval=a[4+x*6]*256+a[5+x*6];
}
}

out += "<svg xmlns=\"www.w3.org/2000/svg\" version=\"1.1\" width=\"1025\" height=\"288\">\n";
out += "<rect width=\"1025\" height=\"288\" fill=\"rgb(250, 230, 210)\" stroke-width=\"1\" stroke=\"rgb(0, 0, 0)\" />\n";
out += "<g stroke=\"black\">\n";
out += "<text x='1' y='269' fill='red'>0</text>\n";
for(int yt=0;yt<8;yt++)
{
out += "<text x='1' y='";
out += yt*32+15;
out += "' fill='red'>";
out += (int)(maxval-(maxval*yt)/8);
out += "</text>\n";
out += "<line x1='1' y1='";
out += yt*32+20;
out += "' x2='";
out += maxnumberx;
out += "' y2='";
out += yt*32+20;
out += "' stroke-width='1' />\n";
out += "<text x='";
out += maxnumberx-(yt*132+80);
out += "' y='285' fill='red'>-(";
n= (int)(((waitsecnr*maxnumberx)*yt)/8);
day = n / (24 * 3600);
n = n % (24 * 3600);
hour = n / 3600;
n %= 3600;
minutes = n / 60 ;
n %= 60;
seconds = n;
out += day;
out += "d";
out += hour;
out += "h";
out += minutes;
out += "m";
out += seconds;
out += "s";
out += ")</text>\n";

}
int y = -1;
int ya = -1;
int yb = -1;
for (int x = 1; x < maxnumberx; x++) {


int posx;
int y2 = (int)(((float)a[4+x*6]*256+(float)a[5+x*6])*255/(float)maxval);
int y1 = (int)(((float)a[2+x*6]*256+(float)a[3+x*6])*255/(float)maxval);
int y0 = (int)(((float)a[x*6]*256+(float)a[1+x*6])*255/(float)maxval);

if(y == -1)
{
y = y2;
yb = y1;
ya = y0;
}
if(x<currentnumber)
{
posx=maxnumberx+x-currentnumber;
}
else
{
posx=x-currentnumber;
}
sprintf(temp, "<line x1=\"%d\" y1=\"%d\" x2=\"%d\" y2=\"%d\" stroke-width=\"2\" stroke=\"red\" />\n", posx, 270 - y, posx + 6 , 270 - y2);
out += temp;
//sprintf(temp, "<line x1=\"%d\" y1=\"%d\" x2=\"%d\" y2=\"%d\" stroke-width=\"2\" stroke=\"blue\" />\n", posx, 270 - yb, posx + 1, 270 - y1);
//out += temp;
//sprintf(temp, "<line x1=\"%d\" y1=\"%d\" x2=\"%d\" y2=\"%d\" stroke-width=\"2\" />\n", posx, 270 - ya, posx + 1, 270 - y0);
//out += temp;
y = y2;
yb = y1;
ya = y0;
x = x + 5;
}
out += "</g>\n</svg>\n";
server.send(200, "image/svg+xml", out);
}

void setup() {

// Start the Serial Monitor
Serial.begin(115200);
// Start the DS18B20 sensor
sensors.begin();

pinMode(relayport, OUTPUT);
digitalWrite(relayport, LOW);
digitalWrite(relayport, HIGH);
delay(500);
digitalWrite(relayport, LOW);
delay(120000);
delay(500);
digitalWrite(relayport, HIGH);
delay(500);
digitalWrite(relayport, LOW);
WiFi.mode(WIFI_STA);
WiFi.begin(ssid, password);
// Wait for connection
while ((WiFi.status() != WL_CONNECTED) && (count<50)) {
delay(500);
count++;
Serial.print(".");
}
if(count<50)
{
// Configuring static IP
if(!WiFi.config(staticIP, gateway, subnet, primaryDNS, secondaryDNS)) {
Serial.println("Failed to configure Static IP");
} else {
Serial.println("Static IP configured!");
}
Serial.println("");
Serial.print("Connected to ");
Serial.println(ssid);
Serial.print("IP address: ");
Serial.println(WiFi.localIP());

server.on("/", nmeacode);
server.on("/root", handleRoot);
server.on("/test.svg", drawGraph);
server.on("/showgraph",showgraph);
server.on("/setvalues", setvalues);
server.on("/inline", []() {
server.send(200, "text/plain", "this works as well");
});

server.onNotFound(handleNotFound);
server.begin();
Serial.println("HTTP server started");
}
delay(1000);
seclast = millis() / 1000;

}

void loop() {
sensors.requestTemperatures();
temperatureC = sensors.getTempCByIndex(0);
av[0]=int(temperatureC);
//float temperatureF = sensors.getTempFByIndex(0);
//Serial.print(temperatureC);
//Serial.println("ºC");
//Serial.print(temperatureF);
//Serial.println(WiFi.status());
//delay(1000);

if(av[0]>glevel)
{
digitalWrite(relayport, HIGH);
}
else
{
digitalWrite(relayport, LOW);
}

if(count<50)
{
server.handleClient();
}

secnew = millis() / 1000;
if((secnew-seclast)>waitsecnr)
{
tenminpast();
seclast=secnew;
n=1;
}

if(WiFi.status()==1)
{
count=40;
//WiFi.mode(WIFI_STA);
WiFi.begin(ssid, password);
// Wait for connection
while ((WiFi.status() != WL_CONNECTED) && (count<50)) {
delay(500);
count++;
Serial.print(".");
}
}
delay(500);
}

pfff, ik voel wel ff

sy helios schreef :
Terechte opmerking!
Het is bij de D1-30 effectief standaard zonder.
Opent bij 80°C als ik het juist heb.

Waarom zo'n script niet ff zippen of txt bestandje posten??

Gepost met de officiële Zeilersforum-app
