Onderwerp: Blok op de giek vastmaken. Hoe?

Op de giek van mijn Pionier 10 zitten twee identieke blokken waar de reeflijnen voor 1e en 2e rif door lopen.

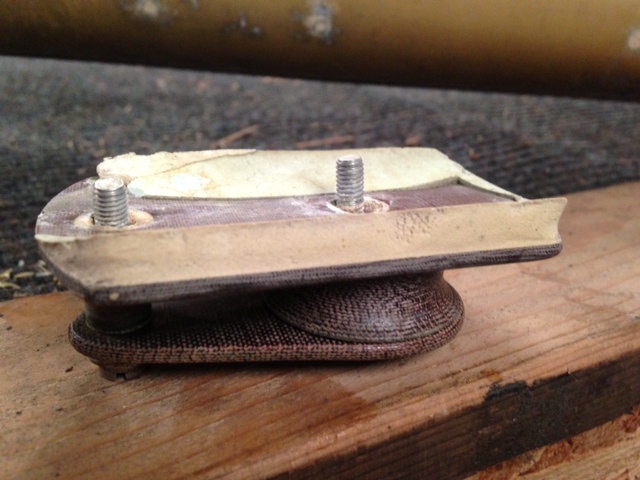

Eén blok is uit de giek getrokken.

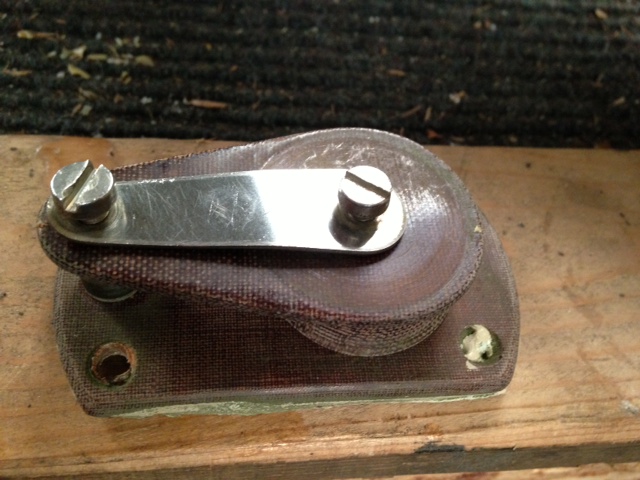

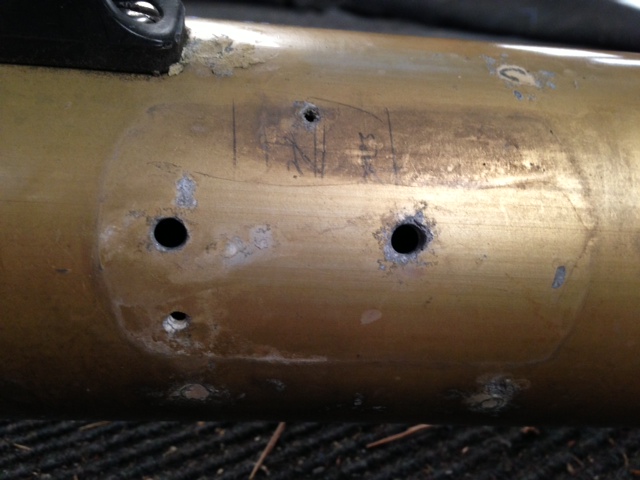

Door het blok lopen twee RVS boutjes. De twee gaten in de giek waar de bouten in vast zaten zijn te ruim geworden om de bouten vast te houden.

Wie heeft suggesties hoe ik dit blok weer vast zet?

Dank - Hans

Dus de boutjes waren gewoon gedraaid in de giek? Bleef dat erg lang zitten? In dat geval zou ik het draad in de gaatjes ruimer tappen en en een groter boutje gebruiken.

Denk dat ruimer boren en tappen niet zo'n goed plan is omdat je dan maar een paar gangen van de draad hebt wat de houdkracht moet leveren. Bovendien zijn de boutjes hier tevens as voor de schijf, deze zul je dan ook verder moeten uitboren.

Kun je er aan de binnenkant bij door het eindbeslag te verwijderen om er een moertje op te prutsen? Zal niet meevallen denk ik.

Ik denk dat ik op zoek zou gaan naar een schildpadblok met iets grotere grondplaat zodat je buiten de bestaande gaten kunt poppen (of blok iets verschuiven als dat kan - kun je zowieso overwegen). Desnoods bestaande blokken op nieuw alu grondplaat bevestigen en deze nieuwe grondplaat dan poppen; blok komt dan wel iets verder van de giek; ik weet niet of je de reeflijnen dan nog goed zullen lopen.

gr Maarten

hansp schreef :
Rvs op Alu is sowieso geen goed idee, dat gaat corroderen en dan vallen de boutjes er uit (is dus ook gebeurd)

Boutjes op die dunne wand is ook al geen goed idee, want op een reef wil je wel kunnen vertrouwen, een boutje dat slechts houdt op +/- 3 gangen is érg weinig.

Wat je kunt doen is de achterkant van de giek er afhalen (waarschijnlijk zitten die blokken erg dicht bij de achterkant.
Neem een ringsleutel en probeer daar een boutje met een stukje tape/gum oid in vast te klemmen (verleng de ringsleutel desnoods zodat je voldoende lenge hebt om bij het boutje te komen)

Zet het blok terug, boutje er doorheen (bij voorkeur proberen galvanisch te scheiden) probeer er nu met een pincet of iets anders een carrosseriering omheen te krijgen en dan met je (verlengde) ringsleutel het boutje op zijn plek, en aandraaien die handel...

Het lijkt heel ingewikkeld, maar het is heel goed te doen

Je andere blok zou ik dan ook maar meteen aanpakken, dan weet je zeker dat het goed zit.

Ik ben toch wel benieuwd hoe lang die boutjes het hebben gehouden. Gezien de foto's is dat toch een heel behoorlijke tijd geweest.
Bestaat er niet iets als een soort spreidplugje voor deze situatie?

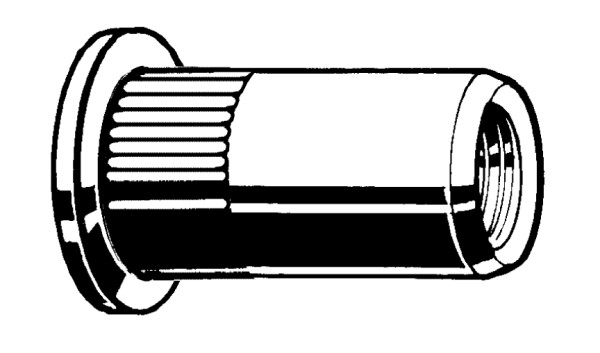

Een mooie oplossing zou kunnen zijn door te gaan werken met een blindklinkmoer.

www.rivet-expert.com/wp-conten...Staal-Geribbeld2.png

www.rivet-expert.com/wp-conten...-Staal-Geribbeld.png

www.rivet-expert.com/materialen/blindklinkmoer/

Hiermee omzeil je ook een beetje het probleem van galvanische corrosie. De blindklinkmoer is ook eenvoudig aan te brengen en geeft meteen meer vlees voor de schroefdraad om de bouten vast te houden. Zijn te koop in diverse maten.

Er zijn rvs draadbussen (ze hebben ook nog een andere naam) met een snijdraad aan de buitenkant en daarin past een metrische bout. Ze zijn er in diverse afmetingen. Ik heb deze toegepast op het afsluitplaatje van de invoersleuf van mijn grootzeil. Werkt prima!
Dit adres vond ik op internet: www.groneman.nl/verbindingstec...aadbussen_of_inserts

Jan

Yep, die zijn er, blindklinkmoer, dit is een soort busje met een kraag, verzonken of bolle/ vlakke uitvoering.

Je boort dan het gat uit naar de buitendiameter van de klinkmoer,zet de moer er in ( met kit monteren tegen corrosie ) en "klinkt" de moer door het aandraaien van de bout ( helemaal ) hierdoor vormt zich een kraag achter het materiaal, zoals bij een treknagel, (popnagel)

Hier te vinden:

www.fabory.nl/nl/categories/be...000092299_0000092407




Succes !


EDIT ; je was me net voor Wallaby

pieter2 schreef :
Je bent op de goede weg!
Wat je nodig hebt zijn blindklinkmoeren. Weol die aluminium nemen dan bijft je giek verder van corrosie gespaard. Daar kun je dan weer gewoon rvs boutjes in draaien.
Googel maar eens op "blindklinkmoeren" .
Heelaas niet makkelijk per stuk te kopen maar ik ben ook zo'n webshop al eens tegengekomen.
Ik geloof dat je ze hier bijv. ook per stuk kunt kopen.
www.biermans.nl/bevestigingsmi...linkmoer-N23M05CO11/
Je heb hebt er wel een speciale blindklinkmoertang (mooi scrabble woord ) voor nodig bijv:
www.rivet-expert.com/apparaten...kmoertang-handmatig/
Bij mijn boot zitten deze blokjes gewoon vast met monel popnagels ( geeft geen corrosie met aluminium) en dat is echt wel sterk genoeg voor een niet al te groot grootzeil( er zitten er immers 4 in!). Alleen zijn die gaten daar nu te groot voor dus dan zou je de blokjes een stukje moeten veplaatsen.
Ad

ps: net te laat!!

Het advies van Wallaby is de beste. Alu blindklinkmoeren gebruiken.

Ik heb een tang daarvoor liggen, die zou je kunnen lenen.

HA !! Wallaby,Kaaiman Yellow boat en ikzelf alle vier op het zelfde moment !

Kan niet anders als de goeie oplossing zijn

Dit blokje is nooit goed gemonteerd, als je goed kijk zitten er op iedere hoek toch een gat geboord? Hiermee had het d.m.v. Popnagels op de giek gezet moeten worden. Ik zou naar een nieuw exemplaar kijken en op de juiste wijzen monteren.

Als je het simpel wilt houden, verplaats dan het blokje 2 cm langs de giek. Tap 2 nieuwe gaten en zet de oude boutjes weer vast. Ik zou wel een soort locktite gebruiken bij het weer vastschroeven. Hoe lang heeft het al op deze manier gezeten? O, ja: de oude gaatjes even afdoppen of voorzien van schroefjes met verzonken kop.

jerry schreef :
Dichtstoppen met kneedbaar metaal. Is nog grijs ook.
Ad

jouzers schreef :
Je kan zelfs zonder speciale tang deze blindklinkmoeren in de gaten vastmaken, gewoon een bout erin, aandraaien en je blindklinkmoer komt vast te zitten door opstropen van de kraag. Moer los en je beslag vastmaken.

Ik doe dat ook met een BlindKlinkMoerenTang: zo een:

Wow.
Wat een fantastisch forum is dit toch. Dank iedereen voor de snelle antwoorden. Ik heb weer een hoop geleerd!
Eric/Wallaby : Bij voorbaat dank voor het aanbod jouw blindklinkmoer tang te lenen. Ik kom daar wellicht op terug per dm.

Met betrekking tot de suggesties om popnagels te gebruiken:
De giek is rond. Het is mij niet duidelijk hoe ik de grondoplaat van een blok zou kunnen buigen zodat de gaten in de plaat en de giek voldoende op mekaar vallen. Ik denk dat dit probleem ook de reden is dat de vorige eigenaar de huidige constructie heeft bedacht, die minimaal vijf jaar, sinds ik de boot bezit, heeft voldaan.

Groet, Hans

Hans, voor de goede orde, voor het aanbod van de tang moet je bij Jouzers zijn, ik heb die niet. Zelf ooit gewoon met een bout en sleutels een paar van deze blindklinkmoeren in mijn mast gemaakt. Werkte ook, maar met een blindklinkmoerentang (mooi scrabblewoord) gaat het allemaal net even sneller.

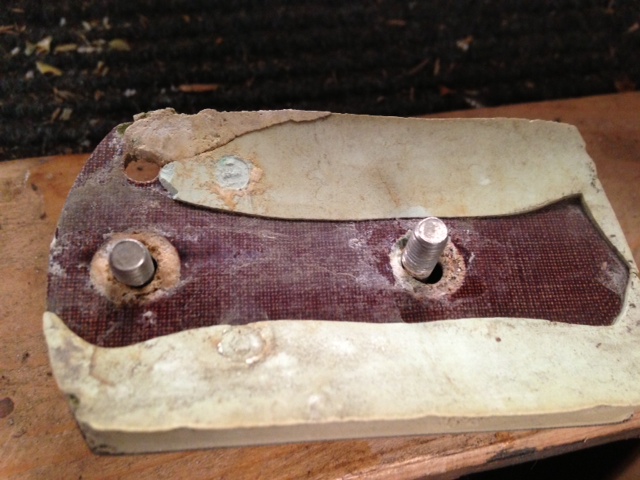

Ik zie nu ook dat het beslag niet past op het profiel van de giek. Kan dus niet origineel zijn. Vorige eigenaar loste dat op met veel kit zo te zien. Dat kun je beter niet herhalen. Je zou met epoxy een profiel dat wel aansluit op de giek kunnen maken en pas daarna met blindklinkmoeren, bouten o.i.d. aan de gang gaan.

Ik heb bij mijn huidige boot ook een ronde giek en daar waren dezelfde schldpadblokjes (zo heten die dingen volgens mij) gemonteerd met een bijbehorend vulstukje dat precies op de ronding van de giek paste en ervoor zorgde dat het blokje gewoon op een plat vlak zat.
Zag er zo te zien origineel en niet zelfgemaakt uit
Tegenwoordig heb ik er een instelbaar blok op een rail op zitten ( zie foto) waardoor ik de onderlijk spanning na het reven kan bijstellen.
Misschien heb ik die vulstukjes nog ergens in mijn rommelbak. Zal eens zoeken.
Overigens is een montage met de reefblokken op zo'n rail sowieso beter omdat je de boel beter in kunt stellen.
Dat zat zo bij de sets die je van Pfeiffer kunt kopen:
www.pfeiffer-marine.de/sites/service/reff_system.pdf
Hebben ze o.a. bij Compass24:
www.compass24.nl/product/74550...elhandig-reefsysteem
Overigens zijn er ook rvs reefblokken te koop die speciaal geschikt zijn voor montage op een ronde giek. Ik heb ze alleen zo gauw niet in Nederland kunnen vinden.
Hier bijv: www.awn.de/Technik/Ausruestung...Reffleinenblock.html
Zie plaatje.
Ad
