Onderwerp: Bocht buigen in rvs 25mm buis

Geheel of topic, ik weet het

Hoe cool, een metaalbedrijf waar je als particulier ook welkom bent. En ook nog in Amersfoort

koko schreef :
Het is opvallend dat er de laatste jaren steeds meer bedrijven zijn (en niet altijd de kleinste) die niet langer hun neus optrekken voor de particulier. Grote hout- en Bouwmaterialenhandels als Jongeneel en Pont-Meyer leveren tegenwoordig zonder mankeren aan particulieren. Daar heeft men tenminste door-en-door okumé mulitplex in alle diktes.
De meer specialistische houthandels deden dat trouwens vaak al van oudsher. Voor wie in Brabant woont en een bijzonder stukje hardhout nodig heeft (ook grotere maten) tegen een fatsoenlijke prijs: houthandel De Beuk in Gilze. Voor rvs hebben Veratio in Gouda (mits je niet om 25 cm 25 mm buis komt).
En zo zullen er nog wel meer zijn.

Misschien een idee om hier een apart eeuwig lopend draadje van te maken: ZF-ers die melden waar men als particulier bepaalde zaken kan kopen of laten maken bij bedrijven die normaal alleen maar toegankelijk zijn voor mensen die KvK-nummer hebben.

Dat Lasklus iets voor een particulier wil doen is niet helemaal verbazingwekkend. Ze hebben hier in het verleden wel vaker van zich laten horen en willen dus kennelijk graag onze klandizie. Wel aardig dat ze het dit keer pro-deo willen doen..

Jedre schreef :
Maken zeilmakers niet ook buiskappen.... en zijn die niet heel vaak gemaakt van 25mm buis? (Of 25,4, wat je wilt)....

Anyway, Walter is erg behulpzaam (Bezemer) en zal er geen moeite mee hebben je even te helpen!

Groeten,
Johnnie

25 mm is een gangbare maat voor hydraulisch pijp. Probbeer een hydrauliek bedrijf, diezitten overal

Buig aparaten zijn er te kust en te keur voor alle mogelijke maten.
Mogelijl huren?
Hand bediend of electrisch aangedreven.
Het is een kwestie van twee wisseldelen voor de juiste pijpmaat, desnoods zelf te maken bij wat zeldzame pijpmaat.

Pijpdiameter x 10 is zo'n beetje de standaard voor de bocht.

De lasnaad zoveel als mogelijk in de
zijde van de bocht houden, in buiten of binnen bocht zou het tot wat teveel vervorming kunnen komen bij de kwalitatief(goedkopere) wat mindere pijp.

Ja dat maken ze. Alleen de radius is niet naar wens van ts

Gepost met de officiële Zeilersforum-app

Met de linker buigtang 28mm met rol is 25mm RVS zeer goed te buigen. In de zuivel worden vrijwel alleen lasbochten gebruikt met een radius van 1,5 x diameter.

Nogmaals dank voor de tips.

Hurley Ruud schreef :
Ik kan je buis wel haaks buigen als je nog niemand gevonden hebt. De straal van de bocht zal 25 cm worden gezien de matrijs.

ik denk dat de buizen in de zuivel een stuk dunnere wand hebben dan de buis die gebruikt wordt voor kappen en zo. Met een gewoon buigijzer ga je dat denk ik niet redden.

1.5mm wanddikte krijg je met een buigijzer en ellebogenstoom nog wel gebogen.
Het gaat niet harte, maar het kan wel.

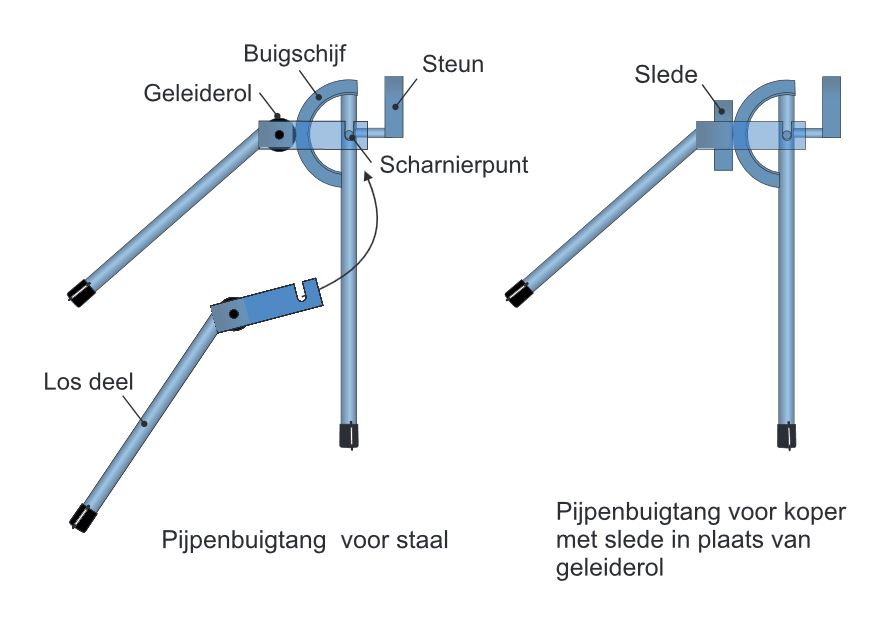

Een buigtang 28mm is een behoorlijk groot ding. Om de buis vrijwel zonder kracht inspanning te buigen zet je, nadat je de buis in de buigtang hebt geplaatst, het uiteinde waaraan de buigschijf zit op de grond, je kan nu je volledige gewicht op het deel met de rol plaatsen. Je zult zien het buigt als boter.

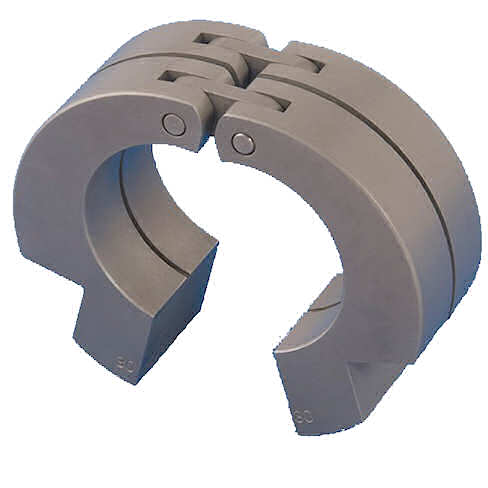

Om DIN buis netjes haaks te zagen gebruik je een handzaag en een zaagblok, altijd haaks en klaar om evt. direct TIG te lassen.

De verwarring in de buiten diameters zit een eind weg, bij gaspijp stoompijp hebben we het over de binnen diameter bij al het andere laten we het maar buizen noemen, over de buiten diameter.

ezelsbrug, pijp is binnen diameter , buis is buitendiameter

pijp is dikwandig, buis is dunwandig.

een buig apparaat voor pijp heeft dus als de begrippen juist worden gebruikt andere afmetingen dan een buis buig tostel

Een pijpenbuigapparaat is voor 3/4"pijp is doorgaans 27mm en een buis van 25mm daarmee buigen zal niet plooi vrij gaan.

nog even een tipje tegen plooien:

-Vul de pijp/buis met zilverzand en sla proppen in de uiteinden. zo kun je buigen zonder plooien.
-Vul de pijp/buis met water en zeep en bevries het dan. (in de winter handig maar nu moet je op zoek naar een koelcel) .

Dit heb ik niet van mezelf maar een collega van me buigt wel eens wat met methode 2, Koelcellen zat hier op het industrieterrein

Even een update, verschillende bedrijven gebeld nul resultaat. Bezemer kan alleen ruime bochten buigen uiteindelijk bij Neut Masten uitermate vriendelijk geholpen.

henkvd schreef :
Hmmm ik heb ruim 40 jaar met pijpen en buizen gewerkt maar hoor hier wijsheden die ik nog niet wist. Ik denk dat buis en pijp door elkaar worden gebruikt en de diameter etc is afhankelijk van de pijpclasse en dat is alles bepalend voor diameters en dikte etc. Duimse pijp is gewoon 25,4 mm uitwendig in de volksmond hoor. Maar kan ook zoals jij terecht op merkt de inwendige maat zijn en is de officiele maat zoals in de industrie wordt gerekend en betekent 1" vaak een uitwendige diameter van 32 mm afhankelijk van de pijpclasse. Dus....... gewoon altijd er bij vermelden of je inwendig of uitwendig bedoeld voor alle zekerheid en om misverstanden te voorkomen.

Mijn ervaring is ook dat met pijpen en buizen precies hetzelfde word bedoeld.

Bij mij betekent buizen veel zuipen en pijpen....

@ Svalk ,kennelijk nog nooit met fitwerk te maken gehad, dan kom je met 1" is 25 mm erg bedrogen uit, dat is al een te klein voor 3/4"

henkvd schreef :
Nou...
De duims pijp die ik van svalk heb overgenomen is toch echt wel 25mm hoor.
Ik voel me allerminst bedrogen.

Even een vraag, over het zelf maken van een buigapparaat voor RVS buis 25 mm buitenmaat.
Ik ga zelf proberen een buigapparaat te maken om RVS buis 25 mm te buigen.
Daarvoor ga ik een rol draaien (straal 25 cm) met een holling van van 25 mm buis.
Hoever moet de buis in die gleuf vallen om te kunnen rollen? (3/4 ??)
Heeft iemand hier ervaring mee?
Aan de buitenzijde komt natuurlijk een geleiderol. Die kan ik pas maken als de buis er goed in ligt.

Alvast bedankt

deze kerel heeft ook een rvs-plooimachine gemaakt. Misschien helpt dit je verder?

David,

Zoiets heb ik al. Maar dit is massief. De buis moet in een gleuf zitten, om niet te knikken.
En mijn vraag dus hoe diep??

Gr Gert

Hooguit iets meer dan de halve diameter.
Meer lijkt me weinig zin te hebben want daar zal de buiswand niet meer aanliggen.
Maar kijk anders eens bij een bouwmarkt . Daar hebben ze waarschijnlijk ook wel pijpenbuigers en kun je zien hoever daar de holling gaat voor de buizen van 15mm waar die voor zijn.
Je kunt ook eens googelofessionele (hydraulische) pijpenbuigers . Daar kun meeatl ook goed zien hoeven die holte gaat.
Besef trouwens wel dat 25mm rvs buis met de hand buigen vrijwel onmogelijk is. Zelfs met 20*1,5 mm had ik al de grootste moeite.
Ad

Pijp of buis wordt aangeduid met buiten diameter en wanddikte, zo is 25 x 1,5 de standaard in de bootjes wereld.

Een bocht (tot180º) zal ongeveer 5 x de pijpdiameter als straal hebben wanneer het netjes moet zijn. (hart van de pijp).

Buigen gaat heel eenvoudig in een passende groef in een ronde schijf met een slede van ongeveer 4 keer de buisdiameter.
Een slede om ook vóór en na het het buigpunt wat te ondersteunen tegen knikken,
Slede en schijf dienen wel van kunsstof te zijn wanneer je hoogglans inox mooi wilt buigen.
De las niet in binnen- of buitenkant van de pijp, de kans op open scheuren is dan niet helemaal denkbeeldig.
1" gaat prima in een 25 mm buigmal.

Wanneer je b.v. 25 x 2 wilt buigen en je twijfelt aan de sterkte van de kunsstof delen, zet er dan stalen versterkingen buiten op.

Zelf zoiets maken lijkt me onzin voor het bedrag waarvoor je kant en klare dingen koopt, die uitgeprobeerd zijn en ook nog een hele serie mallen hebben voor andere maten.
(Recente prijzen heb ik niet paraat).

Bochten zoals de rondingen van buiskap of bimini, die wals je door ze door iets soortgelijks als het plaatje van Yellow te schuiven, maar dan met drie rollen en niet de beugels die er bij liggen.
Het is daarbij goed opletten wanneer je wat aan de straal ervan wilt veranderen, dat gaat niet gelijk op met de verstelling van de mal.
