Onderwerp: Bocht buigen in rvs 25mm buis

Yellow Boat schreef :
Ik heb vorig jaar samen met SValk nog een RVS buis 170 graden gebogen. De buis is 25,4mm met een wanddikte van 3mm. Makkelijk ging het allesbehalve, maar onmogelijk is het zeker niet.

Oke,
Bedankt voor de input.
Ga het e.e.a. eens proberen.
Eerst starten met een hard houten schijf van 25 cm rond.
En i.d.d. de pijp tot ong de helft in de groef en van Nylon of Delrin een geleiderol maken.
Deze zal zo over de rol moeten lopen, dat de pijp geheel omsloten is.
Ik maak een vork van 40 x 2,5 mm waar de geleiderol in komt.
Ik denk met een lange arm (pijp) toch veel kracht te kunnen zetten.
Het geheel kan ik (vlak) monteren op een loei zware werktafel.
En op heup hoogte kracht zetten.
Zal jullie op de hoogte houden.

Eet eerst een half rolletje van die Prince Maxi's voor het buigen...krijg je pit en vooral een groot moment van..

Of blik spinazie , vaak gezien op tv , dus moet echt wel goed werken !!

Jeroen-pion schreef :
Ben jij al zo oud als ik?

Ik heb buigijzers voor cv leiding liggen. De groef in het profiel is iets meer dan halve diameter diep. Nu is cv leiding dunwandig. Ik weet niet of dat nog wat uitmaakt.

Gewoon proberen hee.
Waar ook veel kracht op komt, is het begin van de te buigen pijp.
Als je met de hand wil buigen is dat (bijna) niet tegen te houden.
Vandaar dat ik het geheel op die werktafel ga monteren,
waar ik een stevig blok op kan monteren.

Enne, spinazie vind ik wel erg lekker............

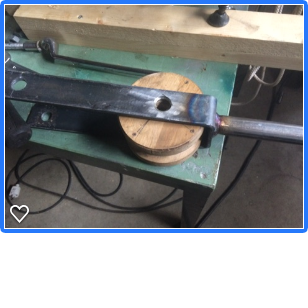

Na de vakantie het projectje weer opgestart.
En een RVS buis 25 mm (gepoogd) te buigen.
Na een klein stukje buigen begaf de vork het.
Deze had ik gemaakt van 50 x 5 mm.

Dus de vork van een sterker ijzer maken.

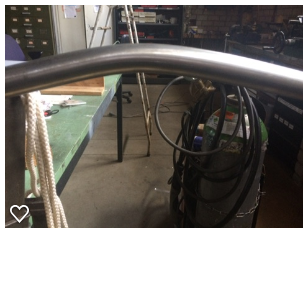

Het stuk dat gebogen is, valt niet tegen...............(nagenoeg) geen vervorming.
Maar er is wel veel kracht voor nodig.................ppppffff.
Oh ja en de werktafel blokkeren, zodat deze niet weg schuift.

Maar het begin is er.

p.s. heb een foto vergeten van die grote rol. Kom z.s.m.

FriendlySailor schreef :
Je buiger ziet er mooi uit en zou het moeten doen en je loopt idd vanzelf tegen de tekortkomingen aan die je dan weer kunt verbeteren en er is idd erg veel kracht voor nodig, ik had indertijd een verlengstuk van 1.5 mtr pijp en toen ging het nog maar amper alleen maar de wanddikte was 3 mm dus dat scheelt ook natuurlijk. Succes !!!

Ik denk dat die van mij ook zoiets is. Zal morgen eens meten.
