Onderwerp: hoe? prototype/mal voor een buisframe

Wat is de gebruikelijke manier om een een mal / prototype / tekening voor een (rvs) buisframe te maken aan boord?

Ik denk dan aan dingen als zonnepaneel- of antennebeugel / bimini / kuiptent / buiskap. En ik zou dat eigenlijk best graag (voor een deel) zelf doen.

Naast een ontwerp vanaf tekening, lijkt het me wenselijk om een en ander aan boord uit te proberen. Zowel ter verificatie, als om ergonomische redenen. Je kan dan stukken beter zien of er niks in de weg zit en dergelijke. Ik dacht zo'n prototype bijvoorbeeld te doen met behulp van electra buis. Die kan met een buigveer prima in vorm gezet worden. Is wel aan de flexibele kant, dus heeft misschien wat extra hulpsteun nodig.
Of zijn hier andere/betere methodes voor?

Er is maar een manier:

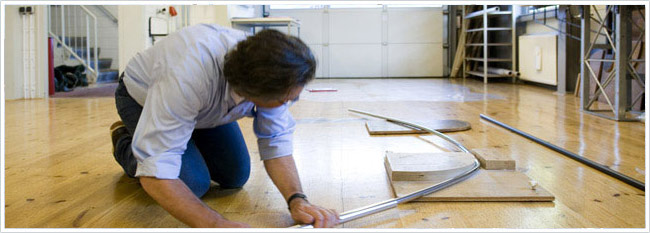

Gebruik een grote plaat underlayment, zaag je bochten en schroef die op die plaat.
Andere methodes zullen wel volgen maar het gaat zo het best zonder torderen en beschadigingen

Ik gebruik daar verwarmingsbuis voor. Is goed te zetten en met de hand te stellen en niet duur. Na akkoord namaken van rvs.
Die is ook niet zo flexibel als pvcbuis

Wij meten gewoon maten die we willen hebben. Breedte onder wordt gemeten. Dan bepalen we de hoogte en breedte boven. Soms een klein tekeningetje, maar doen het meestal uit het hoofd.
Afstand bocht in breedte en hoogte reken je erin mee en die is afhankelijk van je buiggereedschap. Dus er is niet eensgezind iets over te zeggen.
Behalve dan dat een mal maken onnodig is, want het is in te meten en daarna uit te rekenen.

Gepost met de officiële Zeilersforum-app

Aanvullend.....bij Het buigen maken we wel een mal om 100% symmetrisch te komen .
Daar heb je alleen folie en een stift voor nodig.

Gepost met de officiële Zeilersforum-app

Paar interessante reacties, dank daarvoor.
De buigmal van Holtere, met het prototype materiaal van MoonRiver. Prima combi om zonder grote investeringen in buiggereedschappen een prototype te kunnen fabrieken.
Jedre, ik snap dat 't in te meten is, en er is in die zin geen mal/prototype nodig. Het lijkt me in sommige gevallen toch prettig om eerst iets op zijn plek uit te proberen. Daarna de nauwkeurig en netjes symetrisch uitgevoerd in rvs door een derde partij.

Gaat prima zonder mal hoor. Doe er zo ca. 100 per jaar.
Maar als jij het op die manier aan wil vliegen kom je er ook
