Onderwerp: alu buizen plooien

Na mijn projectje van vorig jaar ( nieuw RVS stuurwiel geplaatst met veel advies en steun van ZF) heb ik gemerkt dat ik niet zo makkelijk mee aan mijn plotter geraak. deze staat ( of komt in een navpod) voor het stuurwiel maar om het wat gebruiksvriendelijker te maken ( oa touch) zou ik graag de aluminium beugel wat meer naar voor willen buigen.
De beugel kan ik er niet afhalen maar er is rondom wel plaats
IK dacht deze te buigen ( pakweg 15°) met een buizenplooier. Denken jullie dat dit haalbaar is en indien zo is er iemand regio zeeland/ noordbrabant/antwerpen die zo eentje heeft waar ik mee kan proberen ( buizen ca. 30mm dik alu)

alvast bedankt

Ik neem aan, dat het buizen zijn? En die zijn hol........
Als je die wilt buigen zal je toch een goede pijpenbuiger o.i.d. moeten gebruiken.
Indien dit niet kan, i.v.m. plaats en ruimte, heb je een probleem.

Een holle buis wordt ook wel gevuld met b.v. schelpenzand.
Aan beide zijden afgesloten en dan gebogen, maar wel d.m.v. rollen.

Maar daar ga je weer: Plaats en ruimte.
Is het een optie om een nieuwe te buigen?
En dan mss van RVS??

p.s. ik denk als je de bestaande buis zo probeert te buigen, hij knakt.

Probleem met aluminium is dat sommige soorten zich prima laten buigen, en sommige helemaal niet. EN dat kun je niet van buitenaf zien.

Afhankelijk van de buigradius die je wilt, kan een "niet buigbare" variant afbreken of inknikken. Het enige wat je kunt doen is proberen. Als het lukt, heb je mazzel, als het niet lukt moest je toch een nieuwe maken van RVS.

Als het nu al een gebogen buis is, zal het wel kunnen (maar dan moet je er wel goed bij kunnen uiteraard)
Een pijpenbuiger voor 30 mm pijp kon weleens lastig te vinden zijn, en een buigblok werkt waarschijnlijk erg lastig op een buis die vast zit.

Heb je een foto van de situatie?

is doorzagen en een bochtje ertussen zetten een optie

Hndbuigeres gaan maar tot 22mm , voor 30mm heb je al zoiets nodig: www.hbm-machines.com/producten...-12-ton-pijpenbuiger
Ad

FriendlySailor schreef :
Wanneer is een buis niet hol?

WADnWIND schreef : Beugels die er uit zien als massief en toch hol zijn. Dat zijn buizen.

FriendlySailor schreef :
En uitgerekend JIJ snapt het niet?

hallo allen,

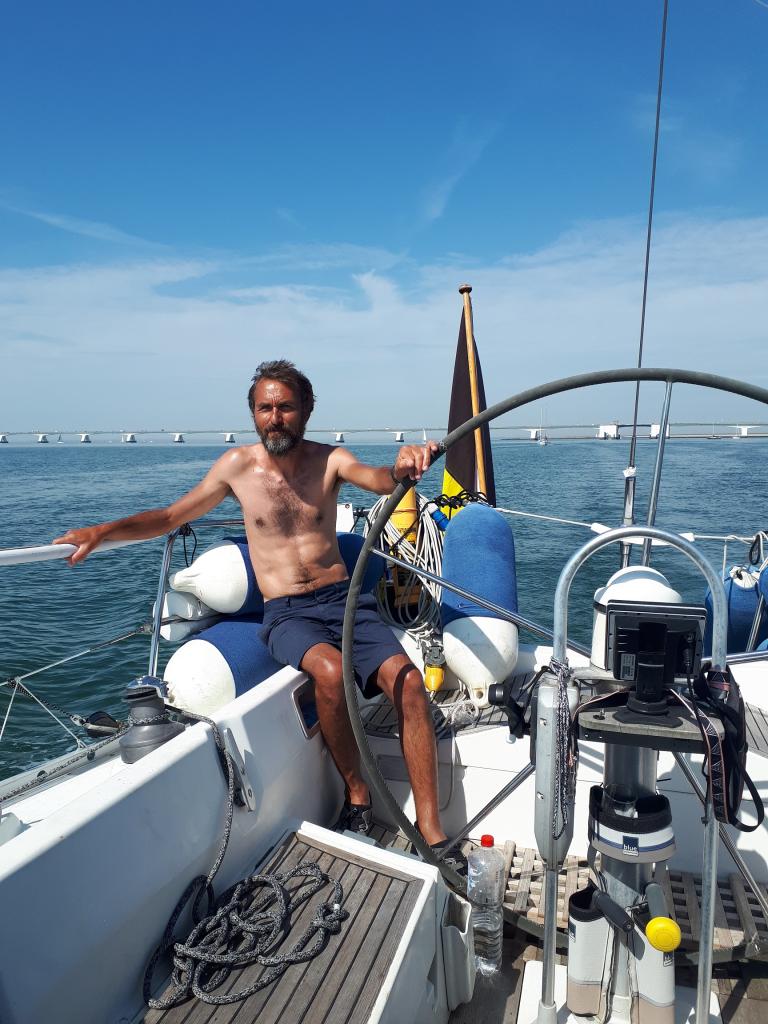

in bijlage een foto van de bestaande situatie. ( do not mind the captain).
het oude plottertje stond nog op een plankje voor de stuurstand. Die gaat nu vervangen worden door een E7 , liefst in een navod. Het kompas heb ik al 10 cm kunnen laten zakken waardoor er meer ruimte is voor de nieuwe plotter.
de alu buizen zouden dus iets gebogen moeten worden van het stuurwiel af.

opties die ik voorbij zag komen
uit de hand plooien; moeilijk wegens manuele buizenplooier van max 28mm ( eurorent)
machinaal plooien; wellicht te weinig plaats
opvullen met zand; moet ik de buizen doorzagen en daarna laten lassen ( ter plaatse in alu niet
eenvoudig)
doorzagen en elleboogje in vervatten ( ook lassen nadien)
nieuwe beugel plooien in RVS en connecteren met alu ( waarschijnlijk met popnagels en anticorrosie
pasta)

dus.... zou ik het volgende willen proberen

doorzagen met voldoende verticaal eind boven en onder, machinaal laten plooien en nadien terug plaatsen met passtuk in een stevige kunststof staaf.... ( lassen gaat niet lukken vrees ik aan boord)
bijkomend voordeel is dat ik de beugel dan eventueel nog wat kan verhogen...

padawan schreef :

Bijlage

3x is scheepsrecht, maar nog geen bijlage

Buis lijkt mij te laag voor optimaal bedieningsgemak.

Wellicht is/zijn deze "Navpodoplossing(en)" beter:

navpod.com/product/ped4402-c/
navpod.com/product/rmx4402/

Sydeliefde schreef : heb ik ook aan gedacht, had de laatste op de boot van mijn vader maar was er geen fan van. Werd te vaak gebruikt als steun bij het naar achter gaan via het stuurwiel.

Heb vandaag de plotter eens met tape gepositioneerd aan de stand. Hij moet inderdaad omhoog om 1. voldoende zicht te hebben op het scherm en 2. het handig door het stuurwiel heen hem te kunnen bedienen.
Ik denk dat het dus niet nodig gaat zijn om de beugel te buigen ( of heel erg weinig)maar ik moet dan een systeempje bedenken om de navpod bovenop de beugel te plaatsen. Misschien door de beugel toch te verhogen.
Wordt een puzzelwerkje maar ben nu zo'n fan van het grotere wiel dat ook dat wel gaat lukken.

padawan schreef :
wacht even, ik heb een kleiner stuurwiel en de hele navigatie erboven, ook ken ik schepen met de navigatie, plotters etc. op een andere plaats, je zit toch niet de hele tijd op dat ding te kijken, is het geen optie je plotter te verplaatsen naar een andere plaats in de kuip

Ber schreef : Was ook een optie maar BB speed en diepte, SB wind en radio.
Langsscheeps plaatsen kan maar vind ik qua vaarrichting verwarrend. Op/ voor het schuifluik is nog plaats maar dat is te ver om het scherm duidelijk te kunnen lezên.
Zeker als je shorthanded vaart heb ik hem graag binnen handbereik.

De oude plotter verhuist trouwens naar de kaartentafel als backup

Je zou met buiskapbeslag twee bevestigingspunten op de bestaand beugel kunnen plaatsen.
Daar kan dan een strip tussen of verder gaan met een stukje 30 mm buis en nog een paar stukjes beslag.
Je hoeft dan niet aan de beugel te lassen, buigen, etc, bevalt het niet kan je het weer verwijderen zonder probleem.

Groet Martin
