Onderwerp: Transducer voor dieptemeter

Transducer voor dieptemeter 21 mei 2024 14:55 #1561120

Bij het repaircafé doen we dat met liefde.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 21 mei 2024 16:01 #1561132

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29067
Ff naar Groningen lees ik.

Gepost met de officiële Zeilersforum-app
ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 21 mei 2024 16:49 #1561144

  • ironman
  • ironman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1377
GRD schreef :
Ziet dat er zo uit?
Zo ja, dit is op te lossen.

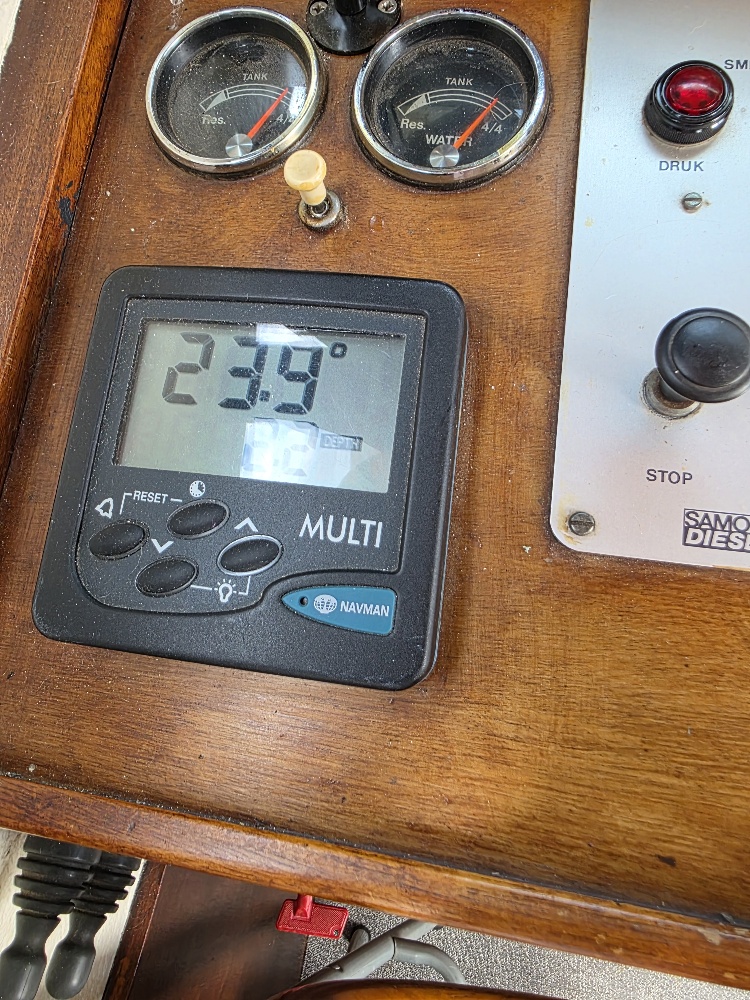

Oh ik wil dan wel heel graag weten hoe jij dat gedaan hebt. Ik heb er ook zo-een. Het display is namelijk niet verbonden met de print door middel zo'n elastomeer ('rubber') strip, maar door middel van een soort bandkabel die op de lcd lijkt te zijn verlijmd, en die heeft losgelaten maar met continue druk toch wel weer wat contact maakt.
geloof niet alles wat je denkt
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 21 mei 2024 18:32 #1561156

  • GRD
  • GRD's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 634
Heel herkenbaar. Ik heb de display gerepareerd en hiervan een video gemaakt. Nog even een VoiceOver toevoegen en dan deel ik hem.

En je hebt een pb ontvangen.
Boot: IF
Vaargebied: Kagerplassen
Youtube: Sailing Marieholm IF
www.youtube.com/SailingMarieholmIF
Laatst bewerkt: 21 mei 2024 18:36 door GRD.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 21 mei 2024 21:31 #1561178

  • ironman
  • ironman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1377
Top! Ik had dit al eens bedacht maar het niet aangedurfd, door de bandkabel met een stukje gum aan de drukken heb ik zijn eerste leven kunnen rekken. Nu durf ik het wel, en gaat hij een tweede leven krijgen. Dank!
geloof niet alles wat je denkt
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 22 mei 2024 05:13 #1561186

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6736
Ik heb het wel eens gedaan bij een thermostaat. https://www.youtube.com/watch?v=JietYkEZgiE
De lijmverbinding met een fohn verwarmen en opnieuw aandrukken. (Moet bij die betreffende thermostaat iedere 3jaar opnieuw (K..lijm))

Soms heb je ook blokjes geleidend rubber tussen lcd en printplaat. Dan helpt het schoonmaken van de kontaktplekken vaak.

Geen garantie dat dit gaat helpen, maar stuk(als in onbruikbaar) was het toch al.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 23 mei 2024 05:18 #1561446

  • ironman
  • ironman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1377
ironman schreef :
Het display is namelijk niet verbonden met de print door middel zo'n elastomeer ('rubber') strip, maar door middel van een soort bandkabel die op de lcd lijkt te zijn verlijmd, en die heeft losgelaten maar met continue druk toch wel weer wat contact maakt.

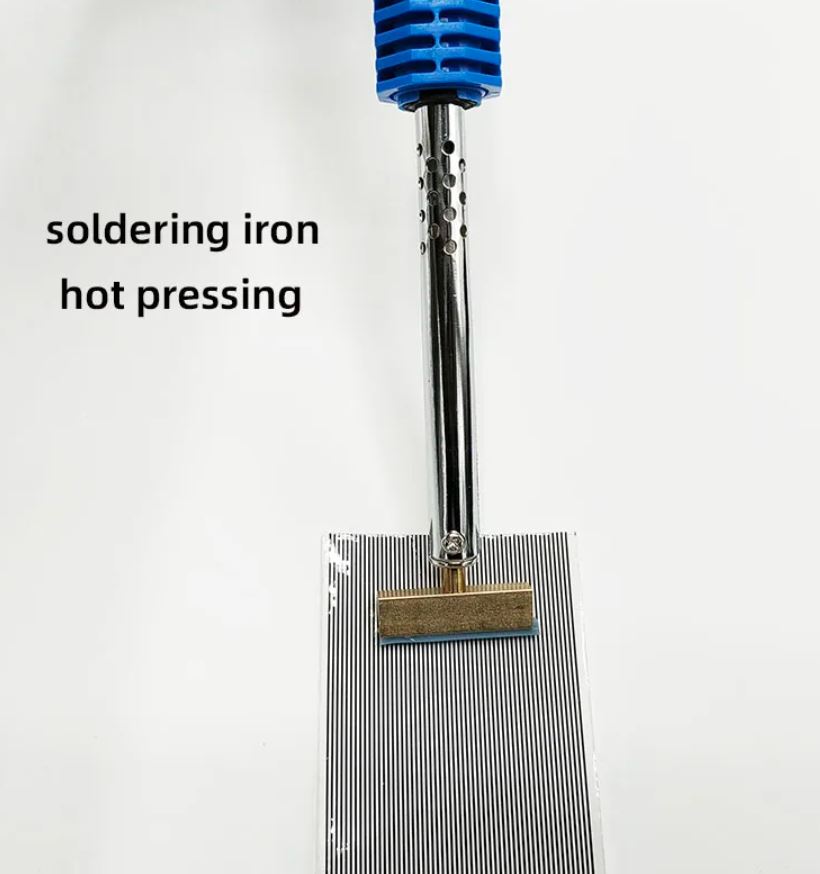

Ik heb dat 'bandkabel' gevonden, en hoe je die vastmaakt op de lcd: 5 seconden aandrukken bij 250 °C. Keep you posted. Dank gaat uit naar grd.



nl.aliexpress.com/item/1005005111760663.html
Bijlagen:
geloof niet alles wat je denkt
Laatst bewerkt: 23 mei 2024 09:35 door ironman.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 24 mei 2024 18:19 #1561884

  • marcelv
  • marcelv's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 35
GRD schreef :
Ziet dat er zo uit?
Zo ja, dit is op te lossen.

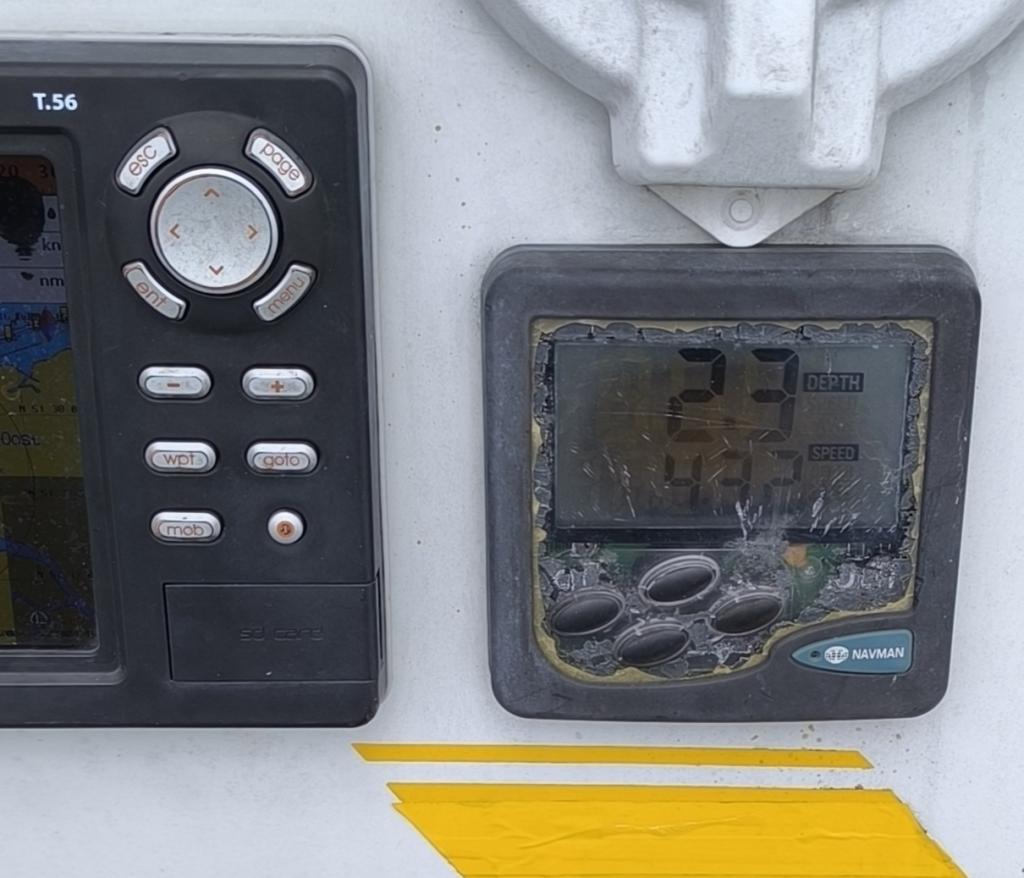

Nee, en of 2 van de lagen folie die over het scherm zit is helemaal verweerd,
Daarmee is het scherm alleen nog maar af te lezen als je er precies voor zit.
Segmenten werken gewoon...

Een vervangend kapje zou al genoeg zijn...
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 25 mei 2024 09:23 #1561955

Hi Marcel, ik heb de hele set afgelopen winter vervangen. Kon nergens meer een schoepje vinden.
Het oude display (+ de rest zoals diepte transducer) heb ik nog, dus laat maar weten of je die kunt gebruiken
Van een Harley naar een Hurley...
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 25 mei 2024 12:58 #1562002

  • marcelv
  • marcelv's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 35
zeker. Heb je een PM gestuurd.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 31 mei 2024 20:23 #1563577

  • GRD
  • GRD's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 634
ironman schreef :
GRD schreef :
Ziet dat er zo uit?
Zo ja, dit is op te lossen.

Oh ik wil dan wel heel graag weten hoe jij dat gedaan hebt. Ik heb er ook zo-een. Het display is namelijk niet verbonden met de print door middel zo'n elastomeer ('rubber') strip, maar door middel van een soort bandkabel die op de lcd lijkt te zijn verlijmd, en die heeft losgelaten maar met continue druk toch wel weer wat contact maakt.

Hierbij de betreffende video met uitleg.

Navman 3100 multi display repair - DYI Sailing Marieholm IF
Boot: IF
Vaargebied: Kagerplassen
Youtube: Sailing Marieholm IF
www.youtube.com/SailingMarieholmIF
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 10 juni 2024 08:33 #1565183

  • marcelv
  • marcelv's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 35

@Hurley Girly

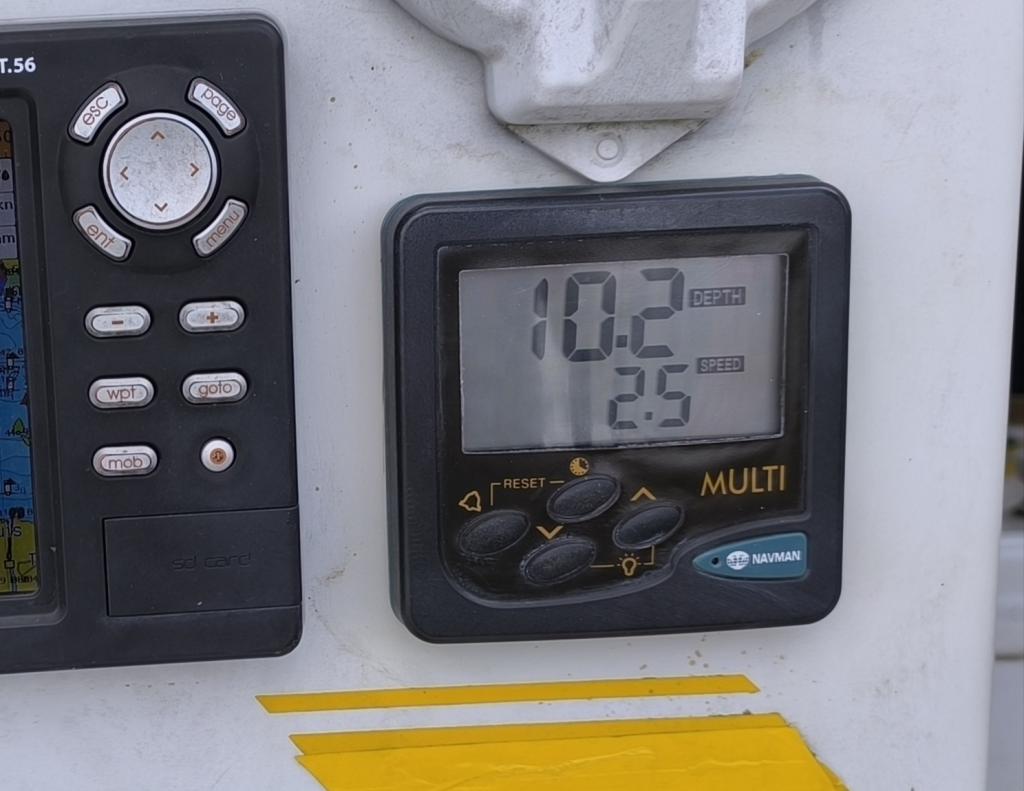

Super bedankt!! Afgelopen weekend geinstalleerd en wat een verschil!
Kan weer diepte aflezen vanaf de helmstok B)




Laatst bewerkt: 10 juni 2024 08:34 door marcelv.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 10 juni 2024 15:37 #1565304

Ziet er weer keurig uit!! Blij dat ik je blij kon maken.. :-)
Van een Harley naar een Hurley...
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 10 juli 2024 09:17 #1571331

  • ironman
  • ironman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1377
ironman schreef :
Ik heb dat 'bandkabel' gevonden, en hoe je die vastmaakt op de lcd: 5 seconden aandrukken bij 250 °C. Keep you posted. Dank gaat uit naar grd.



nl.aliexpress.com/item/1005005111760663.html

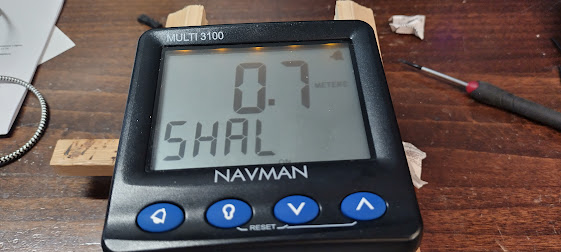

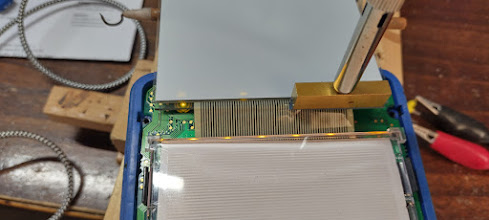

Bestaande bandkabel aangedrukt met voornoemde soldeerbout, en we kunnen weer even door! Wie hem wil lenen...





Het bandkabeltje heeft overigens een pitch van 0.9 mm, 62 adertjes over ruim 55mm.
geloof niet alles wat je denkt
Laatst bewerkt: 10 juli 2024 09:44 door ironman.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 21 juli 2024 14:47 #1573320

  • ironman
  • ironman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1377
Voor de annalen het volgende: het terug aansmelten van de oude bandkabel bleek toch niet helemaal betrouwbaar; de lijm was toch uitgehard.

Nieuw stukje bandkabel (als eerder afgebeeld) met de juiste pitch (afstand tussen adertjes) afgesneden, oude kabel plakresten liet zich verwijderen van de printplaat en het display met thinner en daarna alcohol. De nieuwe bandkabel is van dun, maar hard plastic folie.

Het schutvel laat zich heel lastig verwijderen, maar daarna is het kabel zelfklevend, dus makkelijk aan te brengen. Na aandrukken met een vinger werkt het display al, en is de kabel nog wel los te trekken en eventueel te herpositioneren. Na aandrukken met een hard plastic puntje (balpen) zit de zelfklevende lijm al erg vast, en is het niet meer zonder schade los te trekken. Daarna heb ik nog aangesmolten met de soldeerbout en lijkt het echt 100% goed te zitten deze keer.
geloof niet alles wat je denkt
Alleen ingelogde leden kunnen reageren.
