Onderwerp: Transducer voor dieptemeter

Transducer voor dieptemeter 26 nov 2023 19:36 #1525072

  • Folkboot
  • Folkboot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 80
De transducer van mijn dieptemeter (navman multi 100) is defect. Hij zat in de kielbalk van mijn houten Folkboot net voor de gietijzeren kiel op 50cm boven het laagste punt en had een diameter van 32mm. De toepasbare diameter is beperkt door de vorm van de boot. De nasa clipper transducer met een diameter van 38 mm zou passen, echter deze begint volgens de spec pas bij meer dan 80cm waterdiepte onder de transducer.
Wie weet een transducer met een diameter van 32 mm (40mm zou nog kunnen als hij niet te hoog is) en werkend vanaf 50 cm. Voor de navman zou de frequentie 150khz moeten zijn. Of heeft iemand een andere oplossing op een houten Folkboot.

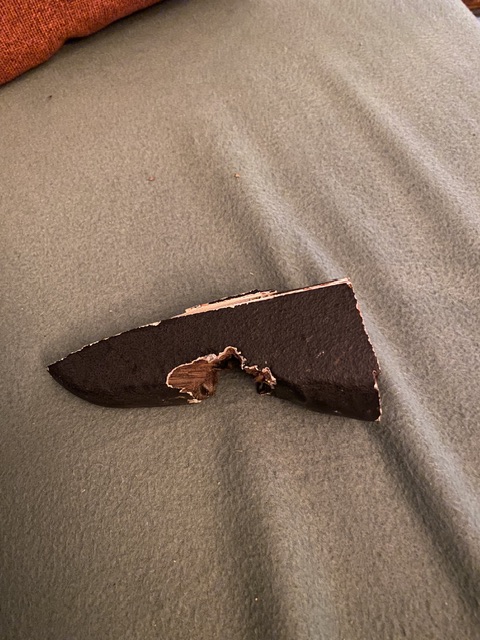

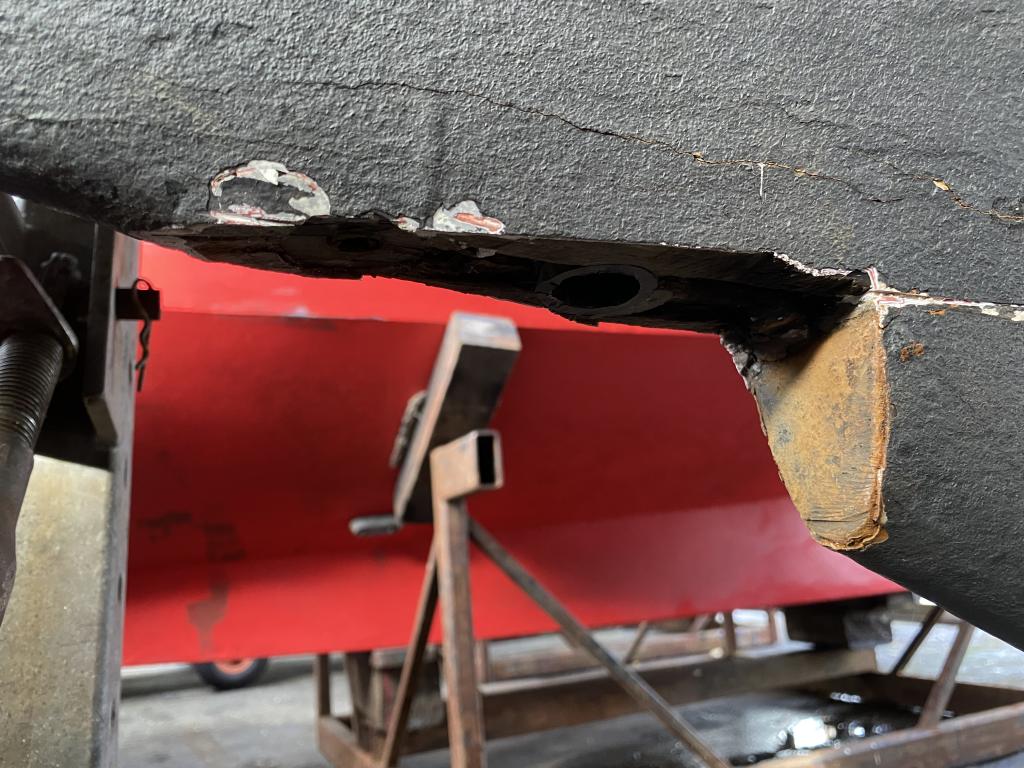

Op de fotos is te zien waar de transducer zat, het stuk hout is ca 15cm lang en 4cm dik


A Folkboat found me….
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 26 nov 2023 20:19 #1525079

  • Ndbpw
  • Ndbpw's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 172
Aandtsystems in de uk levert nog steeds transducers met kleinere diameter. Ik heb 2 seizoenen geleden een nieuwe in het bestaande kleine gat gemonteerd. Is origineel b&g specificaties, even checken dus of dat compatibel is, anders ook klokje er bij bestellen.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 26 nov 2023 20:25 #1525081

  • Ilex
  • Ilex's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8294
Is die houten spie speciaal gemaakt om een transducer in te steken? Of heb je een stuk weggezaagd?

Geen idee van kleine transducers, maar misschien kan montage anders?

Bij mijn hout-epoxy romp heb ik van binnenuit het hout weggeschuurd tot op het glasweefsel dat de buitenkant vormt.
Nadien de ontstane diepte opnieuw gevuld met laagjes glasweefsel.
De transducer vastgezet met kit.
Geeft zijn signaal nu perfect door de romp heen.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 26 nov 2023 20:51 #1525087

  • Folkboot
  • Folkboot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 80
“Aandtsystems“? Als ik erop google vind ik niet iets over transducers… typo?
A Folkboat found me….
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 26 nov 2023 20:58 #1525088

  • Folkboot
  • Folkboot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 80
ILEX
Ik heb een aantal jaren geleden de romp kaal gehad. Ik wist dat er een stuk hout voor de kiel zat waar de transducer in zat. Ik heb dat eruit gezaagd op de lijm/kitnaad. Daarom weet ik dat de oude sensor 32mm in diameter is.

Ja ik ben op zoek naar een andere montage als ik geen kleine transducer vind.

De boot heeft een massieve kielbalk met een hoogte van ca 15cm. De planken naast de kielbalk lopen in het voorschip te vertcaal om een transducer op te plaatsen.
A Folkboat found me….
Laatst bewerkt: 26 nov 2023 20:59 door Folkboot.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 26 nov 2023 21:09 #1525090

  • AdB
  • AdB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4016
A and T systems misschien?
Of A&T systems ?

A
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 26 nov 2023 21:21 #1525094

  • Folkboot
  • Folkboot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 80
Gevonden:AandT instruments heeft Depth sensor 32mm housing …. Zijn wel prijzig :(
A Folkboat found me….
Laatst bewerkt: 26 nov 2023 21:21 door Folkboot.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 26 nov 2023 21:37 #1525098

  • Ndbpw
  • Ndbpw's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 172
Folkboot schreef :
“Aandtsystems“? Als ik erop google vind ik niet iets over transducers… typo?

Excuus, moet zijn aandtinstruments :(
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 09:07 #1525148

Zou dit wat zijn:

Nasa 150kHz Depth Transducer





Nasa 150Khz Depth Transducer
Replacement depth transducer with 7m of cable.
• Supply voltage: 12V DC
• Power consumption: nominal 120mA
• Power output: 100w + pulse
• Operating frequency: nominal 150kHz
• Dimensions: Length Overall: 106mm, Face Dia: 38mm, Thread Dia: 16mm
Suitable for use with Nasa Clipper, Target & Stingray instruments.
For In-Hull mounting kit see product code: 220035, for Thru-Hull mounting kit see product code: 220048
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 10:07 #1525155

  • Folkboot
  • Folkboot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 80
procentje20 schreef :
Zou dit wat zijn:

Nasa 150kHz Depth Transducer
Ja, maat en prijs zijn goed. Maar ik las in specificaties dat deze transducer bij 80cm begint te meten, dat zou 30 cm te weinig zijn omdat ik hem 50 cm boven onderkant kiel monteer. Of heb je andere ervaringen met deze transducer.
A Folkboat found me….
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 10:41 #1525161

Folkboot schreef :
Of heb je andere ervaringen met deze transducer.

Ik heb er geen ervaring mee. Ik kon me herinneren een hele lange dunne transducer eerder in mijn handen te hebben gehad. En moest even googlen om hem terug te vinden. Ik heb er nooit mee gevaren.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 11:20 #1525165

Folkboot schreef :
procentje20 schreef :
Zou dit wat zijn:

Nasa 150kHz Depth Transducer
Ja, maat en prijs zijn goed. Maar ik las in specificaties dat deze transducer bij 80cm begint te meten, dat zou 30 cm te weinig zijn omdat ik hem 50 cm boven onderkant kiel monteer. Of heb je andere ervaringen met deze transducer.


Hoe werkt dat eigenlijk; wat bepaalt de minimum meetbare diepte in een systeem? Wat wordt daarbij door de transducer bepaald en wat door het instrument?
Laatst bewerkt: 27 nov 2023 11:21 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 11:43 #1525170

  • Ilex
  • Ilex's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8294
Als je graag op de limiet zeilt... Anders is die 30cm extra een ingebouwd veiligheidje
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 12:12 #1525181

  • daan1508
  • daan1508's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1372
Ilex schreef :
Als je graag op de limiet zeilt... Anders is die 30cm extra een ingebouwd veiligheidje

Nee, in de praktijk werkt het niet als een ingebouwde veiligheidke:
Bij de Nasa Clipper in mijn boot gaat vanaf 40cm diepteaanwijzing (gever zit 40cm onder water, diepgang van de boot is 80cm) gaat de meter langzaamaan weer meer aanwijzen. De aanwijzing staat meestal rond de 1 meter onder de kiel.
En daar heb je precies niks aan: je moet continu naar het display staren om te zien dat het mis aan het lopen is, als je al kunt onderscheiden dat het foutaanwijzing is i.p.v. dat het weer dieper wordt.
Dat schiet voor geen meter op.

Je hebt gewoon niks aan de uitlezing als het ondieper dan 1 meter wordt, en dat is exact wanneer je 'm nodig hebt.
Stevenaak "Maria", 1879 (Kromhout 6LS)
Leisure 23SL "Maggie Mae" (VP MD5A/110S, was MB2A/50S)
Omgebouwde Juniorvlet "Kikker" met zijzwaarden
ex: Victoire 22 "Penny Lane" (Honda 5pk 4takt)
Laatst bewerkt: 27 nov 2023 12:12 door daan1508.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 16:55 #1525251

Folkboot schreef :
procentje20 schreef :
Zou dit wat zijn:

Nasa 150kHz Depth Transducer
Ja, maat en prijs zijn goed. Maar ik las in specificaties dat deze transducer bij 80cm begint te meten, dat zou 30 cm te weinig zijn omdat ik hem 50 cm boven onderkant kiel monteer. Of heb je andere ervaringen met deze transducer.

Die minimum diepte gaat niet over de transducer, maar over de zender/ontvanger.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 17:13 #1525255

  • Folkboot
  • Folkboot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 80
It Paradyske schreef :
Folkboot schreef :
procentje20 schreef :
Zou dit wat zijn:

Nasa 150kHz Depth Transducer
Ja, maat en prijs zijn goed. Maar ik las in specificaties dat deze transducer bij 80cm begint te meten, dat zou 30 cm te weinig zijn omdat ik hem 50 cm boven onderkant kiel monteer. Of heb je andere ervaringen met deze transducer.

Die minimum diepte gaat niet over de transducer, maar over de zender/ontvanger.

Bij dit product zitten alle drie de functies transducen/zenden/ontvangen toch in een component die door Nasa aangeduid wordt als transducer?
A Folkboat found me….
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 17:15 #1525258

Nee, er zit een coaxkabel aan die naar de zender/ontvanger gaat.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 17:47 #1525262

  • Folkboot
  • Folkboot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 80
Dus het kastje waar ik de coax inplug bepaalt het bereik? Is het niet de frequentie van de “transducer” die het bereik bepaalt?.
A Folkboat found me….
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 17:50 #1525264

Klein beetje, maar vooral het kastje.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 18:45 #1525274

  • Folkboot
  • Folkboot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 80
It Paradyske schreef :
Klein beetje, maar vooral het kastje.

Dat klinkt hoopvol.
De nasa 150kHz tranducer zou moeten werken met mijn oude Navman 100 multi. Ook Navman zou met 150kHz werken. In de handleiding van de Navman 100 zag ik een instelmogelijkheid van de dieptemeter. Ik weet nu dat het de zender/ontvanger is. Minimale meting van 4, 2.9 of 1.8feet. Met die laatste heb ik de waarde die ik zoek.
Enkel een praktisch puntje dat nasa een male coax connector gebruikt en op mijn navman een female tulp zit. Dat kan ik eenvoudig aanpassen. Ben benieuwd…

Kan dit kloppen?
A Folkboat found me….
Laatst bewerkt: 27 nov 2023 18:47 door Folkboot.
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 19:15 #1525280

Oh, die instellingen kan ik me niet herinneren.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 27 nov 2023 20:12 #1525289

Wellicht vind je nog een 2e hands transducer van Navman. Een forumlid alhier heeft in april zijn Navman-set vervangen. Ik heb hem net een pb gestuurd aangezien ik interesse heb in het schoepje van de log. Onderweg naar de winterhaven deed hij het nog en bij het uit het water halen was het verdwenen, balen.

Maar goed, mocht ik nergens een schoepje kunnen vinden dan moet ik helaas een nieuw setje kopen. Dan zou ik je weer evt. aan de diepte transducer kunnen helpen ;-)
Van een Harley naar een Hurley...
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 21 mei 2024 09:30 #1561052

  • marcelv
  • marcelv's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 35
@Hurley Girly en heb je je schoepje van je log nog kunnen vinden?

Ik heb er (paar jaar geleden) met veel moeite nog ergens op een obscure site een kunnen bestellen.
Maar goed.. Mijn vraag...

Ik heb een werkende diepte transducer en min of meer werkend log met schoepje... maar display is onleesbaar geworden door slijtage.

Ben dus op zoek naar een (evt defecte, maar intacte behuizing) Navman multi 100 klokje
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 21 mei 2024 10:33 #1561068

  • GRD
  • GRD's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 633
Ziet dat er zo uit?
Zo ja, dit is op te lossen.


Boot: IF
Vaargebied: Kagerplassen
Youtube: Sailing Marieholm IF
www.youtube.com/SailingMarieholmIF
Alleen ingelogde leden kunnen reageren.

Transducer voor dieptemeter 21 mei 2024 11:07 #1561072

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 28802
Alles is op te lossen, moet je het wel zelf doen. Blijft oude elektronica.
Ik denk dat niemand 20-30 jaar oude klokjes voor je gaat opknappen.
ZF informatie kanaal Telegram: t.me/zeilersforum
Laatst bewerkt: 21 mei 2024 11:07 door Calidris.
Alleen ingelogde leden kunnen reageren.
