Onderwerp: Instelling dieptemeter

Orange Sunset schreef :
juist !
want ik zeg; bij 1,5 lopen we vast...

grover schreef :
nooit geen problemen is dus eigenlijk altijd problemen

Uitermate leerzame discussie in dit draadje.
Maar vergeten we optie 4 niet?

Ik krijg gelijk weer stagspanningmeetster beelden in m'n hoofd

keeszeiler schreef :
Dat is de analoge variant van optie 1

Optie 1! Helaas kan er bij een NASA Clipper dieptemeter (zat sl op de boot) geen negatieve offset worden ingesteld. Die zou ik nodig hebben omdat de dieptemeter op 40cm onder water zit. Domme software.
Optie 2 is voor mij zinloos want mijn boot heeft een hydraulisch ophaalbare kiel. Afhankelijk van het vaarwater varieert de diepgang dus.

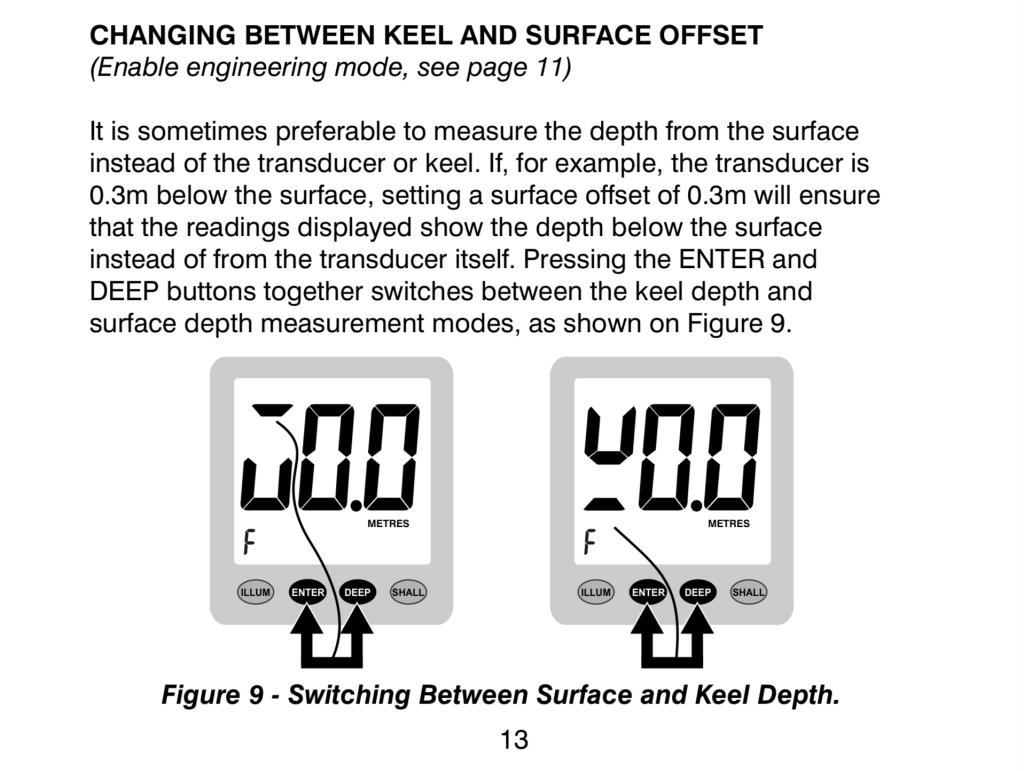

Bij optie 1 is geen negatieve maar positieve offset nodig. Dat kan die toch wel?

Nachtvlinder schreef :
Toch wel, maar misschien heb ik me verkeerd uitgedrukt.
Mijn NASA Clipper dieptemeter geeft 1,2m aan wanneer het in werkelijkheid 1,6m is. Dat is omdat de sonde 0,4m onder water zit. De enige instelling in de Clipper is om een positieve compensatiewaarde in te vullen om bijv. de diepte onder de kiel als 0 in te stellen, wat lastig is bij een variabele kieldiepte.
Wil je de diepte vanaf het wateroppervlak hebben dan zou je met -0,4m willen aangeven dat de sensor zelf al op een diepte van 0,4m zit … en dat kan dus niet. NASA heeft mij dat ook bevestigd.
Dus een kwestie van een beetje hoofdrekenen en er telkens 0,4m bij de getoonde diepte optellen.
Bij mijn variabele diepgang kan ik gelukkig behoorlijk variëren (1,25m) al neemt dan de mogelijke verlijering dan wel toe.
Op de Fluessen zet ik de kiel meestal op zo’n 1,4 - 1,5m.

Maar met jouw voorbeeld ga ik beslist nogmaals kijken of het misschien toch mogelijk is. Bedankt voor de tip.

In mijn geval hou ik het simpel (daar hou ik wel van) en heb `m zo ingesteld dat het apparaat doet zoals het apparaat heet. Dieptemeter meet de waterdiepte.
Anders had dat ding "water onder mijn kiel meter" geheten

Waterrimpels schreef :
Helaas is mijn NASA Clipper Duet waarschijnlijk van een ouder type. De knoppen in het midden hebben een soort andere betekenis. Gelijktijdig indrukken is de optie om the shallow depth alarm in te stellen. Ik kan geen ‘engeneering mode’ vinden.

Dit staat in de manual van mijn type Clipper Duet:
“DIEPTE VAN DE KIEL INSTELLEN De Dieptemeter meet de afstand vanaf de transducer tot de zeebodem. Indien het vaartuig met een kiel is uitgerust dan is het vaak wenselijk om over een aanwijzing van de diepte onder de kiel te beschikken. Daartoe kan de z.g. “offset” (diepte kiel minus diepte transducer) als volgt in het instrument worden ingevoerd: Activeer de configuratie mode van het instrument. In het display verschijnt dan SET ENG. Toets nu SPEED, waarna in de bovenste helft van het display USET zal verschijnen en in de onderste helft de huidige offset waarde van de kiel. Met de TRIP en TOTAL toetsen kan deze waarde worden verlaagd of verhoogd. Door het bedienen van de SPEED toets wordt deze waarde geactiveerd. In het display zal kortstondig CON verschijnen ter bevestiging van de handeling en daarna volgt terugkeer naar het SET ENG display. Als geen andere wijzigingen zijn vereist bedien dan de ILLUM toets voor terugkeer naar normaal bedrijf.”

Even uit mijn hoofd gezegd, wellicht kun je naar de Engenering Modus gaan door de spanning van het instrument uit te schakelen, de Illum-toets in te drukken en dan de spanning inschakelen.

www.waterrimpels.nl/nasa-clipper-echosounder/

Waterrimpels schreef :
Lastig om alleen te testen, de voeding gaat nl via het schakelbord bij de kaartentafel en de meter zit bij de stuurstand. Volgend weekend nog een poging wanneer ik met vrienden ga zeilen, maar ik vermoed dat de Clipper Echosounder nieuwer is dan mijn Clipper Duet en nu ook meer instellingen heeft.

Bespaar je de moeite sjetonneke, de Clipper Duet heeft niet de optie om de offset in te stellen en zo de werkelijke waterdiepte te meten. Was voor mij de reden om voor een aparte dieptemeter en een apart log te gaan van Clipper. De Clipper Depth kan we de werkelijke diepte weergeven.

Dat was ook mijn conclusie. Misschien dat ik in de toekomst nog eens over ga op een N2K combi van log en diepte. Vooralsnog houd ik het bij wat eenvoudig hoofdrekenen.
