Ik zal even e.e.a. proberen helderder in beeld te krijgen zodat we de juiste conclusies kunnen trekken.

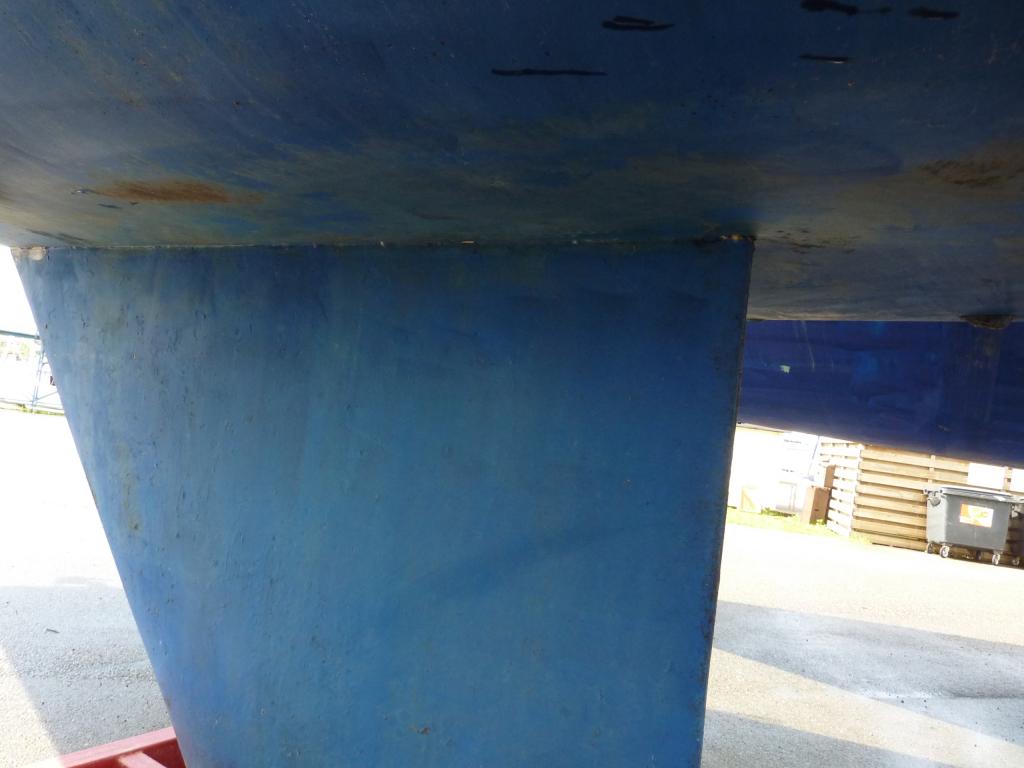

Hier een foto van de kiel:

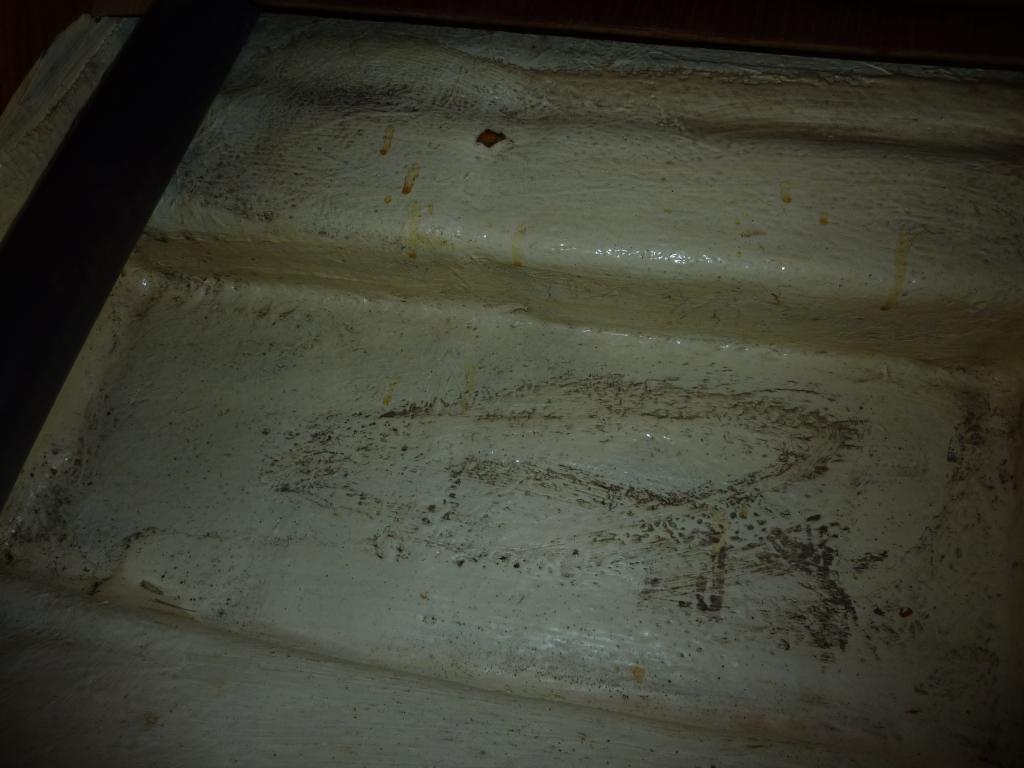

Hier is te zien dat het laatste stukje van de kiel de vlakke bodem indeukt

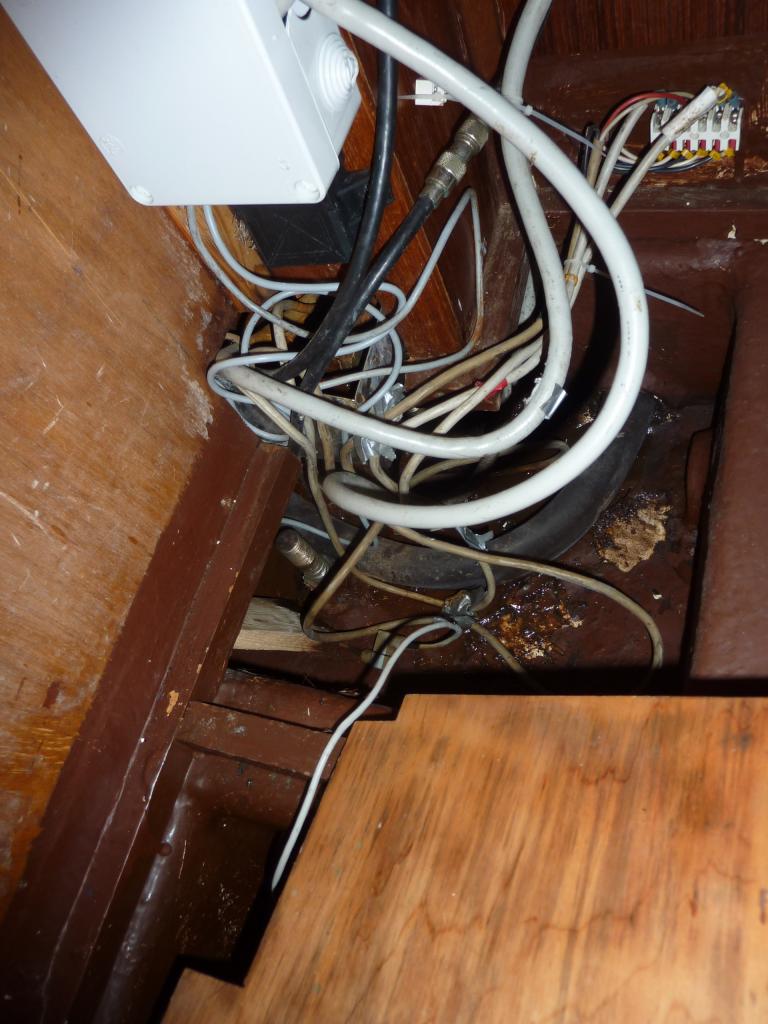

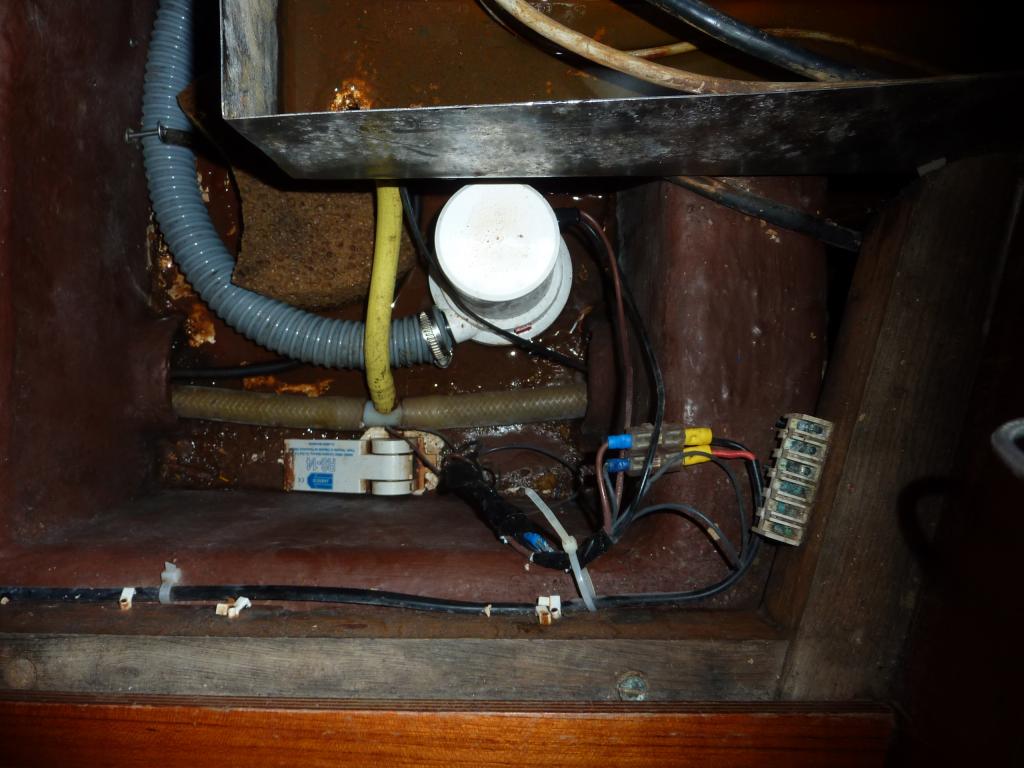

Hier een foto van de achterste kielbouten, onder het bruine plankje zit dus het omhoog gedrukte wateropvang bakje, daaromheen zit nog een houten plank, deze heb ik verwijderd en hieronder zit 1 kielbout, zie hiervoor de volgende foto.

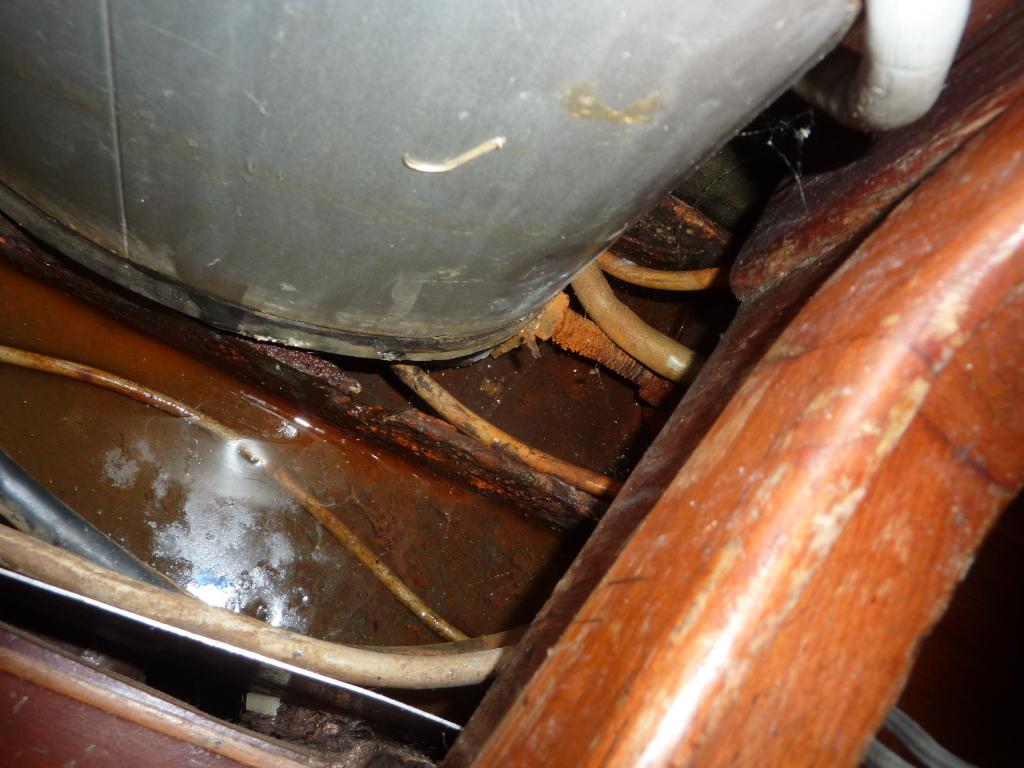

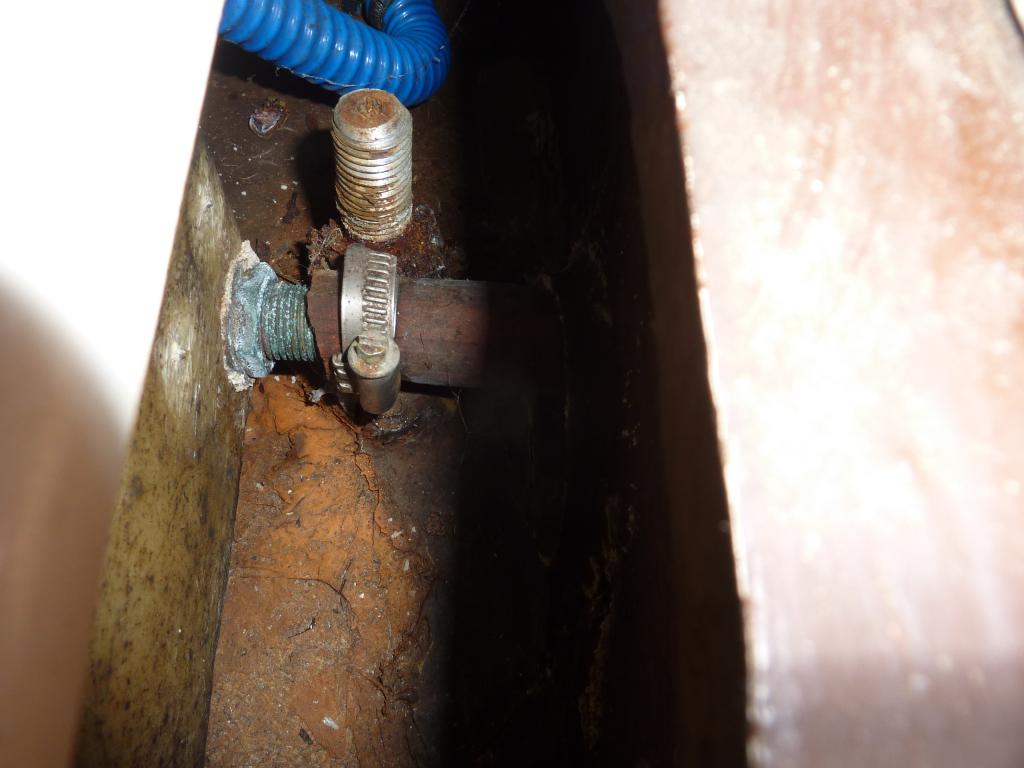

Hier zien we dus een toevoerslang voor het waterbakje met daarachter één keilbout van een kleiner formaat dan de overige kielbouten, de moer is verroest in dit geval.

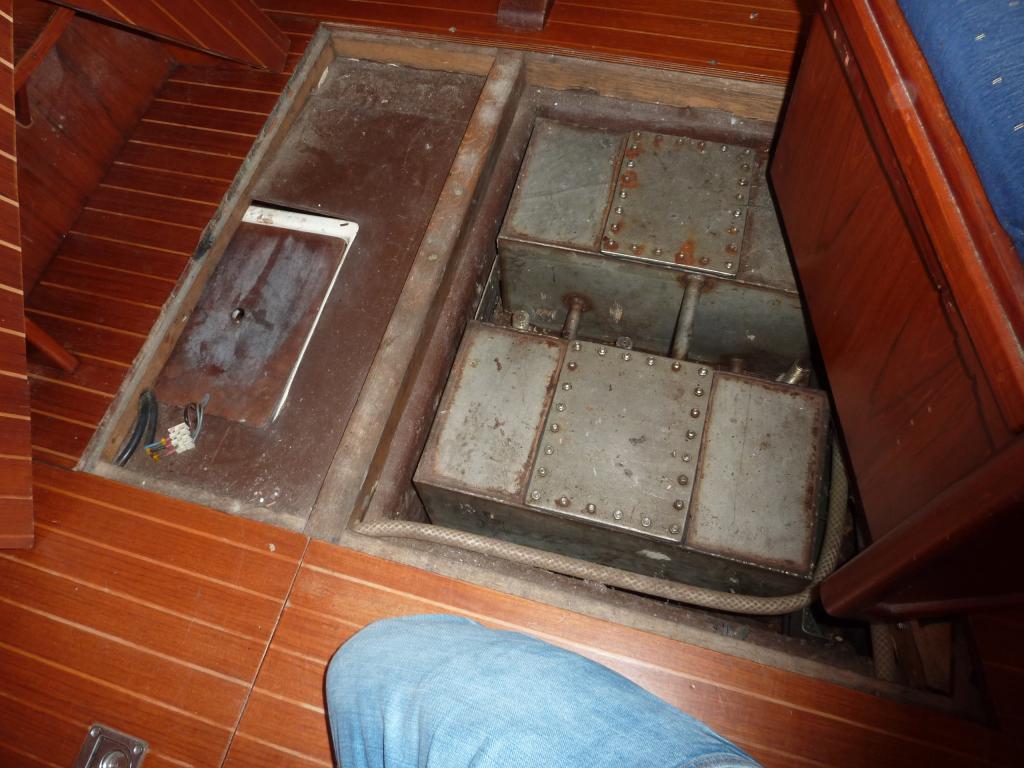

De volgende kielbouten zitten tussen de watertanks, hier zitten in totaal 4 kielbouten achter elkaar (niet naast elkaar) en zover ik kan zien zitten er stalen plaatjes onder van +/- 40 x 100

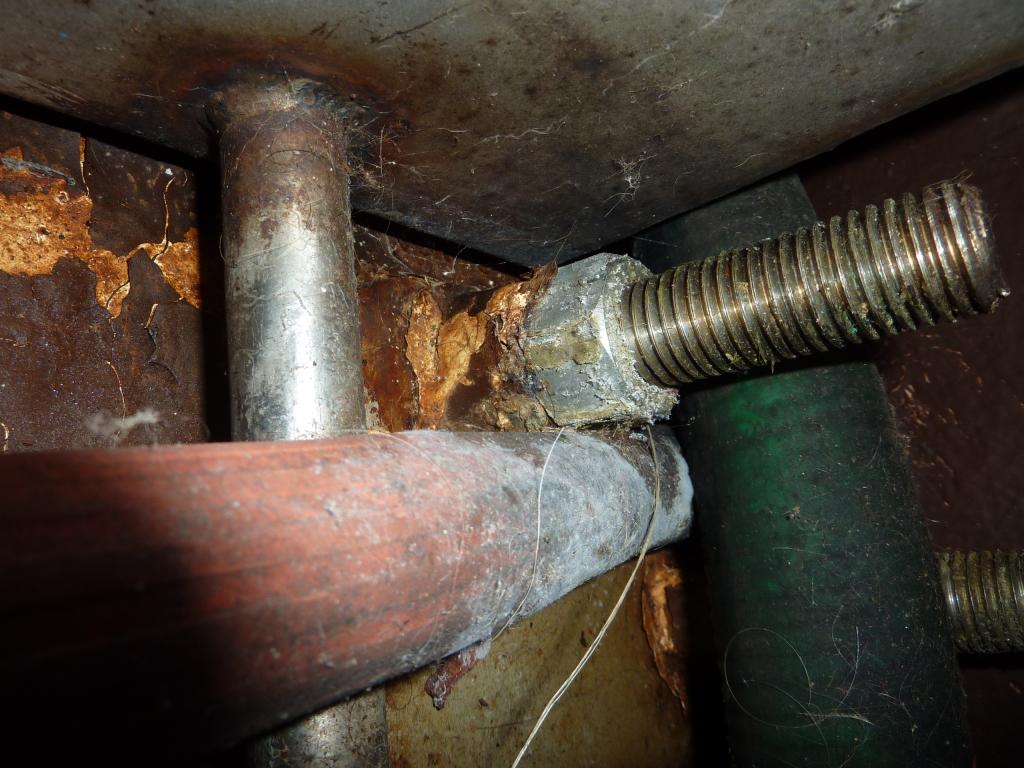

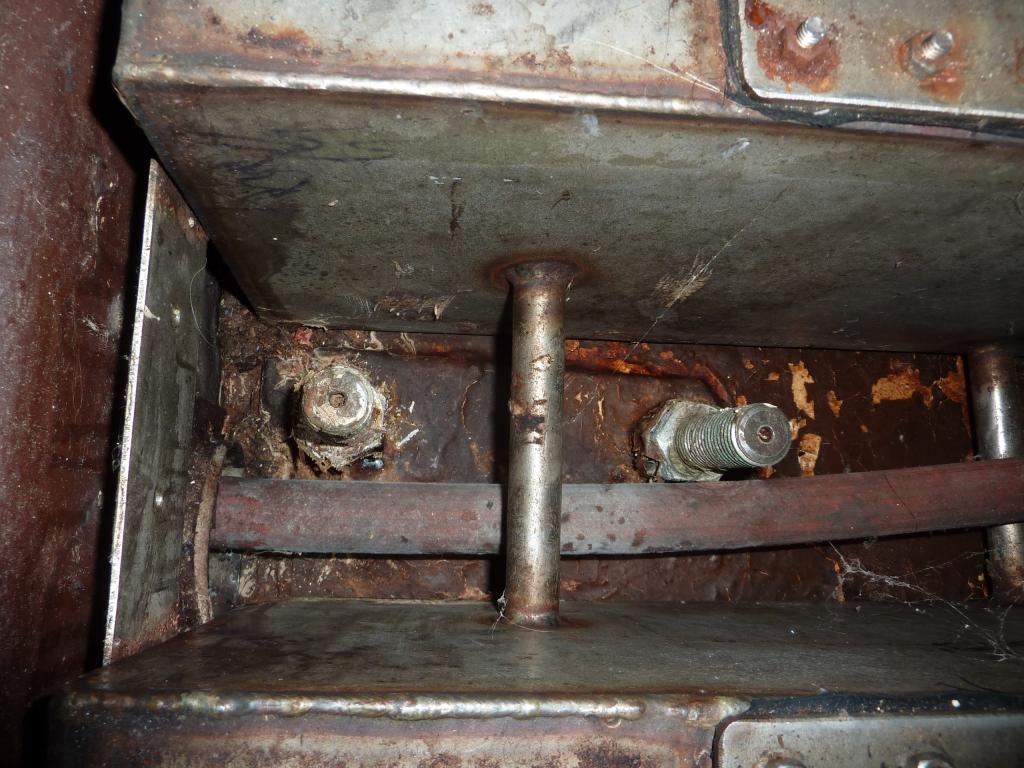

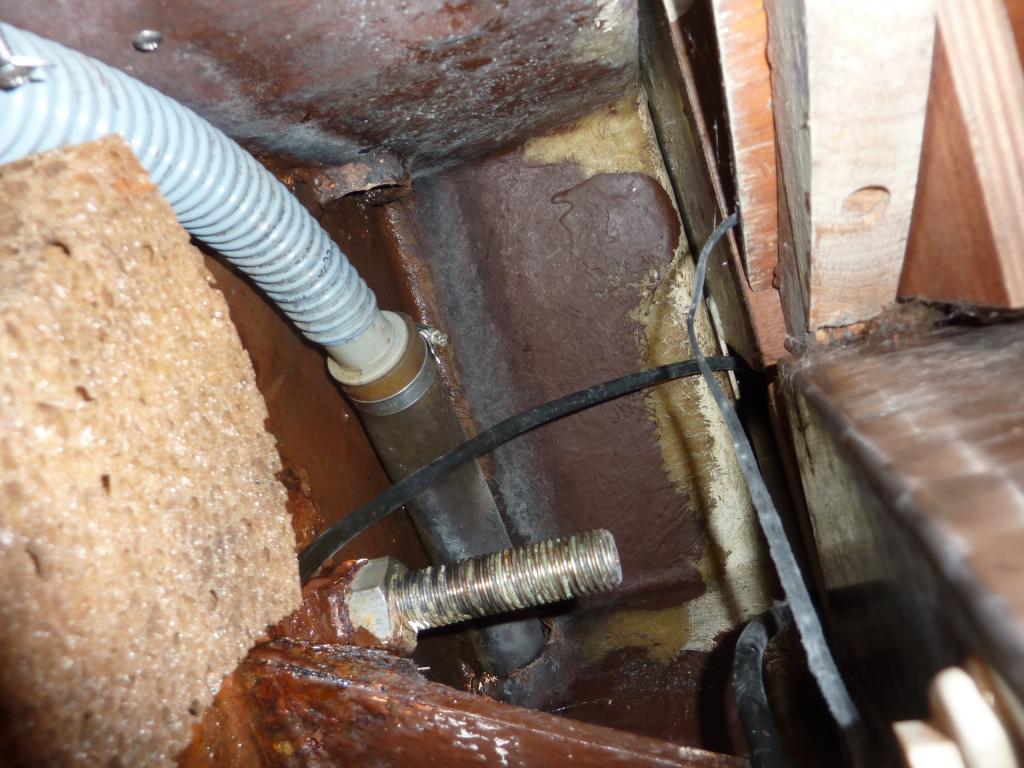

Zie hier de volgende kielbouten die tussen de water tank zitten

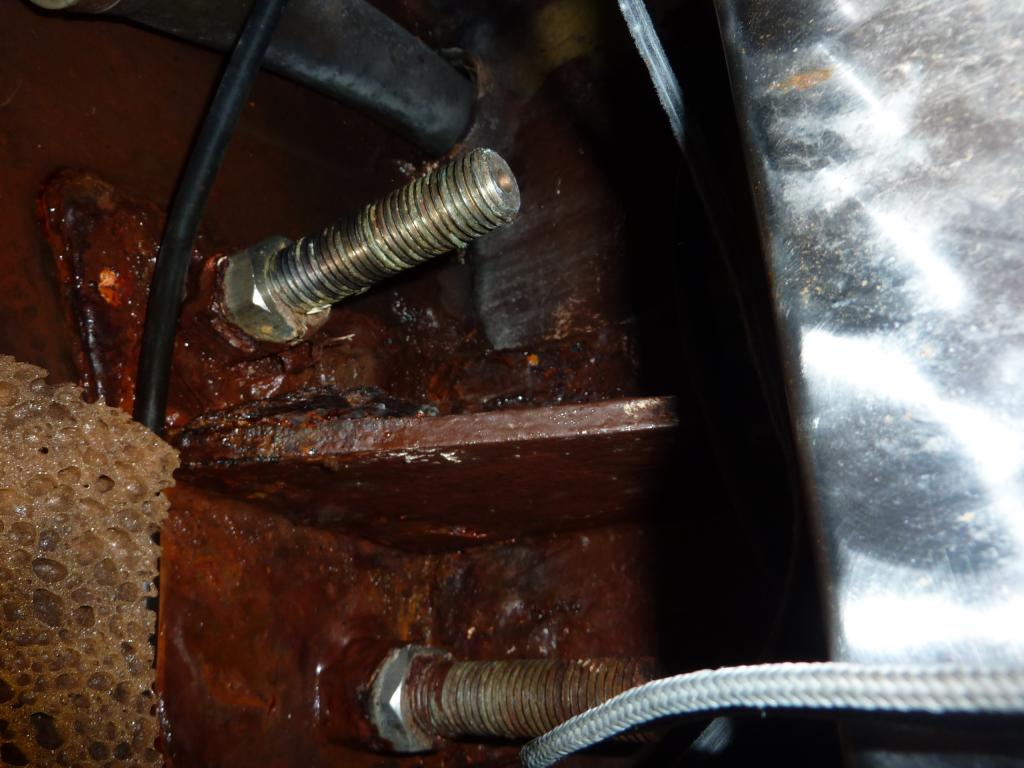

Vervolgens komen deze twee kielbouten, dus 1 set van twee bouten
en dan komen we aan bij de mastvoet steun, het betreft een doorgestoken mast die rust op een (in het verleden gegalvaniseerd) stalen voet die uit twee delen bestaat, tussen de twee delen zit een rvs water opvangbak voor water wat via de mast in de boot komt en het onderste deel gaat over een dwarsbalk (spant?, ik ben bouwkundige
). (deze steun heeft naar mijn inzien voor al het roestwater rondom de watertank e.d. gezorgd) (zou in feite vernieuwd moeten worden, wellicht van RVS
Aan deze voet zitten in totaal 2 rijen van 2 bouten, aan beide kanten van het spant, hier de foto reeks ervan:
De mast boven het bovenste deel van de steun en het wateropvangbakje
spreekt voor zich:

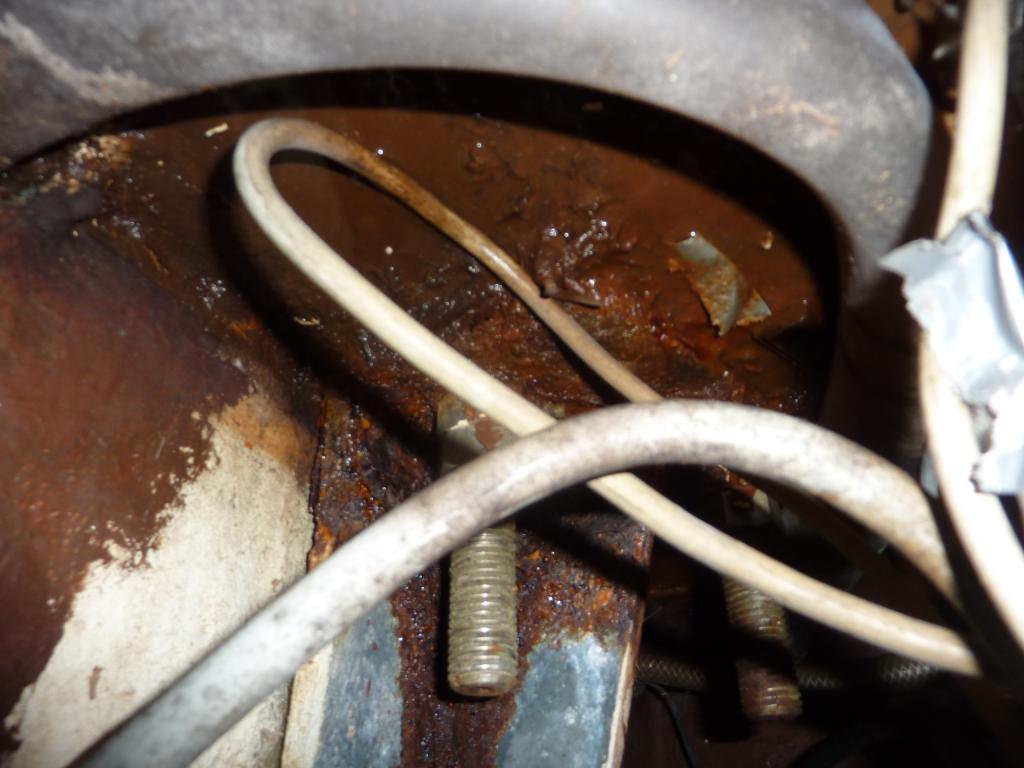

eronder
De set achterste bouten

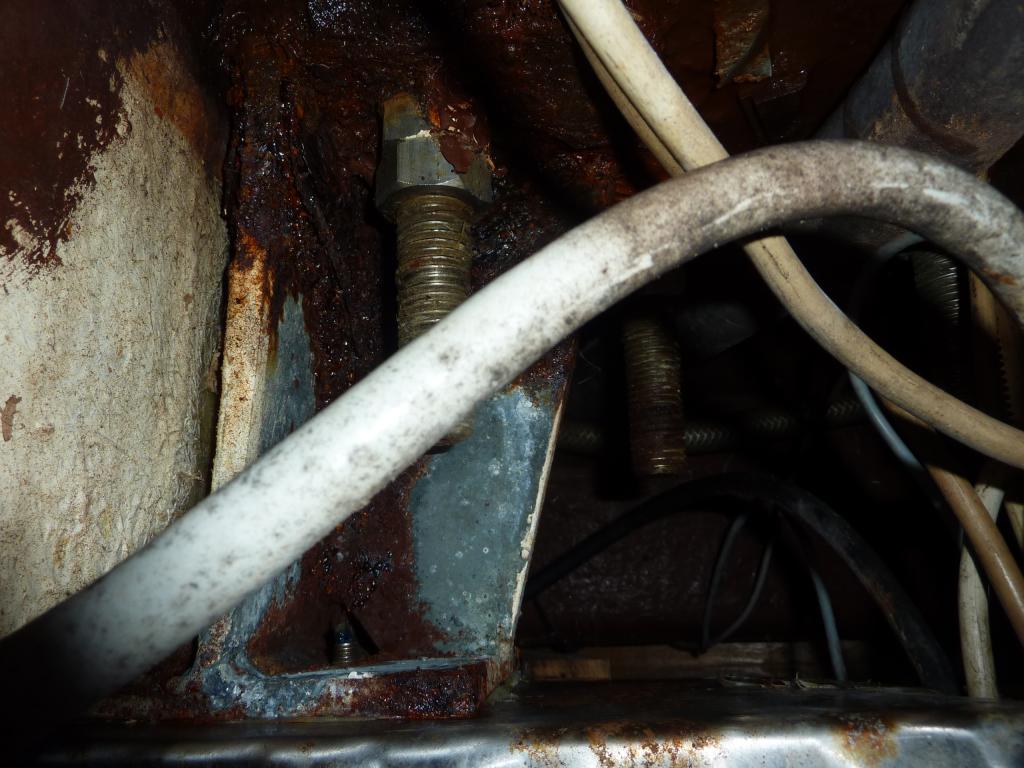

De andere kant richting voorkant schip (tevens een scheidingswand in het schip) te zien is de tweede set bouten en nog een laatste voorste bout.
ingezoomd
Nog een keer ingezoomd, hier zien wat dat het staal ook gegalvaniseerd is
Meer foto's kan ik niet toevoegen
Volgorde van kielbouten achter naar voren:
één (kleinere maat en veroeste moer)
één (tussen watertank)
één (tussen watertank)
één (tussen watertank)
één (tussen watertank)
Twee (langs een spant)
Twee (op de mastvoer)
Twee (op de mastvoet aan de andere kant van het spant en scheidingswand)
één (voorste)
Dit is wat ik nu even opmaak uit mijn eigen foto's e.e.a. niet gedubbelchecked in het werk.
