Onderwerp: Open CPN en CM93 kaarten bijwerken

Ik ben nu bezig om onze kaarten voor de komende zomer bij te werken en ik zie een hoop informatie die wel op onze papieren kaarten staat niet in de CM93 van 2011 terug en ook omgekeerd.

Ik ben nu dus alle "navigational hazards" aan het bijwerken en heb twee vraagjes hierover:

1. als ik zelf een rots of ankertje etc toevoeg blijft deze altijd even groot zichtbaar:

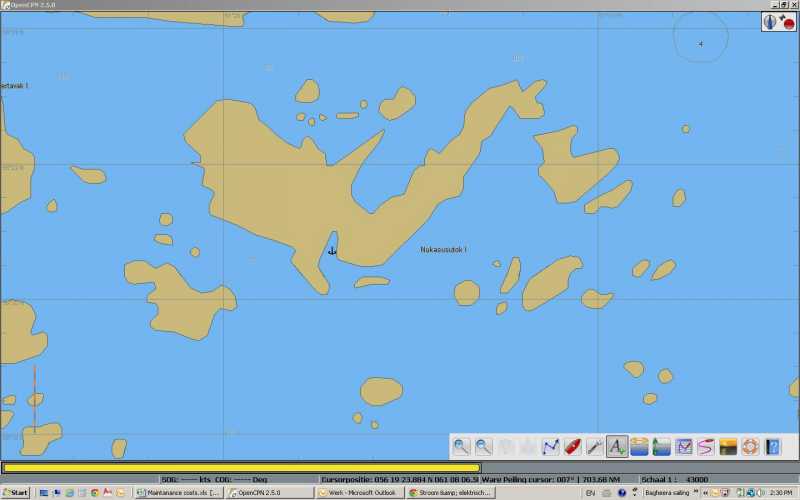

Dit is een screenshot ingezoomed op gebruiksschaal:

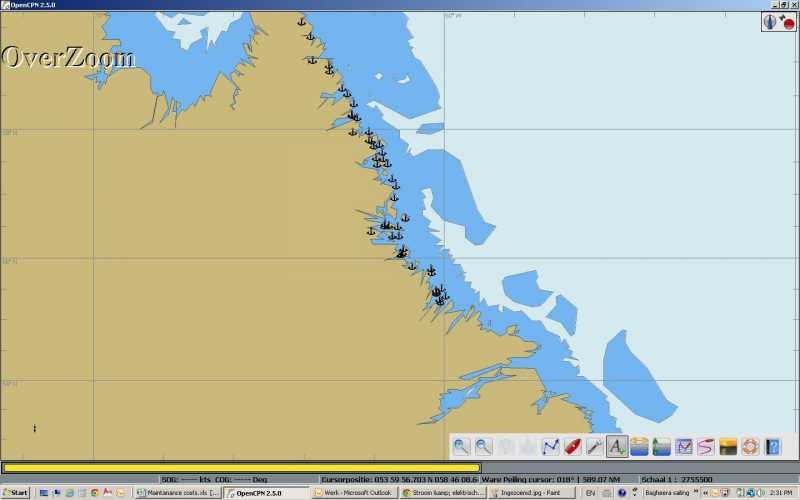

en dit is als overzichts kaart:


Zoals je ziet blijven, in dit geval, de ankertjes altijd even groot. is het mogelijk om ze te laten verdwijnen als je verder uitzoemed, net als met alle andere navigatie symbolen in de standaard kaarten?

en tweede vraag;
Als ik dit allemaal aan de kaarten toevoeg, kan ik dan deze gegevens later makkelijk naar een tweede computer kopieren? Waar worden mijn aanvullingen opgeslagen?

De exporteer functie heb ik inmiddels gevonden, onder de route manager, maar het laten verdwijnen bij uitzoemen lukt me nog niet...

Erik, daar heb ik ook al naar gezocht. Helaas niks gevonden, lijkt me toch wel een belangrijke mogelijkheid om je kaarten te 'verbeteren'.

Komt misschien ooit eens in een of andere update?

groeten
Zuipschuit

Changes in release 2.6 (Beta)

1. Implement Smooth Zoom/Pan option.
2. Implement OpenGL option.
3. Correct application startup position algorithm for Windows (FS#591)(FS#627)
4. Correct quilted chart selection logic for "RemoveChartFromQuilt" (FS#609)
5. Correct FullScreenQuilt enable/disable logic. (FS#608)
6. Change "North Up" context menu entry to "Chart Up" for skewed raster charts.
7. Add notation of config file location to Toolbar->Help
8. Improve AIS target removal logic (FS#588)
9. Correct PlugIn chart type initialization logic.
10. Improve NavObj file backup logic to eliminate invalid (FileNotFound) errors.
11. Implement application portability option (-p)
12. Document/update library dependencies to allow sound support for Ubuntu 11.04+ (FS#607)
13. Correct Drop Waypoint by CTRL-M for navobj persistence. (FS#652) Thanks David Tischler!
14. Correct mouse behaviour on Tide/Current window graph (FS#640)
15. Correct Console BRG report field for legs crossing IDL (FS#620)
16. Correct Route/Track delete and update logic (FS#658) Thanks PjotrC
17. Improve cm93 Chart InfoBox "Name" field in single chart mode. (FS#359)
18. Correct behavior on reported AIS Target Lat/Lon "unavailable" (FS#651)
19. Correctly show waypoints with both symbol="empty", and non-empty Name. (FS#612)
20. Correct AIS logic to show Brg=n/a if Range=0.0 (FS#637)
21. Correct TTG/ETA display logic when VMG<0.0 (FS#636)
22. Correct Waypoint edit logic relating to associated route segments(FS#648)
23. Improve GRIB and AIS Target List dialog positioning limits (FS#628)(FS#578)
24. Correct georeferencing for skewed polyconic charts in NorthUp mode (FS#600)
25. Improve sound effects behavior on anchor watch alarm (FS#607)
26. Implement preload of S57 Object Class list prior to initial vector chart load.
27. Correct Toolbar visibility on route create (FS#649)
28. Correct AIS target list sorting algorithm (FS#597)
29. Improve Route/Waypoint add logic (FS#626) Thanks ptizef!
30. Improve daily and import track naming logic (FS#633) Thanks pjotrc
31. Correct Windows HTML Hyperlink load to embedded anchor point. (FS#646)
32. Upgrade to wxWidgets 2.8.12
33. Shift to Microsoft VS2010 for Windows builds
34. Correct chart file update time checking logic (FS#623)
35. Correct Dutch ENC chart rendering (FS#586)
36. Correct Tide column title for Unicode (FS#662) Thanks pjotrc!
37. Optimize track storage in navobj.xml
No GUIDs, point names, symbols, types or opencpn extension attributes on track points
No point timestamps on imported tracks, unless present in import GPX file
38. Optimize Track Properties dialog for improved performance.
39. Add "libsdl1.2debian" as a necessary dependency for .deb packages (FS#603)
40. Correct GPX path memorization logic (FS#625) Thanks ptizef
41. Correct RouteManagerDialog sorting logic (FS#629) Thanks ptizef
42. Apply patch to save layer visibility state (FS#635) Thanks pjotrc
43. Improve AnchorWatch functionality (FS#634) Thanks pjotrc
44. Implement IENC2.0 Overlay cell type rendering. (FS#604)
45. Correct Windows comm port setup for Bluetooth connections (FS#381)

Wauw...
dat ziet eruit als heel erg veel updates. Van 75% weet ik niet eens wat het is. Zit mijn "zoom functie" er tussen?

Wellicht meegenomen in #1... Afwachten dus.

Werkt de tide functie bij jou in Halifax?

Ik heb daar eigenlijk nooit naar gekeken.
Als ik Open CPN moet geloven is het nu exact hoog water (klopt ook), maar is het water pijl +1.5m. Het tijverschil is hier tussen de 1.7 en 2.1m. Betekend dit dat de getij staat ook een negatieve waarde kan hebben. betekend dit dan ook dat het met laag water eigenlijk minder diep is dan op de CM93 staat aangegeven?

Even verder kijkend zie ik +8.0 m water in de bay of Fundy en daar is het tijverschil bij springtij 19 meter. Volgens de staatjes is het half tij dus dat kan wel redelijk kloppen.

Tide functie werkt hier niet, althans de gegevens worden niet vrijgegeven? Daar is men schimmig over.

Ik kijk net even bij Den helder/Texel en ik heb daar gewoon de getij gegevens beschikbaar. Volgens OpenCPN is het daar nu laag water en als ik op internet kijk dan klopt dat.

kijkend bij zeeland (Westkappelle) is het nu hoogwater volgens OpenCPN en volgens de staatjes op www.watersportalmanak.nl/getijdentabellen-2012 klopt dat.

Welke versie gebruik jij?

In europa is trouwens alleen Nederland, Duitse Noordzee, Ijsland, Faroer, Engeland en Schotland beschikbaar. De andere landen geven allemaal geen getij staatjes.

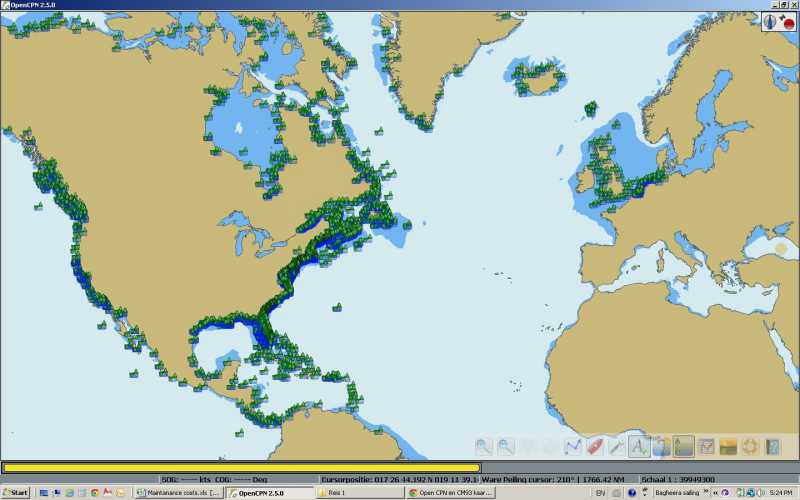

Hier een kaartje, de groene driehoekjes is de beschikbare getijde info:

Heel vreemd!!!!

De cm93 kaarten die ik gebruik in Open cpn geeft idd dezelfde groene getijden driehoekjes aan als jij in je post laat zien. Echter dezelfde database cm93 gebruik ik ook in Maxsea en daar zie ik all over the world de gele getijdenbalkjes.

Overigens (voor Faran)zijn wel de Nederlandse getijdengegevens beschikbaar, doch de stroomgegevens niet. In de kaarten van de US zie je naast de getijden ook de stroomgegevens.

Paul

Erik,
Jouw primaire vraag over je eigen aangebrachte marks is mijn ervaring dat deze zichtbaar blijven ongeacht de zoom factor. Ze zijn pas weg als je nieuwe kaarten download. Het lijkt mij dat het mogelijk moet zijn om de aantekeningen ergens op te slaan en later nadat een nieuwe kaartenset is gedownload deze aantekeningen weer toe te voegen.
Storend in Open CPN is idd dat de grootte van de tekst niet mee zoomt met de kaartzoom.
Gevolg is een zeer onoverzichtelijke Noordzee bijvoorbeeld.

Paul

Ik heb net uitgevonden dat je via de "route manager" je eigen aangebrachte gegevens kunt exporteren en opslaan als een GPX file. Deze gegevens kun je vervolgens weer inladen in je nieuwe kaarten.

Uitzoemen en de gegevens laten verdwijnen van het beeld schijnt echter (nog) niet te kunnen en dat vind ik wel een sterk min punt. Ik heb net de kust van Labrador van de mij bekende nav.hazards voorzien en als ik uitzoem is de hele kust een zwarte vlek.

Voor nu heb ik dus alle gegevens opgeslagen in die bewuste GPX file en als ik ze nodig heb laad ik ze even, daarna verwijder ik alles weer om het overzichtelijk te houden. Helaas is het niet anders.

Ik heb nu een paar uur lang alle getij gegevens bestudeerd en de tijden + hoogtes van de waterstanden op diverse plekken lijken goed overeen te komen met de werkelijkheid. Stroom vectoren zijn heel summier en ik weet niet of deze kloppen. Na de zomer kan ik je waarschijk meer vertellen als ik het met de praktijk heb vergeleken.

Wat betreft stroom en getijden is maxsea veel beter dan openCPN, maar daar betaal je dan ook die €400 voor (+€1500 voor de kaarten )

Waarschijnlijk mosterd na de maaltijd, maar hebben jullie deze bevindingen op t openCPN forum geplaatst?
1e draadje daar gaat over wensen in de toekomst , neem dus aan dat de makers dat goed in de gaten houden.

Als ik dit zo lees, moet ik meer kunnen met openCPN, maar op mn nieuwe laptop krijg ik de kaarten niet eens ingelezen...

De stroom en getijden gegevens komen niet uit de kaarten set.

Bij Maxsea uit de bathysfeer module, bij OpenCPN de gratis gegevens uit WXtides

Voor het probleem van Erik zou OpenCPN voor zien moeten worden van een layer die afhankelijk van de zoom ingesteld kan worden en gegevens bij verder uitzoomen de mogelijkheid geeft gegevens weg te laten.
Op zich is de functie aanwezig alleen niet custum instelbaar.

Anjo schreef : Nee, om eerlijk te zijn heb ik niet eens gekeken of het bestond. Wellicht gooi ik dezelfde vraag/wens daar zo meteen nog even in de groep, bedankt!

Henkvd:
Jij zegt dat de functie aanwezig is, maar niet custum instelbaar, betekend dit dat er een manier is om het te gebruiken? of is het simpelweg niet te doen wat ik wil?

Anjo schreef :
zeker een laptop met jatbeveiliging

groet
t

@ Erik de functie op zich is aanwezig, alleen kan het niet aangepast worden, zoom maar helemaal uit, de kaart details verdwijnen in stappen, bij het grootste zoom bereik is er weinig detail meer over.

Ik ken andere programma's zoals Themap10 waarbij per schaal een mogelijkheid bestaat lagen aan of uit te zetten, kleine schaal veel detail, gaan de weg het uitzoomen steeds minder detail en door de gebruiker bepaalt wat wel en wat niet zichtbaar is bij welke schaal.

Alle info bestaat uit lagen
diepte info
diepte lijnen
diepte kleuren
boeien
lichtkarakter boeien
naam boeien
kabels en leidingen
etc etc tec

zo ook de eigen toegevoegde info:
route punten
waypoints
MOB markeringen
etc tec


Het tabblad vectorkaarten zou wat uitgebreid mogen worden om de filters voor de lagen per zoom niveau aanpassingen te maken.

het klopt dat alle kaartdetails langzaam verdwijnen, alleen de gegevens die ik zelf toevoeg, bijvoorbeeld rotsblokken die niet op de kaart staan, een boei die later is toegevoegd, veilige ankerplaatsen etc., worden niet verwijderd. ik heb gister 190 items toegevoegd aan de kust van Labrador, Canada en als ik uitzoom is dat 1 zwarte vlek van gegevens die niet verdwijnen en dat maakt de kaart feitelijk onleesbaar. Ook verdwijnen deze gegevens niet als ik de heoveelheid detail op minimaal instel.

De standaard details ben ik wel tevreden mee, al zijn die in mijn vaargebied wat summier. Het gaat mij voornamelijk om het zelf kunnen aanvullen van kaarten.

De Tidal information in OCPN is gebaseerd op de Harmonische informatie van het program XTIDE32 en door het OCPN team geoptimaliseerd voor N-Amerika.

Je kunt op de volgende website de volledige (lees voor de hele wereld) de HARMONIC en HARMONIC.IDX bestanden downloaden.

De website is in het Spaans maar halverwege de tekst staan de bestanden in ROOD en hoofdletters. Rechts klik op een bestand en kies voor "Opslaan Als". Het bestand HARMONIC heeft nu de extentie .txt, de extentie moet je verwijderen.

Plaats de bestanden in __:\programma's\OpenCPN\tcdata\

Verstandig is om eerst de originele HARMONIC en HARMONIC.IDX bestanden te re-namen.

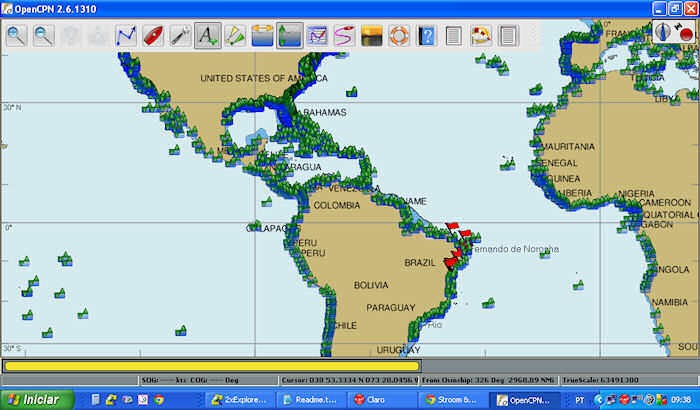

Open OpenCPN en klik op de TIDAL Button, je ziet nu dat je de hele wereld beschikbaar hebt met getijde informatie.

Suc6

M.vr.gr.
CeesH

CeesH schreef :
Welke site ?

Voor de linux gebruikers staan de bestanden (waarschijnlijk) in /usr/local/share/opencpn/tcdata

mie9iel schreef :
Op deze site!!

M.vr.gr.
CeesH

Recente legale kaarten voor:
Paraguai:
www.mar.mil.br/dhn/chm/cartas/...sbsb/cartas_rios.htm

Brazilië en Antarctica:
www.mar.mil.br/dhn/chm/cartas/...ronicas_Internet.htm

Croatie:
www.crup.hr/index.php?page=encdownload

Duitse riveren en kanalen:
www.elwis.de/RIS-Telematikproj...teien/index.php.html

Frankrijk:
www.vnf.fr/ecdis/ecdis.html

De kaarten zijn niet getest of bekeken

fsd schreef :
De raster kaarten van www.mar.mil.br zijn uiterst incompleet en wijken niet af van CM93 januari 2011

Interessant zijn wel de kaarten geheel onderaan het overzicht, dit zijn kaarten van de binnenwateren, lees rivieren.

Note: het zijn rasterkaarten.....

M.vr.gr.
CeesH

hallo ik ben naarstig op zoek naar cm93 2011 of 2012 waar kan ik die downloaden groet willem, Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken.

seafreak schreef :
dat hangt er een beetje vanaf van welk stukkie zee je ze hebben wil....

groet
t
