Onderwerp: RWS tonnenbestand met toniconen in WinGPS

t alias capolavoro publiceert vandaag op dit forum kaartdetails van kaart 1810.4 en van de zuidcardiale ton Boetak.
Die kaartdetails zijn niet afkomstig van t zelf. Het copyright berust bij Stentec. Ik maakte die details van de kaarten met Stentecs WinGPS 5 en zond ze gisteren en vandaag Capolavoro toe. Ze zijn dus niet het intelligente eigendom van Capolavoro als jullie dat al dachten.
Ik ben al dagen in de weer om Capolavoro te helpen zijn excel programma WinGPS proof te maken.
Vandaag heb ik hem gefeliciteerd. Hij is er in geslaagd.

Ook daagt Capolavoro ZF ers uit om te raden hoeveel tontypes er zijn in ruil voor een trimclinic.

Ik daag Capolavoro uit om vandaag 12 juli 2012 nog voor 24.00 uur een kaartdetail te laten zien van dezelfde kaart 1811.05d editiie 2012 Aanloop West Terschelling waarop het door hem gepubliceerde detail van de Zuidcardinale Boetak staat. Maar dan wel met het detail van boei SG 9. Dubbel wel te verstaan. dus met de SG 9 uit het RWS boeienbestand van 22062012 als overlay over die SG 9 p de kaart. Met het juiste tonicoon (een groene spitse lichtboei LFl 5s. Gemaakt met Stentecs WinGPS 5 natuurlijk.
Als tegenprestatie noem ik nu al vast www.emarine eu (zeildude) www.filo.nl (henkm) www.oppedijk.com (eric) Zij allen verdienen de credits en naamsvermelding. Zij maakten het rws bestand toegankelijker en maakten er importeerbare files van.

En ....ik ben ....denk ik...de enige die tot nu toe alle 8384 tonnen uit het meest recente tonnenbestand 22062012van RWS vertaal in bijpassende toniconen...zoals blijkt uit de door Capolavoro getoonde kaartdetails...dat doe ik al sinds begin 2011..
Masr ik kan me vergissen. Vandaar de uitdaging aan Capolavoro alias t.
Als anderen het ook kunnen ben ik gelukkig niet de enige meer...

EelskeM.

EelskeM schreef :
natuurlijk vergis je je niet, dat weet je zelf beter dan wie ook
en natuurlijk is er WinGPS5 voor nodig, met bijbehorende kaarten, daar is nooit een geheim van gemaakt.
en natuurlijk moet RWS een bestand aanleveren met al die boeien en hun kenmerken.
en natuurlijk moet er iets gebeuren om de ton-iconen te maken en te koppelen aan de beschrijvingen.
Zonder al die zaken is mijn simpele excel knutsel volstrekt nutteloos, dat doet niets anders dan de RWS file weer uitspugen in een formaat dat WinGPS kan inlezen, inclusief de data om de ton-iconen te koppelen aan de tonnamen. Meer is het niet.

En natuurlijk kan ik jouw uitdaging niet aan, met mijn prehistorische WinGPS 3.98 uit de vorige eeuw......
groet
thomas

EelskeM schreef :
Ik zal je even eelsker maken...
Voor zover dat het Stentecprogramma betreft:
Je hebt ook mij ermee geholpen. Ik heb het alleen nog niet gepubliceerd.

En wat minder eelsk...
Voor wat betreft betonning met iconen in OpenCpn en Google Earth:
- gebaseerd op het bestand van *6 juli* ipv 22062012
- met ik schat honderd nieuwe tonnen die in 20120622 en 20120706 niet voorkomen
- en correcties
op filo.nl/users/nopoints/laptop.php

Keep up the good work!
vrgr henkm

PS: Waar staan die honderd nieuwe tonnen? Het zijn er meer: filo.nl/users/nopoints/2012.htm?zf

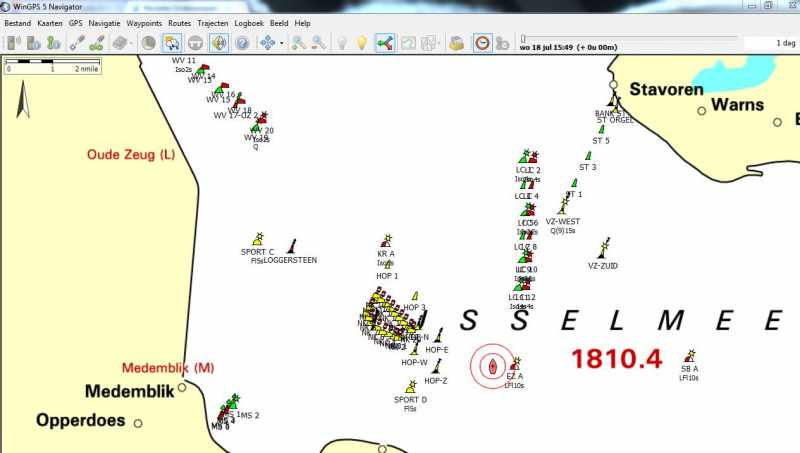

na een middag knutselen met de ton-iconen in WinGPS (en het geimporteerde waypointsbestand van RWS, via excel) kan ik nu een plaatje maken dat lijkt op (maar niet gelijk is aan) het mooiere plaatje van Eelskem.
In WinGPS5 zitten lang niet alle iconen die je nodig hebt voor de ca 120 boeitypen uit de RWS bestanden. Dat wist ik niet en Eelskem natuurlijk wel..... Dus pak ik af en toe een spitse ton ipv een pilaar, en nog zo een paar onnauwkeurigheden, dan lijkt het nog wat
Nu dus op zoek naar een stukkie sw om iconen te tekenen....

en ik had gehoopt dat als je ze als GPX bestand (GPS Exchange) importeert dat dan de specificaties van de tonnen )vorm,kleur, topteken etc) mee zouden komen in WinGPS, maar dan komt die hele beschijving in de subtekst (in de kaart bij de boei) geschreven, ipv vertaald in een icoontje. Gemiste kans van WinGPS....



groet
t

Gefeliciteerd met WinGPS Navigator en je eerste eigen presentatie van iconen. Je komt er wel....Capolavoro schreef : ik wijs je er direct ook maar op dat soortgelijke verschillen ook te vinden zijn in de kaarten van de HD in vgl met de omschrijving van RWS. Kijk bij afwijkingen maar eens goed naar de omschrijving van RWS....Vreemde dingen zie je dan....bijvoorbeeld stomp;groen. Een stompe groene ton. Wie weet er een te liggen?


Waarom zou je met het bestand uit excel van csv naar GPX gaan? Je csv bestand kan rechtstreeks in WinGPS worden geImporteerd. Waypointprofiel aanpassen/maken en klaar is t.
Handig he die WinGPS.

En die ontbrekende iconen....dat heb jij vast nog voor de 24 uurs kant en klaar. Kun je een bestand maken van uitsluitend rakkenboeien..met het lampje in de werkbalk van WinGPS spelen en de rakkenboeien lachen je stuk voor stuk herkenbaar toe.... Succes met je iconen...Ik blijf benieuwd.

- met het knipprogramma van Windows 7 kun je de iconen die niet in WinGPS zitten voorzichtig uit de kaart (in WinGPS5) knippen,
- dan met Paint eventuele ongerechigheden wegwerken,
- met irfanview een klein icoon ervan maken

en klaar is kees!

groet
t

Capolavoro schreef :
mooi he.....die zelfredzaamheid...heb je ook geen adresjes meer nodig. Slimme edit t.
let wel goed op het copyright van de niet- zelfgemaakte iconen.......

EelskeM schreef :
ik vind dat wel typisch iets om te 'ruilen' of zo.
Mijn spreadsheets geef ik ook weg aan iedereen die zelf met RWS-tonnenbestanden wil knutselen, uploaden in GPS of navigeren.
Je weet ook hoeveel sneller dat is (30 seconden) dan CSVEdit (uren?)
Zomaar kado!

Maar ondertussen heb ik doorgeknutseld en nu heb ik bijna alle benodigde iconen op een paar na wel klaar.

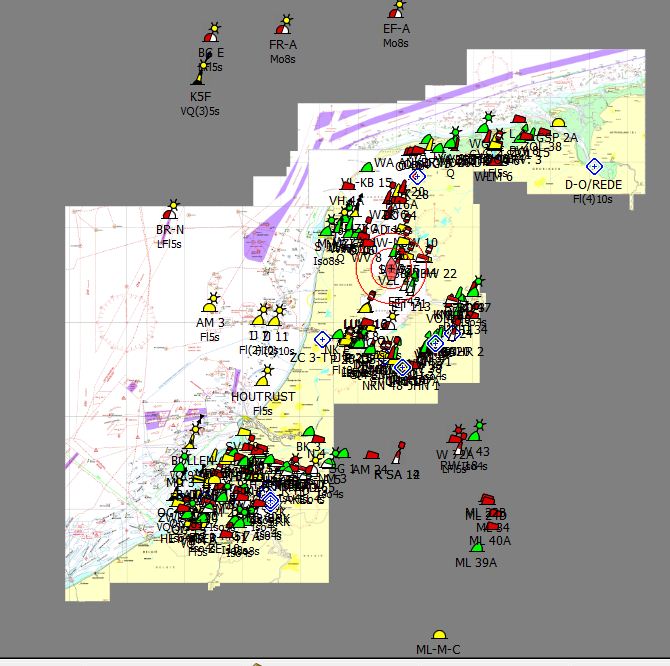

alle 8600 boeien op de kaarten!



nb:
- de kaarten van HD/Stentec,
- de boeien van RWS die ze weer van HD heeft gehad maar wel zelf heeft uitgelegd,
- Excel met dank aan Microsoft
- de PC met dank aan Toshiba (maar de muis is van Logitech)
- en een muismat van de HEMA! (met de boot erop!)

groet
t

Goed bezig

Je vergeet alleen je vrouw nog te bedanken: voor alle tijd die ze jou toestaat hierin te mogen steken

OHH????

interessante dingen gebeuren er in dat wingps...

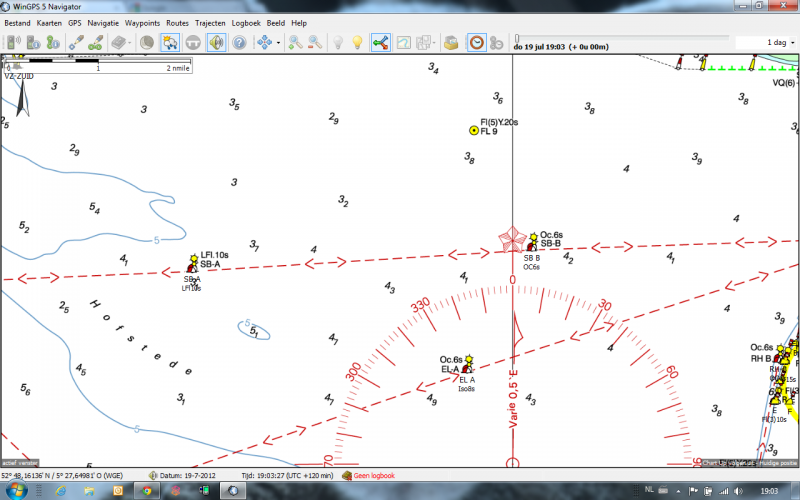

met de volledig bijgewerkte kaarten van 2012 ziet de Steile Bank betonning er zo uit, met een 2 zeemijl groot inzoombeeld:

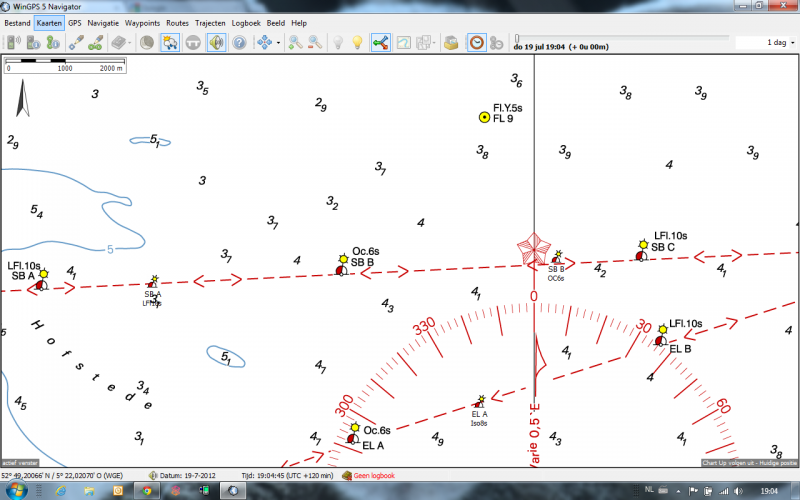

maar als je inzoomt op 1 zeemijl verschuiven de SB-A en de SB-B naar een oude positie en komt de niet meer bestaande SB-C weer tevoorschijn.
NB de Waypoint-iconen blijven op de juiste plaats liggen.

vreemd...



groet
t

we zijn er op de wereld om elkaar te helpen nietwaar...

Bij mij zijn de beelden identiek dus geen verschuivingen.

Het ligt aan je instellingen in het kaartbestand daar heb je naast kaarteditie 2012 ook een oudere kaarteditie open staan. ...Het oude bestand daar uitvinken et voila klaar is t. eh ...kees

edit: die rws iconen blijven op hun plaats omdat ze -edit: als overlay-gekoppeld zijn aan coordinaten maar dat wist je wel.....

EelskeM schreef :
je hebt gelijk, de 2011 editie stond ook actief.
Nu uitgevinkt en de boeien blijven op hun plaats.
Wel gek toch, dat afhankelijk van het zoomlevel een andere kaart wordt getoond?
Of zie ik dat verkeerd?

groet
t

Gelukkig is de commerciele software ook niet perfect. Je hebt het probleem ook als je twee verschillende kaarten van hetzelfde gebied (overlap) actief hebt. ANWB en HD kaarten van het IJsselmeer bijvoorbeeld.

Klopt, als ik te ver inzoomde werd alles blauw...
oplossing in kaartbeheer 1 serie actief zetten en van de 8 submappen de *01 kaart uitzetten...
Dat zijn de overlays en die gooien roet in t eten.
