Onderwerp: Blokkeren instellen Depth Offset Raymarine C70

Is het mogelijk het instellen van Depth Offset in een Raymarine C70 te blokkeren, bijvoorbeeld met een wachtwoord?

Een verhuurder wil dit doen opdat zijn huurders niet per ongeluk en onwetend de offset veranderen (wat de kans op onverwacht aan de grond lopen aanzienlijk verhoogd).

Ik heb de handleiding (busse-yachtshop.de/pdf/raymarine-C-Serie.pdf) vluchtig doorgenomen maar geen mogelijkheid tot het blokkeren van eender welk menu-item gezien.

Volgens mij laat de C70 de diepte data zien zoals ie uit de dieptemeter komen en kan je in de C70 zelf die niet aanpassen. Je kan bij bijvoorbeeld de ST60's (een dieptemeter van RM) wel het calibratiescherm vergrendelen. In het calibratiescherm stel je ook de gebruikersinstellingen in.

Het gaat niet om de diepte data Koko maar de offset.

Mogelijk was ik onduidelijk over wat daadwerkelijk geinstalleerd is:
Er is op de stuurconsole gemonteerd een Raymarine C70 (circa 25x15 cm) en daarnaast een scherm (circa 10x10 cm). Op dit laatste scherm wordt (naar ik meende maar nu ben ik onzeker) de diepte weergegeven.

Ik heb in de handleiding van het eerste apparaat geen mogelijkheid gevonden toegang tot menus te blokkeren.

Cat-36 schreef :
Dat begrijp ik, maar bij mijn weten werkt de C70 als slave van de meters. Maw: de C70 genereert zelf geen data, zoals diepte al dan niet met off set. Die data komt uit de meters, of dat nu wind, snelheid of diepte is. In die meters is, in elk geval de ST60 het calibratiemenu te blokkeren.

Om verdere verwarring te voorkomen zal ik binnen enkele dagen een foto van de instrumenten plaatsen.

Das een goeie! Ik hou je in de gaten

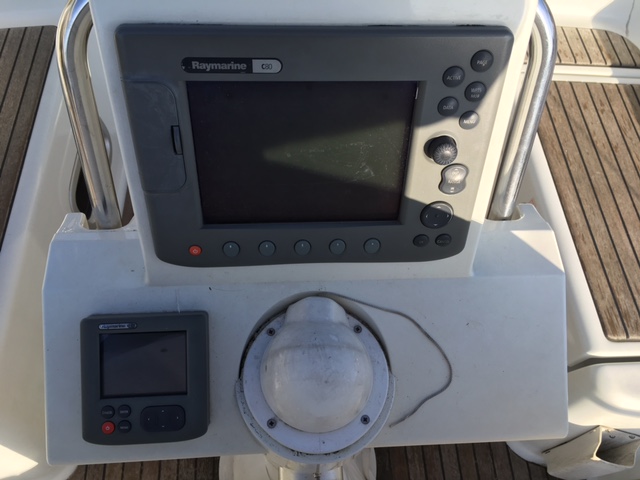

Een foto van de stuurconsole met daarop de beide apparaten. Het rechtse apparaat is de C70, naar ik meen geeft het linkse apparaat windinformatie weer.

Ah, er wordt me al iets meer duidelijk.....

De plotter is een C80, staat er op. Dat is verder hetzelfde apparaat als een C70 alleen iets groter.
Het linkse scherm is een ST70, de modernere variant van de oudere ST60 en is als productlijn iets anders opgebouwd.

De ST70 is een instrument wat alles kan laten zien. Je kan eindeloos veel variaties bedenken en die op een scherm zien. Maarrrrrr, de data moet wel ergens vandaan komen.
Bij mij aan boord heb ik 1 ST70 die zijn data krijgt uit ST60 instrumenten. De vraag is nu: Waar krijgt jouw systeem zijn diepte informatie vandaan? Zit er binnen bij de navigatiehoek misschien nog een (aantal) instrumenten? Of is de dieptegever via StNG direct aangesloten op de ST70?

Maak eens een overzicht (desnoods foto's) van alle instrumenten aan boord. Dus binnen en buiten!

Net effe de manual door gevlogen en bedacht me ineens:

Heb je een DSM aangesloten op de C80? Dat is de Fishfinder en een heel uitgebreide dieptemeter als het ware. Daar kan je inderdaad ook de offset voor diepte van instellen. Blokkeren zag ik zo gauw niet bij de opties, maar heb de manual niet uitgeplozen.

Het is bijna zeker dat de gever verbonden is met het kleine instrument.

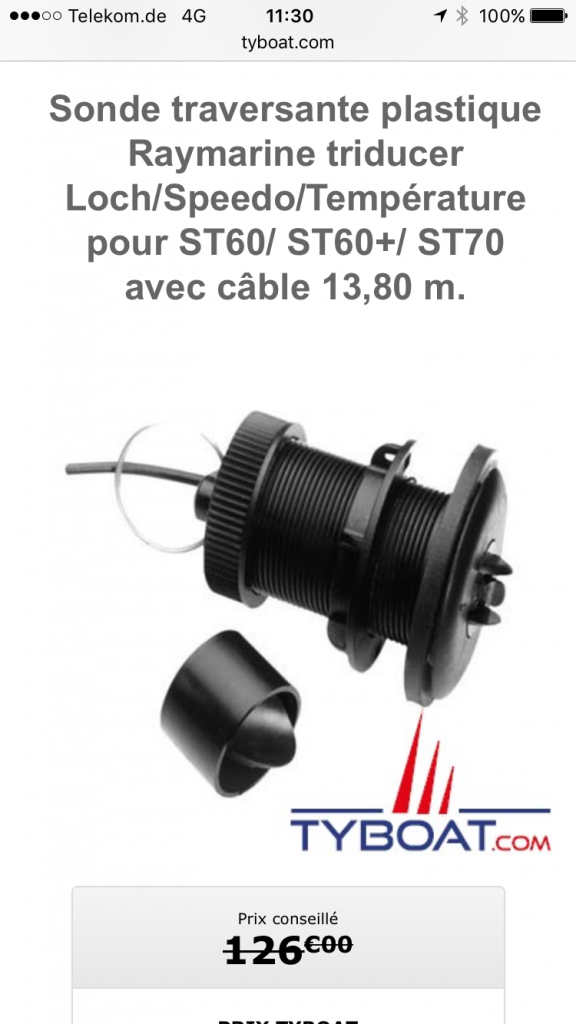

Een afbeelding van de gever:

Dan zul je even in de manual van de ST70 moeten duiken. Vrij zeker van dat je instellingen kan blokkeren, maar de manual weet het.

In de handleiding van ST60+ (www.jamestowndistributors.com/...ST60+_Tridata_OH.pdf) staat (o.a.)

4.4 Dealer calibration
The Dealer calibration procedures enable the following parameters to be set:
• User calibration on/off.
• Data source for speed information.
• Speed response.
• Depth response.
• Boat show mode on/off.
Dealer calibration also gives access to the Factory defaults screen. This enables
you to re-apply the factory settings if you want to reset the instrument to a known operating condition.
To commence Dealer calibration, hold down the depth and speed buttons together for approximately 12 seconds, to select the Dealer calibration entry page
(see Dealer calibration diagram). Then press the trip and reset buttons together, to enter the calibration screen sequence.Use the depth button to move from screen to screen and the trip or the rest button to set the required values at each screen.

User calibration on/off
Press either the trip or reset button to toggle the User calibration on or off as
required. With off selected, User calibration and Intermediate calibration are
both disabled.

Dus het is mogelijk de toegang tot het instellen van Depth offset moeilijker te maken. Maar er is geen wachtwoord of dergelijke benodigdigd. Bijgevolg kan deze moeilijker toegang door een ieder ongedaan gemaakt worden.

Ik zal binnenkort proberen de User calibration uit te schakelen.

Je komt in de buurt, maar jij hebt geen ST60 instrument maar een ST70. Zal dezelfde mogelijkheden hebben, maar een iets andere werkwijze.

In de handleiding van ST70 (www.busse-yachtshop.de/pdf/ray...eference%20Guide.pdf) heb ik geen mogelijkheid tot blokkeren gevonden.

Dat is dan niet handig. Het enige wat ik nu nog kan verzinnen is hopen dat een software update dit alsnog heeft ingebouwd. Deze manual is van de eerste versie. Dat zou je eens kunnen navragen bij Raymarine NL. Erg behulpzame gasten, dus als die het niet weten houdt het op denk ik.
Effe paraat hebben welke instrumenten je precies hebt, dus ook effe je transducer weten en bellen. Nr via google wel te vinden.

De softwareversie die verscheen op het scherm van de C80 was v5.01. (Ik laat in het midden of dat de softwareversie van de C80 of ST70 is). Volgens de website van Raymarine Nederland is momenteel de laatste versie v17.46, Released: September 2016.

Daarom heb ik per email navraag gedaan bij Raymarine. Hun antwoord luidt (zonder aanhef en persoonsgegevens:

....

Helaas moet ik u wat dit betreft teleurstellen. Het is niet mogelijk om in deze apparatuur menu’s uit te schakelen of te blokkeren.

...

Raymarine BeNeLux

Dus het lijkt er op dat blokkeren niet mogelijk is.

SSL schreef :
Software Version: 5.16, is de laatste update (2012).voor de classic series welke we hier over schrijven.

V17.46 is een lighthouse versie welke niet zal werken op de classic series.
Maar dat staat ook heel duidelijk op de RM_site

Het blokkeren van menufunkties, zal je niet gemakkelijk lukken.. of je moet de ingebakken software herschrijven en flashen.

Als apperatuur ouder wordt, en uit de productie lijn worden gehaald. Stopt kort daar na ook de software update service...

Beste Thomss,

Waar is te lezen dat versie 5.16 de laatste versie is voor de Classic Series?

Daarnaast wordt ik op zowel de website van Raymarine Nederland als die van Raymarine UK voor software-updates verwezen naar www.raymarine.nl/view/?id=3764.
Op die pagina komt versie 5.16 (nu 20170517) niet voor. (Versie 5.01 trouwens ook niet).

Opmerking: Momenteel ben ik niet langer geinteresseerd in blokkeren instellen Depth Offset. Echter ik hoop met een software-update de Raymarine C80 weer te laten opstarten.

Beste Thomms,

Ik meende (abuisievelijk) dat mijn apparaat behoorde tot de cSerie. Echter jij schrijft dat het behoort tot de C Classic. Ik trek dat niet in twijfel. Daarmee vervallen mijn vraag en doen mijn opmerkingen niet meer terzake.

toch nog voor het geval je het nodig hebt.

kijk hier

ps.. de bovenste download is voor jou.

de onderste FEL is onleesbaar voor de meeste onder ons
