Onderwerp: nmea plus of min

Ben eigenlijk op zoek naar een bevestiging..
Enkele jaren ligt er al een NMEA kabel vanaf de plotter (NMEA uit) naar de PC binnen toen uit voorzorg neergelegd je weet maar nooit.(dit was een meeraderige kabel dus andere kleuren)

Nu is hij bovenwater gekomen en wil de gegevens van de instrumenten naar O-CPN brengen.
deze NMEA draadjes soldeer ik vast op de RS232 stekker etc...
Met neerleggen van de kabel had ik ze gemerkt.. plus en min! je raad het al dat is er af..
Nu moet ik de plus draad weer opzoeken.

Ik had de plotter aangezet, en vervolgens de multimeter er op gezet.
Er kwam een verspringende spanning uit hoger en lager.. begrijpelijk.
Er stond een minnetje voor de gegevens in het display.
toen ik de rode van de multimeter op de andere draad zette (omwisselde) was het minnetje weg.
Normaal zou dit dus de PLUS moeten zijn (rode kant)
ik ben eigenlijk wel vrij zeker er van maar toch...

Is niet interessant, gewoon aansluiten, 50 % kans dat je in 1 keer goed zit en anders omdraaien.

henkvd schreef : zo lekker is dat solderen anders niet op die pinnetjes..

Voordat je soldeert alvast omdraaien.

roozeboos schreef :

roozeboos schreef :
Precies, wilde bij de 50% kans er net niet bijzetten dat het alleen de theoretische kans is, in de praktijk is dat een stuk slechter, ook bij alvast omdraaien.

Ik heb in een aantal van mijn NMEA draden om die reden stekkertjes zitten
Ook praktisch als het toch eens anders of los moet.

Ik gebruik hiervoor sub-d rs232 connectors. Is voor mijn bevende hand nog goed te solderen.

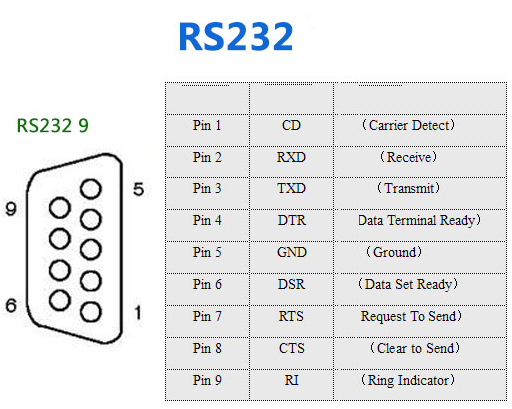

Inkomend: de plus op pin 2 en min op pin 5. Zie schema.

Heb gelukkig geen last van trillende handen, maar dit is wel makkelijker..

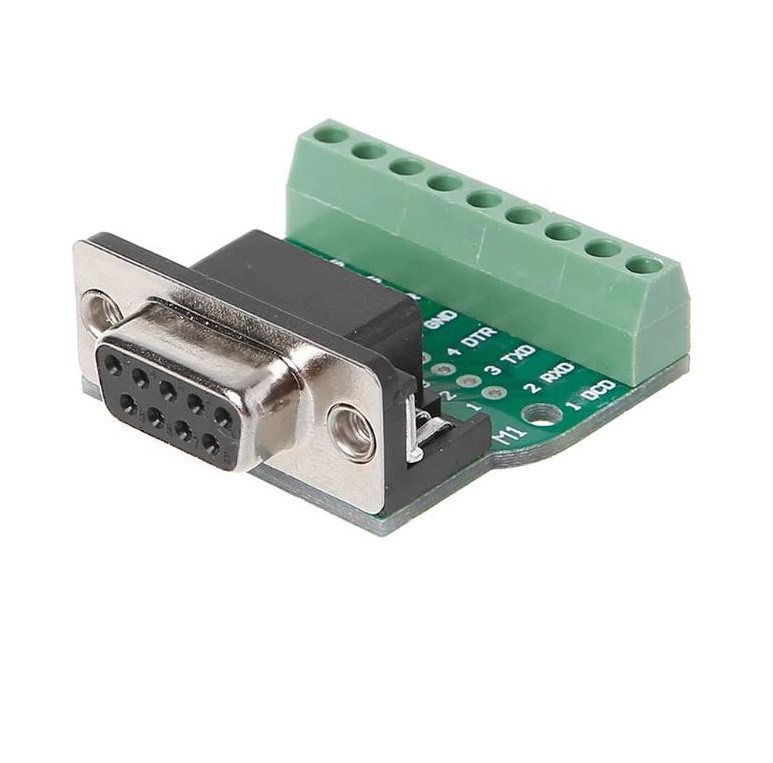

tot ik verder zocht en dit exemplaar tegenkwam
Dat is helemaal handig voor die ene keer is het zowieso makkelijk om even de goede draad uit te zoeken!

de-verleiding schreef :
Link erbij maakt het helemaal af..

Als je deze dingen in doosje inbouwt en ook nog met een trekontlasting, is het nog een heel gedoe.

Daarom liever een Sub D stekker en een contra stekker. Daar zit een trekontlasting al in.

Draadjes zijn maar dun en die los monteren, dat zou ik niet doen.

Bram

Zal ik dan maar echt op de vraag van TS antwoorden?

Als er een streepje voor je waarde staat tijdens het meten, is de plus idd de andere draad.
Dus heb je het nu goed................

lodewijk stegman schreef :
Ja graag een link naar dit dingetje.

Hier de link..
let wel op het is een hele investering vooral met die verzendkosten er bovenop

www.aliexpress.com/item/DB9-Ma...3.0.0.2210214a19xu9d

de-verleiding schreef : Als je een mannetje een een vrouwtje besteld is het goedkoper dan een kroonsteentje

brambo schreef :
A.u.b geen "houtje touwtje" oplossing. Dat is de bron van veel storingen.

RS232 sub D stekkers kun je overal in Nederland verkrijgen en dan heb tegelijk een degelijke trek ontlasting.

Belangrijk voor een stekker die je ook los neemt en er weer insteekt.

Voor een en ander uit te testen zijn deze connectors natuurlijk wel goud.
Eenmaal gevonden hoe alles werkt dan nietjes in daarvoor bedoelde connectoren solderen.
