Onderwerp: OpenCPN 5.0

OpenCPN 5 gaat aanstonds uitkomen. Eerder kon je al meewerken aan de vertaling.
crowdin.com/project/opencpn

Recent werd de beta beschikbaar gesteld.
www.cruisersforum.com/forums/f...a-starts-213737.html

In het algemene topic over OpenCPN werd er ook al wat over geschreven.
zeilersforum.nl/index.php/foru...icks-topic?start=700

Er werd eerder geopperd om een apart OpenCPN 5-topic te openen. Bij deze.

Gisteren de beta geïnstalleerd en het ziet er goed uit. Thuis nog geen vreemde dingen kunnen ontdekken.

Hier in de engelse taal de beschrijving van de vernieuwingen. Het is even wennen maar het werkt tot nu perfect met Linux Mint en de Raspberry Pi.


opencpn.org/OpenCPN/info/beta.html

Bram

Op Windows werkt het ook goed hoor Bram. Je hoeft zelfs niet eens te wennen.

Toch nog even van een herhaling voor de Raspberry Pi gebruikers om OpenCPN 5 te installeren.

De bestaande versie gewoon laten staan.

Het server adres veranderen. Doe je het gemakkelijkst met Synaptic (sudo synaptic) > instellingen > pakketbronnen. Het server adres van Opencpn aanpassen:

ppa.launchpad.net/bdbcat/opencpn/ubuntu/ xenial main. Eigenlijk hoef je alleen opencpn te vervangen door bdbcat.

Dan herhalen (verversen) en krijg je de melding dat de key niet aanwezig is. Deze key kopieren.

Deze key aanmelden bij Ubuntu

sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys (hier de ontbrekende key plakken)

sudo apt update en je hebt OpenCPN 5 (beta) op je systeem. OeSENC en andere instellingen blijven het zelfde. Zeker de moeite waard om dit eens te proberen.

Bram

Er is weer een nieuwe beta versie van OpenCPN 5.0 uit.

Voor diegene die de update willen proberen over de eerdere beta versie.

Voor Linux is dit update / upgrade en voor Windows op de site van OpenCPN.

Werkt ook op de RPI.

Bram

Zoals eerder aangeven ondersteund OpenCPN 5 ook Mbtiles.

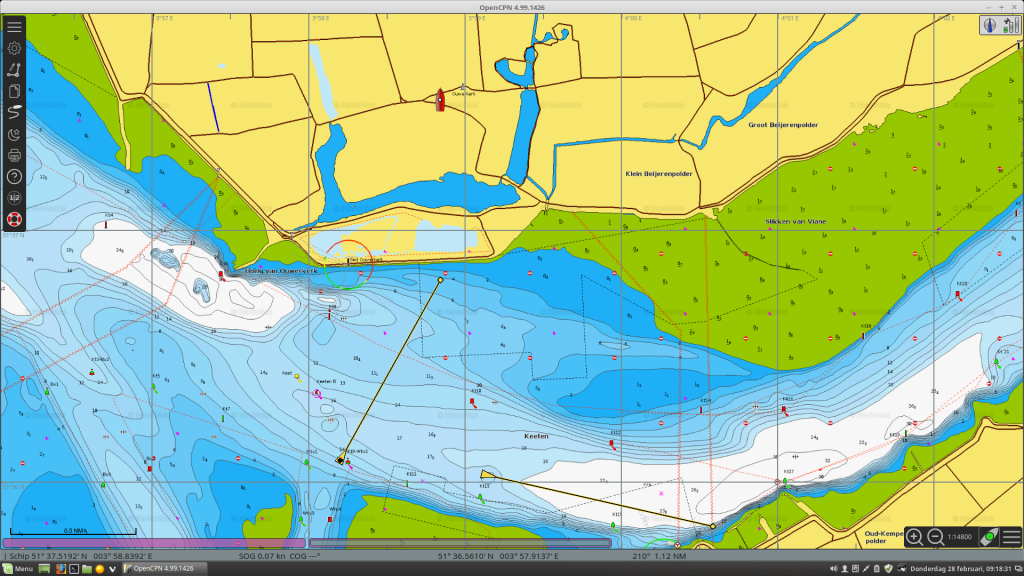

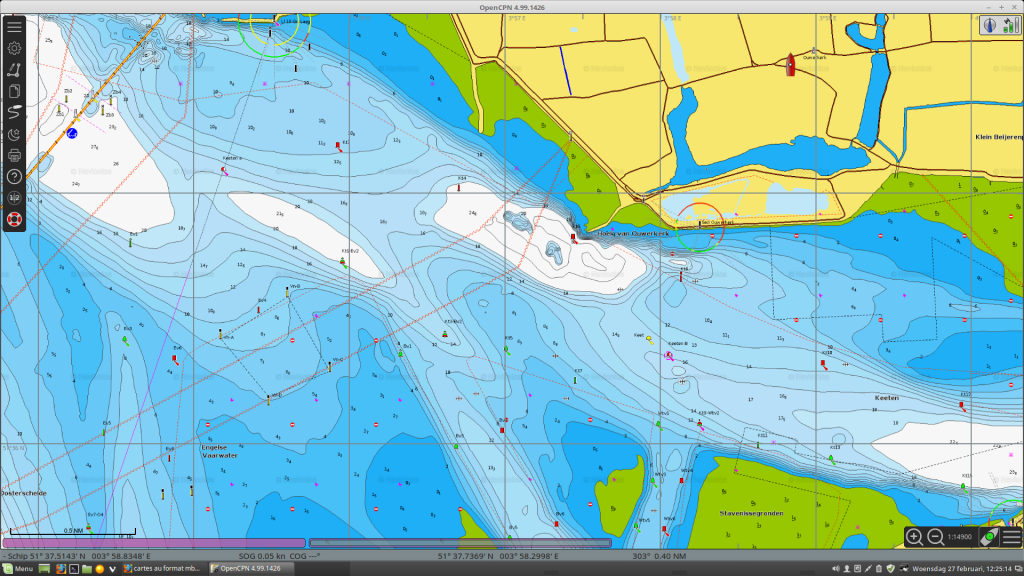

Zag zojuist een lijst van beschikbare mbtiles van Het Kanaal. Daar is nu ook het Delta gebied bij. Kaarten zijn wel van oudere datum (2000). Maar goed om dit eens te zien. GPS werkt op deze kaarten ook gewoon.





Bram

Dat zijn gewoon (screenshots van) Navionics-kaarten. Zal mij benieuwen hoe lang het duurt voor de kaartenmakers hier bezwaar tegen gaan maken.

Sssst!

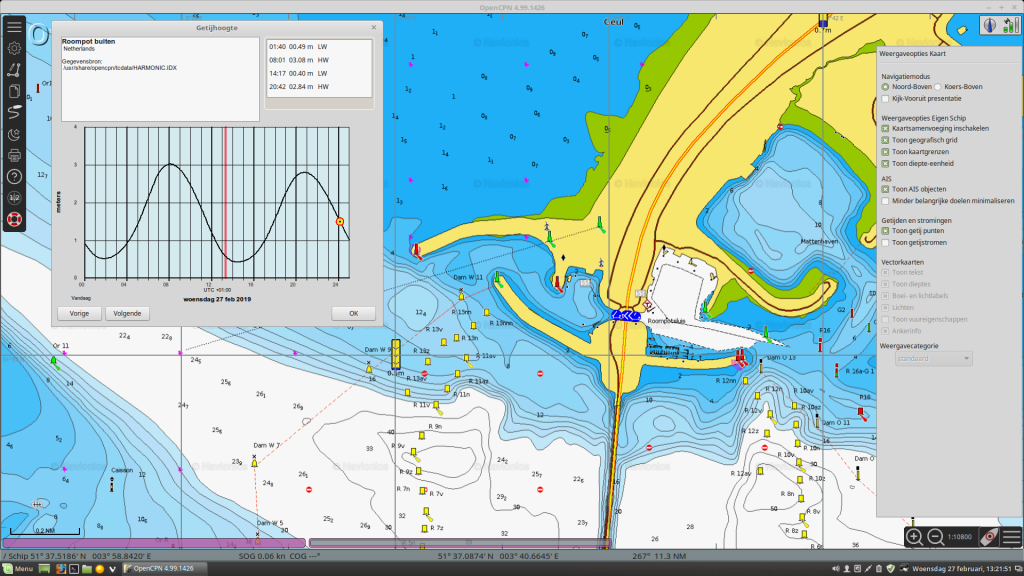

Het grappige is, als ik de GPS/AIS data van mijn Raspberry Pi gebruik, maar ook de data op een ander computersysteem, dan zie ik op deze kaarten niet alleen de GPS positie van mijn bootje, maar ook de Ais objecten op de kaart. Met daarbij ook nog de bedieningstijden van bruggen en sluizen.

Als het mogelijk Navionics Mbtiles kaarten zijn, dan heb je Ais objecten op Navionics !

ENC kaarten zijn uiteraard meer aan te bevelen. Maar goed Mbtiles in OpenCPN is nieuw.

Bram

brambo schreef : Het heeft meer dan 10 jaar moeten duren, maar eindelijk kan het mee in de vaart der volkeren.

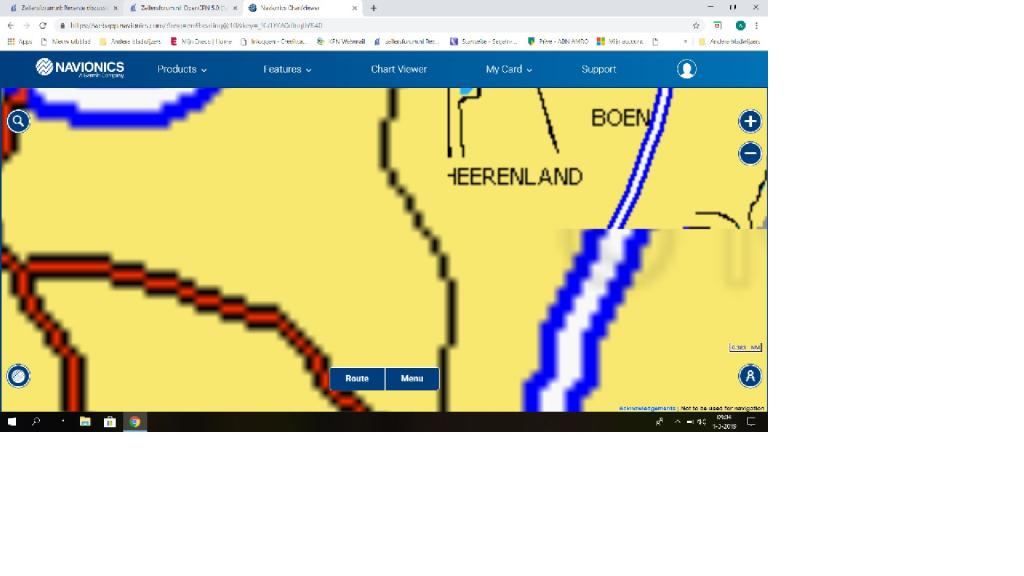

Eclips schreef : Zijn inderdaad eigenlijk niet meer dan screenshots van de navionics website. Al kan je wel veel screenshots downloaden voor verschillende kaartschalen.
En inderdaad de eerste maatregelen zijn al genomen. Je kan niet meer onbeperkt 'tiles' downloaden, wat nu nog te omzeilen is door een kleine wachttijd tussen twee tiles maar ....

Het gaat hier maar slechts om een voorbeeld van de toepassing met MBtiles bestanden. Er kan nog zoveel meer mee. Zoals sat beelden, haven informatie etc etc.

Hierbij nog even een beeld van de werking in combinatie met AIS en GPS. Opmerkelijk dat dit gewoon werkt.

Weet niet of er ook nog andere navigatie programma's zijn MBtiles kunnen toepassen.

brambo schreef :
Misschien begrijp ik je niet goed. Wat is er zo opmerkelijk aan?

Eclips schreef :
Tegen het mbtiles-formaat kunnen ze moeilijk bezwaar maken, daar zijn ook genoeg legale toepassingen voor (bijv. OpenStreetMap of de luchtfoto's van de overheid als Open Data).

Je zal wel misschien steeds meer beperkingen zien op web-kaarten, of watermerken zoals de Navionics tiles hebben.

Menno schreef :
Voor Bittorrent en Kodi zijn ook genoeg legale toepassingen, maar toch kregen de makers van die producten het erg moeilijk omdat partijen hun intellectueel eigendom (lees: verdienmodel) wilden beschermen. En dat zijn vaak partijen met veel geld. Maar een watermerk kan al veel helpen inderdaad.

Kan iemand even kort uitleggen wat je/we met het mtiles-formaat kunnen, waar het goed voor is, wat het oplevert?
Ik heb wel even gezocht, maar de meeste uitleg van wat het is veronderstelt meer voorkennis dan ik heb.

De meeste mensen hier zullen nog niet zo snel MBtiles gaan gebruiken voor hun dagelijkse navigatie. Ik zou zeggen niet zo druk om maken en je mist ook niets bijzonders.

Digitale kaarten bestaan in ruwweg twee categorien: vector en raster.
Vector-principes baseren zich op een meer complexe digitale structuur. De computer moet bij het visualiseren van zo'n vectorkaart meer nadenken, maar kan wel een 'beter' kaartbeeld opleveren voor een bepaalde gebruiker. Denk aan automatisch schalen, aan/uit zetten van bepaalde informatielagen, verschillende kleurschema's etcetera. Je kunt zo alle informatie in een bestand opslaan en enkel datgene laten zien waar de gebruiker in is geinteresseerd. Bijvoorbeeld de rijkswaterstaat ENC, oeSENC, en Nautin-boeienbestanden zijn vector kaarten.

Rasterkaarten zijn simpelweg geo-gerefereerde afbeeldingen. Statische plaatjes van een kaartfragment die bij een bepaalde schaal op de juiste plek wordt weergegeven. Heel erg simpel en een computer hoeft daar nog maar weinig bij na te denken voordat deze wordt gevisualiseerd. Nadeel van rasterkaarten is dat alle informatie(die de producent belangrijk vindt) in de kaart ook weer gevisualiseerd wordt, en daarom worden ze dus voor verschillende doeleinden, maar vooral op verschillende schalen gecompileerd. Je kent dat wel van de 1800 serie: die omvatten overzichtskaarten, maar ook (andere kaarten met) details van havens met daarop dus andere informatie.
Deze rasterkaarten zijn in openCPN ook goed te gebruiken. Ik heb bijvoorbeeld de 1800 serie ingescand als geo-afbeeldingen. In OpenCPN krijg je dan een lappendeken van de verschillende (half-overlappende) kaartbladen. Als je inzoomt naar haven-niveau moet je in het ergste geval handmatig de overzichtskaart uitzetten. Verder kun je dus ook geen informatielagen aan/uitzetten of de schaal aanpassen in rasterkaarten.

MBtiles, zoals nu bruikbaar in openCPN, zijn niks anders dan een hele grote verzameling rasterkaarten. Op zo'n manier gerangschikt dat iedere afbeelding maar een klein vierkantje is in de kaart. Zoom je nu in, vraagt het systeem een lager zoomniveau, en krijg je een meer gedetailleerde kaart van hetzelfde gebiedje. Zo'n klein vierkantje op overzichtsniveau bevat dus eigenlijk weer 4 kleinere, meer gedetaileerde vierkantjes.
Dit systeem, de 'tiling' van rasterkaarten, is erg efficient als je als gebruiker steeds een andere kaartgebied opvraagt. Het wordt daarom over het hele internet gebruikt. Zoom en beweeg maar eens over Google Maps of Navionics WebApp, dan kun je deze getegelde vierkantjes snel ontdekken.
Overigens is MBTiles gewoon een bestandsformaat om deze rasterpiramide in op te slaan, net zoals dat je .txt en .doc hebt voor tekstbstanden. (.MBtiles : piramide van tegels) als (.doc : tekstbestand).



Voor ons gebruik binnen openCPN is het nu vooral handig om op grote rasterkaarten (bijvoorbeeld de laseraltimetrie van Nautin) het schaalprobleem op te lossen. Ook gedetailleerde satellietfotoos kunnen zo vrij eenvoudig worden weergegeven.

Het is nog wachten op officiele, bruikbare, legale getegelde navigatiekaarten. Zoals bijvoorbeeld die van Navionics. Maar mocht je blij zijn met je vectorkaarten en is je computer snel genoeg om die te kunnen verwerken, zou ik daar nog even lekker bij blijven zitten en me nergens druk om maken. Mocht het nodig zijn komt het vanzelf wel, en het mooie is dan dat je niet meer zoveel opties/instellingen hebt als met je vectorkaarten.

Mooi verteld Pimpel!
Conclusie voor mensen die de opbouw van de Vector kaarten te langzaam vinden en weergave van raster kaarten niet vinden voldoen kunnen de MBtiles een oplossing zijn. Zoveel mensen zoveel wensen!

Het hoeft niet of of maar en en kan ook.

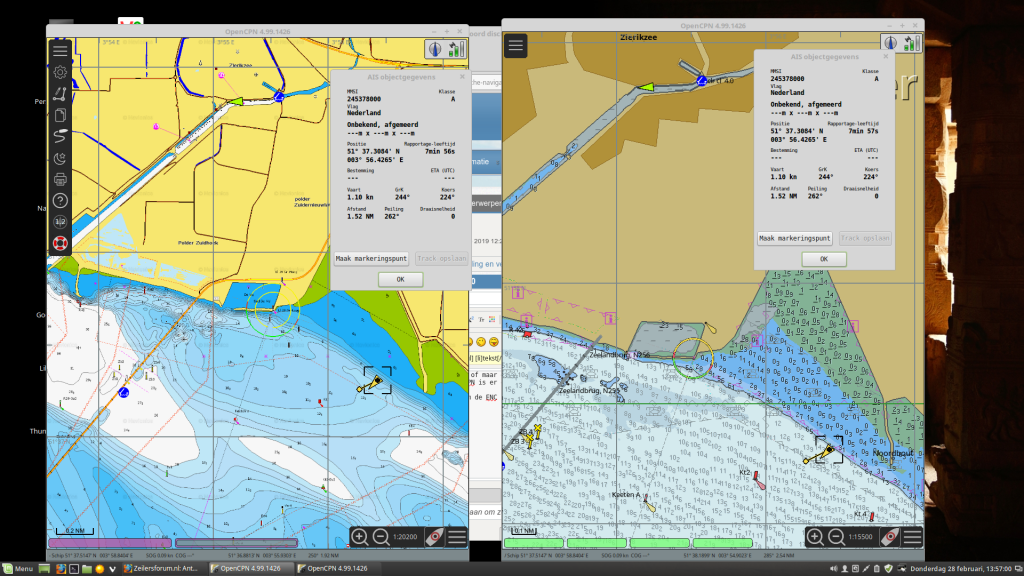

In Linux kun je eenvoudig tweemaal OpenCPN naast elkaar laten werken. En in OpenCPN is er ook een mogelijkheid om eenvoudig twee schermen te gebruiken. Kan in principe ook in Windows.

In het ene scherm de ENC kaarten en in de andere bijvoorbeeld sat beelden of Mbtiles kaarten van hetzelfde gebied.

In Windows kun je niet tweemaal, maar heel veel malen OpenCpn naast elkaar laten werken:-)


Gepost met de officiële Zeilersforum-app

Woody130 schreef :
Ik vind éénmaal Opencpn al om van te griezelen

Terug van de sneeuw?

Dank Pimpernel, zeer helder.

Pimpel schreef :
Bedoel je dit?
Goh, nooit geweten dat dat zo zit.
Ad
