Onderwerp: ESP 8266 configureren

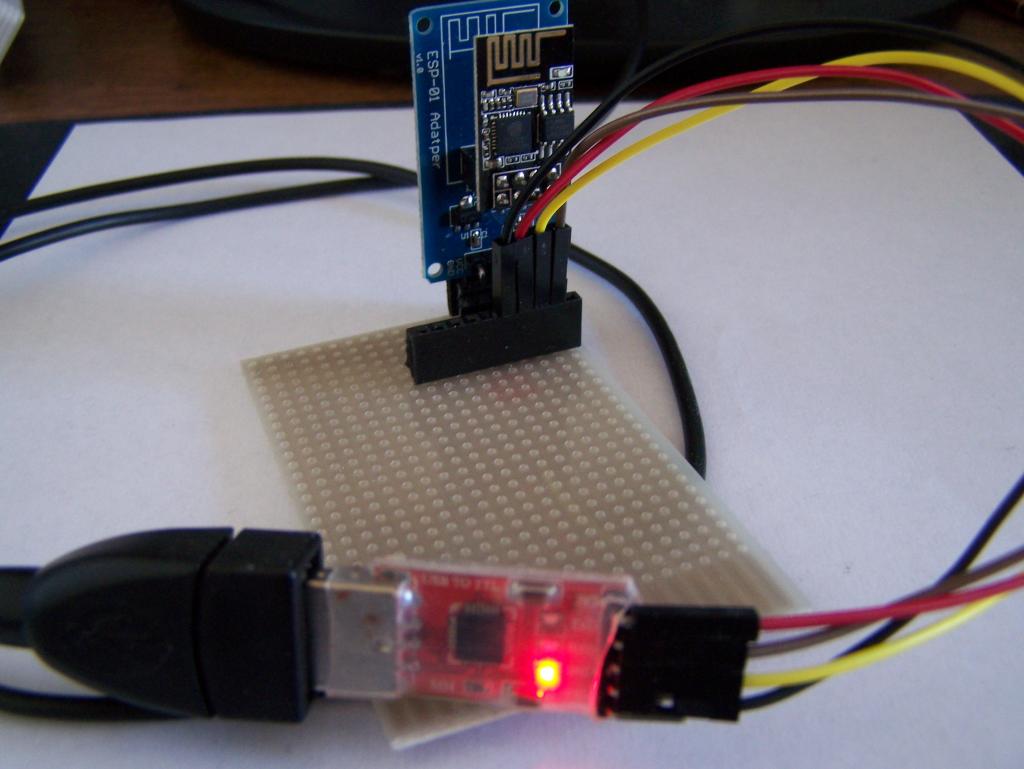

Ik heb een WiFi module ESP 8266 op een ESP 01 adapter via een usb-TTL adapter aangesloten op de PC. Met Putty krijg ik met de opdracht AT+GMR, OK en CTRL J de firmware te zien, maar verder kom ik niet. Als ik na OK CTR J toets krijg ik een error mededeling. Met welke eenvoudige opdrachten kan ik in Putty de naam, de baudrate en de code aanpassen? Ik wil de gegevens van de AIS transponder naar mijn tablet sturen.

Misschien heb je hier wat aan:
www.virtualware.nl/techniek/wifi/esp8266/
Serial/ wifi converter die ik getest heb met een R100 AIS-ontvanger.

Grt Hans

Met alle respect, als je met dat soort moduultjes gaat ontwikkelen moet je ook kunnen googlen hoor.
Verwacht dan niet dat wij dat dan voor je gaan doen...
De esp bordjes zijn best leuk, maar het zijn geen kant en klare end user oplossingen.

Tip: kijk ook naar de Wrover.

Leuk spul die ESP8266.

Ik heb al eens naar dit project zitten kijken. (Nog geen tijd gehad om het uit te voeren helaas)
github.com/svkatielee/NMEA_WiFi_Bridge

Ik heb zelf van alles geprobeerd om de ESP8266 te gebruiken als serial-wifi bridge.
Uiteindelijk ben ik uitgekomen bij de speciale firmware ESP-link.
Redelijk eenvoudig te installeren en daarna via de webgui goed in te stellen.
Meer info op: jeelabs.org/article/1618a/
Op mijn website staan verdere details hoe je de ESP8266 moet flashen.
Was een erg leuk project

Grt Hans

roozeboos schreef :
De Wrover is gebaseerd op de ESP32 chip.
Nog veel mooier dan de ESP8266 en heeft ook bluetooth aan boord.
Plan is om een serial/wifi/ bluetooth converter te bouwen met deze chip.
Misschien heeft iemand daar al ervaring mee ?

Grt Hans

PS Je kunt ook de HLK-RM04 gebruiken. Daar staat al standaard firmware op met een goede webgui.
Deze module draait al een paar jaar goed en betrouwbaar op onze boot.
www.virtualware.nl/techniek/wifi/hlk-rm04/

Grt Hans

omega schreef : Ja ik dus.

Wil je daar iets van delen ?

Grt Hans

Wat wil je weten?
In t kort, kost geen drol. Io pinnen zeer beperkt. Wifi bereik ook. Aantal wifi clients ook beperkt tot 4.
Maar veel software voorbeelden voor beschikbaar.
Via usb programmeerbaar via cp2100. Met ook wat transistoren erbij.
Ik heb wat printjes ontworpen waar hij op zit.
Project met streaming audio via I2S en UDP. Maar wifi bereik valt wat tegen, ook met externe antenne.
Ik stream nu via 868mhz. Geeft betere afstand.

Maar wat ik al zei, kost niet veel voor wat je er voor krijgt. Ga m zeker vaker gebruiken.

Enig realisme is wel gepast, het is geen heilige graal, als altijd.

Met dank en respect voor alle reacties, ik kom er nog niet verder mee. Door ziekte heb ik een jaar niet kunnen varen en heb geprobeerd me te verdiepen in de materie van gegevensoverdracht van de AIS transponder naar mijn tablet. Ik heb tientallen websites bezocht, geoefend met bluetooth en wifi modules, maar geen een vertelt me in klare Jip-en-Janneke-taal, zeg ABN, op welke manier de opdrachten moeten worden gegeven en hoe dat dan moet worden bevestigd. Ik ben er achter dat het vroeger eenvoudiger was om in windkracht 7 op een jacht een sextant positie te maken, dan om in de haven de nmea overdracht tot stand te brengen. iK ben nog van voor de oorlog en ben redelijk meegegaan, maar vooral de gebruikte terminologie gaat mijn verstand te boven. Dus, wie kan het me echt duidelijk maken?

Nou je moet dus de wifi module als AP programmeren.
Dan zorg je dat je de nmea data via de UART ingang inleest. Dat is een 3.3 of 1.8 volt nivo dus er moet een optocoupler voor.
Uiteraard moet er ook een robuuste voeding in, want je hebt 12 volt boordspanning.

Het is geen raspberry met allerlei kant en klare software. dus je moet zelf in C kunnen programmeren.
todo:
AP project inlezen en aanpassen,
UART instellen op juiste baudrate,
Data in lezen, controleren op validiteit: regel begint met $ of ! en controleer checksum ,
opslaan in ringbuffer,
ringbuffer inlezen en versturen via tcp of UDP door de wifi module.

Dus je hebt zowel een hardware als een software klus te doen.

Je kan ook de roosmux inzetten, dan is het allemaal al voor je gedaan. ( en meer)

hier ook:

github.com/jcable/nmea-link

code helemaal compleet, klein beetje hardware er bij en klaar.

helemaal beschreven met plaatjes; alleen no in elkaar knutselen:
www.esp8266.com/viewtopic.php?f=152&t=8738

of een kant en klare serieel to wifi converter heeft jaren aan boord dezelfde functionaliteit gehad, alleen configureren, kastje er om en klaar: tinyurl.com/yxcod5ya

Tadorna08 schreef :
Je kunt een mooie kant-en-klare oplossing kopen bij roozeboos:
www.star-safety.com/product/18...a-usb-wifi-converter

Of je kunt er één zelf bouwen met een HLK-RM04 die je besteld bij o.a. AliExpress:
www.virtualware.nl/techniek/wifi/hlk-rm04/

Grt Hans

Allemaal bedankt, ik ga voor de HLK-RM04 die ik al besteld heb, dan doe ik nog iets zelf, hoop ik. Mocht dat nog te hoog gegrepen zijn, dan weet ik nu wat de dan volgende stap zal zijn!

Tadorna08 schreef :
Het heeft nog even geduurd, maar het is nu gelukt, positie en AIS gegevens zijn zichtbaar op mijn tablet.

Leuk om te horen.

Grt Hans
