Onderwerp: OpenCPN, dieptes in grijs en zwart?

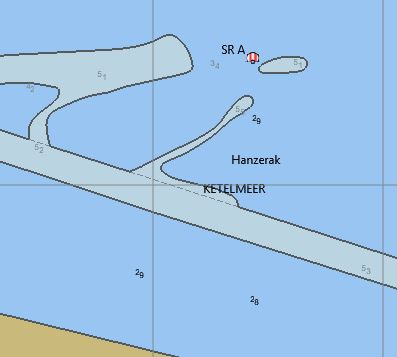

Het valt mij op dat op de kaart dieptes in grijs en zwart worden weergegeven. Weet iemand waar dat aan ligt?

Ik zou het zo 1 2 3 niet weten, maar als ik naar jouw voorbeeld kijk dan krijg ik het vermoeden dat 3 meter je veilige diepte is, dus misschien dat alles dat grijze tekst in de veilige diepte valt en zwart daaronder?

Dat is by design Je kan het wel zelf instellen.

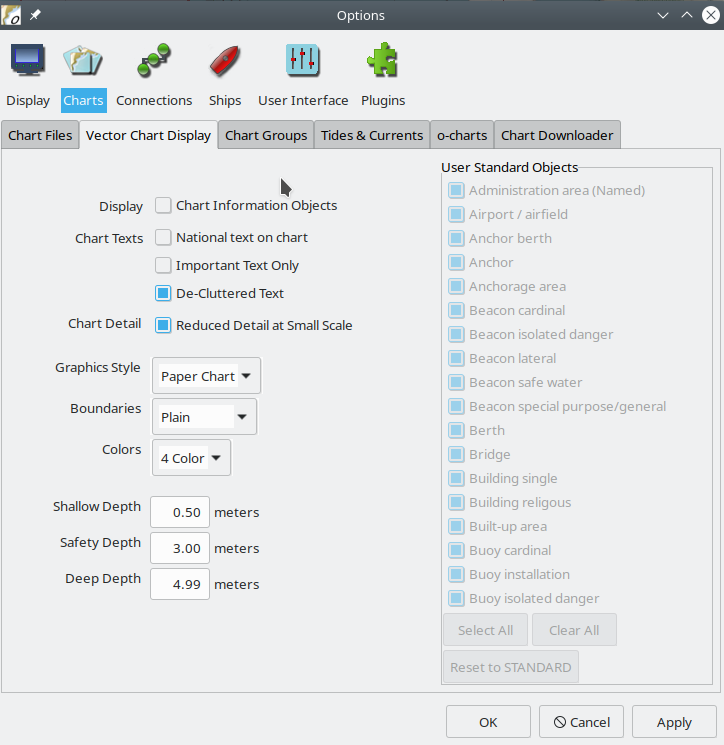

Onder opties vectorkaart instellingen heb je een stukje shallow, deep en safety depth.

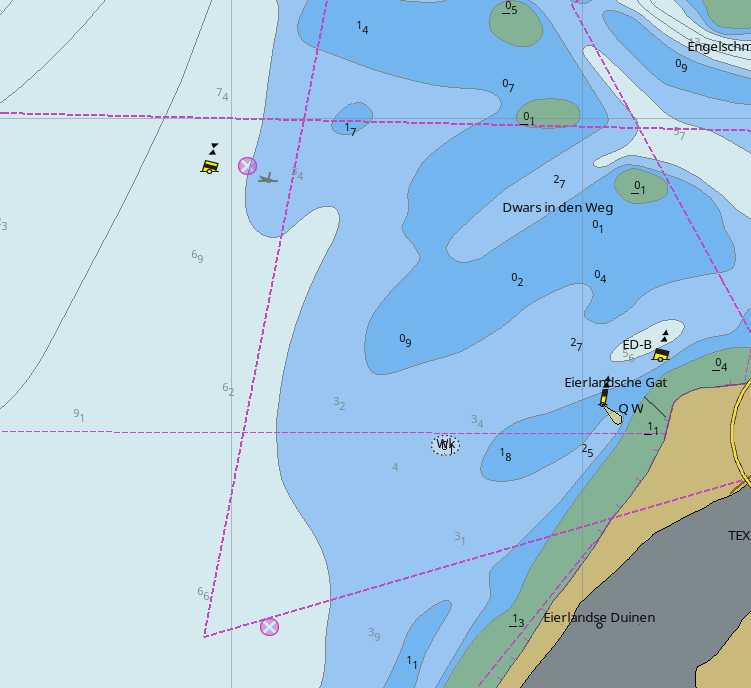

Alles wat dieper is dan wat jij als 'deep' depth hebt ingesteld wordt beschouwd als minder belangrijk en daarom grijs. Let ook eens op de wrakken. Als er een wrak in een gebied licht dieper dan de Safety depth, maar het wrak zelf is ondieper, dan wordt dit aangegeven als 'niet safe' met een rood kruis.

Kortom je kan de kaart aanpassen naar de omstandigheden die voor jouw schip van toepassing zijn.

Edit: De blauwe en lichtblauwe gekleurde ondiepe gebieden veranderen ook mee. Maar dit kan OpenCPN enkel doen aan de hand van de diepte contouren die in de kaart geprogrameerd zijn. Voor de OeSenc kaarten is dat 0, 2, 5, 10, 15, 20m. Voor de zeeland(RWS) kaarten werkt dit heel mooi omdat daar de diepte contouren iedere 1/2m geprogrameerd zijn.

Hallo Xander,
mijn veilige diepte staat op 2m maar buiten dat heb ik met die diepteinstellingen geexpirimenteerd en dat maakt geen verschil.
gr,
Arjen

Nog even ter

illustratie van het voorgaande. Drie maal het zelfde stukje kaart.

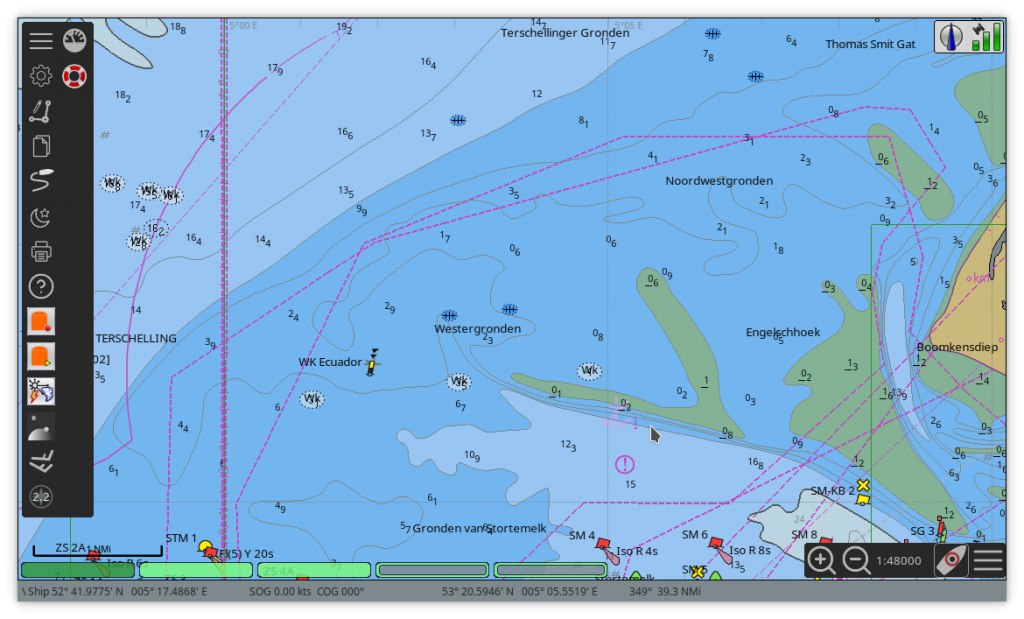

Eerst met de instellingen (Shallow, Safety, Deep) 0, 0, 0.

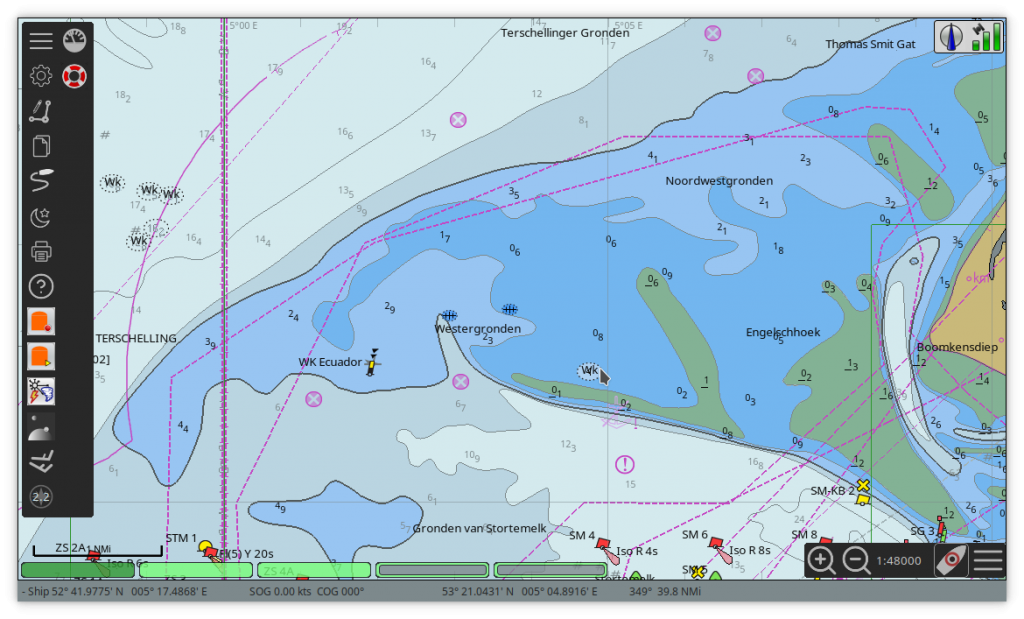

tweede met 2, 5, 10

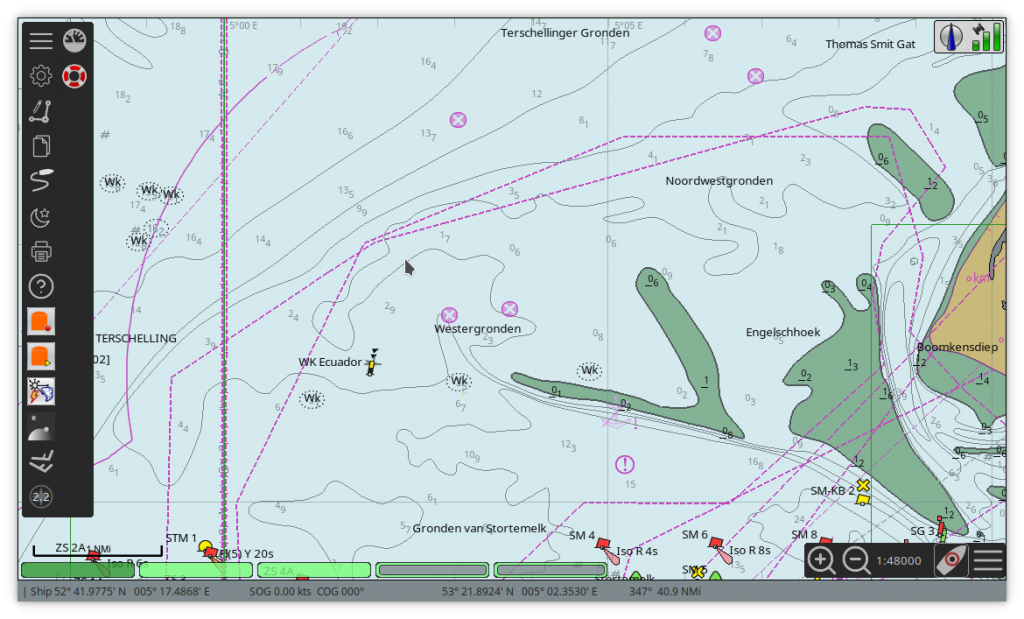

derde met 10, 20, 50

Dirk, ik dacht dit al geprobeerd te hebben maar ga het nogmaals proberen. Je printscreentjes zijn duidelijk!
