Onderwerp: Geen spanning op mijn dieptemeter

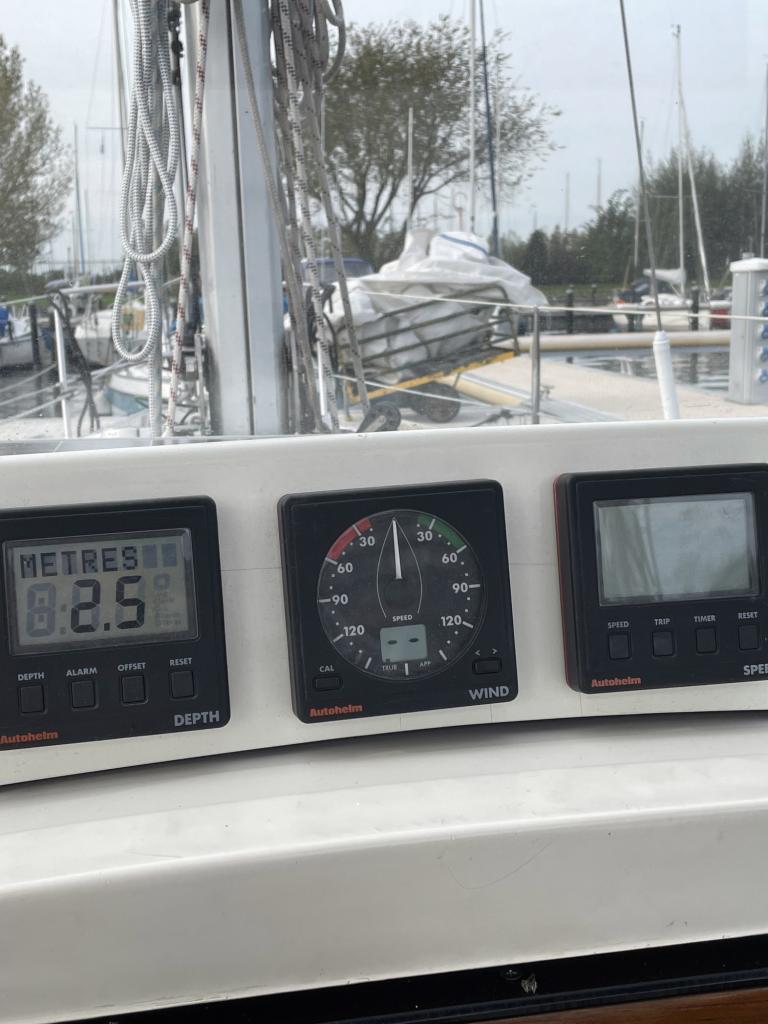

Was nog lekker weer het weekend, dus nog voor de laatste keer zeilen. Echter mijn diepte meter gaf geen signaal meer. Alle 3 worden in een keer via het paneel aan gezet. Maar op een dus geen spanning meer. Iemand een idee hoe ik dit kan uit zoeken ? Het gaat dus om het rechtse instrument. Het betreft een compromis 999

Zul je toch de bedrading moeten nalopen en/of je elec schema ( als dat er is)

Voor de hand ligt dat ze alle drie gevoed worden vanuit de zelfde draad.
Dan denk je aan
slecht contact op/ bij de display van je dieptemeter
intern sluiting? zekering door? ( weet niet of dat in de display zit
Display overleden?
overig
Meten= weten

JB

Rechts en links verwisseld?
Rechts zit snelheid en daarop is niks te zien. Ook niet 0.0
Links is diepte en geeft 2.5. Foto van voor de storing?

Instrument los halen en op de achterkant spanning meten. Daar geen spanning, draad volgen tot waar die is aangesloten op verdeler. Omdat alle instrumenten op dezelfde schakelaar/draad zitten zul je, als je zo door zoekt, vrij snel de aansluiting vinden waar je wel spanning hebt. Vanaf dat punt zit er dus een slecht kontakt, een draadbreuk (niet te zien maar te vinden door aan de draad te trekken), of een los hangende draad.
Meet je op de aansluiting aan de achterkant van het instrument wel spanning, begin dan door de schuifstekertjes er een paar keer af te trekken en er weer op te steken. Dan kras je ze weer een beetje schoon.
Nog steeds geen resultaat? Dan kun je het instrument proberen open te maken en kijken wat je daar aantreft.
De kans dat het instrument simpelweg kapot is is ook best aanwezig. Hoe oud istie? Ik heb een zelfde en die is inmiddels tussen de 30 en 35 jaar (maar werkt nog perfect).

Even stekkertje nameten inderdaad. Zit er stroom op dan is er waarschijnlijk intern iets mis. Bij een ander instrument van dezelfde serie had ik ooit eens dat van de interne voltage regulator een pootje los was komen te zitten. Hierdoor viel het instrument uit, maar met een tik op de behuizing piepte die soms nog wat. Even opnieuw het pootje solderen was de oplossing.
