Onderwerp: GNSS (GPS) ontvangst op laptop tbv OpenCPN

Ik ben sinds enige tijd in het bezit van een (jong gebruikte) Panasonic Toughbook CF-54mk2 met windows 11.
Ik wil deze oa gebruiken voor navigatie met OpenCPN.
OpenCPN geinstalleerd en dat werkt deze keer, deze keer omdat ik in het verleden er wel eens mee was begonnen maar nooit de tijd genomen om het gebruik te leren en nu zie ik al dat het helpt om de handleidingen (van Nautin) goed door te nemen.
Nu krijg ik alleen geen GNSS/GPS ontvangst maar dat kan aan mij liggen .

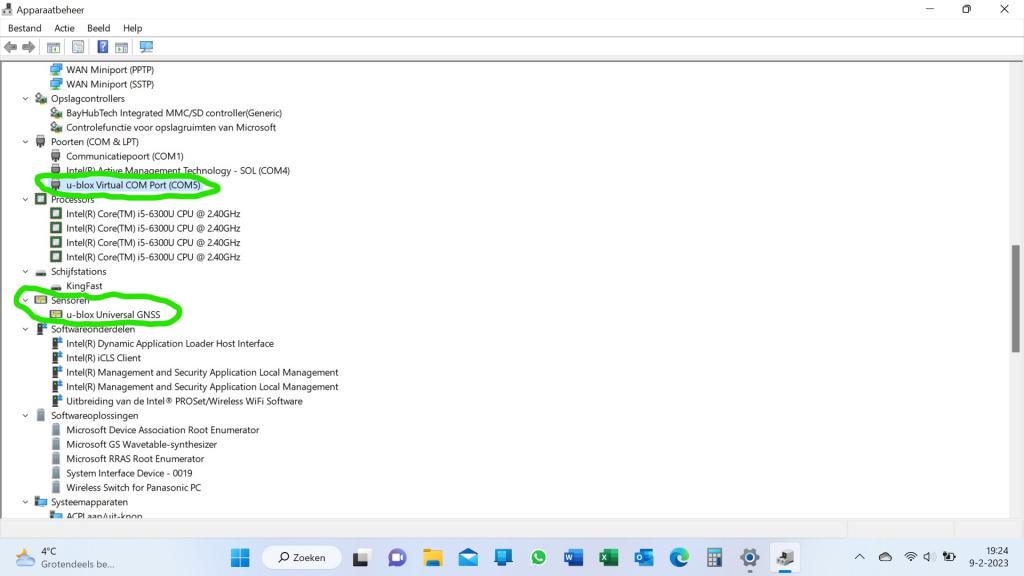

Op de laptop vind ik in apparaatbeheer een sensor genaamd: u-blox Universal GNSS en een compoort: u-blox Virtual COM Port (COM5), zie ook de bijlage.

Verbinden met COM5 in OpenCPN geeft echter geen resultaat/verbinding
Ik heb het idee dat ik met deze specs geen gps-muis meer nodig heb maar begin daar nu aan te twijfelen.
Is er iemand die hier meer van weet / ervaring mee heeft?

Alvast bedankt voor adviezen.
Johan

Die gps moet je dan wel inpluggen.... Com5 geeft aan dat het een externe gps op de usb poort verwacht.

Roozeblij schreef :
Maar deze "Sensor u-blox Universal GNSS, zit toch ergens in de laptop.
Of is/doet dat niets hiermee?

nee hoor. Com5 is een virtuele externe seriele poort via usb. ( heeft er vast ooit ingeplugd gezeten, windows maakt dan comX )

Als je laptop een interne gps heeft moet je die opzoeken bij apparaten.

Kennelijk is er wel een driver geïnstalleerd voor deze interne GPS module?

Vaak staan die U-blox dingen standaard op 9600 baud.

En: heeft W11 wel de juiste driver beschikbaar voor die GPS module? heb je al eens gekeken bij U-blox website?
Daar kan je ook de configuratie software ophalen voor de GPS module. Niet altijd staat deze op NMEA output.

www.u-blox.com/en/product/u-center

portal.u-blox.com/s/question/0...ors-in-the-nmea-data

Hier ook een Toughbook, alleen met Wingps.
Er zijn een hoop modules voor deze laptops, Gps/4G/Lte om er maar
een paar te noemen.
Deze zijn echter allemaal optioneel, mocht er een Gps zijn
aangesloten in jouw Toughbook dan zou je deze moeten zien in
apparaatbeheer.
Mocht je de Gps vinden, dan rechtermuisknop en eigenschappen bekijken.
Hier zie je of de driver up to date is en welke compoort de Gps gebruikt.
Werkt de Gps niet, dan de aanbeveling van Calidris volgen.
Overigens heeft Panasonic zelf ook een grote database met drivers
voor alle Toughbook modellen.

Ik gebruik mijn Toughbook eigenlijk alleen nog maar om op mijn werk
grote geluids-installaties in te stellen en af te regelen.
Door alle driver problemen daarmee ben ik zelfs terug gegaan W7pro.
Naar mijn mening geeft W11 nog teveel problemen met de oudere soft
en hardware.

A

EDIT;
Hier de link naar de Panasonic database voor de 54Mk2.
pc-dl.panasonic.co.jp/dl/searc...%5B%5D=002001&p1=211

Bedankt zover voor de antwoorden/suggesties, ik ga vanavond even verder met de instellingen etc.

Als je onder 'apparaatbeheer' bij USB-apparaten in Windows de GPS terugvindt als aangesloten op COM5 en je stelt ook in OpenCPN ('Verbindingen' - 'voeg verbinding toe') voor de GPS als poort COM5 in EN de goede baudrate (4800 of 9600; even proberen), dan zou het moeten werken.

Zie je geen GPS in apparaatbeheer, dan moet je een losse GPS aanschaffen en aansluiten.

Ik zie net dat de bijlage waar ik in de openingspost naar verwijs er niet bij zit.
De Sensor "u-blox Universal GNSS" is dacht ik de GPS ontvanger maar daar begin ik nu aan te twijfelen.

De u-blox Universal GNSS is de geinstaleerde module.
Je hebt dus een Gps module in de Toughbook.

Onder Poorten (COM & LPTp) zie je de toegewezen compoort.

Nu aan de praat krijgen.
Rechtermuis klik op de module, kijken of er foutmeldingen zijn.

Rechtermuis klik op de toegewezen Compoort en kijken of deze
goed werkt.

A

En wat screenshots kunnen helpen.

A

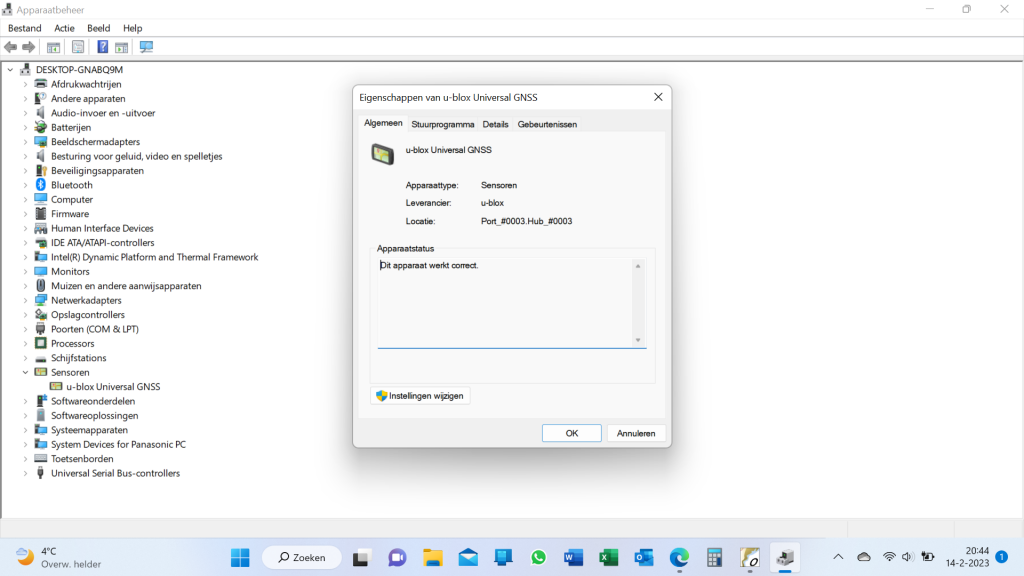

Dat is het vervelende , krijg twee keer "Dit apparaat werkt correct." en geen foutmeldingen of wat dan ook.
Screenshots komen eraan.

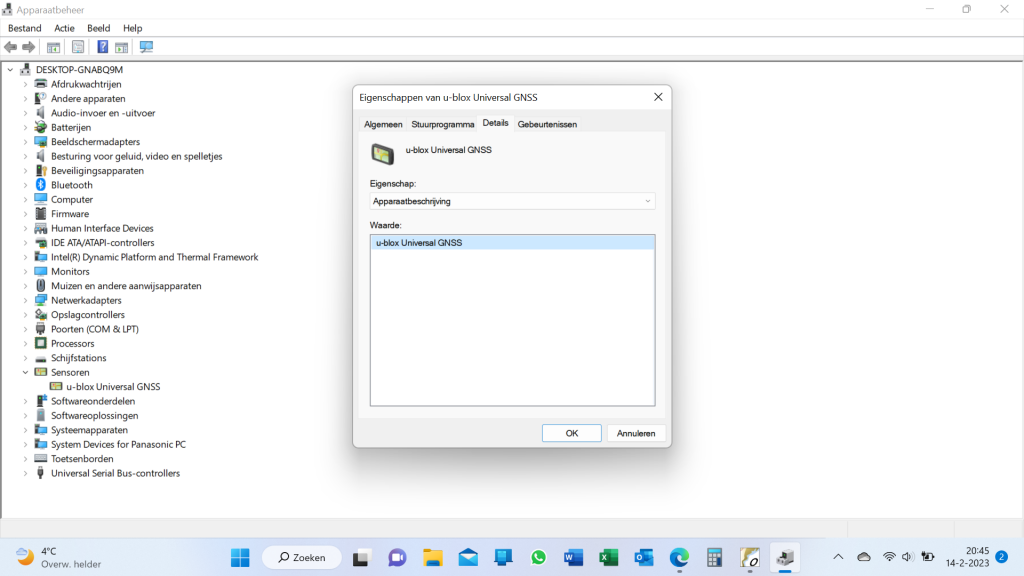

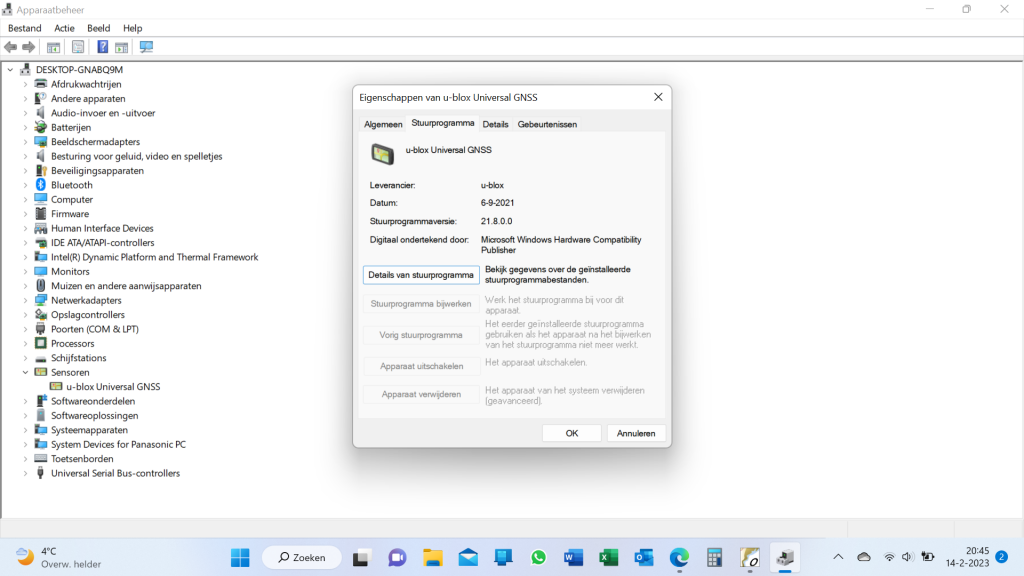

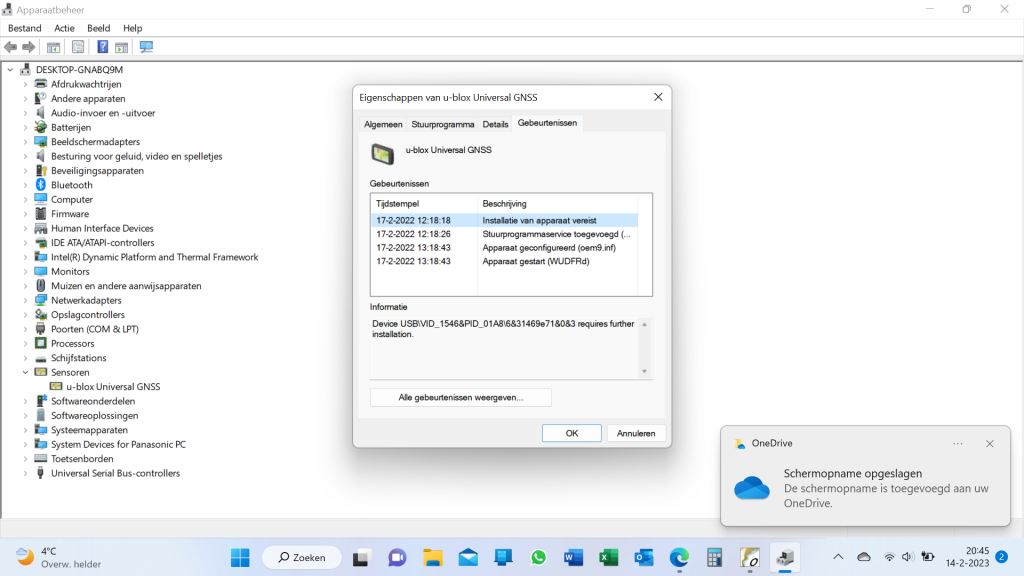

4 x screenshot sensor

Dan moet je in één van de twee apparaten de baudrate van de verbinding
kunnen zien. Die is van belang. Zit ergens onder een tabblad


A

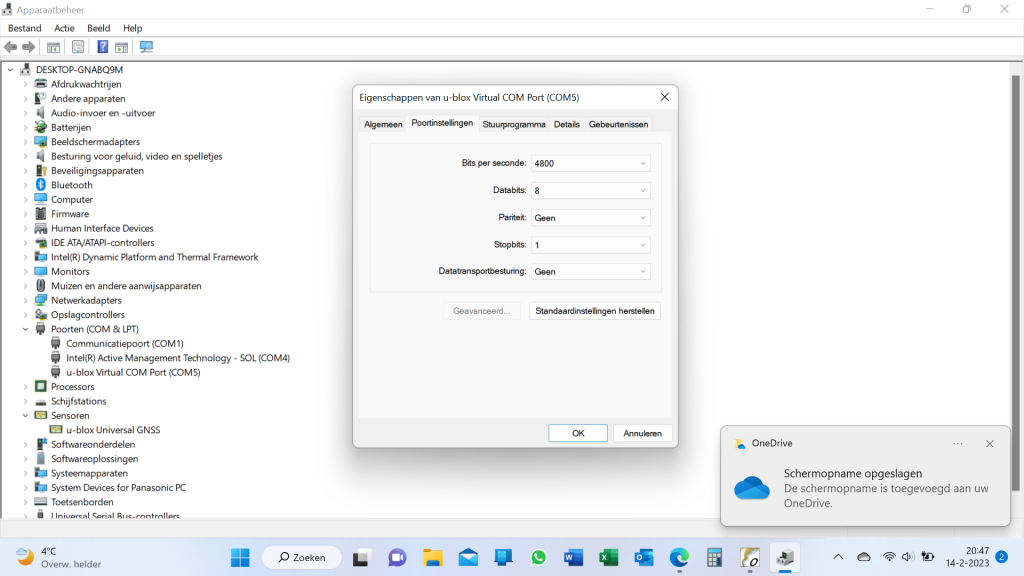

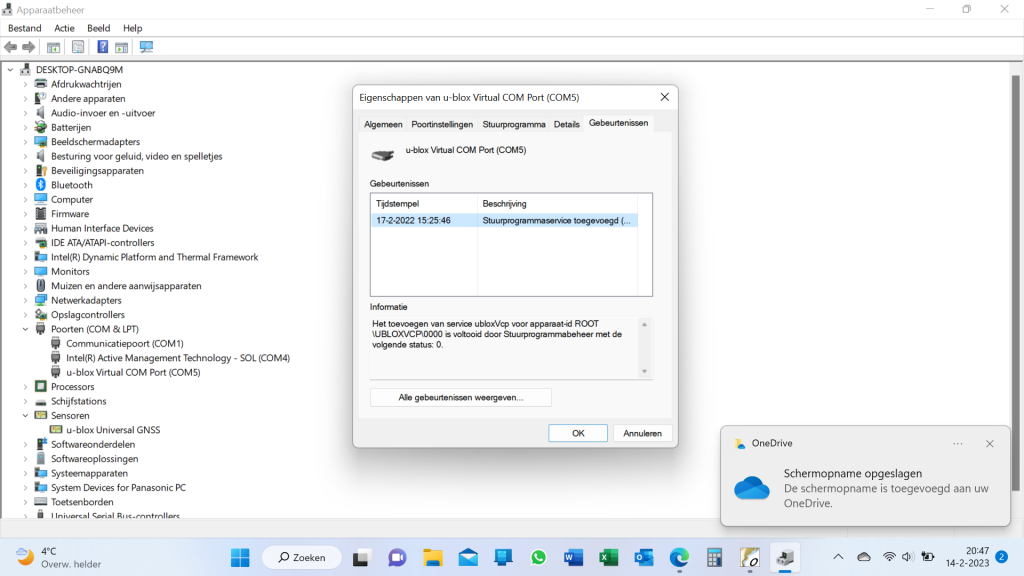

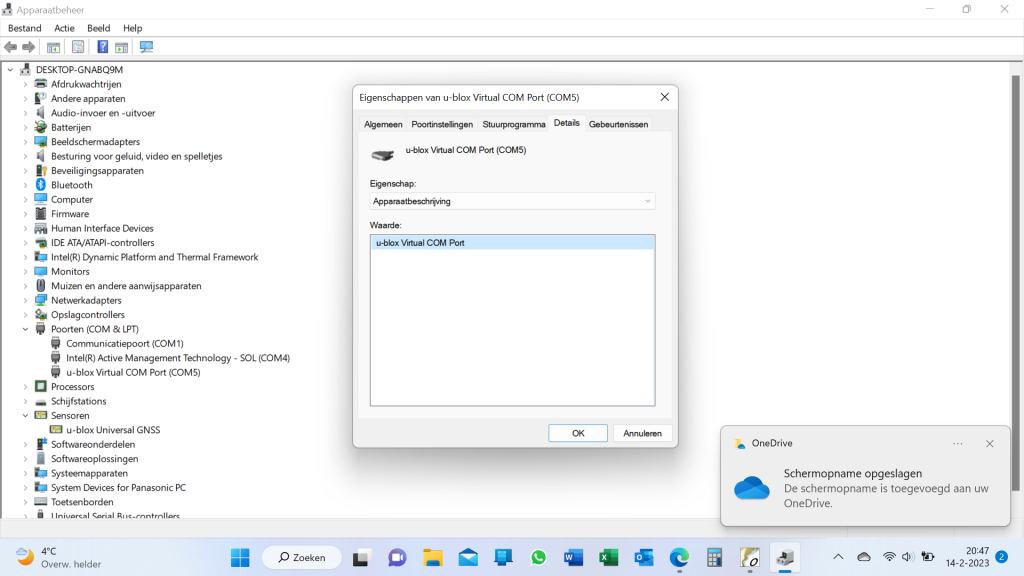

5 x screenshot COM5:

Ok, je Gps werkt correct en de Baudrate is 4800.
Open nu OpenCPN eens.

A

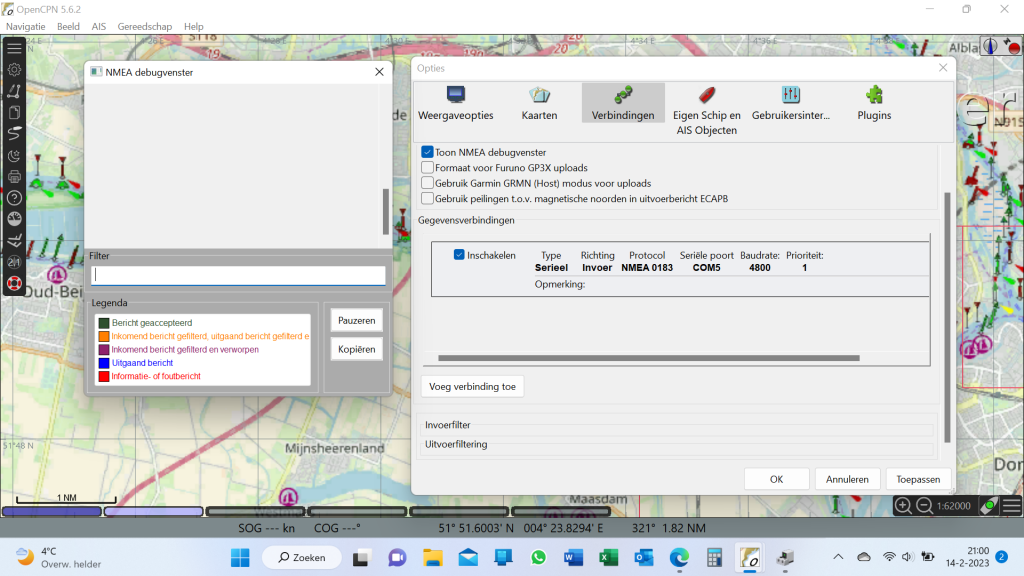

Dat doe ik met een screenshot van de instelling zoals ik hem heb staan.

Je kan de baudrate op 9600 zetten (niet noodzakelijk) en dan eens
toepassen.

A

Helaas dat is hem ook niet.
Ik weet nu in ieder geval dat er een gps ding in zit, alleen nog even aan de praat krijgen .

Ad, bedankt zover voor de hulp maar ik ga er nu eerst nog een nachtje over slapen, en kijk later weer verder, anders wordt ik chagarijnig van dit getob.

Is de COM5 poort wel beschikbaar om te openen, dus niet bezet door een andere applicatie? Geeft OpenCPN een foutmelding als de poort geblokkeerd zou zijn; weet iemand dat?

Hier 2 hondjes die echt moeten lopen.
Ik verdenk Windows 11.
Deed namelijk simultaan een instalatie op een W10 laptop
met een 8 jaar oude Gps muis.
Geen problemen.

A

Stomme vraag misschien,maar ik kijk naar dat screenshot en vraag me af
of je wel "voeg verbinding toe" hebt aangklikt??
Soms zijn de simpelste zaken een f*ckup...

A
Serus schreef :

AdB schreef :
In het laatste screenshot van TS is te zien dat de verbinding gewoon bestaat. De vraag is of TS die ooit zelf heeft aangemaakt, met 'voeg verbinding toe', of dat een vorige eigenaar dat gedaan heeft. De verbinding is ook geactiveerd, zoals blijkt uit het vinkje bij 'inschakelen'.
In principe zou de verbinding, na het aanklikken van 'toepassen' moeten werken.

Nog een keer 'voeg verbinding toe' aanklikken levert een venster waarmee nóg een nieuwe verbinding kan worden aangemaakt. Dat lijkt me in dit geval zinloos.

Verder: er zit weliswaar een GPS-module in de Toughbook, maar werkt die gewoon zonder externe antenne?

Eventueel de bestaande verbinding in OpenCPN verwijderen en opnieuw aanmaken. Als het dan nog niet werkt, weet ik het ook niet.

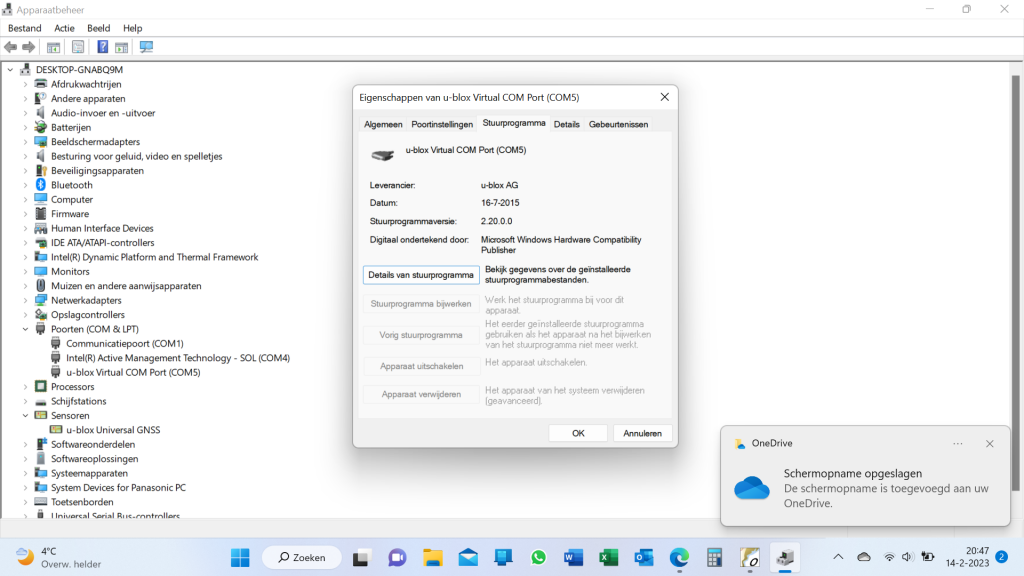

Een Windhoos probleem niet OpenCPN. Je gebruikt een ublocx driver versie 2.20 uit 2015 ?? Volgens het www is er ook een versie 3.3, lijkt me niet onwaaschijnlijk dat een driver update kan helpen.

Heeft de laptop wellicht een mogelijkheid om meer op hardwareniveau naar de werking van die GPS te kijken? Iets in de BIOS of een meegeleverde diagnostische/setup tool van Panasonic?

Wad Wadloper zegt vind ik ook een goede: kan het zijn dat het ding niets uitspuugt omdat het geen fix heeft?

Als je de verbinding zo aanmaakt dan verwacht opencpn nmea0183 toch. Geen idee, maar gaat de interne gps dat uitspugen?
