Onderwerp: Twee plotters dan geen AIS?

We hebben een SeatalkNG netwerk met daarop een Truedesign CTRX Graphene AIS en sinds kort twee Axiom plotters.
Het netwerk functioneert zonder mankeren met een Axiom plotter. Op het moment dat ik de 2e plotter aan zet komt er een foutmelding met “AIS verbinding verbroken” en valt de ais weergave weg. Beide plotters uitzetten en dan een van de twee starten en er is weer AIS. 2e plotter starten en we hebben weer de foutmelding. De een of ander maakt daarbij niet uit. Ondertussen is er op de boordpc via een Miniplex geen vuiltje aan de lucht en is de AIS info gewoon zichtbaar.
De plotters werken verder prima, alle info is zichtbaar, alleen de AIS valt weg!
Er zijn wel meer zeilers met twee plotters, wat zou er fout kunnen zitten?

Als lezers van de AIS-data zouden plotters elkaar niet in de weg moeten zitten lijkt me.
Maar misschien gaat het op elektronisch niveau mis? Dat een tweede plotter op de bus teveel belasting is en er bitjes gaan omvallen?

NMEA0183 of NMEA2000?

[edit]
SeatalkNG, dus NMEA2000

Zit de terminator op de goede plek? Wat zijn de lengtes van de apparaten naar de bus, en de lengte van de bus zelf?

Volgens mij wel, dat kan niet fout eigenlijk. Daarbij, ze werken allebei zonder mankeren. Alleen de AIS valt in storing als ze beiden aan staan.

Beide plotters zitten vlakbij elkaar in de kuip waar ook drie schermpjes zitten. Ongeveer 6 meter afstand van de navigatiehoek.
De plotters hebben een gedeelde voeding.

Even geprobeerd om de AIS weergave op een scherm uit te zetten maar de foutmelding blijft.
Ook het gelijk instellen van de databronnen voor de gps etc heeft geen effect.

a. slave-master
b. beide GPS aan

Meteen wat vragen met zo'n bondig antwoord...

Master slave stel je in bij de fabrieksinstellingen?

De gps instellingen volgen dan neem ik aan. Nu laat niet alles zich zomaar instellen. Een klik op de ene dan verspringt de ander!

ik heb mijn 2 plotters verbonden met een netwerk kabel, doen het beide.

Lamavare had een punt!
Vreemd spul dat botenspul...
Ik heb de ene plotter ingesteld op datamaster, de andere laat zich niet instellen dan maar geeft ook aan een datamaster te zijn. Slave is nergens te vinden, RM is ook woke
Dan voor de gps instellingen op de datamaster internal aangewezen, dat is de AIS. Op de 2e plotter de datamaster als gps bron aangegeven. Nu werkt het.....
Beide plotter AIS zonder foutmeldingen

Ik heb altijd een punt, anders reageer ik niet ....

Je haalde alleen master en slave door elkaar maar ik blijf je dankbaar

Je vraag deed me denken aan een probleem met een B&G-plotter tijdens een delivery die de RADAR zou moeten aansturen.
Deed het dus niet. Eigenaar gebeld: geen idee. Leverancier gebeld: zeer technische, maar niet relevante antwoorden.

Bleek dat de plotter ingesteld stond als slave i.p.v. master. Nadat ik dit 5 niveaus diep in de menustructuur had gevonden en veranderd, oops, deed de RADAR het..

"Master en slave" kan écht niet meer! Gebruik dan primary en secondary of zoiets. Wordt tijd dat RM eens iets aan haar inclusiveness gaat doen

Mijn plotters zijn zowel verbonden via SeatalkNG/N2k als via Raynet/IP. Het master/slave verhaal is alleen van toepassing op Raynet (en dat werkt prima overigens). In N2k is er geen sprake van master/slave, alleen van databronnen. Als er van hetzelfde type data meerdere bronnen beschikbaar zijn kan je aangeven welke je daarvan wilt gebruiken. Vaak zal dit om GPS data gaan, maar het zou ook kunnen gaan over diepte, log, wind etc. mocht je daarvoor meerdere sensors hebben. In alleen een N2k netwerk kan er geen slave plotter zijn, alle plotters zijn 'master' (wat dan verder betekenisloos is).

Overigens hoef je de tweede plotter helemaal niet meer te verbinden via N2k als die ook via Raynet verbonden is. Alle data, dus de kaartendata én alle data van het N2k netwerk wordt via Raynet doorgegeven. Daarentegen kan het ook geen kwaad om beide verbindingen (N2k én Raynet) in stand te houden, er ontstaan daardoor geen data-conflicten - best knap vind ik. Ik vind dat wel handig, want mocht de plotter die 'datamaster' is uitvallen of uitgezet worden dan blijft alle data beschikbaar op de 'slave' plotter. Alleen het SD-kaartje met het kaartmateriaal moet dan wel overgezet worden van de 'ex master' (want staat uit) naar de 'nieuwe master'. De slave wordt de nieuwe master als het de enige beschikbare plotter is, daarvoor krijg je een niet te missen melding.

Raynet, het woord ben ik wel tegen gekomen maar het is verder nieuw voor me

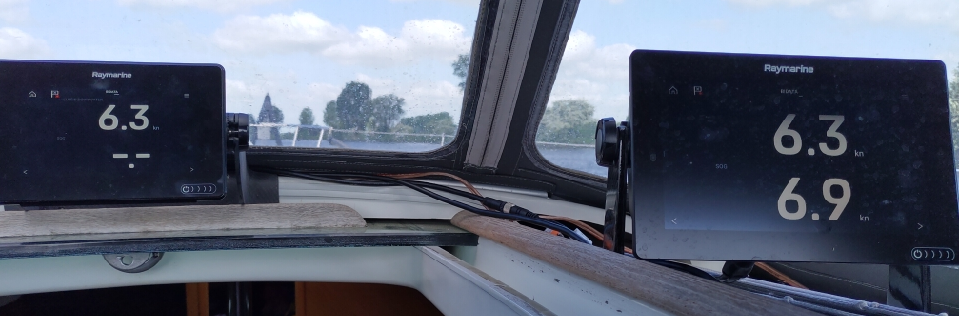

Ik heb een 2e, kleine Axiomplotter voor weinig over kunnen nemen en vond dat een goede omruil tegen twee oude Graphic schermpjes die ik weer verkocht heb. De 2e plotter staat ook onder de buiskap net als de 1e en hoeft alleen data door te geven. Hij ruimt daarmee mooi het scherm van de 1e plotter op!
Een scherm voor data als sog, diepte, routering etc. en een voor de kaart dus.
Verdere apparatuur als radar o.i.d. hebben we niet.

Al met al is het zo eenvoudig blijkbaar niet.
Het ais deel blijft nu wel werken maar geen sog en geen cog.
Wel op plotter 1 maar niet op plotter 2

Is er iemand die wel twee (axiom) plotters heeft die simpel zijn aangesloten op de Seatalkng bus waarbij alles gewoon werkt?

Of moet ik toch gaan zoeken in de richting van een Raynet oplossing zoals Timo wat ook een prijzige oplossing is?

RTFM

Het lijkt niet leuker te worden prijstechnisch..

holtere schreef :
Onze buurboot (een hele sjieke Saffier) heeft twee Raymarine Axiom Pro plotters. Ik kan onze buurman eens vragen hoe de Saffier werf het daar aangesloten heeft. Ik vermoed N2K (SeatalkNG). Als we hem treffen (ingehuurde schipper, dus altijd kort in de haven) en we beiden even tijd hebben kunnen we wel even kijken.

Ok, fijn!
SeatalkNG aansluiting wordt hier ook gebruikt maar dat lukt niet erg.

Heb je deze Raymarine forum onderwerpen gelezen?

forum.raymarine.com/showthread.php?tid=255

forum.raymarine.com/showthread.php?tid=5276

forum.raymarine.com/showthread.php?tid=10937

Het lijkt erop dat Raymarine bij meerdere MFD's de voorkeur geeft aan een Raynet (ethernet) verbinding tussen de twee, waarbij één MFD als master wordt ingesteld. De configuratie en data van de master worden dan door de andere MFD (slave) automatisch overgenomen.

Twee losse MFD's op de SeatalkNG (dus zonder onderlinge Raynet verbinding), dan beiden als master instellen, anders wordt de N2K/SeatalkNG data als ik het goed lees genegeerd: "SeaTalkng/NMEA 2000 communications will be ignored by any MFD which has not been configured as the Data Master MFD. In an Ethernet Network of MFDs, only one MFD may be configured as the system's Data Master."

Verder zou ik op de tweede plotter (waar je geen SOG en COG op hebt) de databronnen nog even nalopen.

Ik heb al jaren twee plotters, tot voor kort alleen op de N2k bus aangesloten. Beide toonden probleemloos de AIS data die op de bus staat (afkomstig van een Vesper transponder). Dus aan de configuratie ligt het niet.

Als je alleen de twee Axiom's wilt verbinden met Raynet heb je geen switch nodig, alleen een Raynet kabel (= gewone netwerkkabel maar met stevige waterdichte connectoren) volstaat. Nieuw zijn ze aan de prijs (€90) maar ik heb nog niet zo lang geleden een Raynet kabel voor minder dan vier tientjes weten te kopen. Beetje zoeken en geduld helpt.

Dank je Timo, dat was wat ik graag wilde horen

Evengoed krijg ik het zo niet werkend. Of de ais kapt er mee of ik heb geen gps info op de andere plotter.
Beide staan als datamaster maar je hebt ook niet veel keus want dat staan ze sowieso al. Databronnen aanwijzen levert niets op, dat is russische roulette en levert alleen foutmeldingen op als eerder beschreven.
Ik ga eens kijken voor zo'n kabeltje!

Misschien al teveel instellingen gewijzigd op de plotter(s)?
In mijn audio-wereld kom ik soms ook rare netwerk problemen tegen.
Een factory reset doet dan vaak veel goeds.
Zomaar een idee.
