Onderwerp: Ontwerp tafel en welke tafelpoot?

Ontwerp tafel en welke tafelpoot? 11 nov 2015 21:08 #681324

  • Guia IV
  • Guia IV's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1298
De oude keuken is gesloopt en de nieuwe staat even stil (wil de boel niet beschadigen tijdens het ruigere werk.

Om alles een beetje slim aan te pakken (vloer deels verlagen en deels verhogen, dit heb ik al bepaald) uitneembare vloerdelen te bepalen en dus ook de tafelpoten moet ik dus eigenlijk bepalen hoe ik de tafel ga maken en vooral hoe ik deze ga bevestigen.

Nu moet je tegen de tafel kunnen leunen en deze moet verlaagd kunnen worden om een bed van te kunnen maken.

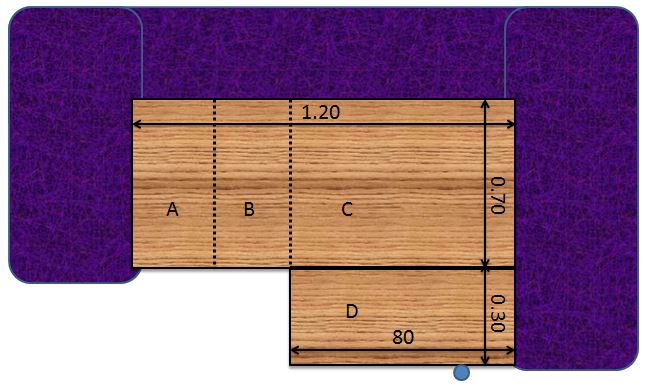

Een kleine schets (niet op schaal, maten kunnen nog afwijken maar geeft een indruk)


A,B,C en D worden de tafel. Deze komt niet permanent aan de paal vast, om hem opklapbaar te maken vanwege het ruimtelijke zicht. Het lijkt mij handig om vanaf de lange bank deel B omhoog te kunnen klappen om tussen de tafel door te kunnen lopen. Dit wordt lastig vanwege de poot die dan onder deel A moet komen en dus in de weg zit voor je voeten.

Deel D moet kunnen opklappen (dus van onder naar boven vanwege de stevigheid) en hier moet je tegen aan kunnen leunen onder helling bij het koken. Mogelijk toch vast aan de paal met een soort "snel"sluiting.
De breedte van deel D is eigenlijk de minimale maat vanwege de keuken.

Nu de vraag:
Hoe zouden jullie de tafelpoten maken? Als je deze koopt (verstelbaar dus) dan ben je een vermogen kwijt. Ik heb wel wat ideeën, maar hier zijn vast ook mensen die dit al eerder bij het eind gehad hebben. Het bed hoeft alleen maar gemaakt te worden als er gasten zijn die blijven slapen, dus dit mag best wat werk zijn. Eerste vereiste is de stevigheid.
Alleen ingelogde leden kunnen reageren.

Ontwerp tafel en welke tafelpoot? 11 nov 2015 21:21 #681328

  • JohnBerg
  • JohnBerg's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1944
Guia IV schreef :
Eerste vereiste is de stevigheid.

Als het om stevigheid gaat kom je al gauw op 2 H profielen. Het streepje tussen de linker en rechter kant is dan de poot. De linker kant op de vloer, de rechterkant onder de tafel zodat ie het hele blad ondersteund. En dan een plank/balk halverwege tussen de poten.
Get your facts first, then you can distort them as you please
Alleen ingelogde leden kunnen reageren.

Ontwerp tafel en welke tafelpoot? 11 nov 2015 21:40 #681334

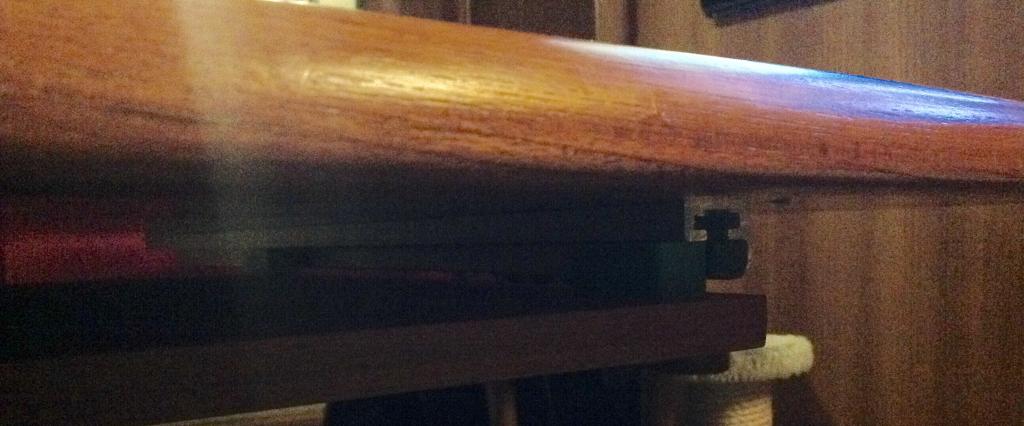

Een verschuifbaar tafelblad misschien? Ons tafelblad (eigen ontwerp) kan 40 cm verschuiven over twee kunststof rails. Bij ons kan dit in een rechte lijn van bb naar sb en terug. Heb het bij een scheepstimmerman ook gezien waarbij de kunststof geleiderails schuin gemonteerd zijn. Hierdoor komt het blad schuin naar voren waardoor niet alleen achter de tafel ruimte ontstaat maar ook bijvoorbeeld tussen A of C en de bank.
Alleen ingelogde leden kunnen reageren.

Ontwerp tafel en welke tafelpoot? 12 nov 2015 07:56 #681376

En ronde hoeken! Je hebt geen Hanse ;)
Alleen ingelogde leden kunnen reageren.

Ontwerp tafel en welke tafelpoot? 12 nov 2015 16:59 #681536

  • Guia IV
  • Guia IV's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1298
JohnBerg schreef :
Als het om stevigheid gaat kom je al gauw op 2 H profielen. Het streepje tussen de linker en rechter kant is dan de poot. De linker kant op de vloer, de rechterkant onder de tafel zodat ie het hele blad ondersteund. En dan een plank/balk halverwege tussen de poten.
Je omschrijft het wat cryptisch, maar volgens mij begrijp ik wat je bedoelt. Je doelt dan op 1 poot met daaraan 2 H profielen die de rest ondersteunen. H profielen hou ik sowieso in gedachte.Sydeliefde schreef :
Een verschuifbaar tafelblad misschien? ...kunststof geleiderails schuin gemonteerd zijn. Hierdoor komt het blad schuin naar voren waardoor niet alleen achter de tafel ruimte ontstaat maar ook bijvoorbeeld tussen A of C en de bank.
Ja is wel een geinige optie om ruimte tussen B en C te kunnen creëren om tussendoor te lopen. Ik heb nog 1 zo'n poot van de oude tafel (die je kan schuiven) en die zou je inderdaad scheef kunnen monteren.boarderbas schreef :
En ronde hoeken! Je hebt geen Hanse ;)
Ja, ik ga mijn best doen. :P Ik hoef toch hoop ik niet voor de commissie hier? Aan de andere kant, liever nu een goede tip dan achteraf gepraat. Dus kom maar op!
Alleen ingelogde leden kunnen reageren.

Ontwerp tafel en welke tafelpoot? 12 nov 2015 17:09 #681542

  • zeekraal
  • zeekraal's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3463
Waarom een opklapbare strook in het midden van de tafel? Maakt de constructie moeilijker.
Op de helft van B een stippellijn zodat het hele linker deel op kan klappen.
De ene poot net naast de stippellijn, de andere rechts in deel D.
Verder zul je ook de poten wegneembaar moeten maken wil je er een slaapplek van kunnen maken.

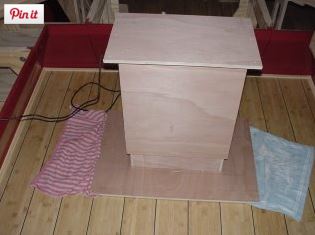

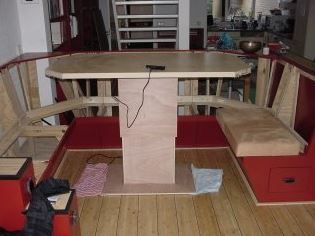

Dat heb ik op mijn boot opgelost door de poot aan de onderkant van een draadeind te voorzien die in een absoluut onwrikbare, in de vloer vastgeschroefde, rvs plaat wordt geschroefd. Het blad zit vervolgens met een knevelconstructie op de poot vast.
De stevigheid valt of staat met de bevestiging van de stalen plaat op de vloer.
De poot is 85 mm in het vierkant, aan onder en bovenkant verbreed tot 200 mm. De stalen plaat is iets van 180 mm.
je kunt alles zelf en daar heb je maar 2 dingen voor nodig n.l. kennis en gereedschap
Laatst bewerkt: 12 nov 2015 17:10 door zeekraal.
Alleen ingelogde leden kunnen reageren.

Ontwerp tafel en welke tafelpoot? 12 nov 2015 17:24 #681547

  • Guia IV
  • Guia IV's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1298
zeekraal schreef :
Waarom een opklapbare strook in het midden van de tafel? Maakt de constructie moeilijker.
Op de helft van B een stippellijn zodat het hele linker deel op kan klappen.
De ene poot net naast de stippellijn, de andere rechts in deel D.
Verder zul je ook de poten wegneembaar moeten maken wil je er een slaapplek van kunnen maken.
Dat heb ik op mijn boot opgelost door de poot aan de onderkant van een draadeind te voorzien die in een absoluut onwrikbare, in de vloer vastgeschroefde, rvs plaat wordt geschroefd. Het blad zit vervolgens met een knevelconstructie op de poot vast.
De stevigheid valt of staat met de bevestiging van de stalen plaat op de vloer.
De poot is 85 mm in het vierkant, aan onder en bovenkant verbreed tot 200 mm. De stalen plaat is iets van 180 mm.
Leek me wel handig een opklapbaar middenstuk, maar stuit ook op een constructieve uitdaging inderdaad. Dat met dat draadeind zie ik wel zitten! En misschien is B opklapbaar niet haalbaar, is ook niet zo erg. Dan kun je inderdaad nog een deel opklapbaar maken.

Zag ook een plaatje van een tafel uit een camper, ziet er ook wel stevig uit.





Maar dan zit je wel met de stevigheid omdat je dan 2 delen in elkaar laat schuiven. Dit kun je natuurlijk ook 2x doen en dan van een ronde buis, kun je je voeten wat beter kwijt. Je zou dan de buitenste buis in kunnen zagen en deze klemmen om de binnenste buis. Met een mooie klem / knevel.

Om hem dan te laten zakken zou je onder op een extra ring kunnen plaatsen die je weg haalt als je er een bed van wilt maken. Dus eigenlijk de dunne buis aan de binnenkant, max hoogte bank. Ring die er overheen valt met als hoogte het verschil tussen bank en tafel. Aan de tafel een buis met dezelfde diameter als de ring die of op de ring staat, of zonder ring op de vloer. H blakjes er bij en dan 2 poten.
Alleen ingelogde leden kunnen reageren.

Ontwerp tafel en welke tafelpoot? 12 nov 2015 17:47 #681551

En dat schuiven, niet over de vloer maar het blad t.o.v. de poot/voet.

Ik zal kijken of ik er een foto van heb....
Alleen ingelogde leden kunnen reageren.

Ontwerp tafel en welke tafelpoot? 12 nov 2015 20:02 #681603

  • Guia IV
  • Guia IV's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1298

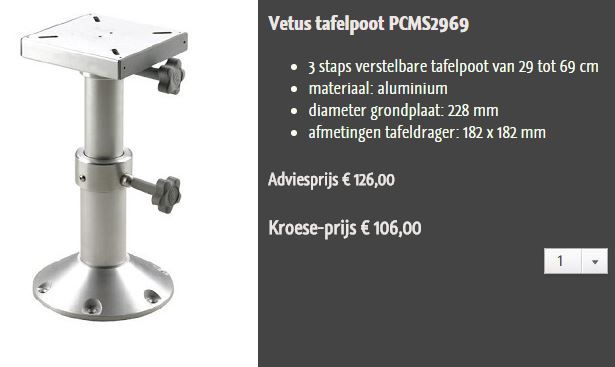

Misschien is dit wel de makkelijkste oplossing en dan 2 stuks. Kost ook nog aardig wat, maar dan is het wel mooi en meteen verstelbaar. Iemand ervaringen met de stevigheid?



@ Peter, ik ken het type. Heb nog zoiets maar is niet in hoogte verstelbaar.
Alleen ingelogde leden kunnen reageren.

Ontwerp tafel en welke tafelpoot? 12 nov 2015 21:01 #681618

Dit is een dhz type. Hopelijk is de foto licht genoeg.

Alleen ingelogde leden kunnen reageren.
