Onderwerp: Thermokoppel kooktoestel

Thermokoppel kooktoestel 22 nov 2019 13:56 #1102968

  • kaaiman
  • kaaiman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 740

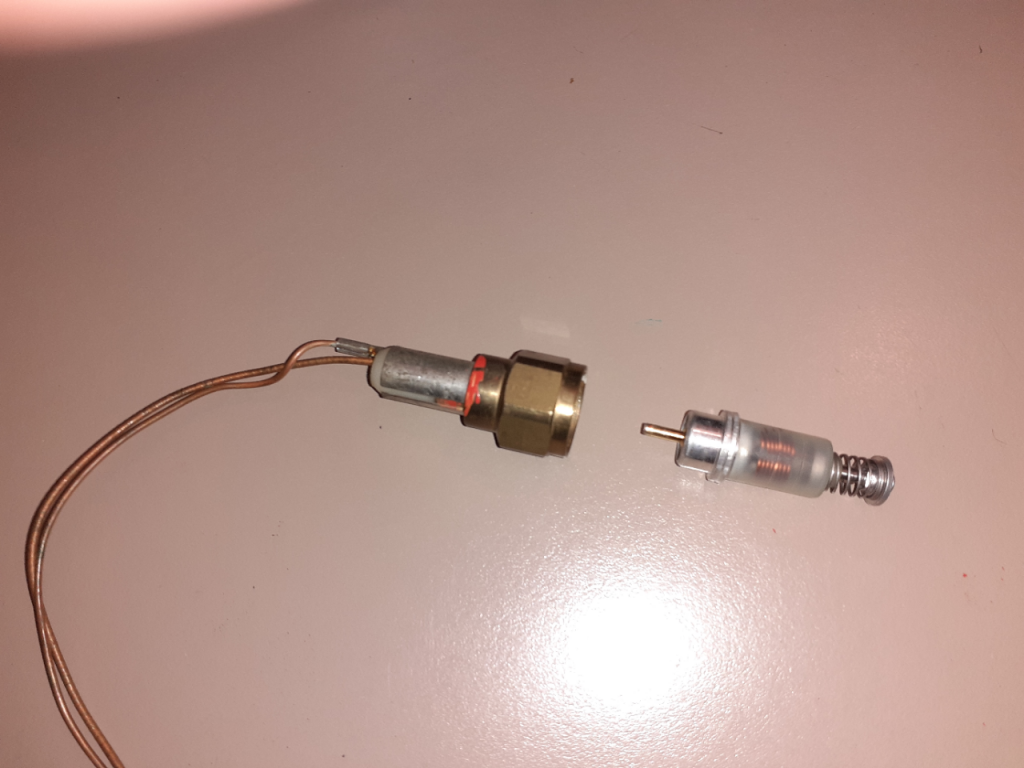

Bij mijn 2 pits kooktoestel, merk onbekend, zitten geen standaard thermokoppelingen. Ik heb ze nu thuis en schoon gemaakt, mogelijk dat bij herplaatsing ze weer werken. Afgelopen zomer liet één van beide het regelmatig afweten.
Wie herkent dit type en waar te koop?






Jan
Alleen ingelogde leden kunnen reageren.

Thermokoppel kooktoestel 22 nov 2019 19:05 #1103047

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2988
Alleen ingelogde leden kunnen reageren.

Thermokoppel kooktoestel 22 nov 2019 20:42 #1103061

  • kaaiman
  • kaaiman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 740
Nou dat lijkt helemaal goed, ik kon het zelf niet vinden. Hartelijk dank.
Jan
Alleen ingelogde leden kunnen reageren.

Thermokoppel kooktoestel 23 nov 2019 08:52 #1103118

Dat is dus niet de koppel maar het magneetschakelaartje wat door zo;'n thermokoppel wordt bedient.
Dit ding zit dus bij de jraan en niet bij de vlam.
De koppel zelf die bij de vam zit bevindt zich dus aan de andere kant van die twee draadjes op de foto van TS. Daar zie je alleen het einde van die draadjes en de bevestiging aan kat magneetklepje.

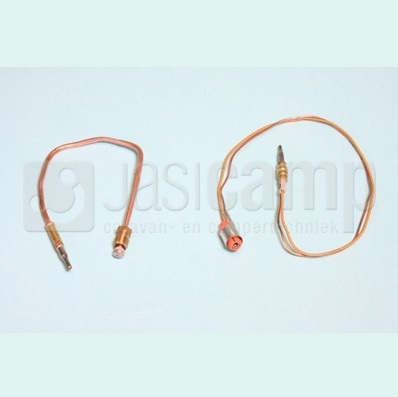

Welk van beide kapot is is een beetje de vraag. Mestak is dat de koppel zelf en niet dat magneetschakelaartje.Dat is dan dus zoiets.
Ad

Laatst bewerkt: 23 nov 2019 08:55 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Thermokoppel kooktoestel 23 nov 2019 19:26 #1103275

  • kaaiman
  • kaaiman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 740
Dag Ad
De werking is mij bekend, je hebt gelijk dat het niet zeker is welk onderdeel niet goed werkt. Maar bij vorige kooktoestellen met een universeel koppel was het aan te bevelen die dan te vervangen. Prijstechnisch zijn de huidige vrij duur, als ik de stift thuis met een aansteker warm maak dan meet ik ook zo'n 20 mille volt. Nu ik ze schoon gemaakt hebt en de contacten ingespoten, ga ik ze eerst aan boord testen. Maar als vervanging noodzakelijk is dan heb ik in ieder geval een adres waarvan ik ook verwacht dat ze een complete set kunnen leveren.

Jan
Alleen ingelogde leden kunnen reageren.

Thermokoppel kooktoestel 28 nov 2019 23:01 #1104810

kaaiman schreef :
Dag Ad
De werking is mij bekend, je hebt gelijk dat het niet zeker is welk onderdeel niet goed werkt. Maar bij vorige kooktoestellen met een universeel koppel was het aan te bevelen die dan te vervangen. Prijstechnisch zijn de huidige vrij duur, als ik de stift thuis met een aansteker warm maak dan meet ik ook zo'n 20 mille volt. Nu ik ze schoon gemaakt hebt en de contacten ingespoten, ga ik ze eerst aan boord testen. Maar als vervanging noodzakelijk is dan heb ik in ieder geval een adres waarvan ik ook verwacht dat ze een complete set kunnen leveren.

Jan

Met een aansteker is wel een beetje twijfelachtig hoor. Voor gaskachels en geisers waar het juiste deel van de thermokoppel in de vlam zit was de norm 30 millivolt.
Voor je idee dat is met het heetste deel van de vlam net onder het topje van het thermokoppel.
Het heetste deel is dus net voor het binnenste kegeltje van een blauwe vlam.
Alleen ingelogde leden kunnen reageren.

Thermokoppel kooktoestel 29 nov 2019 09:08 #1104850

Thijsnoort schreef :
kaaiman schreef :
Dag Ad
De werking is mij bekend, je hebt gelijk dat het niet zeker is welk onderdeel niet goed werkt. Maar bij vorige kooktoestellen met een universeel koppel was het aan te bevelen die dan te vervangen. Prijstechnisch zijn de huidige vrij duur, als ik de stift thuis met een aansteker warm maak dan meet ik ook zo'n 20 mille volt. Nu ik ze schoon gemaakt hebt en de contacten ingespoten, ga ik ze eerst aan boord testen. Maar als vervanging noodzakelijk is dan heb ik in ieder geval een adres waarvan ik ook verwacht dat ze een complete set kunnen leveren.

Jan

Met een aansteker is wel een beetje twijfelachtig hoor. Voor gaskachels en geisers waar het juiste deel van de thermokoppel in de vlam zit was de norm 30 millivolt.
Voor je idee dat is met het heetste deel van de vlam net onder het topje van het thermokoppel.
Het heetste deel is dus net voor het binnenste kegeltje van een blauwe vlam.

Daarbij moet je ook nog eens om te testen niet alleen het millivoltage meten als de koppel heet is maar ook als die koud is . Je maakt nl met elk contact in het meetcircuit ook een thermokoppel als daar twee verschillende metalen bij elkaar komen. De waarde hangt daarom ook af van bijv. de omgevngstemperaturu en om welke contactmetalen het gaat.
In feite gaat het daarbij om precies dezelfde millivoltages als in de belende galvanische reeks.
Daarom is de juiste methode om te testen het verschil meten in koude en hete toestand en niet alleen in hete toestand .
Ad
Alleen ingelogde leden kunnen reageren.

Thermokoppel kooktoestel 30 nov 2019 23:17 #1105300

Yellow Boat schreef :
Thijsnoort schreef :
kaaiman schreef :
Dag Ad
De werking is mij bekend, je hebt gelijk dat het niet zeker is welk onderdeel niet goed werkt. Maar bij vorige kooktoestellen met een universeel koppel was het aan te bevelen die dan te vervangen. Prijstechnisch zijn de huidige vrij duur, als ik de stift thuis met een aansteker warm maak dan meet ik ook zo'n 20 mille volt. Nu ik ze schoon gemaakt hebt en de contacten ingespoten, ga ik ze eerst aan boord testen. Maar als vervanging noodzakelijk is dan heb ik in ieder geval een adres waarvan ik ook verwacht dat ze een complete set kunnen leveren.

Jan

Met een aansteker is wel een beetje twijfelachtig hoor. Voor gaskachels en geisers waar het juiste deel van de thermokoppel in de vlam zit was de norm 30 millivolt.
Voor je idee dat is met het heetste deel van de vlam net onder het topje van het thermokoppel.
Het heetste deel is dus net voor het binnenste kegeltje van een blauwe vlam.

Daarbij moet je ook nog eens om te testen niet alleen het millivoltage meten als de koppel heet is maar ook als die koud is . Je maakt nl met elk contact in het meetcircuit ook een thermokoppel als daar twee verschillende metalen bij elkaar komen. De waarde hangt daarom ook af van bijv. de omgevngstemperaturu en om welke contactmetalen het gaat.
In feite gaat het daarbij om precies dezelfde millivoltages als in de belende galvanische reeks.
Daarom is de juiste methode om te testen het verschil meten in koude en hete toestand en niet alleen in hete toestand .
Ad

Dit begrijp ik niet helemaal hoor Ad! Wat kan mij het schelen hoeveel spanning het thermokoppel in koude toestand levert? Hij hoeft toch alleen in warme toestand het magneetje te bekrachtigen?
En volgens mij zijn bijna alle thermokoppels constantaan.
Alleen ingelogde leden kunnen reageren.

Thermokoppel kooktoestel 01 dec 2019 08:02 #1105313

Thijsnoort schreef :
Yellow Boat schreef :
Thijsnoort schreef :
kaaiman schreef :
Dag Ad
De werking is mij bekend, je hebt gelijk dat het niet zeker is welk onderdeel niet goed werkt. Maar bij vorige kooktoestellen met een universeel koppel was het aan te bevelen die dan te vervangen. Prijstechnisch zijn de huidige vrij duur, als ik de stift thuis met een aansteker warm maak dan meet ik ook zo'n 20 mille volt. Nu ik ze schoon gemaakt hebt en de contacten ingespoten, ga ik ze eerst aan boord testen. Maar als vervanging noodzakelijk is dan heb ik in ieder geval een adres waarvan ik ook verwacht dat ze een complete set kunnen leveren.

Jan

Met een aansteker is wel een beetje twijfelachtig hoor. Voor gaskachels en geisers waar het juiste deel van de thermokoppel in de vlam zit was de norm 30 millivolt.
Voor je idee dat is met het heetste deel van de vlam net onder het topje van het thermokoppel.
Het heetste deel is dus net voor het binnenste kegeltje van een blauwe vlam.

Daarbij moet je ook nog eens om te testen niet alleen het millivoltage meten als de koppel heet is maar ook als die koud is . Je maakt nl met elk contact in het meetcircuit ook een thermokoppel als daar twee verschillende metalen bij elkaar komen. De waarde hangt daarom ook af van bijv. de omgevngstemperaturu en om welke contactmetalen het gaat.
In feite gaat het daarbij om precies dezelfde millivoltages als in de belende galvanische reeks.
Daarom is de juiste methode om te testen het verschil meten in koude en hete toestand en niet alleen in hete toestand .
Ad

Dit begrijp ik niet helemaal hoor Ad! Wat kan mij het schelen hoeveel spanning het thermokoppel in koude toestand levert? Hij hoeft toch alleen in warme toestand het magneetje te bekrachtigen?
En volgens mij zijn bijna alle thermokoppels constantaan.

Je begrijpt het inderdaad niet helemaal.
Ik heb het niet over de werking maar over het testen d.m.v. meten. Dan moet je het verschil in millivolt meten tussen koud en heet omdat alleen heet meten een verkeerde meting kan geven vanwege het feit dat je dan ook in koude toestand soms een millivoltage kunt meten .
Daarom moet je dan het verschil nemen.
In bedrijfstoestand is dat niet zo omdat dan het aantal metaal overgangen in gemonteerde toestand ekaar opheft . Bijv. een keer van koper naar staal plus een keer van staal weer naar koper is samen nul , behalve als een van die overgangen een andere temperatuur heeft. Komt daar echter een andere overgang bij bij krijg je weer een klein spanningsverschil.
Vertel mij nou niet hoe een thermokoppel werkt want ik het er vroeger diverse van gemaakt en gebruikt. Alleen niet voor een fornuis.
Heel makkelijk hoor , gewoon van een stukje tweelingdraad met een ijzeren en een constantaan (legering van koper , nikkel en mangaan) draad die aan elkaar smelten , klaar. Vak genoeg zo gemaakt op mijn werk in een ver verleden.
Dan krijg je een veelgebruikte zogenaamde "ijzer-constantaan" thermokoppel wat die van je fornuis ook wel zal zijn.
Hier wordt het wat completer uitgelegd dan ik dat in de gauwigheid kan: verstraten-elektronica.blogspo...me-temperaturen.html

Overigens werkt een Peltier element van een goedkope koelbox op een vegelijkbare manier maar dan andersom. Dus niet temperatuurverschil geeft stroom maar stroom geeft een temperatuurverschil.
Ad
Alleen ingelogde leden kunnen reageren.

Thermokoppel kooktoestel 09 dec 2019 01:00 #1107439

Yellow Boat schreef :
Thijsnoort schreef :
Yellow Boat schreef :
Thijsnoort schreef :
kaaiman schreef :
Dag Ad
De werking is mij bekend, je hebt gelijk dat het niet zeker is welk onderdeel niet goed werkt. Maar bij vorige kooktoestellen met een universeel koppel was het aan te bevelen die dan te vervangen. Prijstechnisch zijn de huidige vrij duur, als ik de stift thuis met een aansteker warm maak dan meet ik ook zo'n 20 mille volt. Nu ik ze schoon gemaakt hebt en de contacten ingespoten, ga ik ze eerst aan boord testen. Maar als vervanging noodzakelijk is dan heb ik in ieder geval een adres waarvan ik ook verwacht dat ze een complete set kunnen leveren.

Jan

Met een aansteker is wel een beetje twijfelachtig hoor. Voor gaskachels en geisers waar het juiste deel van de thermokoppel in de vlam zit was de norm 30 millivolt.
Voor je idee dat is met het heetste deel van de vlam net onder het topje van het thermokoppel.
Het heetste deel is dus net voor het binnenste kegeltje van een blauwe vlam.

Daarbij moet je ook nog eens om te testen niet alleen het millivoltage meten als de koppel heet is maar ook als die koud is . Je maakt nl met elk contact in het meetcircuit ook een thermokoppel als daar twee verschillende metalen bij elkaar komen. De waarde hangt daarom ook af van bijv. de omgevngstemperaturu en om welke contactmetalen het gaat.
In feite gaat het daarbij om precies dezelfde millivoltages als in de belende galvanische reeks.
Daarom is de juiste methode om te testen het verschil meten in koude en hete toestand en niet alleen in hete toestand .
Ad

Dit begrijp ik niet helemaal hoor Ad! Wat kan mij het schelen hoeveel spanning het thermokoppel in koude toestand levert? Hij hoeft toch alleen in warme toestand het magneetje te bekrachtigen?
En volgens mij zijn bijna alle thermokoppels constantaan.

Je begrijpt het inderdaad niet helemaal.
Ik heb het niet over de werking maar over het testen d.m.v. meten. Dan moet je het verschil in millivolt meten tussen koud en heet omdat alleen heet meten een verkeerde meting kan geven vanwege het feit dat je dan ook in koude toestand soms een millivoltage kunt meten .
Daarom moet je dan het verschil nemen.
In bedrijfstoestand is dat niet zo omdat dan het aantal metaal overgangen in gemonteerde toestand ekaar opheft . Bijv. een keer van koper naar staal plus een keer van staal weer naar koper is samen nul , behalve als een van die overgangen een andere temperatuur heeft. Komt daar echter een andere overgang bij bij krijg je weer een klein spanningsverschil.
Vertel mij nou niet hoe een thermokoppel werkt want ik het er vroeger diverse van gemaakt en gebruikt. Alleen niet voor een fornuis.
Heel makkelijk hoor , gewoon van een stukje tweelingdraad met een ijzeren en een constantaan (legering van koper , nikkel en mangaan) draad die aan elkaar smelten , klaar. Vak genoeg zo gemaakt op mijn werk in een ver verleden.
Dan krijg je een veelgebruikte zogenaamde "ijzer-constantaan" thermokoppel wat die van je fornuis ook wel zal zijn.
Hier wordt het wat completer uitgelegd dan ik dat in de gauwigheid kan: verstraten-elektronica.blogspo...me-temperaturen.html

Overigens werkt een Peltier element van een goedkope koelbox op een vegelijkbare manier maar dan andersom. Dus niet temperatuurverschil geeft stroom maar stroom geeft een temperatuurverschil.
Ad


Beste Ad,

Wat vertel je nu eigenlijk? Dat je weet hoe een thermokoppel werkt? Ik had niet anders van je verwacht! Dat je er er al heel erg veel gemaakt hebt? Ik had niet anders van je verwacht! Maar waar gaat het om?
Dat zijn magneetje niet voldoende bekrachtigd word???? Toch????
Wat maakt dan het verschil uit tussen koud en warm, het gaat er om dat hij warm/heet voldoende stroom levert om het magneetje te bekrachtigen!
En dat het omgekeerde geldt voor een Peltier element zal hem een zorg zijn.
Alleen ingelogde leden kunnen reageren.

Thermokoppel kooktoestel 09 dec 2019 07:55 #1107465

  • kaaiman
  • kaaiman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 740
Bedankt voor de vele reactie en vooral de laatste. Ik had al aangegeven dat de werking mij bekend was. De theoretische opfrissing, niet verkeerd maar het ging mij om de verkrijgbaarheid en daar had ik al direct een bevredigend antwoord op.
Wat mij betreft is meer dan voldoende aandacht aan mijn vraag besteed.

Groet, Jan
