Onderwerp: Vetus Motorpaneel

Hallo allemaal!

Ik zit even met de handen in het haar voor wat betreft mijn Vetus Motorpaneel (voor zeilboten).

Ik was het wachten op de onderdelen (5 weken, steeds weer fout) zo beu dat ik het hele boeltje weer mee terug heb genomen. Gelukkig kreeg ik wel nog net een bedradingsschema mee. Maar ik kom er gewoonweg niet meer uit.

Wie o wie kan en wil me helpen door een foto te maken van zijn of haar motorpaneel zodat ik kan afkijken hoe het aangesloten zit. De vorige eigenaar heeft namelijk ooit zelf zitten kloten in het paneel en er een zooitje van gemaakt.

Ik heb een nieuwe printplaat besteld om geheel vanaf scratch opnieuw te kunnen bekabelen. Nieuwe lampjes erin, nu nog de juiste bedrading op de juiste plaats.

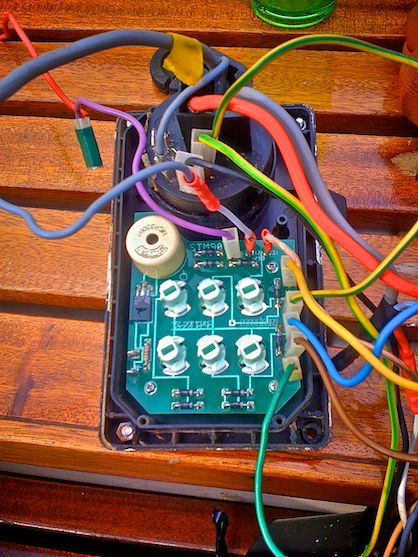

En dit is het paneel zelf.

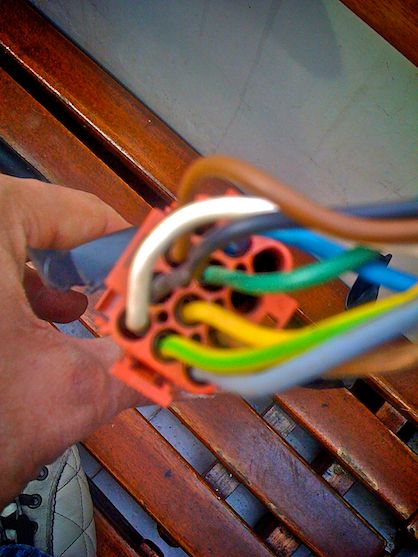

Wie o wie kan me helpen. Ik heb zelf het idee dat ik namelijk in de stekker wat mis.

Volgens het bedradingschema zouden er namelijke 2 keer 6 draden (6 stuks A1 t/m 6 en 6 stuks B1 t/m 6) in de stekker moeten zitten.

De stekker is ook niet duidelijk. Deze is genummerd van 1 t/m 12. Maar hoe zit de nummering van de A en B precies. Als ik namelijk sec op de kleuren volgens specificatie moet letten dan ben ik het al snel kwijt.

Wie o Wie?

als ik het zo bekijk is aan bv. links de A kant 1 tmt 6 en de rechterkant B 1 t/m 6.
Oftewel links bovenimn 1 en rechts beneden 12.
Ik zeg niet dat het zo moet zitten maar zou kunnen.
Ik heb dit paneel nooit gezien maar er zit een logica on.
Probeer eens uit 1 hoek te redeneren met schema

Zet het bedradings schema eens op forum.
groet jaap

Kijk hier maar eens naar, wel helemaal naar beneden scrollen. www.boatservicehaarlem.nl/linked/vetus_vetusm2m3.pdf

@ Proost

Dit schema heb ik dus gekregen, echter, zoals ik reeds schreef, de vorige eigenaar heeft ooit getracht een lampje te overbruggen en de zoemer uit te schakelen, geen idee waarom, maar ik zit er dus mee. De modificatie in zowel de stekker als op de printplaat en het contactslot is dusdanig dat ik het spoor bijster ben.

Er missen zoals je op de foto kunt zien in de stekker naar het motorpaneel een aantal kabeltjes.

Zolang ik de nummering van de stekker (welke pin is welk nummer) niet weet kan ik de print niet meer in orde krijgen.

Bij grote multiconnectoren in de audio wereld (daar liggen mijn roots) nummer je ook niet 1,2,3 door.. Dat gaat ivm mogelijke storingen ook om en om.

Ik was goed op weg, maar mis dus nog net wat info.

Eerst even een werkend linkje: PDF.

@Zuiderzeiler, een verwijzing hier naar toe is al geweest en was reeds bekend. Waarom de link in mijn post niet meer werkt is mij niet bekend.

Dames, Heren,


Ik ben er uit, heb inmiddels van Vetus een electrisch schema gekregen van de oude versie van aansluiten. Tegenwoordig hebben ze 2 apparte stekkers (A en . Vroeger was dat dus 1 enkele stekker met 12 aders.

Mocht iemand behoefte hebben aan dit schema dan hoor ik 't wel.

Dank!

Graag!

Ik probeer al dagen een paneel aan te sluiten en snapte al niet waarom het schema niet klopte.
