Onderwerp: Hulp gevraagd md7a

Hulp gevraagd md7a 09 jan 2013 21:19 #355738

Hallo watersporters. Ik ben momenteel bezig met het restaureren van een volvo penta md7a. Het vordert goed. Alleen heb ik een stiftje over waarvan ik niet weet waarvan het is. Het is me niet gelukt om foto's up te loaden. Het stiftje is ongeveer 10 mm dik en 40mm lang. Aan de kopse kant is het iets ingesleten en aan de andere kant staat een centerpunt. Wie weet wat het is. Bedankt voor jullie reacties alvast. Groeten
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 09 jan 2013 21:27 #355739

  • Faran
  • Faran's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14868
Niels, welkom op het forum.

Foto's meesturen doe je met de knop onderaan "Voeg bijlage in"
Jeanneau Sun Odyssey 37

Gecertificeerd werkloos
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 09 jan 2013 21:31 #355742

gokje, aandrijfstiftje van de opvoerpomp
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 09 jan 2013 21:38 #355743

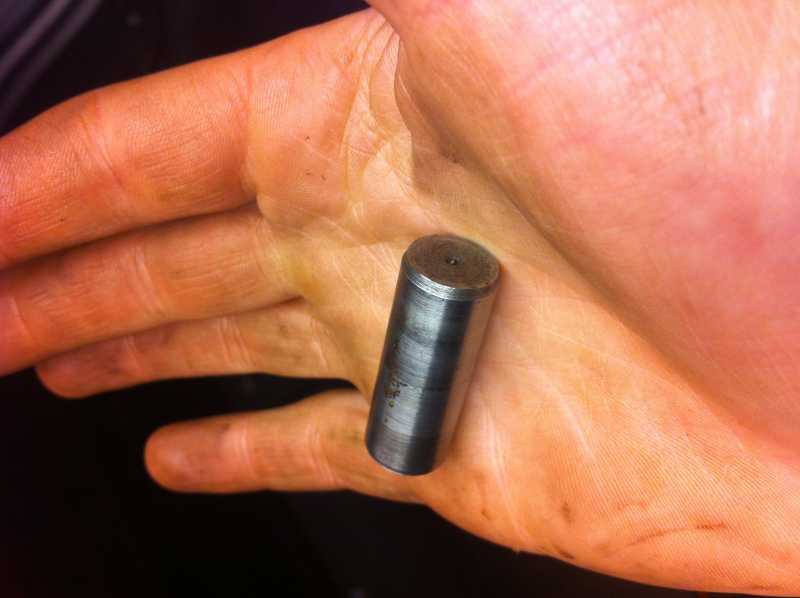

Bedankt hier de foto.
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 09 jan 2013 21:42 #355744

  • Faran
  • Faran's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14868
Mooi! Dat maakt veel meer duidelijk.
Jeanneau Sun Odyssey 37

Gecertificeerd werkloos
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 09 jan 2013 21:48 #355745

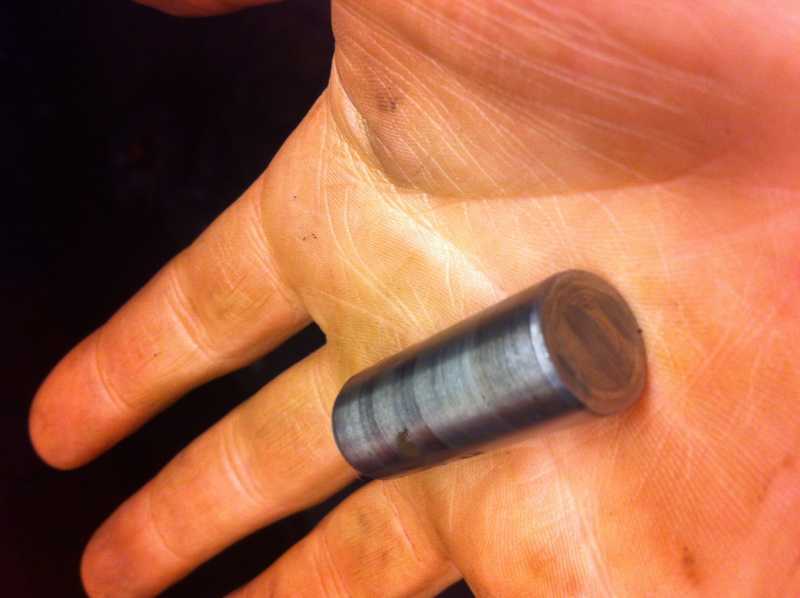

Als iemand het weet spring ik een gat in de lucht.
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 09 jan 2013 21:54 #355747

  • Toxiq
  • Toxiq's Profielfoto
Er is hier zeker iemand die het weet, Fer (onze motor goeroe)
Hij zal vanzelf wel reageren op je vraag
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 09 jan 2013 22:20 #355753

  • Tony2920
  • Tony2920's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7677
Lijkt mij een paspen te zijn.
Verbinding tussen zuiger en aandrijfstang?

Heb je de opgenwerkte tekening van de motor er niet bij?
Die stond op het net.
En staat er nog.

Kon het niet duidelijk genoeg zien in deze manual, maar ter info.

MD6A_MD7A_workshop_manual

Anders even wachten tot Fer kan antwoorden.
I run a tight . . .
Shipwreck !
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 09 jan 2013 22:32 #355754

Op de exploted view kan ik niks vinden. Ik wacht wel even op een reactie van de motor goeroe.
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 07:01 #355780

  • douwe
  • douwe's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5229
nielsgargoski schreef :
Op de exploted view kan ik niks vinden. Ik wacht wel even op een reactie van de motor goeroe.
Hoe ver ben je met een terug bouwen van de motor?
BM, 16m2, Sharpie, Topklasse, Finnjol, Friendship 26, Maxi 1000
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 08:25 #355800

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15813
Even zitten bladeren door workshop manual. Wat ik tegenkom is:

Remove the 4 bolts holding the timing gear casing. The casing also sits on guides.

Het is zo wie zo wel logisch dat er paspennen (guides) zitten tussen de verschillende carterdelen en deksels. Daar lijkt deze pen wel verdacht veel op.

Het andere waar ik aan denk is een asje dat los moet zitten om het te kunnen verwijderen, zodat hetgeen er omheen draait ook verwijdert kan worden.

Is het mogelijk een onderdeeltje uit een groter onderdeel dat je in zijn geheel hebt vervangen?

Succes!
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 08:43 #355802

Ga anders eens hier rondkijken.
www.marinepartseurope.com/nl/v...nta-cat-7742080.aspx
Daar staan alle opengewerkte tekeningen met heel veel details.
Voorbeeld zie plaatje.
Als je een afbeelding op die website helemaal apart wilt zien, rechts op tekening klikken en URL copieren.

Maar ja , het is wel wat dikker als een naald maar toch.....
Ad
Laatst bewerkt: 10 jan 2013 08:45 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 08:49 #355805

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4487
Tuimelaar as ?
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:05 #355809

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15813
nr 3, links onderaan de tekening van Ad?
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:08 #355811

Tony2920 schreef :
Lijkt mij een paspen te zijn.
Verbinding tussen zuiger en aandrijfstang?

Dit is het natuurlijk zeker niet.
Ik neem aan dat de TS de zuigers weer gemonteerd heeft als ze er al uit geweest zijn. Dan is het onmogelijk een zuigerpen te vergeten. Verder heeft de zuigerpen een lengte van de diameter van de zuiger minus ~15 mm is 50 - 55 mm. De zuigerpen is hol van de MD7A en heeft een diameter van 28 mm.
Voor een paspen lijkt me de pen een te grote diameter en te lang. Er zitten paspennen op het voordeksel en distributiedeksel.
Een zeer grote kans is dat de pen uit het reduceerventiel komt van oliesmering. Deze zit achter een plug en wordt door een veer belast. Zonder deze plunjer zou je geen oliedruk hebben.
gr.
Ger
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:19 #355814

Het zou dan pos 13 zijn uit de tekening van het "lubrication system" uit de site die AD aangeeft. Ik hoop dat je er nog goed bij kunt om het te checken. De veer die er onder zit is overigens een onderdeel voor te checken op de juiste waardes: vrije lengte 45 mm, lengte belast met 15N is 40 mm en belast met 46N is 29mm. De cirkelvormige aftekening aan een zijde van de pen zou wel eens van deze veer kunnen zijn.
gr. Ger
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:26 #355816

hij is bijna klaar ik heb allemaal foto´s gemaakt die ik binnekort hierop ga zetten als jullie dat leuk vinden. mvg Niels
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:29 #355818

  • Toxiq
  • Toxiq's Profielfoto
uiteraard ! waar was het onderdeel nu van ?
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:30 #355819

jongens bedankt voor jullie inzet ik ga het onderzoeken. ik hoop dat het meevalt allemaal.
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:36 #355821

Ja ik ben nu even aan het zoeken maar ik denk dat het met het oliepompje temaken heeft. alleen zoek ik daar nog een duidelijke tekeing van. gr
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:40 #355822

Kijk even in de link die Yellow boat gegeven heeft: Marinepartseurope... en kijk bij lubrication system en dan pos 13 (ongeluksonderdeel?) Mogelijk dat je hem dan herkent of weet dat je dit uit elkaar gehad hebt en mogelijk de plunjer bent vergeten te monteren.
gr.
Ger
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:47 #355824

  • wybeslot
  • wybeslot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3852

Deze dus
Efsix 1100 - Red Baron
Ligplaats Giesbeek
Laatst bewerkt: 10 jan 2013 09:47 door wybeslot.
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:51 #355825

  • Toxiq
  • Toxiq's Profielfoto
je vraag is dus opgelost mag ik hier uit opmaken ?
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 09:58 #355827

Het enige wat ik vinden kan is het stiftje inderdaad van het oliepompje. maar op de tekening lijkt het korter. kijk op de foto.
Alleen ingelogde leden kunnen reageren.

Re: Hulp gevraagd md7a 10 jan 2013 10:07 #355831

Zou het van de ms keerkoppeling kunnen zijn die bij de motor hoort? groeten
