Smooth Operator schreef :
stuurbos schreef :
De schakelaar geeft 1 ohm met koord en ca.0 ohm bij verwijderd koord. Lijkt dus goed te werken.
1 ohm is heel weinig weerstand. Veel te weinig voor een open contact. Meet je terwijl de kabels zijn aangesloten? Grote kans dat je dan een spoel aan het doormeten bent. Meet de schakelaar eens los door. De weerstand moet oneindig zijn zonder bekrachtiging.
als de motor niet stopt als je de contacten hard doorverbind hoef je de schakelaar niet door te gaan meten. dat haalt niets uit.

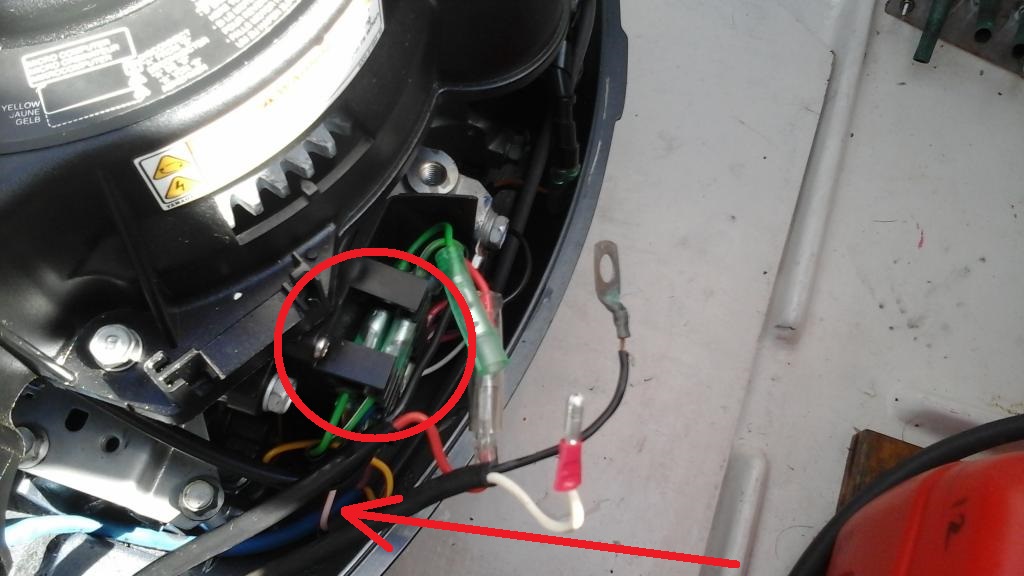

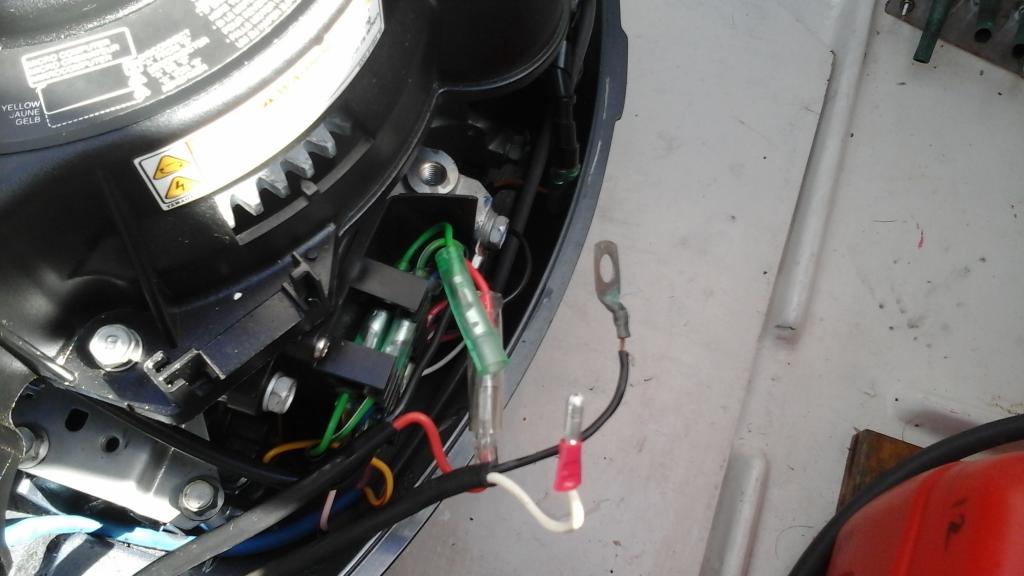

Het oog van de zwarte draad moet op dezelfde massa als die andere zwarte draad.
de 2 groene komen vanaf de spoelen.
Ik vermoed dat een groene draad op een witte zit.
wit en wit moeten verbonden worden zo als henkvd zegt
