Onderwerp: Toerental sensor test ?

Toerental sensor test ? 30 dec 2015 17:08 #693112

  • Vronsky
  • Vronsky's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 356

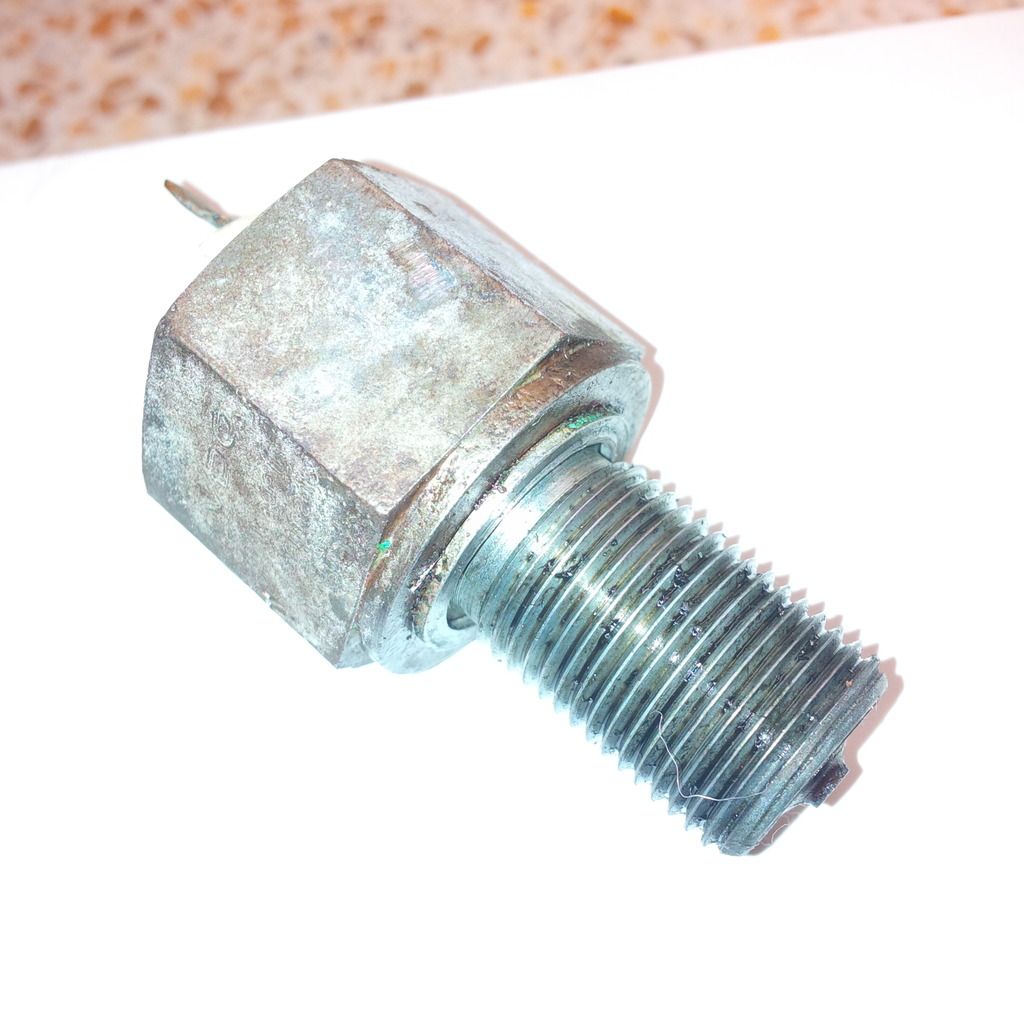

Onderstaande toerental sensor komt uit mijn VP MD2B, e.e.a. bevat een magneet, is wellicht een Hall sensor.
Toerenteller lijkt dood, ik probeer de oorzaak te vinden.
Is er een testje waarmee ik de werking van deze sensor kan controleren ?

Alleen ingelogde leden kunnen reageren.

Toerental sensor test ? 30 dec 2015 17:38 #693125

  • pascald
  • pascald's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 454
Weet je zeker dat dat je toerentalsensor is? Lijkt meer op een oliesensor, toerental komt meestal uit je dynamo volgens mij
Alleen ingelogde leden kunnen reageren.

Toerental sensor test ? 30 dec 2015 18:18 #693142

  • Vronsky
  • Vronsky's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 356
Oliedruk sensor zit elders op de motor.
Klopt dat sommige RPM meters aan de W-terminal van de dynamo aangesloten zit: die op mijn bootje echter niet.
Zou wel een alternatief kunnen zijn, hoewel e.e.a. dan wel gecalibreerd zal moeten worden.

V.
Alleen ingelogde leden kunnen reageren.

Toerental sensor test ? 30 dec 2015 18:24 #693148

  • pascald
  • pascald's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 454
Lijkt mij niet zo een probleem, bij mijn toerenteller zit er gewoon een stelschroef op, in jou geval aansluiten en afstellen op stationair op hetzelfde toerental als voorheen. En als hij het op de w aansluiting wel doet weet je eigenlijk al zeker dat de sensor idd stuk is. Ik moet wel zeggen dat ik geen expert ben op dat gebied.
Alleen ingelogde leden kunnen reageren.

Toerental sensor test ? 30 dec 2015 18:39 #693152

  • JohnBerg
  • JohnBerg's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1944
Vronsky schreef :
Onderstaande toerental sensor komt uit mijn VP MD2B, e.e.a. bevat een magneet, is wellicht een Hall sensor.
Toerenteller lijkt dood, ik probeer de oorzaak te vinden.
Is er een testje waarmee ik de werking van deze sensor kan controleren ?[/URL]

Een weerstand van de +12 naar de sensor. De universeelmeter op DC V over de sensor, en dan een neodymium magneet bij de sensor houden.

Toevallig afgelopen zondag nog gedaan, bij een hall sensor :)
(foto in ander draadje)
Get your facts first, then you can distort them as you please
Alleen ingelogde leden kunnen reageren.

Toerental sensor test ? 30 dec 2015 19:56 #693166

  • Vronsky
  • Vronsky's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 356
Zit er dan ook zo'n 'neodynium' magneet op dat tandwiel dat deze sensor aftast ?


JohnBerg schreef :
Vronsky schreef :
Onderstaande toerental sensor komt uit mijn VP MD2B, e.e.a. bevat een magneet, is wellicht een Hall sensor.
Toerenteller lijkt dood, ik probeer de oorzaak te vinden.
Is er een testje waarmee ik de werking van deze sensor kan controleren ?[/URL]

Een weerstand van de +12 naar de sensor. De universeelmeter op DC V over de sensor, en dan een neodymium magneet bij de sensor houden.

Toevallig afgelopen zondag nog gedaan, bij een hall sensor :)
(foto in ander draadje)
Alleen ingelogde leden kunnen reageren.

Toerental sensor test ? 30 dec 2015 20:17 #693171

  • JohnBerg
  • JohnBerg's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1944
Vronsky schreef :
Zit er dan ook zo'n 'neodynium' magneet op dat tandwiel dat deze sensor aftast ?

In elk geval een magneetje. Of het neodynium is, is lastig te zeggen.

Maar om te testen wel handig. Die dingen zijn best krachtig, en daarmee weet je dan in elk geval of ie het doet. Wel een keer noord en zuidpool wisselen, die hall sensors zijn maar voor één pool gevoelig. Ik dacht de zuidpool (daar wees het kompasje naar toe)

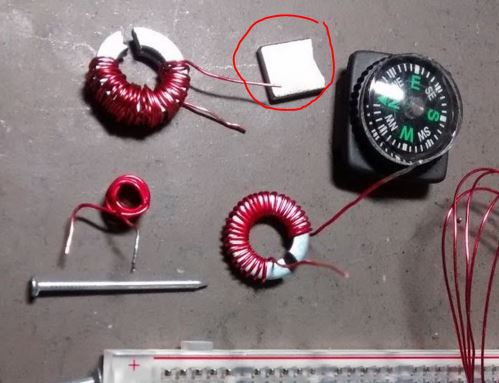

Het omcirkelde ding is de neodynium magneet.

Get your facts first, then you can distort them as you please
Alleen ingelogde leden kunnen reageren.

Toerental sensor test ? 30 dec 2015 22:09 #693201

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4493

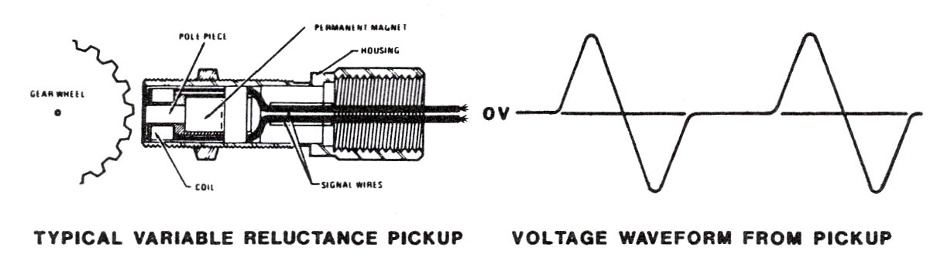

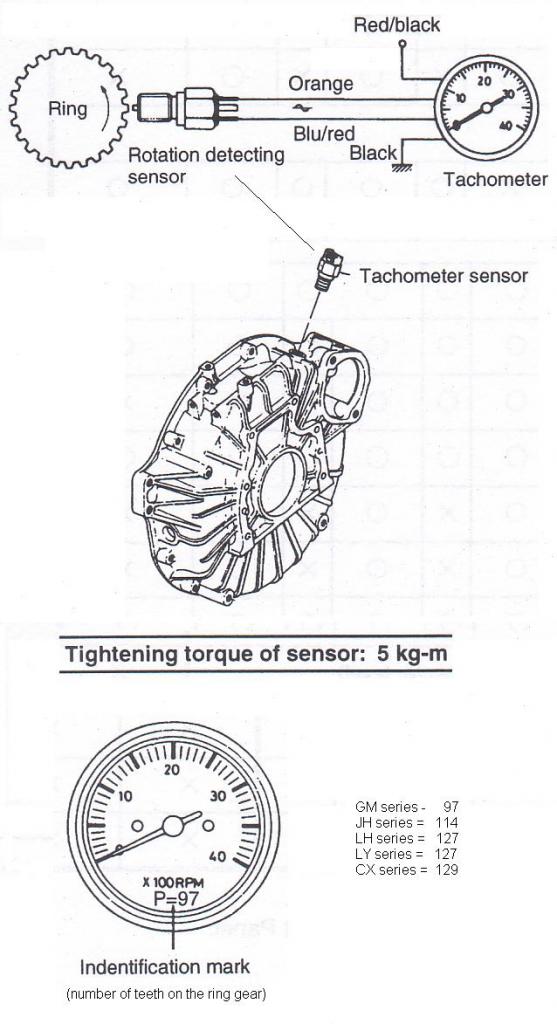

Bij de oudere Yanmar motoren wordt een andere contactloze sensor met ingebouwde magneet gebruikt, het ook ingebouwde spoeltje geeft een puls af als er een tand van de tandkrans passeert :




Laatst bewerkt: 30 dec 2015 22:14 door CeesS.
Alleen ingelogde leden kunnen reageren.
