Onderwerp: Iemand enig idee wat dit is?

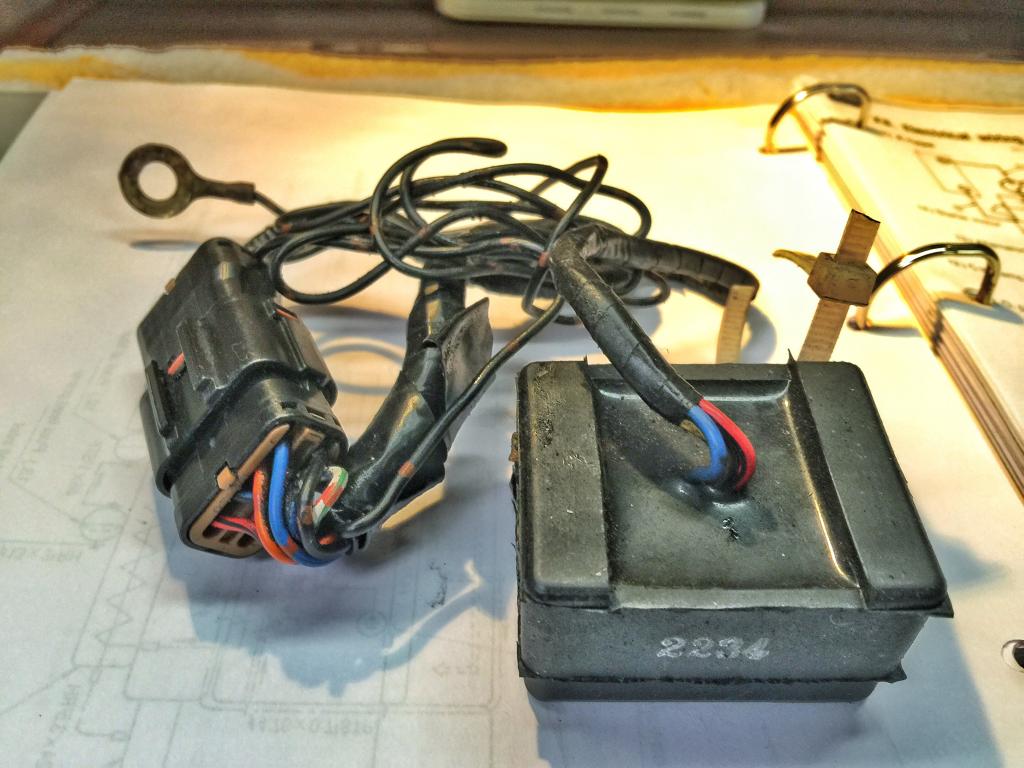

Vandaag bouw ik een nieuwe startmotor in. Bij aansluiten van de aarde zat dit component. Het is een gesloten kastje, vier ingegoten adres. De plug lijkt alsof die uit een kabelboom komt, maar nu zit alles aan elkaar. Op deze wijze doet het helemaal niets, maar de vraag is wel: wat is het en wat voor een functie heeft het als het goed aangesloten is?

Op het zwarte kastje staat een nummer: 2234

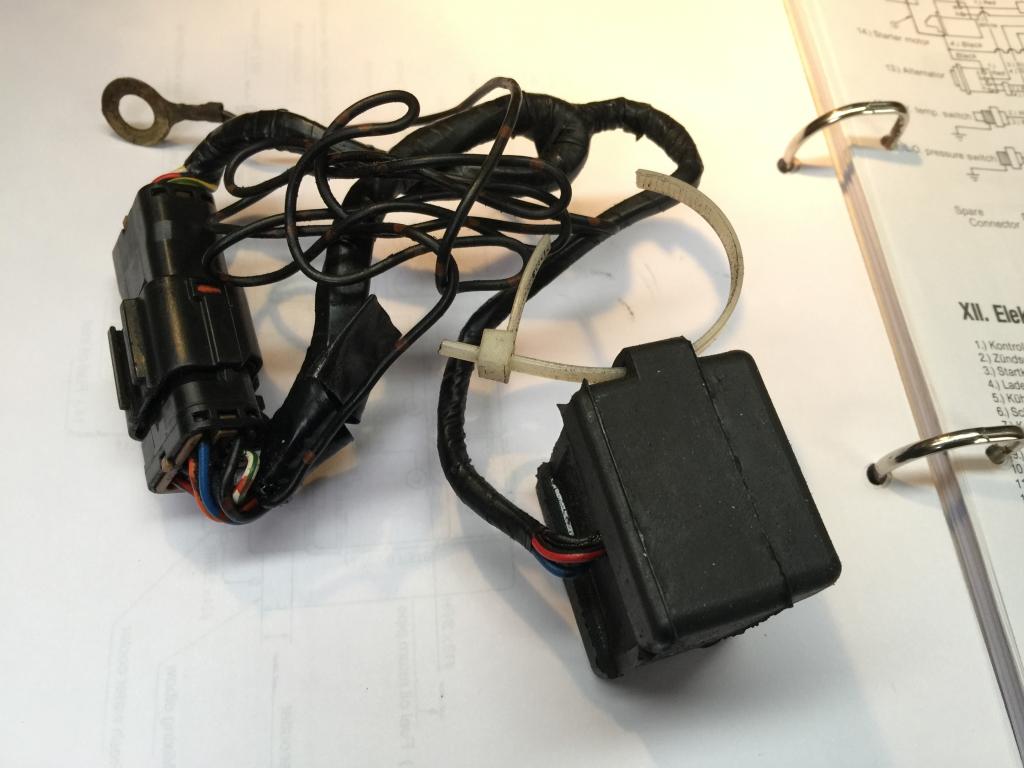

Nog een tweede foto

Lijkt haast een externe regelaar.

Trafotje ofzo?

Lijkt een blikpakketje te herkennen in het ingegoten geheel.

Wat voor motor?

Lijkt mij een oude gelijkrichter of zo, mogelijk een spanningsregelaar.

En dit zat bij je nieuwe startmotor?

lijkt op een extra relais. ben er onlangs zoiets tegengekomen bij een motorboot. Omdat de kabelboom van contactslot naar startrelais van de startmotor de 6 meter overschreed is daar een extra relais tussen geplaatst. Misschien is dit ook wel zo'n constructie.
4 adres,....1x massa, 1x contactslot, 1x naar startrelais en 1x naar contactslot...dus 4 aansluitingen..

O ja, natuurlijk, het zit op mijn Yanmar 2GM20.
Nee, deze zat er al. Omdat ik de aarde had losgehaald (om goed bij de startmotor te kunnen), waren er een aantal andere aarde aansluitingen los. Bij het weer vastzetten van aardelijnen, ontdekte ik deze verder nergens aan verbonden onderdeel, omdat het wel aan de aarde vast zat. Aan de plug/verbinding zou je kunnen concluderen dat het ergens tussen zat (plug zit nu aan elkaar)?

Als die nergens aan vast zat heeft die dus geen functie gehad...en kun je hem weglaten

Ja, weglaten is prima, toch was ik benieuwd naar wat het zou kunnen zijn. M'n bootje ben ik nog niet zo lang en mijn kennis van dieselmotoren begon bij 0. Gaandeweg leer je veel door te lezen, doen en vragen. Dank voor jullie reacties.

Alles 'weglaten' wat je niet begrijpt maakt het leven een heel stuk simpeler.
Veel mensen doen dat al, de meeste misschien wel

Is er op die plek misschien en kachel ingebouwd geweest?

Is dit misschien de versterker die tussen de vochtsensor van de saildrive en het alarm zit?

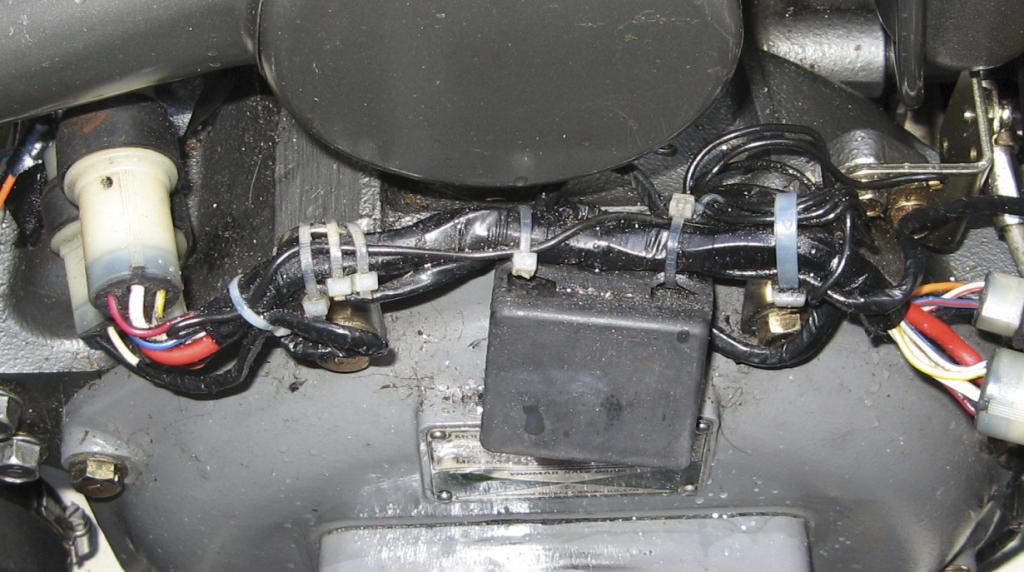

Hier een voorbeeld van de situatie bij mijn vorige Yanmar :

correct, deze unit zorgt er voor in samenwerking met de sensor dat het lampje en de alarm buzzer aangestuurd worden bij water lekkage in de drive.

Oké, dat (versterker unit voor de sensor) is iets wat ik ga uitzoeken. Dank, Cees, voor de foto. De draden van de sensor zijn afgebroken, een nieuwe is besteld. De aansluiting naar deze sensor loopt nu via de kabelboom richting de dynamo. Wat een hoe ga ik uitzoeken.

Wat opvallend blijft is dat deze unit alleen geaard is een de pluggen in elkaar zijn gestoken (kan op eerste gezicht geen andere pluggen vinden?). Zal ook de bedradingsschema nalezen, misschien vind ik daar wat.

De kachel zat onder de kaartentafel, maar die heb ik verplaatst naar het achteronder. Maar dat is een ander topic (later).

Een aantal jaren terug heb ik een nieuwe Yanmar geplaatst op de bestaande saildrive. Ik moest toen de vochtsensor met versterker integreren in de motorbedrading, die nogal afweek van het vorige type. De details heb ik niet meer paraat, maar als ik weer aan boord ben zal ik wat foto's maken. Het is geen rocket science.

Oké, ik ben benieuwd, zal zelf ook nog navraag doen bij de werf waar ik lig.

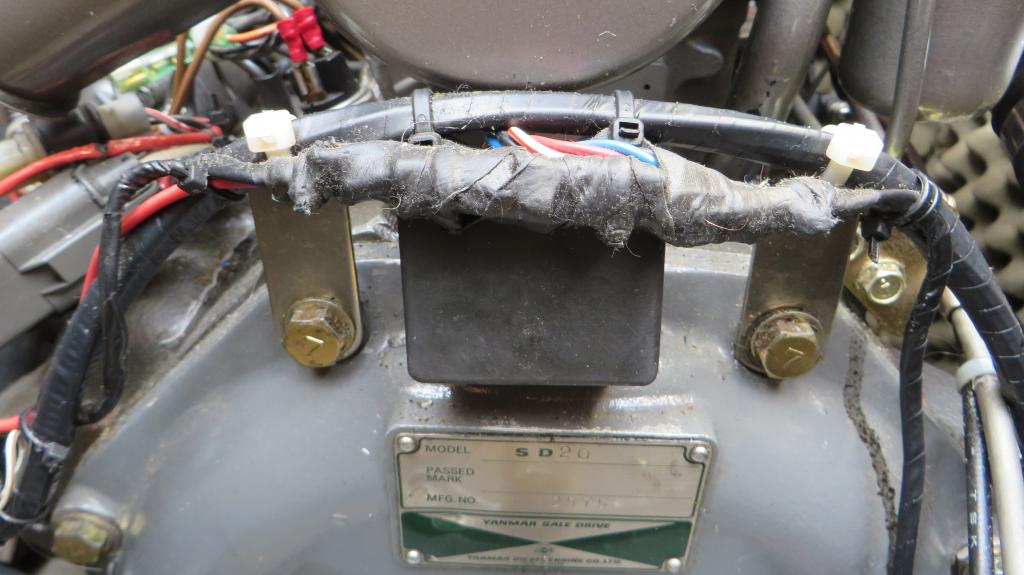

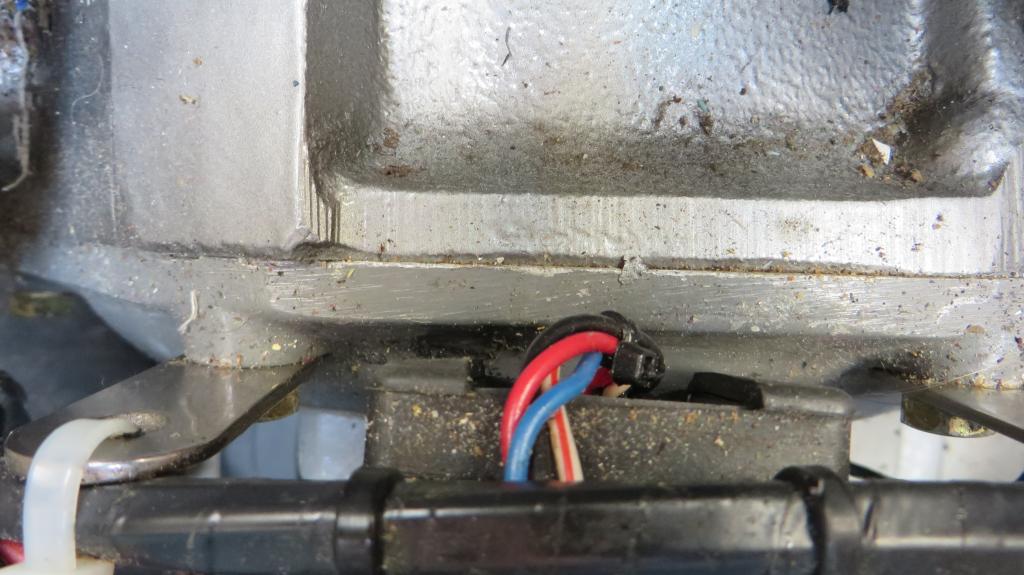

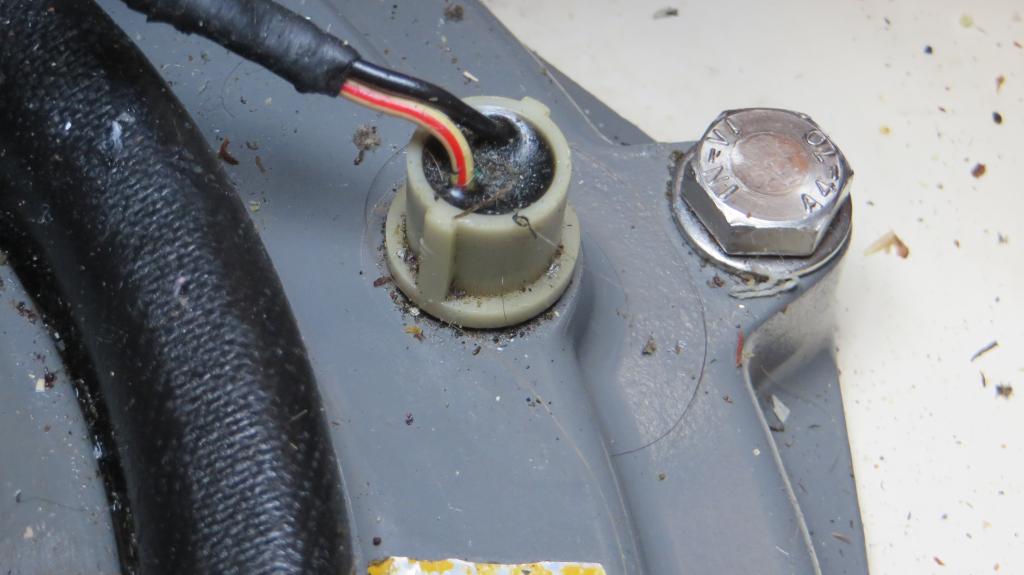

Zoals beloofd, hierbij een paar foto's van de situatie bij mij aan boord. De sensor is met twee draden verbonden met het versterkerblok (zwart en wit/rood). De andere twee draden aan het versterkerblok zijn rood en blauw. Helaas is bij mij de hele kabelboom ingetapet, en ik kan niet (meer) zien hoe de draden zijn verbonden. De originele kleuren komen niet overeen met de huidige connector aansluitingen, dat weet ik nog wel.

Ik vermoed dat zwart de '0' is, en rood +12V, en blauw de uitgaande signaaldraad naar het paneeel met verklikker lampje en zoemer. Wel even testen voor je het definitief aansluit !

Cees,

Dank, één draad van mijn sensor was/is gebroken (nieuwe is besteld). Hoewel ik het nog niet uitgezocht heb hoe de aansluiting past, vermoed ik nu dat deze versterker er tussenuit gehaald is (ergo, dat de sensor al veel langer stuk is).

Als dit zo is, dan moet ik aansluitingen kunnen vinden, die passen op de nu in elkaar geschoven pluggen van de versterker (zie eerste foto).

Draadje opgeschoond. Graag on topic blijven.

Deze past tussen de stekkers van de motorkabelboom.
Maak deze maar eens los en je zult zien dat het er tussen past

Oké, al even niet op de boot geweest, maar deze week ga ik het proberen. Dank Martin
