Onderwerp: Waar zit het dieselfilter van de dieselpomp

Ik ben mn motoronderhoud aan het doen ( had die wel nodig na de zware tocht door Vuurland ).
Maar nu spreekt de onderhoudshandleiding, naast het dieselfilter ook over het schoonmaken van het dieselfilter dat net voor de dieselpomp moet zitten ( en vervolgens geen plaatje, maar alleen de woorden 'raadpleeg uw dealer'. dat laatste gaat een beetje moeilijk, dus hierbij de vraag: Waaar zit dat filter?

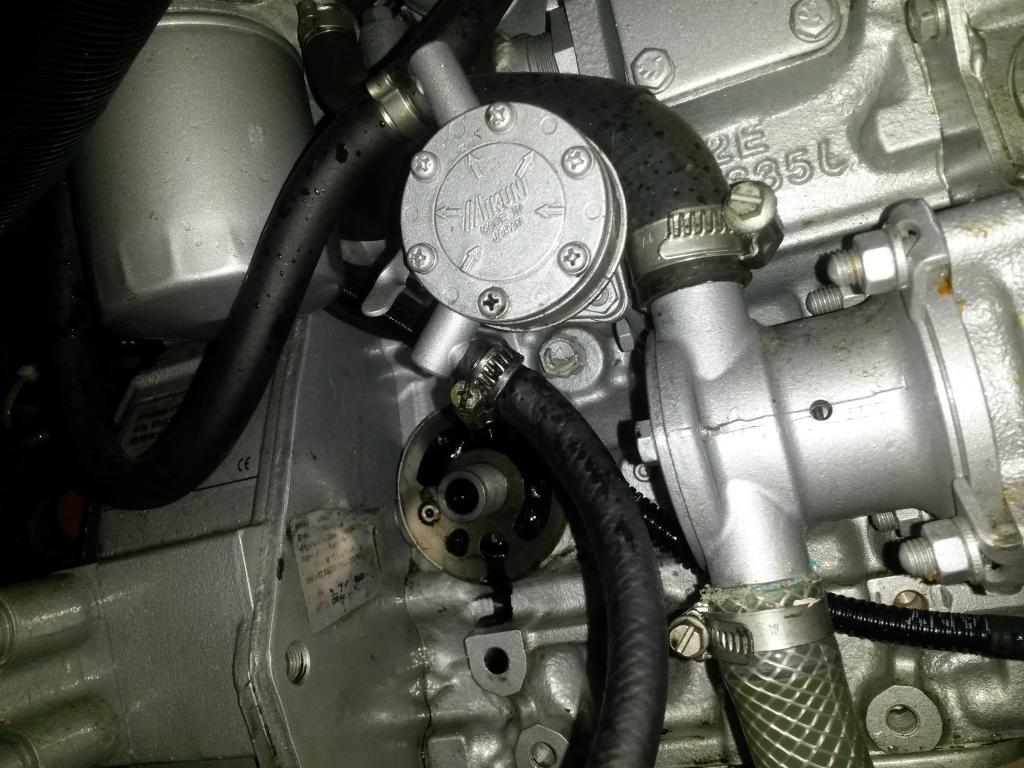

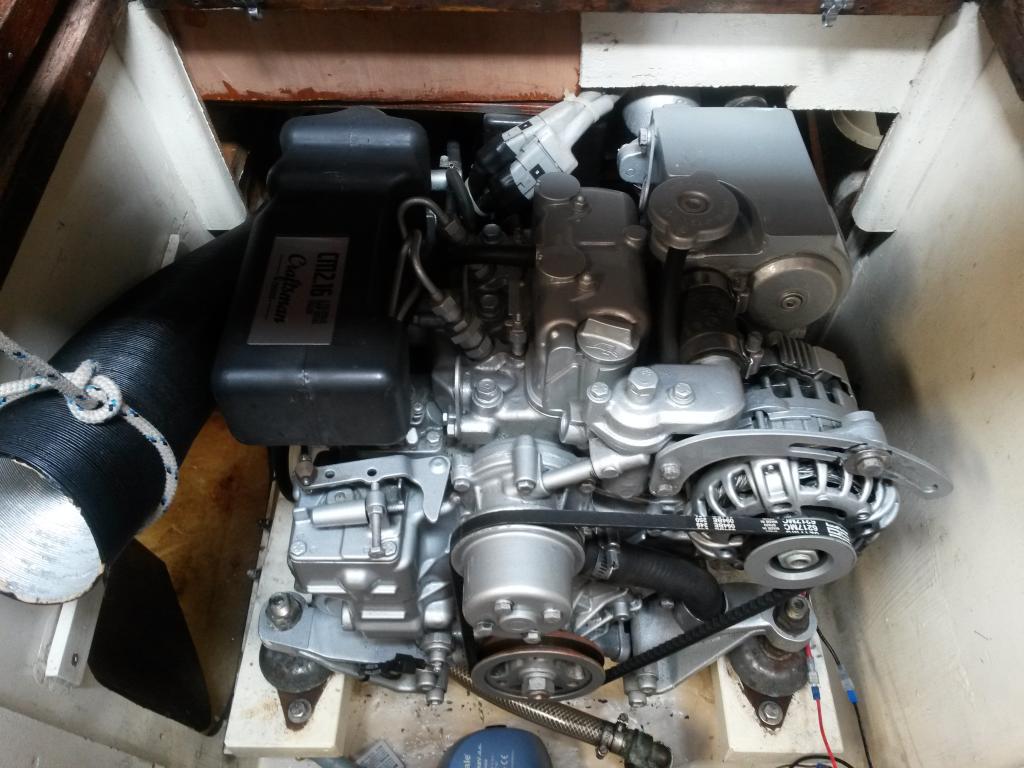

Onderstaand 2 foto's van mijn Craftsman 2.16 motor die nu zo'n 2,5 jaar oud is en 550 draaiuren heeft.
Frank

Op de foto het afgeschroefde olie filter.
Het dieselfilter, is dat degene links boven?
Dan mag die na 2 en een 1/2 jaar wel vervangen.
Verder op de foto,s niks te zien van het verdere diesel circuit.
Mogelijk bedoelde men het dieselfilter/waterafscheider direct na de tank.

Soms zit er een zeefje onder het deksel van de opvoerpomp. Onder die kruiskopboutjes. Mooie schone tor trouwens!

De filters zijn wat minder makkelijk te herkennen. Er zit nog van die mooie zilveren verf-af-fabriek op! Nooit eerder gewisseld waarschijnlijk?
Lijkt me linksboven te zitten op de eerste foto?

Slecht gelezen, denk dat Jutter gelijk heeft!

Dankjulliewel. Ik ga dat dekseltje van de opvoerpomp openschroeven.
Inderdaad vervang ik ook het dieselfilter.
Frank

Bedoelt men niet het groffilter?. Is ook een Mitsubishi basis, net als de Vetus M2.06. Zit ook hetzelfde op neem ik aan.

Inmiddels heb ik het dekseltje erafgeschroefd, maar daar zit geen zeefje of zoiets onder,





Het dieselfilter heb ik uiteraard wel vervangen, en denk dat ik het daar dan maar bij laat. Ervoor in het systeem zit ook nog een groffilter, maar daar heb ik helaas geen nieuwe van op voorraad, dus die zal even moeten wachten.
Frank

Als je toch bezig bent, vervang dan ook de impeller vd "seawater"pomp

Het kopt dat er niet in zit, dit geld voor de meeste moderne motoren, rede hiervoor is dat het filter vaak werdt vergeten schoon te maken.Het is ook niet meer nodig omdat er prima filtersytemen worden geleverd bij nieuwe motoren.

frankrijk schreef :

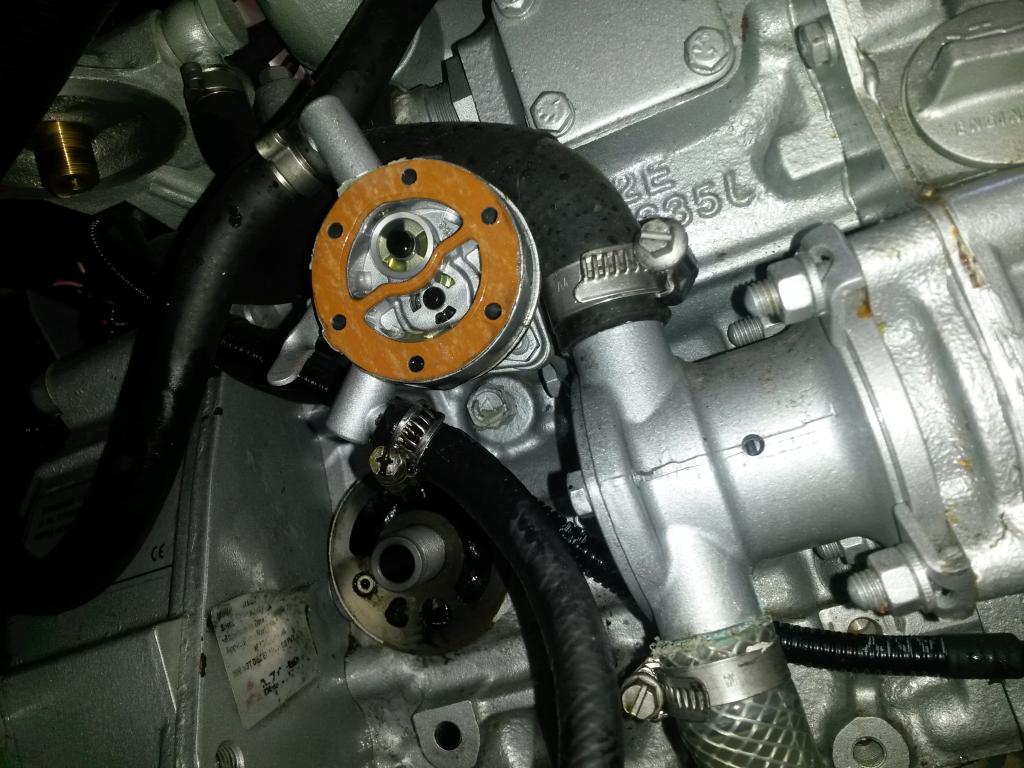

Wat je hier ziet zijn pers- en zuigklepje van de brandstof opvoerpomp.

frankrijk schreef :
Onder het zwarte lucht gedeelte zit je fijnfilter. Op de foto dus links boven, van linksaf aan de motor bekijken dus.
Buiten de motor (apart) kan je een groffilter plaatsen.
Is idd dezelfde motor zo te zien als de vetus m2.06. Als je zoekt op een draadje over mijn dieselproblemen kom je een handleiding tegen die heel handig is.

Edit gevonden : www.zeilersforum.nl/index.php/...obleem-lucht-of-vuil
