Onderwerp: Gashendel Volvo Penta

de kabel moet volledig in de koperen bus gedraaid worden.
Bij de motor kun je waar de bevestiging zit kiezen op welke afstand je de kabel monteert.
Vervolgens kun je het fijn afstellen door de kabel in of uit te draaien.

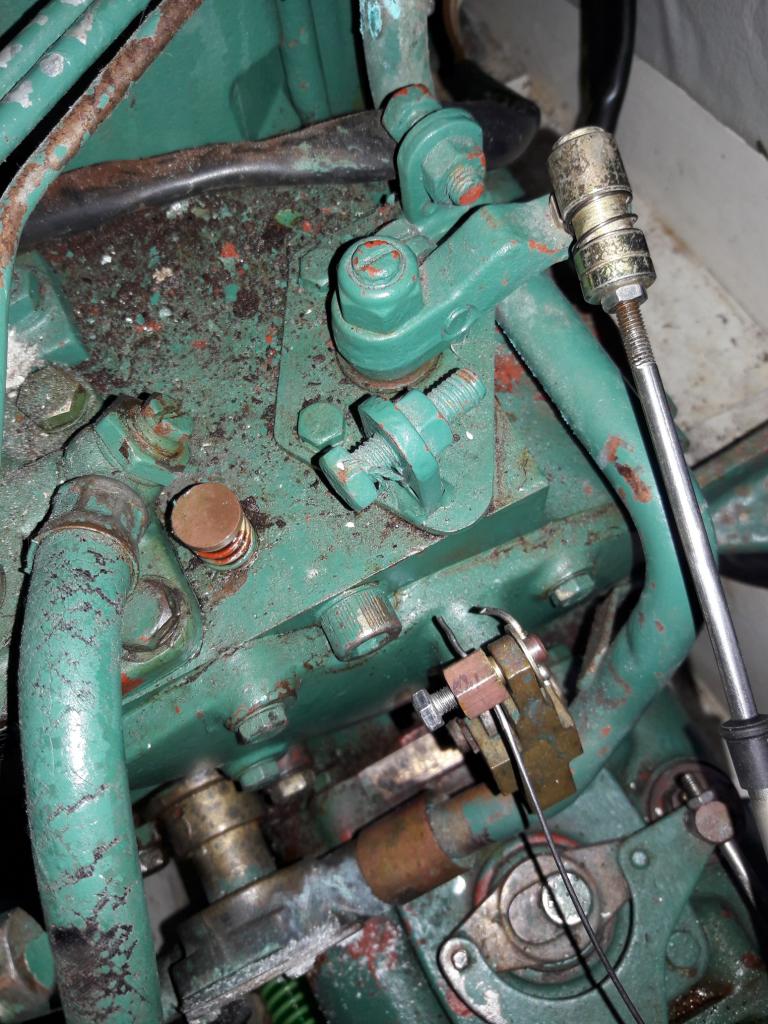

Ik heb een paar foto’s genomen van de motor, maar afregelen aan de koperen koppeling lukt niet. 2 toeren gedraaid en de kabel viel eruit. Volgens het schema van 2antwoorden terug Zou ik de met grote moer met schroef het toerental moeten regelen. Moer los en met de schroevendraaier regelen? Een andere mogelijkheid zie ik niet. De bedieningshendel moet dan toch verschillend zijn van de vorige, want aan de motor is niet geraakt.



gr,
Danny

Even een beetje beter gekeken, nu heb ik het kleine schroefje gezien om de ‘arm’ los te zetten.
Deze is liggend in de bakskist niet te zien, daarom dacht ik dat het met de schroef in het midden moest.
Morgen terug proberen.
Gr,
Danny

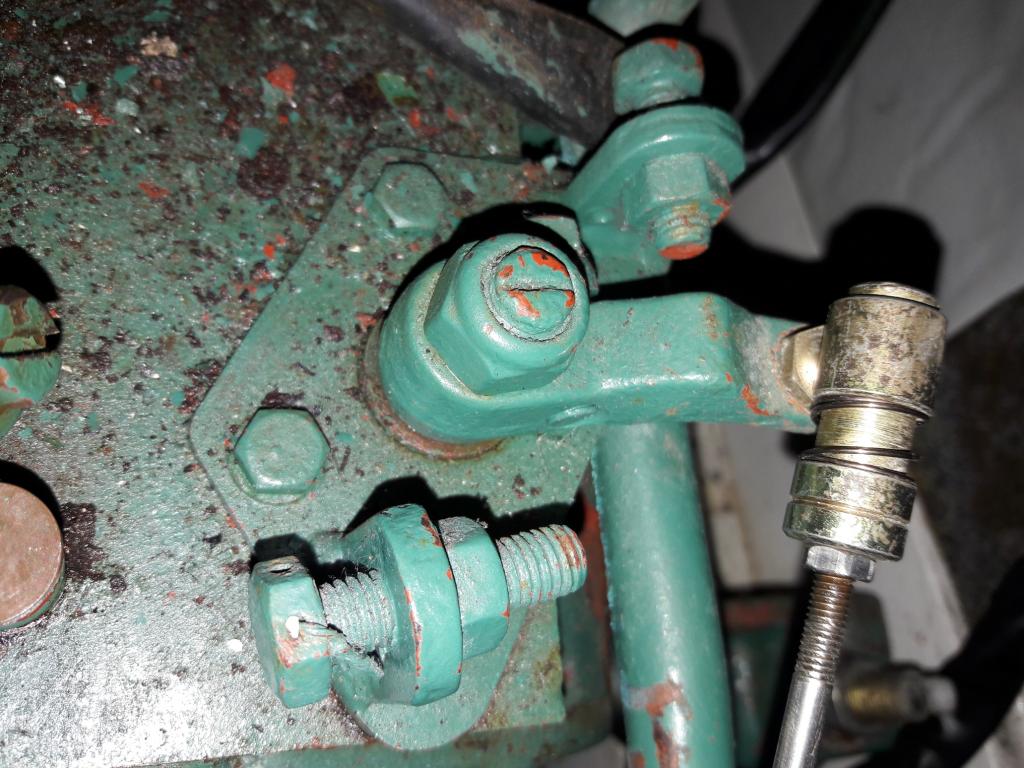

Zoals de arm nu op de foto staat geef je al 40% gas.
Als je morse handle nu in het midden staat zit er iets niet goed inelkaar.

Dat had ik ook al gedacht, de kabels zijn aan de motor niet losgemaakt geweest. Ik heb alleen een nieuwe bediening geïnstalleerd. Daar nog eens een fotootje van nemen.

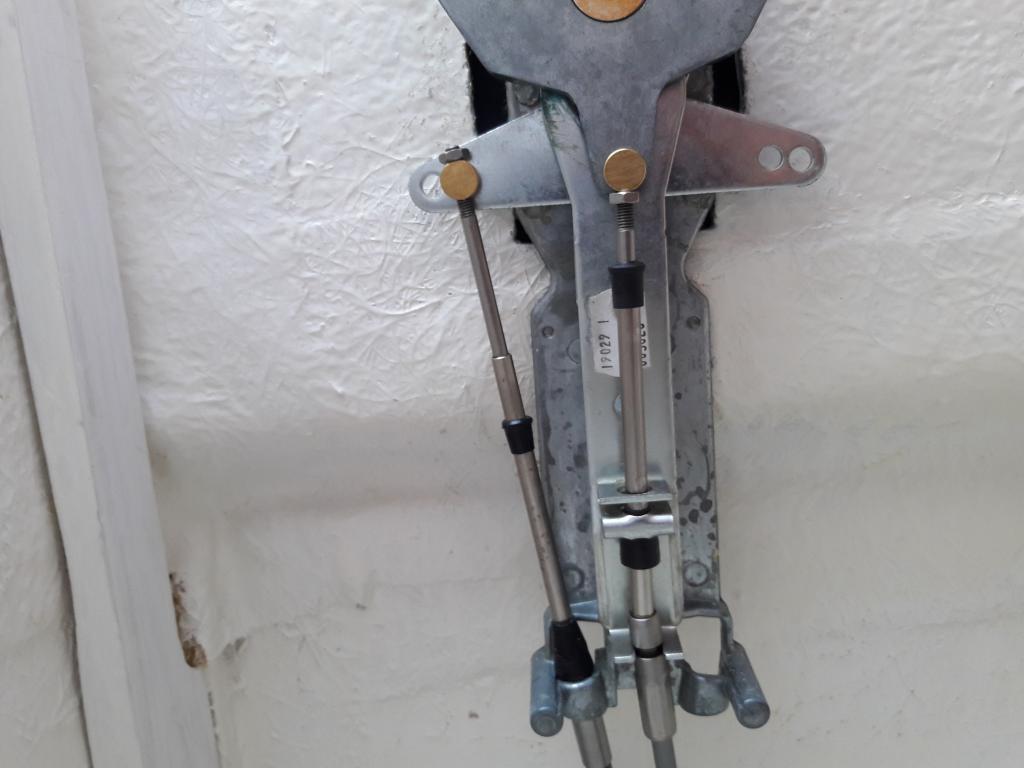

Voila


Waarschijnlijk zit er hier iets fout.
Gr,
Danny

moet die buitenkabel van de rechterkabel niet hoger geborgd worden?
Tussen die spleet hoort naar ik nog meen te herinneren een borging
het groefje in de buitenkabel een paar centimeter omhoog en dan een borging in de spleet

kan dit je wat verder helpen,

www.vetus.com/media/wysiwyg/Te...tion_instruction.pdf

Dit onderdeel zit op de kop:

Morgen eens van dichtbij bekijken, een borging heb ik niet gezien bij aankoop, en een gedetailleerd plan zoals van Vetus was er ook niet bij. Aangekocht bij Kokwatersport.
Dank voor de toelichtingen.
Wordt vervolgd

Gr,
Danny

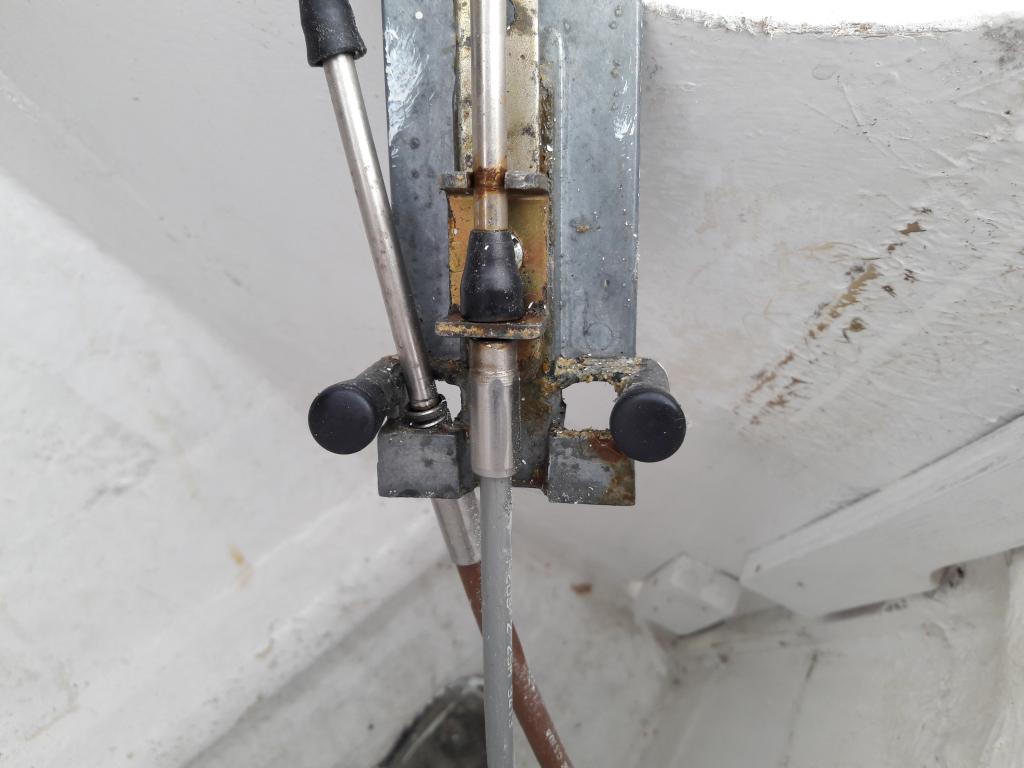

Gijper, wat bedoel je met dit onderdeel zit op de kop ? Dat de rubber boven het inzetten moet zitten ?zo zat het vroeger:




Gr,
Danny

In de door Ruud gelinkte handleiding lijkt dat onderdeel op een asje te zitten. Misschien is bij jouw dat ding per ongeluk op de kop gedraaid.
In ieder geval zit het onderdeel (volgens mij noemen ze het gaskabelklem) bij jou andersom.

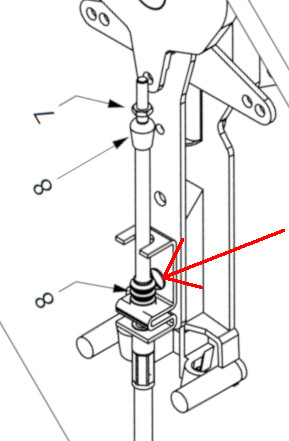

Pijltje geeft het asje aan:

Hallo
toevallig vandaag dezelfde nieuwe bediening geplaatst,(oude was vast gelopen) , inderdaad zie ik ook dat de buitenkabel niet goed is bevestigt , ook zie ik geen borging ,de borging schuif je over de inkeping in het stalen uiteinde v/d buitenkabel , de ,,inkeping,, in de buitenkabel moet dan eerst in de beugel tussen de sleuf geplaatst worden en dan de borging ertussen , de borging hoort bij set , als ie kompleet is.
bij mijn boot hoefde ik alleen de kabel v/d koppeling iets strakker te zetten op de velvet drive , stationair in nulstand is perfect.
de oude chromen handle en dekplaat (volvo penta) pasten gewoon , ik vond de nieuwe ronde knop van de hendel niet mooi op mijn motorboot

Welkom en leuk dat je lid bent geworden speciaal om de bediening even uit te leggen

Ja , bedankt
Ik zocht nog de welkom pagina om me even voor te stellen , maar kon deze niet vinden , ik volgde dit topic nl. al een tijdje als ,, meekijker,, maar wou toch even reageren omdat ik herkende wat het probleem is.

Eindelijk heb ik het door...Ik heb gisteren het aangeduide deeltje omgedraaid, maar kon mij niets herinneren van het borg pennetje. Een uitleg over de montage zat er bij aankoop zeker niet bij . Chinese kloon waarschijnlijk. In Nieuwpoort 4 watersportwinkels ( ja hoor , ze hebben daar 3 winkels en 1 bedrijf dat motoren in- en uitbouwt, polyesterwerken doet enzo.) afgelopen maar alleen de laatste firma ( ship support om het niet bij naam te noemen) wist waarover het ging maar had spijtig genoeg geen reserve liggen.
Ik wou de boot zo zonder borgpennetje even testen maar aangezien mijn vrouw er een maand geleden ook bij was toen ik in volle vaart bijna het ponton ramde was er volgens haar van testen geen sprake.

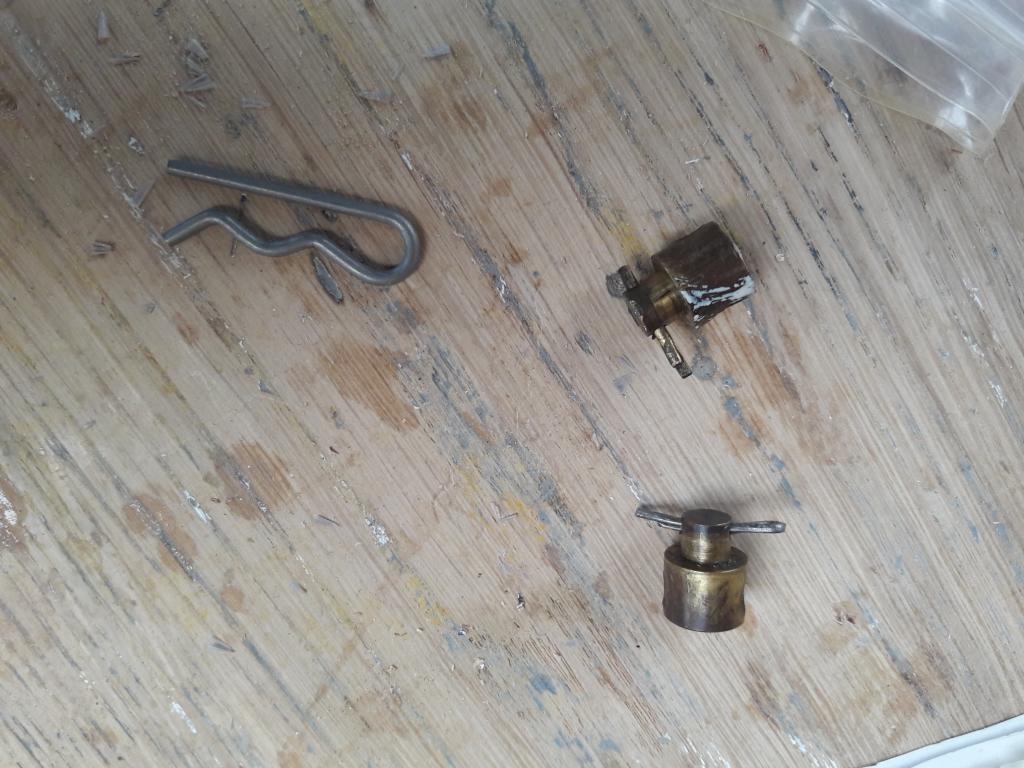

Volledig in orde maken, of niet varen. Met deze hondsdagen zit ik ook liever thuis in de airco ipv te bakken op de boot. En wat vond ik thuis in de doos met het vervangen stuk ......tadaaaa



Super gelukkig met een klein ijzerdraadje

En met dank aan alle forummers hunraadgevingen en dit geweldige en onvolprezen forum !
Maandag zullen we - hoop ik - eindelijk eens zeilen...
gr,
Danny

Epiloog: met het schaamrood op de wangen en na het volledige draadje nog eens door te lezen is dit ganse draadje in feite te herleiden tot RTFM.

gr,
Danny

Blij voor je dat het gelukt is, RTFM kan alleen als hij er bij zit toch?

Inderdaad Ruud, er zat niets van info- of montageblad bij.
Maar Ad ( Yellow Boat) heeft anderhalf jaar geleden - toen ik dit draadje begonnen was - wel ééntje gepost, die ik natuurlijk compleet uit het oog verloren heb.
Ik had beter alles nog eens grondig nagelezen. Weeral wat bijgeleerd, met scha en schande.
gr,
Danny

Danny ,mooi dat het gelukt is, toevallig dat ik ook met deze klus op mijn motorboot bezig was , mijn set kwam bij een bedrijf uit vlaardingen , daar zat wel een beschrijving bij in het engels , maar ik had hem niet nodig , dankzij dit topic
Mijn bediening was echt helemaal stuk en dat na 48 jaar ... na proefvaart gisteren kan ik zeggen dat manouvreren een stuk soepeler gaat met deze bediening , voor de zekerheid ook maar een set reserve kabels erbij gekocht , je zal maar net in het buitenland zitten en er breekt een kabel
gr. vince

Euh, het is nog niet helemaal gelukt. We zitten nu thuis, 170 km van de boot. Volgende week is een heel drukke week - helemaal niets met de boot te maken - maar als we kunnen gaan we terug naar Nieuwpoort de boot in orde maken.
gr,
Danny

Beste Danny,

Ik heb een gelijkaardig probleem, ik krijg de hendel niet gedemonteerd (ondanks WD40 etc....)
Heb je die oude hendel er uiteindelijk afgekregen zonder brokken te maken ? Bij mijn boot staat die namelijk gemonteerd op de withlock stuurstand (polyester)dus ik zelfs als ik een nieuwe wil plaatsen is het niet eenvoudig. En zonder demontage kan ik de kabel van de koppeling niet vervangen.




Gr Marc

Hey Marc, ik heb de hendel uiteindelijk wel losgekregen , meer de plastic afdekplaat is daarbij gesneuveld.
Regelmatig ingespoten met WD40 en Decaltou. Na een paar dagen heeft er toch iets gewerkt en kwam de hendel er vrij vlot af.
gr,
Danny

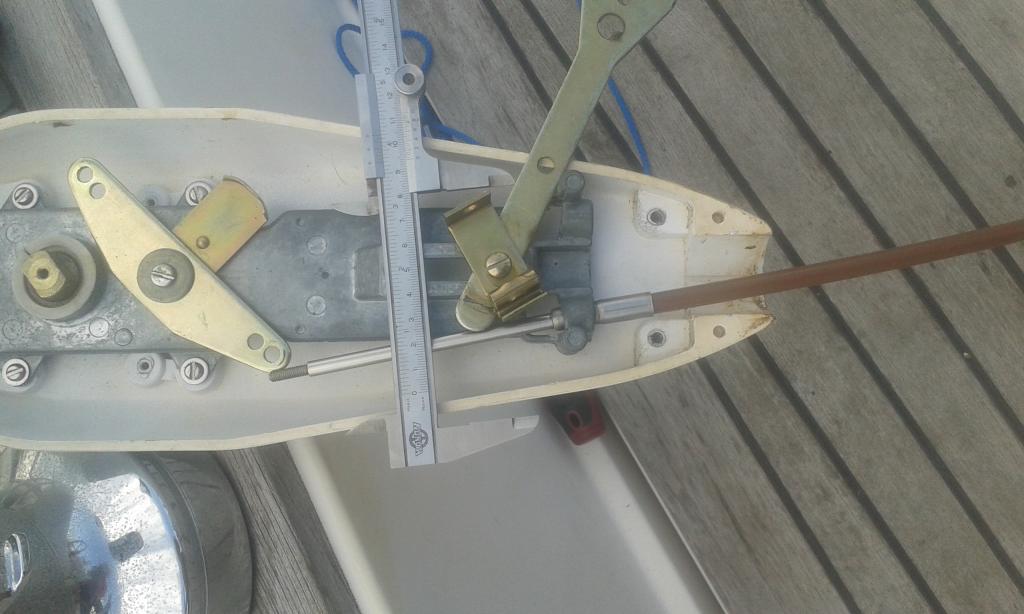

Als ik de foto's bekijk : kan je de kabel zo niet aansluiten ?
gr,
Danny

Bedankt voor de reactie Danny,

Er is dus hoop !

de hendel moet er inderdaad af om de koppelingskabel te kunnen aansluiten.
Ik moet natuurlijk vermijden dat die schelp van de stuurstand beschadigd wordt

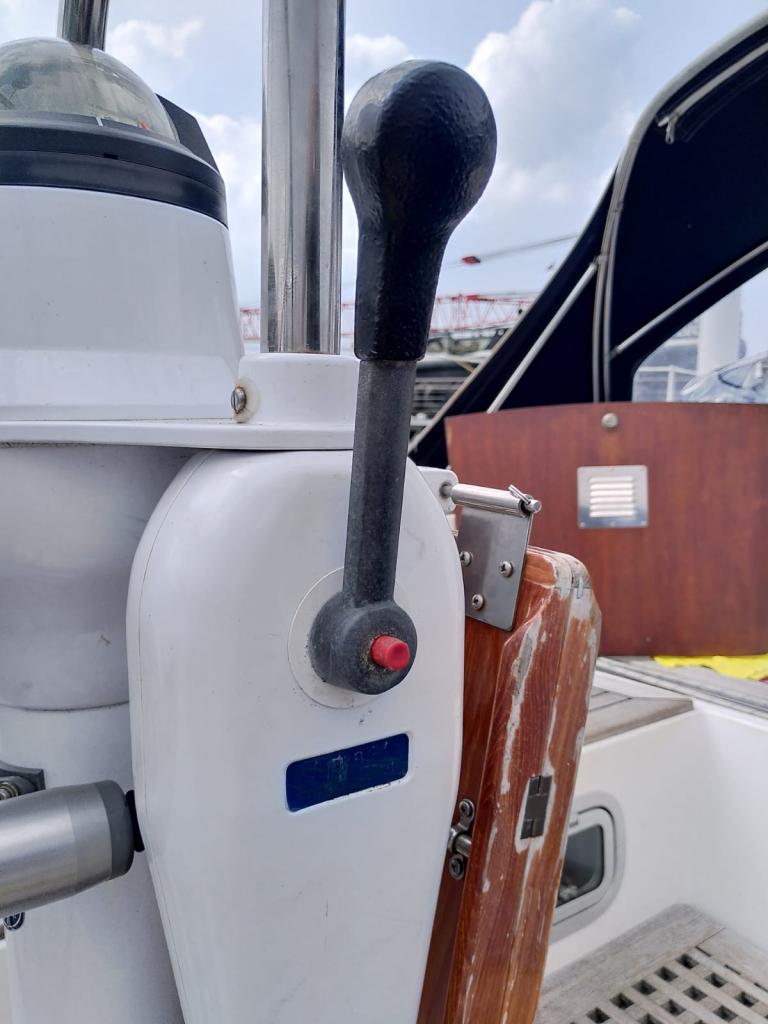

Kan ik dat rode knopje eruit trekken ???
dan kan ik daar ook WD40 inspuiten en eventueel een trekker maken

Gr Marc

Ik zou het mechaniek gewoon vervangen, lekker de slijptol in het oude zetten.
Met beleid natuurlijk!

Nieuw mechaniek erin, de boel aansluiten en klaar!
