Onderwerp: yanmar 2YM15 temperatuurmeting

Op de Yanmar 2YM15 zit als temperatuurbewaking een maximaal temperatuur alarm. dat is natuurlijk prima, vooral als je erop kunt vertrouwen dat het ook echt werkt bij een te hoge temperatuur.
Persoonlijk vind ik een maximaal alarm een uiterst middel. Liever ben je het voor, zodat je bijtijds maatregelen kunt nemen. Mijn idee is om een temperatuurmeting op de 2YM15 te maken. Alleen ik zie zo niet de mogelijkheden daarvoor. Bij de plek van te temperatuur switch zie ik niet een extra montagepunt voor een temperatuur sensor.
Mijn vraag is dan ook heeft iemand met een Yanmar 2YM15 al een temperatuurmeting en kan mij vertellen hoe de temperatuur sensor gemonteerd is? Of heeft iemand suggesties?

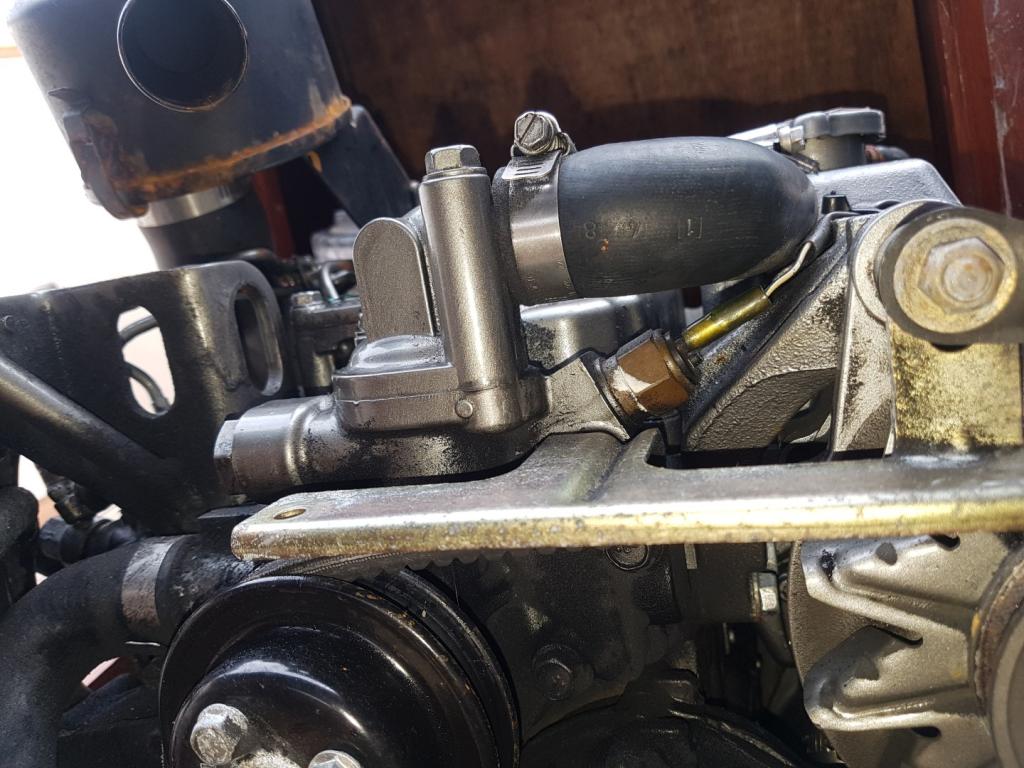

De foto laat de plek zien waar de switch gemonteerd is.

Arjen

Kun je die er niet uit halen en een gewone temperatuur sensor er in draaien en er dan een meter op aan sluiten?

Als de switch voor je thermostaat zit kun je deze vervangen voor een sensor/voeler met bijbehorende display.
De weerstand die de sensor levert kun je gebruiken om bij waarde X een alarm af te laten gaan.

Op mijn 3GM30 was de schakelaar vervangen door een sensor met klokje én schakelaar met twee aasnslutingen dus. Standaard dingetje van VDO.
Dat werkte perfect en wil ik met mijn 3YM30 ook nog een keer doen.


De schakelaar zou ik echter niet willen missen dus schakelaar vervangen door alleen een sensor voor een metertje zou ik niet doen.

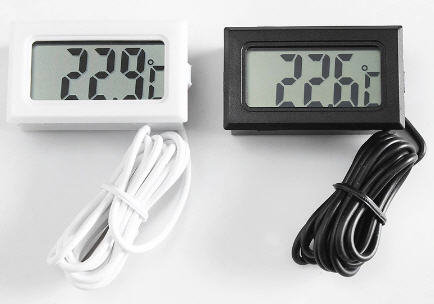

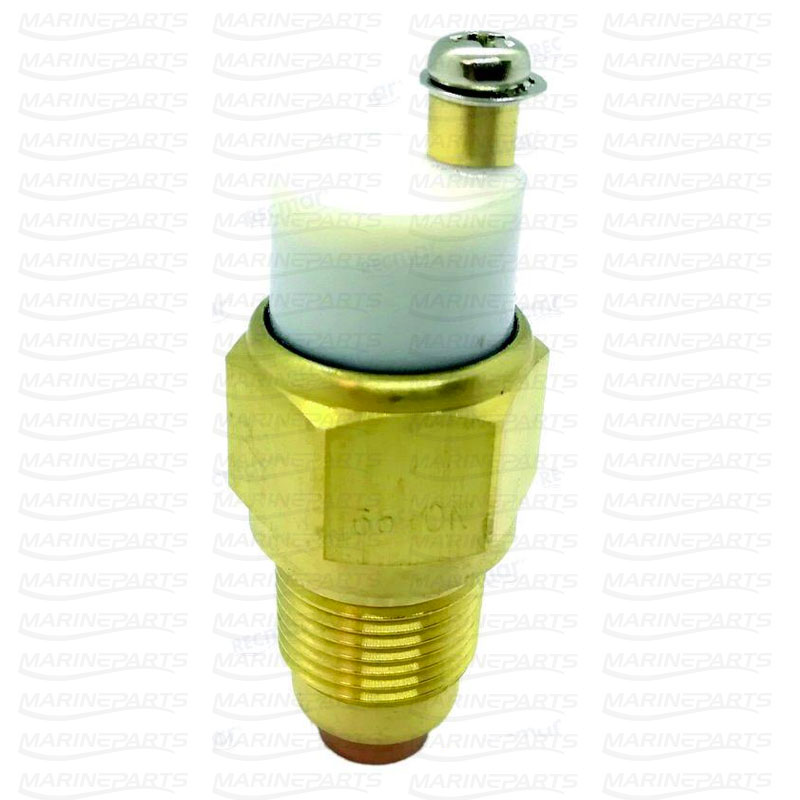

Ik zat met hetzelfde probleem op mijn yanmar 1GM10. Nu zijn er tegenwoordig voor weinig geld (een paar Euro) in China bij bv. Aliexpress nauwkeurige digitale thermometers met een sensor aan een draad te koop (soms aangeprezen als aquarium thermometer). Het huis van de standaard Yanmar temperatuur sensor is groot, en eendelig van dikwandig messing (dus met goede temperatuurgeleiding), zie bijlage.

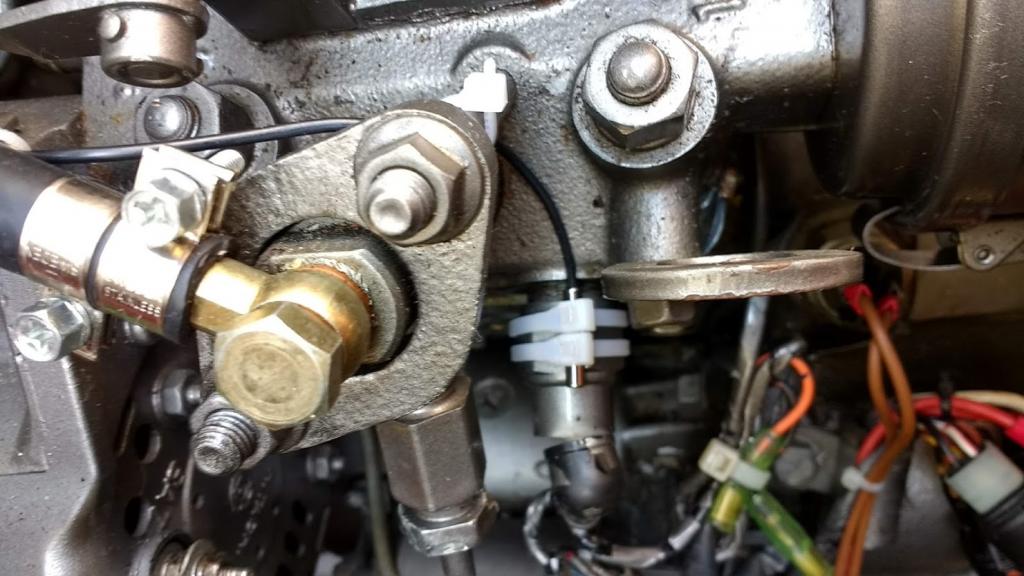

Ik heb met twee tiewraps de sensor van zo'n digitale meter op het zeskant van de Yanmar sensor vastgebonden, en heb nu op een simpele en goedkope wijze een uitlezing van de koelwater temperatuur van de cilinderkop. Een ei(tje) van Columbus, al zeg ik het zelf.

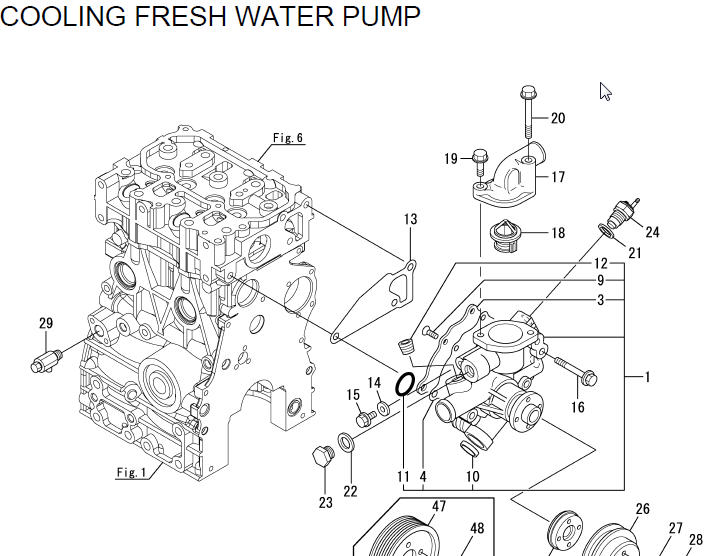

edit : op de 2YM15 vind je de Yanmar sensor onder nr 24 (laatste plaatje)

@Philip, een combinatie switch en sensor zou helemaal mooi zijn. Alleen is er voldoende ruimte? Kan ik uitzoeken. Ook nu uitzoeken of VDO die levert. Dan zou ik wel graag van iemand willen weten welk draadtype in het thermostaathuis zit.
@CeesS, dat is ook een interessant idee. Wanneer de sensor ook nog goed afgedekt wordt met isolatie, dan krijg je een goede temperatuurindicatie. Alleen zal de temperatuur door de massa van het thermostaathuis wel traag reageren.

Arjen

Esperance schreef : Ja op mijn ex-3GM30 zie je een verloopstukje voor de draad die wellicht niet gaat passen bij jou:


Draad kan ik wel even opzoeken..

Esperance schreef :
Natuurlijk doe je met zo'n opstelling concessies aan de snelheid van reageren, maar daar staat tegenover dat je in tegenstelling tot de montage van een alternatieve sensor, de oorspronkelijk alarmfunctie volledig intact laat. De snelheid van de uitlezing is voor mij niet van belang, in het verleden deed ik een meting op afstand met een infrarood thermometer, dat is nog minder nauwkeurig. Ik ben eigenlijk alleen geïnteresseerd in lange termijn effecten, zoals vervuiling / kalkafzetting of vermindering van de pompfunctie.

Mijn Yanmar 3GM30 heeft kielkoeling.
In de uitkomende koelslang/pijp heb ik een temperatuurmeter gezet. Gemiddeld draait de motor op zo'n 70 a 80 graden.

Dat is wel een hele luxe oplossing !

Inderdaad Jollenbaas. Het zou verboden moeten worden foto’s te plaatsen waarbij alles er zo mooi en netjes uitziet. Zelfs het schilderwerk glimt... (ik herinner me ooit een foto van je motor ruimte te hebben gezien, dat zag er ook al spik en span uit..)
Nu durf ik helemaal geen foto’s meer te plaatsen

Even bij VDO gezocht en inderdaad diverse types leverbaar. Of VDO levert M14x1,5 of 5/8-18NF3.

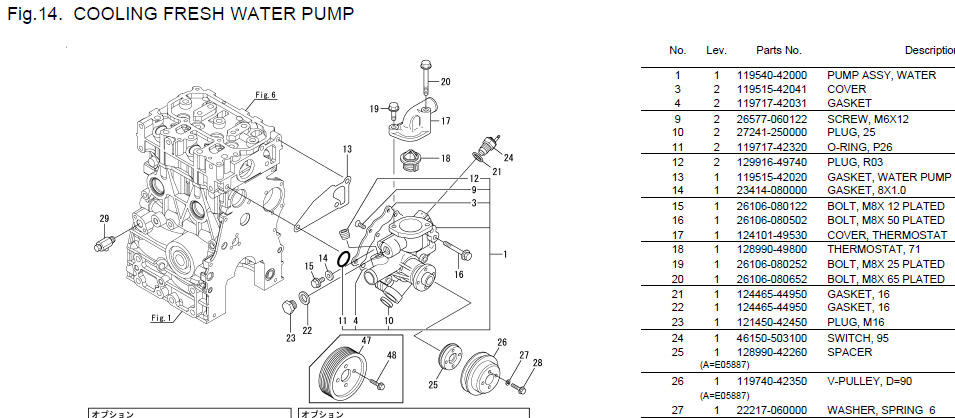

En @CeesS, je hebt een goede tekening van het thermostaathuis. Is deze van de 2YM15? Zou je de van de stukslijst nr24 het artikelnummer kun geven. Met het artikelnummer kan ik misschien achter de draadsoort komen.

Arjen

@Sjoerd1981: Sorry...

Esperance schreef :

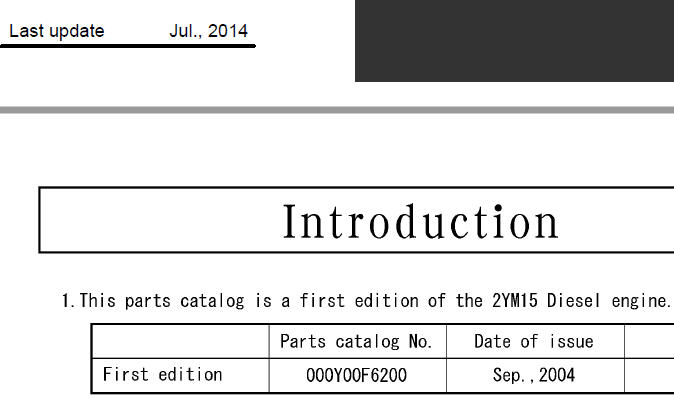

Ik heb de parts nummers wel uit de meest recente catalogus, maar Yanmar is helaas niet scheutig met detail schroefdraad gegevens. Ik meen me te herinneren dat het een metrisch fijne draad is, maar de juiste diameter weet ik niet meer.

Ik heb een keer m16X1,5 ergens gevonden voor mijn 3YM30 (en dus de hele serie neem ik aan).
Die staat tenminste in mijn bestel lijst

Dat zou goed passen bij de ringen met pos nr 21 en 22, beide 16 mm. Ring nr 22 hoort bij een M16 bout volgens het onderdelen manual. Dat sluit dan prima aan bij ring nr 21 voor M16x1,5 voor de temperatuursensor. Vrijwel alle Yanmar temperatuursensoren hebben dezelfde draad.

@TS, ik heb ook een 2YM15 en dezelfde wens als jij.
Alleen ben ik, denk ik, wat luier want ik gebruik gewoon een infrarood thermometer.
Mocht je een nette, werkbare optie vinden houd ik me aanbevolen

Het liefst zou ik de VDO sensor 323-001-004D willen toepassen. Te koop bij vdo-webshop.nl. Bereik 40-120 Graden C bij 287,4-22,7 Ohm. Onduidelijk wat de waarde bij 25 graden C is. Het contact sluit bij 90+/- 3 graden C. De draadsoort is M14x1,5. Maar zoals aangeeft TS Philip aangeeft zou de draadsoort M16x1,5 kunnen zijn.
Omdat mijn sloep uitgerust is met Wema instrumenten, kan ik het instrument LT21.352.007B toepassen. Te koop bij Nautic-gear.nl voor 15,99€. Schaal 25-120 gr. C. Ingangsbereik 450-23 Ohm. Bij toepassing van de VDO sensor zou in het gebied van 100 gr.C wel een afwijking zitten, maar is te accepteren.

De VDO sensor zou geen optie kunnen zijn, dus bij Conrad.nl gezocht naar NTC-thermistoren.
daar heb ik deze gevonden art.nr. 448583. Deze heeft bij 25 gr C een weerstandswaarde van 470 Ohm. Via tabellen berekend dat deze bij 120 gr C een waarde heeft van 28 Ohm. De verschillen zijn relatief klein.
Deze thermistor kan geplakt worden op een geschikte plek op het thermostaat huis. Aan te bevelen is om de thermistor vervolgens af te dekken met isolatiemateriaal zodat de temperatuur heel goed doorkomt op de thermistor.
De komende winter ga ik dit eens helemaal aanbrengen. Leuk klusje! Misschien kom ik nog op verfijningen. Maar in ieder geval is dit al toepasbaar.

Arjen

Nog eens goed de motor bekeken en toen viel mij de bout nr 23 een M16 op. Met dank aan Cees voor de stuk lijst! Waarvoor zou deze ingang dienen? Want op dit kanaal zou (met wat aanpassingen) best een sensor geplaatst kunnen worden? wie weet wat de functie van deze aansluiting is?

Arjen

Is die niet om een boiler op aan te sluiten?
Ik heb een boiler, maar bevind me momenteel zo'n 200km van de boot, dus kan niet even gaan kijkem

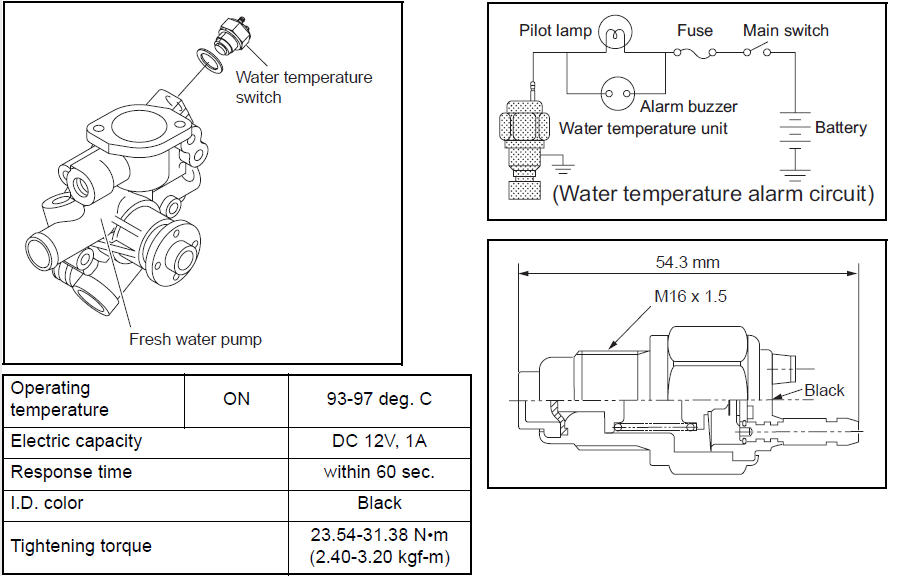

In het workshop manual vond ik de temperatuur sensor, de schroefdraad is inderdaad M16x1,5

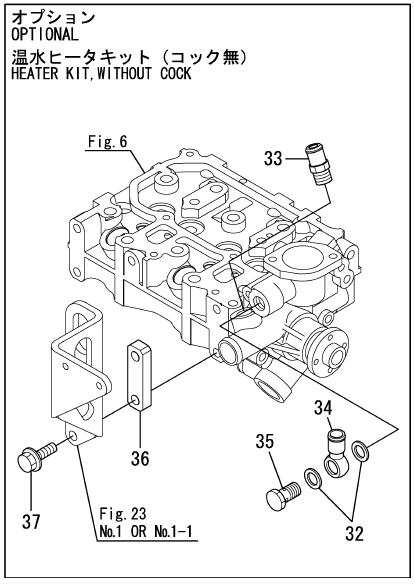

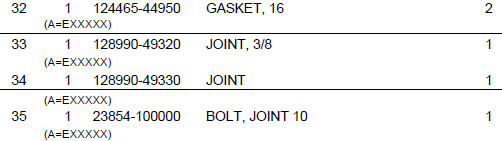

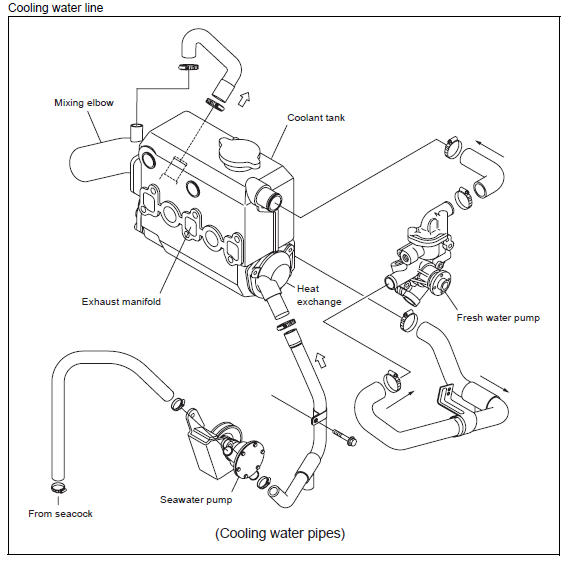

Op de koelwaterpomp zitten twee aansluitingen voor een boiler :

@CeesC: hartelijk bedankt. Helemaal duidelijk, mooie plaatjes.. Enige tijd besteed aan het zoeken van een Yanmar Service manual 2YM15. Niet kunnen vinden. Wel andere zijn te vinden, hoe ben jij aan deze manual gekomen?

Arjen

O die heb ik wel voor je digitaal.
Geef je e-mail maar stuur bij hem

De locatie van de sensor is wel van groot belang, hou daar wel een beetje rekening mee.
