Onderwerp: Yanmar 2GM toerenteller

Allen,

Op onze boot zit een Yanmar 2GM diesel. We hebben een bedieningspaneel met toerenteller. Uit de beschikbare documentatie maak ik op dat de toerenteller een 2-draadstaal aansluiting is en werkt op basis van magnetisme. Er worden 92 pulsen per omwenteling aangeboden aan het instrument/aanwijzer in het bedieningspaneel.

Nu overweeg ik een nieuw dashboardje te maken. Ben alleen opzoek naar een toerentalmeter die zo op de gever van de motor aangesloten kan worden. Ik begrijp uit mijn zoektocht op internet dat er 2 varianten zijn, 1 op basis van de W-aansluiting op de dynamo en de pulsgever die Yanmar gebruikt.
Iemand enig idee waar ik een uitlees klokje kan begaan die de 92 pulsen per omwenteling kan verwerken?

Alie:
a.aliexpress.com/_vr2OK3
Deze werkt met een pulsgever en is instelbaar..
Mijn pulsgever werkte niet goed en heb hier op alie voor paar euro goede Vdo replacement sensor gekocht.
Ik heb alie meters in de kajuit voor spanning water en brandstof. Prima meters. Waterdichtheid voor buiten weet ik niet...

Hans,

Dank je wel! Ik ga ernaar kijken!
Ik neem aan dat je 1 van de 2 draden van de magnetische pulsgever aan massa gelegd hebt en de ander als sensordraad gebruikt?

De meter komt op een nieuw dashboardje nabij de ingang van de kajuit; dus niet direct buiten. Daarnaast hebben we een buiskap er overheen. Er zullen dus geen golven water over heen komen.

Gr. Benthouse

Hans, dank voor de link. Echter wel een vraag; De magnetische Pick-up sensor op de motor (achterzijde) is 2-draads en geeft een wisselspanning (ca. 1V).
De meter die jij geselcteerd hebt is 1-sraads; betekent dit dat je 1 draad aan massa gelegd hebt?
Welek VDO sensor heb jij?

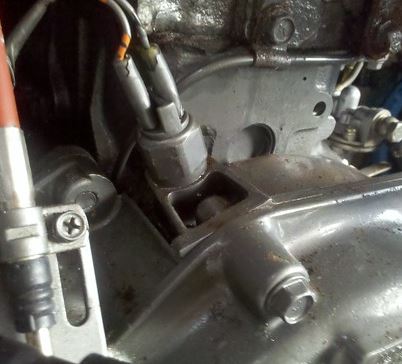

Standaard in de 2GM zit de magnetische pick-up (RPM) sensor in een aansluiting waat 3/4" 16TPI draad in zit. Ik ben benieuwd welke RPM sensor jij gebruikt van VDO die op het 2GM dieseltje past. (overigens werkt de huidige sensor met origineel display nog goed; is wel 2draads aangesloten). Maar voor ik iets koop wil ik het eigenlijk weten.

Groet, Benthouse

ISO788 Hans schreef :

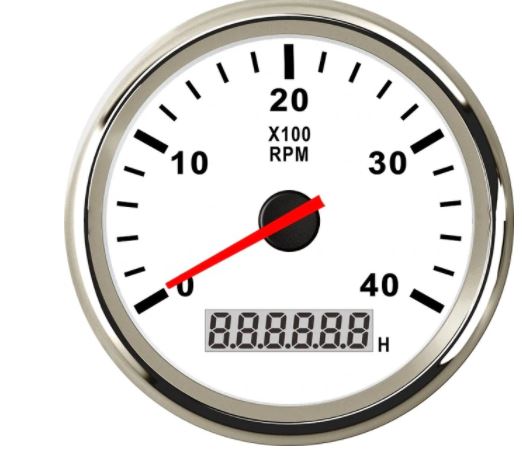

Zo een heb ik er ook. Werkt perfect, maar na een seizoen overleden. Nu weer zo'n zelfde gekocht; nieuwe ronde, nieuwe kansen. . Let wel goed op dat je een meter bestelt voor het juiste toerental bereik (voor de 1GM10 is dat max 4000 RPM)
Ik heb ook een pulsgever van Alie. Die doet het nog (denk ik)

signal en ground 2 draadjes van de sensor... die had ik van alle 10 euro ipv 212,- en prima werkend.

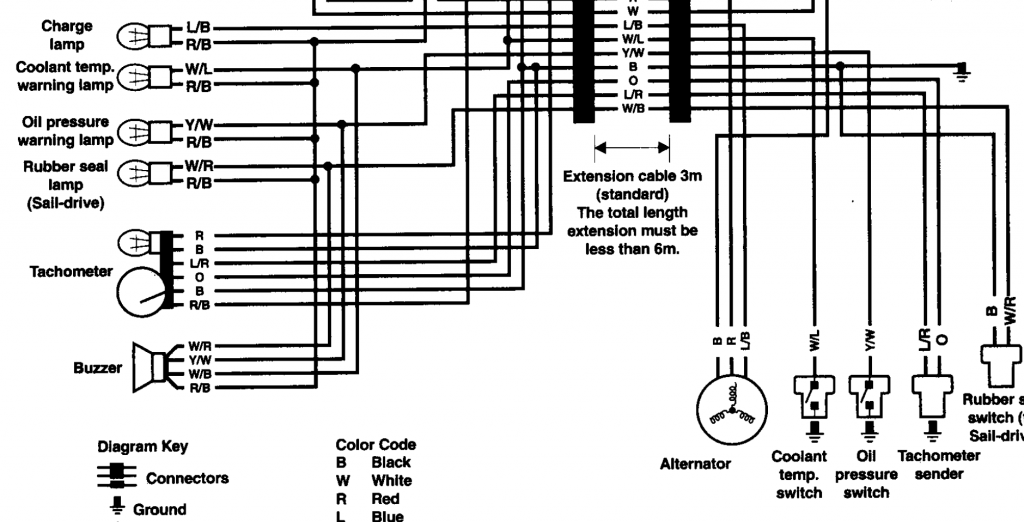

Mijn meter heb ik niet vervangen maar uit het schema kun je lezen dat het 0 en signaal is.

ik ben ook bezig om een tachometer te installeren en heb dezelfde meter van Alie al binnen met sensor waar 2 aansluitingen op zitten. Mijn motor is een Yanmar 2gm20 en nog niet uitgerust met een tacho. Het is mij nog niet duidelijk hoe het nu moet met de 2 aansluitingen achterop de sensor aangezien er maar 1 signal input achterop de tacho zit. Maakt het niet uit welke aansluiting je dan gebruikt? en/of moet de andere dus gewoon de aarde zijn? of is de aarde aan blok al voldoende. Ik lees bij jou Hans dat het 0 en signaal is maar volgens schema staat de 0 voor o en is kleurcode oranje of begrijp ik het verkeerd

groeten Jan

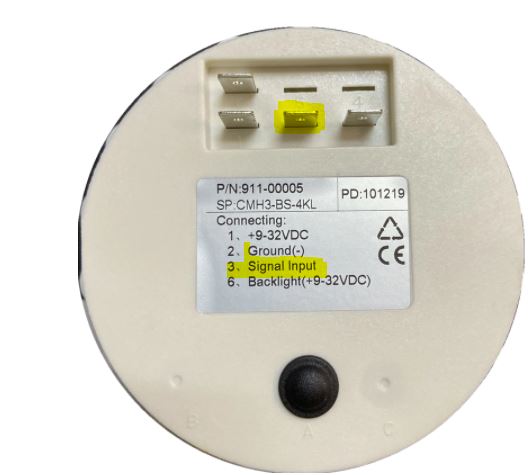

Op de meter staat signaal input vanuit de gever. Ik denk denk dat je op de gever aan de ene aansluiting de plus zet en aan de andere de meter.

Dank je Hans ik ga het zo proberen.

1x signal op pin 3
Andere draad van de sensor aan de massa.

Weet een van jullie toevallig ook de draad maat van de olieswitch en tempswitch op yanmar 2gm20. Yanmar wilt dit niet prijsgeven en is helaas niet klantvriendelijk voor oplossing
en ik wil deze vervangen door schakelaar/sensor variant om op nmea2000 te koppelen maar oude systeem in orde te laten.

Ter info
Voor toerental heb ik een digitaal klokje met magneet sensor van Ali besteld en geplaatst. Tachograaf zit via contact slot
Voornmea2000 gaat toerental via W van de dynamo.

schrammie schreef :
Probeer Gebroeders Enkhuizen in Makkum eens voor de draadmaat. Ik heb goede ervaringen met ze. gebrvanenkhuizen.nl/scheepsmotoren-yanmar-en-vetus-2/

schrammie schreef :
Zie hier : zeilersforum.nl/index.php/foru...ratuurmeting#1211082
