Onderwerp: RVS band om manchet saildrive

RVS band om manchet saildrive 12 juli 2021 18:18 #1304044

Dag allen,

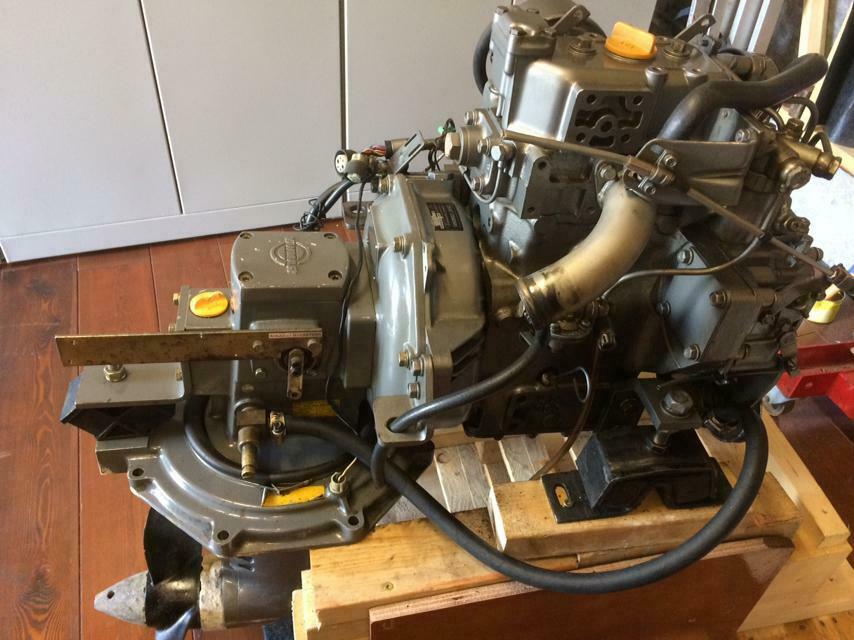

Ik heb een andere boot gekocht, nu eens met een saildrive en Yanmar 2GM20 motor. De saildrive-manchet is 5 jaar geleden vervangen.
Wat schetst mijn verbazing: bij het schoonmaken vandaag zag ik een rvs band liggen rondom de manchet. De band was kapot en lag los rond de manchet.
Volgens mij is het zo'n band:

Maar als ik instructies en exploded views op het web bekijk zie ik vrijwel negens zo'n band?

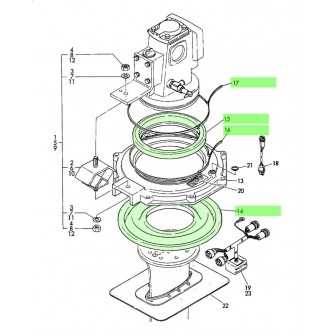

Op deze foto (van internet) echter wel:



De vraag is nu: hoort er zo'n band om de manchet te zitten? En als die er niet op zit, levert dat dan lekkage gevaar op?
Wie weet hoe dit zit?
Elk jaar een andere boot houdt je scherp
Laatst bewerkt: 12 juli 2021 18:19 door bertilbeumer.
Alleen ingelogde leden kunnen reageren.

RVS band om manchet saildrive 12 juli 2021 18:26 #1304045

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3782
De Yanmar SD20 saildrive heeft twee manchetten. De onderste is een zware rubberuitvoering die het 'echte' werk doet. Daarboven is een tweede, lichtere manchet gemonteerd die aan de buitenzijde wordt bevestigd met een smalle RVS 'slangklem'. De tussenruimte wordt bewaakt met een vochtsensor, die een alarm op het instrumentenpaneel laat afgaan als er vocht gedetekteerd wordt. Het is dus zowel een extra veilgheid als een alarmsysteem.
Alleen ingelogde leden kunnen reageren.

RVS band om manchet saildrive 12 juli 2021 18:32 #1304048

Dank je Cees, voor je snelle reactie. Dus de bovenste die je ziet van binnenuit hoort zo'n slangklem te hebben? Of zoals dieselpartseurope het noemt: een "band, one touch" dieselpartseurope.nl/196420-02...band-199-yanmar.html
Die van mij is dus doormidden. Raadsel. Maar blijft de vraag of je zonder die band kunt doorvaren? En zo niet, of je die band kunt monteren zonder de saildrive uit te bouwen? :dry:
Elk jaar een andere boot houdt je scherp
Alleen ingelogde leden kunnen reageren.

RVS band om manchet saildrive 12 juli 2021 18:37 #1304049

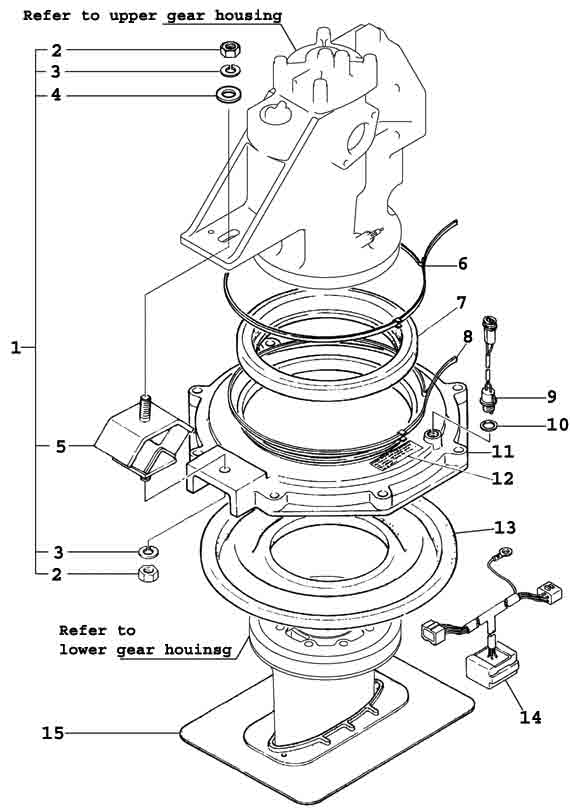

Nog een exploded view gevonden (SD50) waar zo'n band op getekend staat: www.wesailhanse.se/370_yanmar_saildrivesd50.htm


Elk jaar een andere boot houdt je scherp
Laatst bewerkt: 12 juli 2021 18:38 door bertilbeumer.
Alleen ingelogde leden kunnen reageren.

RVS band om manchet saildrive 12 juli 2021 18:42 #1304051

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3782
bertilbeumer schreef :
Dank je Cees, voor je snelle reactie. Dus de bovenste die je ziet van binnenuit hoort zo'n slangklem te hebben? Of zoals dieselpartseurope het noemt: een "band, one touch" dieselpartseurope.nl/196420-02...band-199-yanmar.html
Die van mij is dus doormidden. Raadsel. Maar blijft de vraag of je zonder die band kunt doorvaren? En zo niet, of je die band kunt monteren zonder de saildrive uit te bouwen? :dry:

Je kunt zonder band doorvaren, maar dan mis je de extra veiligheid en de alarmfunctie. De meeste saildrives van andere merken hebben niet zo'n voorziening. De buitenste RVS band kun je volgens mij monteren zonder demontage van de saildrive (slangklemprincipe), maar 100 procent zeker weet ik dat niet, het is al enige jaren geleden dat ik de manchetten vervangen heb. Aan de binnenzijde zit ook nog zo'n RVS band om de manchet daar op het tegenoverliggende oppervlak te bevestigen.




Edit : ik zie dat je zelf al een mooier plaatje hebt gevonden
Laatst bewerkt: 12 juli 2021 18:44 door CeesS.
Alleen ingelogde leden kunnen reageren.

RVS band om manchet saildrive 12 juli 2021 18:46 #1304052

Oke, duidelijk. Ik ga op zoek naar de juiste band die ik hopelijk zonder demontage kan plaatsen.
Dank je!
Elk jaar een andere boot houdt je scherp
Alleen ingelogde leden kunnen reageren.

RVS band om manchet saildrive 12 juli 2021 18:53 #1304055

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3782

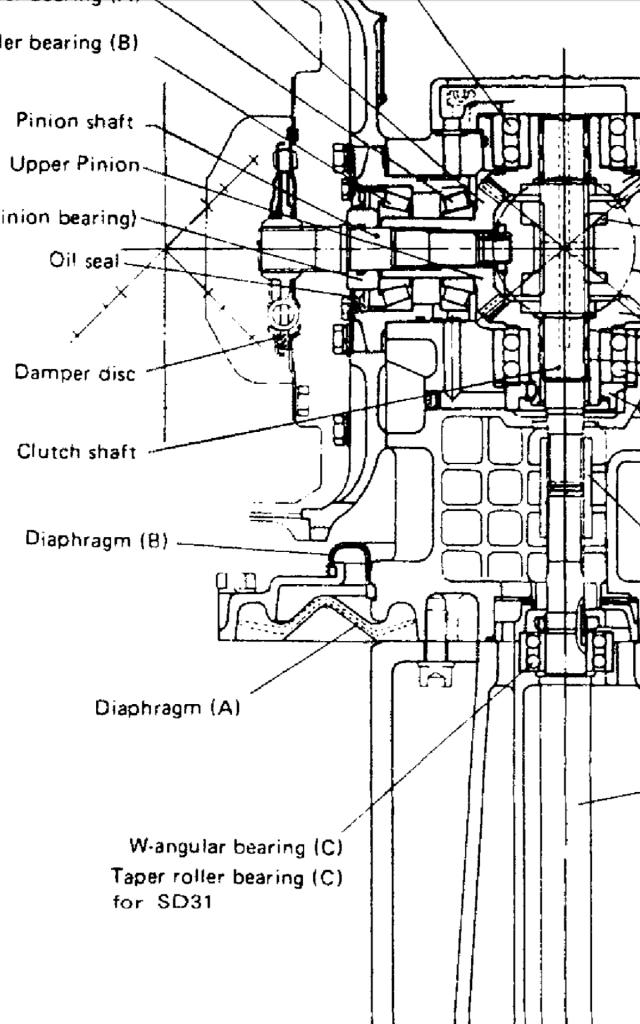

Hier nog een dwarsdoorsnede


Alleen ingelogde leden kunnen reageren.

RVS band om manchet saildrive 12 juli 2021 18:59 #1304057

Dat zijn als het goed is van dit type klem: www.grainger.com/product/BAND-...eel-Band-Clamp-2LPL3

Worden ook wel gebruikt bij koelslangen, en aandrijfashoezen.
Kan je gewoon monteren zonder alles uit elkaar te halen.
Alleen ingelogde leden kunnen reageren.

RVS band om manchet saildrive 12 juli 2021 19:00 #1304058

Mocht het niet lukken met de originele, dan monteer ik wel een eindloze slangklem. Dan heb ik in elk geval de juiste diameter. www.iq-parts-shop.com/nl/eindl...angklem-7-mm-w4.html
Elk jaar een andere boot houdt je scherp
Alleen ingelogde leden kunnen reageren.

RVS band om manchet saildrive 12 juli 2021 19:08 #1304063

  • CeesS
  • CeesS's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3782

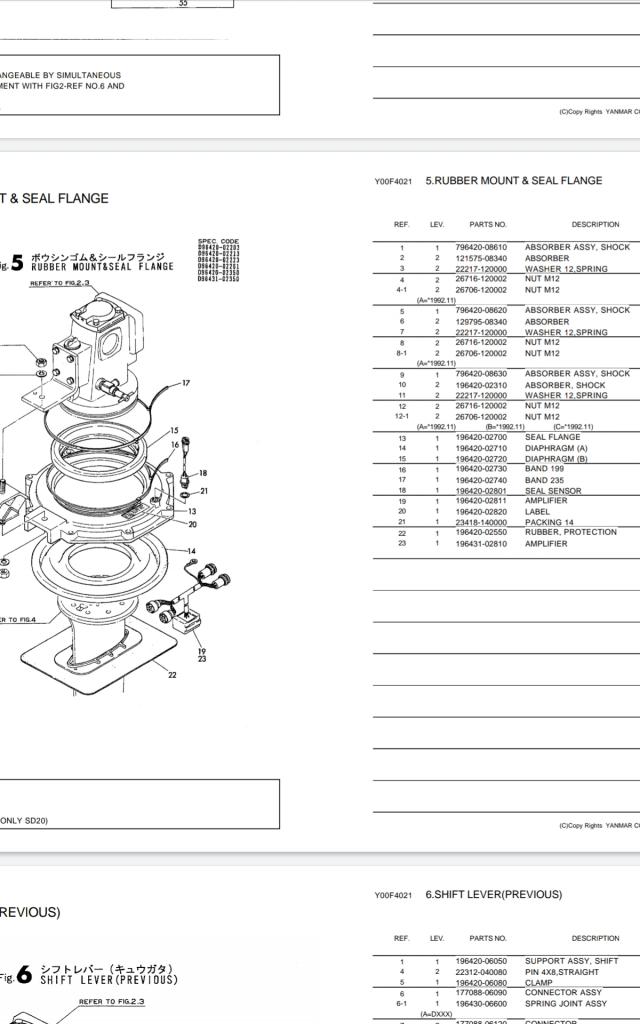

Hier vind je de Yanmar onderdeelnummers


Alleen ingelogde leden kunnen reageren.

RVS band om manchet saildrive 12 juli 2021 21:32 #1304118

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15199

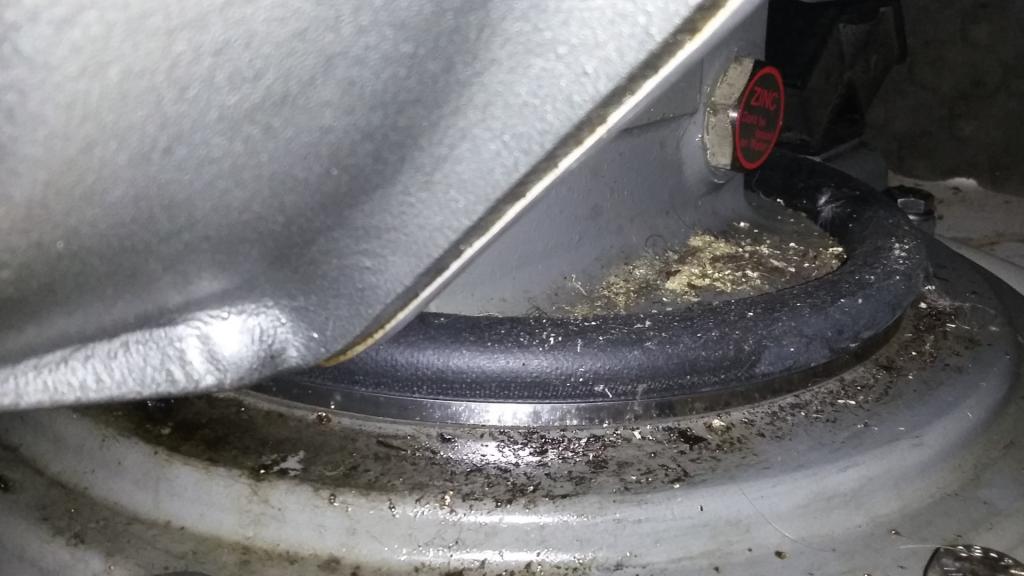

Foto van de band op een SD20 saildrive (let niet op de rommel, dit was tijdens een klusje)

Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.
