Onderwerp: Flexibele koppeling op korte as

Flexibele koppeling op korte as 30 juli 2021 16:13 #1309906

  • MoonRiver
  • MoonRiver's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1582
Ha forumleden, wij hebben een bukh dv20 in de boot staan. De motor staat op flexibele steunen en wiebelt wel iets tijdens t varen, uitlijning is stilstand met voelermaat gecontroleerd en goed.
Maar in zn werk krijg je natuurlijk de stuwdruk erbij en beweegt de motor meer.

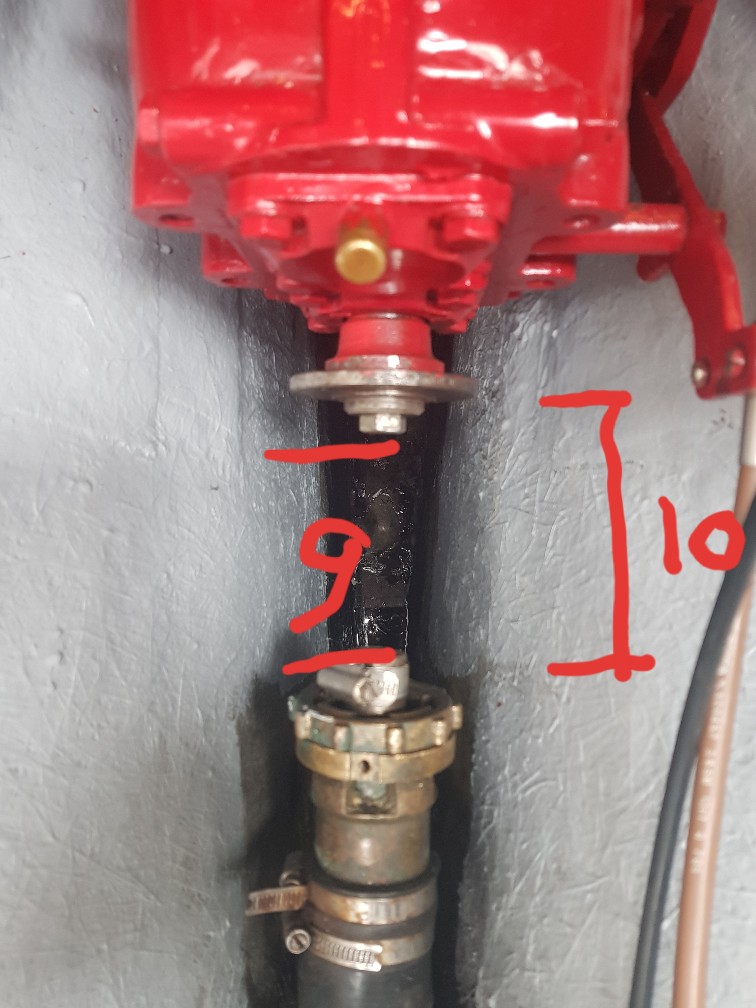

Nou denken we over het plaatsen van een uniflex koppeling om de lagers van de keerkoppeling te sparen. Maar de inbouw afstand is klein. We hebben plm 110mm tussen kk flens en zwevend binnenlager.

Nu heb ik de uniflex type6 gezien, maar die heeft een aansluiting met 4 bouten, terwijl wij er 6 hebben (ZF koppelin type SM6.
Weet iemand een korte verloopflens om van 4 naar 6 bouten te gaan?
Of een andere oplossing?


Piraat -> Laerling -> Wibo 740 -> Zeilsloep -> Wibo 835 -> Bakdekkruiser -> Taling 30 -> Taling 32 :)
Alleen ingelogde leden kunnen reageren.

Flexibele koppeling op korte as 30 juli 2021 16:58 #1309918

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479

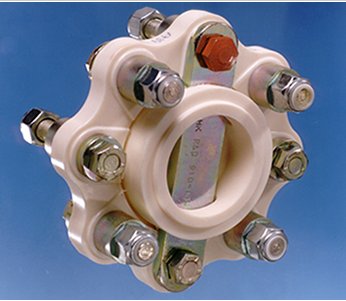

R&D flexibele koppelingen zijn zeer smal. Ze bestaan uit een flexibele schijf.

Zijn er voor allerlei motoren en koppeling flenzen.

Dintra in Putten is de vertegenwoordiger in Nederland.

Kunnen ook de stuwdruk opnemen.

Bram


Laatst bewerkt: 30 juli 2021 17:07 door brambo.
Alleen ingelogde leden kunnen reageren.

Flexibele koppeling op korte as 30 juli 2021 17:29 #1309933

  • MoonRiver
  • MoonRiver's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1582
Dank voor je reactie.
Werkt dat ook goed achteruit? Dus met trekbelasting?
Piraat -> Laerling -> Wibo 740 -> Zeilsloep -> Wibo 835 -> Bakdekkruiser -> Taling 30 -> Taling 32 :)
Alleen ingelogde leden kunnen reageren.

Flexibele koppeling op korte as 30 juli 2021 18:06 #1309944

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
Die dingen worden al heel lang geleverd. R&D hebben ook keerkoppeling demperplaten met hetzelfde elastische principe.

Ik heb deze flexibele koppeling ook al een aantal jaren in gebruik. Werkt prima ook in de achteruit.

Voordeel is dat ze in de lengte weinig ruimte nodig hebben. Verder hebben ze een heel scala van toepassingen voor allerlei motor types.

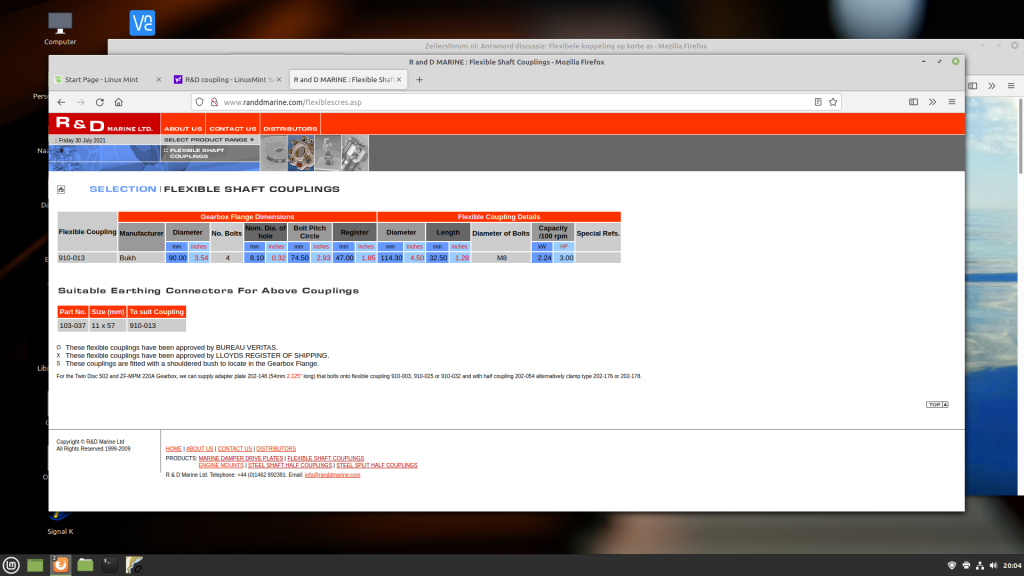

Hierbij de gegevens voor een Bukh.


Alleen ingelogde leden kunnen reageren.

Flexibele koppeling op korte as 30 juli 2021 18:16 #1309946

  • MoonRiver
  • MoonRiver's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1582
Ik zal ze morgens eens bellen, bedankt voor de tip!
Piraat -> Laerling -> Wibo 740 -> Zeilsloep -> Wibo 835 -> Bakdekkruiser -> Taling 30 -> Taling 32 :)
Alleen ingelogde leden kunnen reageren.
