Onderwerp: hellingshoek schroefbladen bepalen

Wie kan mij helpen met het bepalen van de juiste hoek van de schroefbladen van mijn 17” Maxprop 2. Ik gebruik deze in combinatie met een 28 jaar oude Vetus M4.14. A102. 32 PK bij 3000 rpm en een Wurth ZM10 keerkoppeling.

Met 2000 toeren zou ik ca. 6 knopen willen varen. De hellingshoek vd schroefbladen van de Maxprop is in stappen van 2 graden instelbaar tussen 10 en 30 graden.

Kan ik de hellingshoek flexibel zelf bepalen afhankelijk van de snelheid die ik bij een bepaald toerental wil varen, of is het vermogen van de motor bij een bepaald toerental bepalend? Volgens de handleiding van de Maxprop 2 is de overbrengingsverhouding tusssen motor en as (Engine Reduction Ratio) bepalend.

Wie weet hoe ik op basis van deze gegevens de juiste hellingshoek van mijn Maxprop 2 schroefbladen kan bepalen?

Alvast bedankt en groet,
Berci

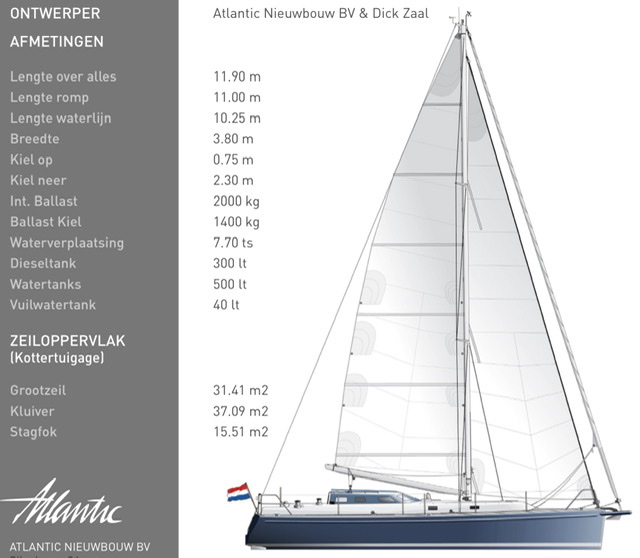

Gaat het om deze boot?

Bries36Amersfoort schreef : Hoe snel loopt je boot nu ,bij 2000 toeren?

Ca. 5 knopen

Klopt! Maar dan de eerdere versie uit 1992 met bouwnummer 3, voorheen de Ticia.

Bries36Amersfoort schreef :
Bij welke spoed/hellingshoek? Haalt je motor nu 3000 rpm; hoe snel vaar je dan?

Welkom,
Je pakt je 'probleem' wel op een ongebruikelijke manier aan. De nomale manier is dat je de spoed dusdanig insteld dat je motor nog net z'n maximale toerental kan halen.
Is de spoed te groot dan wordt dit toerental niet gehaald en dus heb je ook niet het volle motorvermogen beschikbaar.
Is de spoed te klein dan haal je wel het max toerental, maar dan zonder dat de schroef het maximale aan water verzet.

De kans dat je dus niet je max motorvermogen kan omzetten in 'manoeuvreer' vermogen is erg groot als je jouw aanpak kiest. (Wat natuurlijk ook een keus kan zijn)

Nachtvlinder schreef :
Tsja, ik heb ‘m uit elkaar gehaald zonder even de oorspronkelijke configuratie hellingshoek vast te stellen. Niet heel slim maar was zowieso van plan om hem van scratch even opnieuw te configureren

Nachtvlinder schreef : Ca. 6 knopen

rooiedirk schreef :
Goed punt! Maar hoe bepaal ik dan de optimale spoed? Volgens de maxprop-handleiding is de Engine Reduction Ratio bepalend. Maar kan die in de handleiding van mijn Vetus M 4.14 nergens vinden. Is er een andere manier?

Als je dan toch van scratch moet beginnen, kun je met deze tool een startwaarde vinden:
vicprop.com/displacement_size_new.php

Met een tabel van Maxprop reken je de daar gesuggereerde spoed om naar bladhoek

De reductie van je KK zou erop moeten staan. Je kunt deze ook meten door op vliegwiel/krukaspoelie een markering te zetten (witte stift, plakkertje oid) en dit ook op de schroefas te doen. Motor tornen tot schroefas één omwenteling heeft gemaakt en tellen hoeveel omw krukas daarvoor nodig had.

Dan ga je varen en stel je de spoed bij, indien nodig. Jij wilt een soort “overdrive”, waarbij je bewust méér spoed geeft dan die nodig om bij 3000 rpm het daarbij maximale vermogen te leveren

Nachtvlinder schreef :
Bedankt voor de handige online rekentool en de tip om de overbrengingsverhouding praktich vast te stellen. Denk dat ik er hiermee wel uitkom.

Je KK is Hurth ZF10?

Wurth maakt geen keerkoppelingen en Hurth kent geen ZM type…

Let ook goed op de merktekens en lettertjes. De overbrenging van de kk is ook erg belangrijk.
Mvg Grover

Nachtvlinder schreef :
Zo is dat.
Hier de manual van de Hurth ZF10M, met daarin 4 verschillende reducties
(ok, 2 zijn voor achteruit).

Bries36Amersfoort schreef : als de boot bij 2000 toeren 5 kn loopt zou hij bij 3000 toeren aanmerkelijk sneller moeten varen dan 6 kn. Zeker niet omdat de boot bij 6 kn nog lang niet bij de rompsnelheid van 7.7 kn zit.

Het staat gewoon in de manual hoor en als bezitter van een drieblads Maxprop kan ik bevestigen dat het klopt

Je moet dus de spoed groter zetten waarbij een tandje verhogen 15% minder toeren betekent.
Vermoedelijk moet jij dus 1 of max. 2 tandjes verhogen.
Lees dat stukje van Rooie Dirk nog eens, haal je je max toeren niet dan heb je ook niet de beschikking over je maximale motorvermogen. Om te toeren is dat fijn maar aan het eind van het seizoen met een vuilere romp gaat je dat opbreken waarbij je motor snel oververhit raakt als je even de brug wilt halen. Zeker omdat 32 pk niet overdreven veel is voor die schuit.
Heb zelf het T-shirt

holtere schreef :
Dat was vroeger, voordat hij de Maxprop uit elkaar haalde zonder naar de stand te kijken

Ehh, nee toch?
De boot vaart nu 5 knopen bij 2000 toeren en 6 knopen bij 3000?
Dat is gewoon te langzaam!
Dan is alles gemonteerd en moet hij de boot lichten en aanpassen toch?

holtere schreef :
Zeker, er moet 2 tot 4 graden bij. Maar waarbij ......

Ander klein probleempje: TS zegt dat het een 17 inch Maxprop is.
Die bestaan niet.
De maten gaan in mm, vanaf 300 met stappen van 50.
Er is dus een 15,7 en een 17,7 inch versie. Geen 17, wel bijna 16 en bijna 18.
Welke is het nu?

De maat die de schroef werkelijk heeft maakt niet uit want deze schroef zit er onder met geschetst resultaat.
2 of 4 graden erbij niet duidelijk?
20 graden (volgens Maxprop) is de middelste stand. Stel dat deze schroef bij demontage op 18 graden blijkt te staan zet je hem op 20 of 22.
Niet zo moeilijk toch?

holtere schreef :
"stel dat" is een aanname. We weten dat niet, TS ook niet.

Maar ik zeg zomaar dat hij op 22 graden moet, gegeven de boot, de motor en de (vermoedelijk 15,7 inch) schroef.
Enige onzekerheid is de reductie van de kk.

Bries36Amersfoort schreef :

Ja, dat ben ik met je eens en gok ook dat de schroef nu 2 a 4 graden lager ingesteld staat. In ieder geval te laag!
2 tot 4 erbij dus en dat weet hij zeker als die de schroef (voorzichtig) demonteert
Die wetenschap gaat niks toevoegen. Hij heeft een Maxprop dus hij kan in/afstellen naar het resultaat van een vaartestje.
Honderd keer beter dan iedere berekening.

TS weet niet hoe de spoed ingesteld was, voor hij de schroef uit elkaar haalde. TS moet dus vanaf scratch een redelijke startwaarde bepalen, gaan proefvaren en, indien nodig, even in de kraan om bij te stellen.
