Onderwerp: Flex koppeling bij zwevend binnen lager

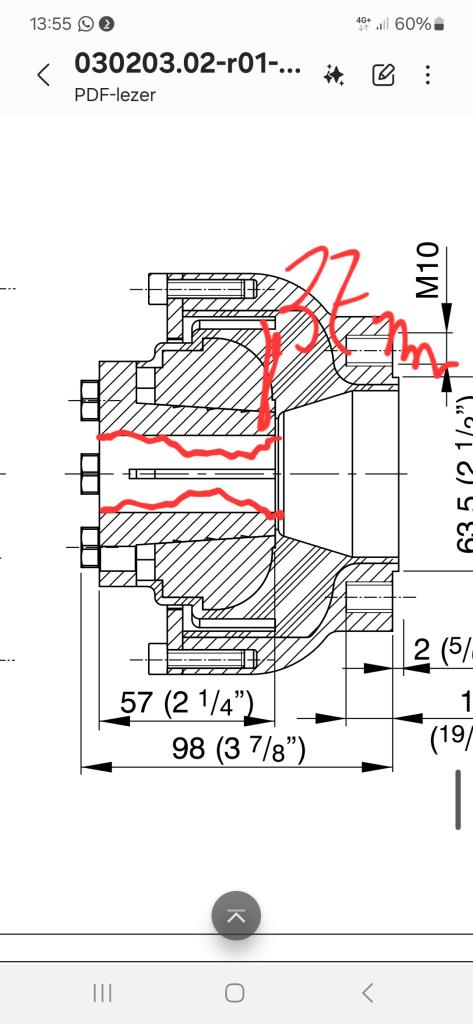

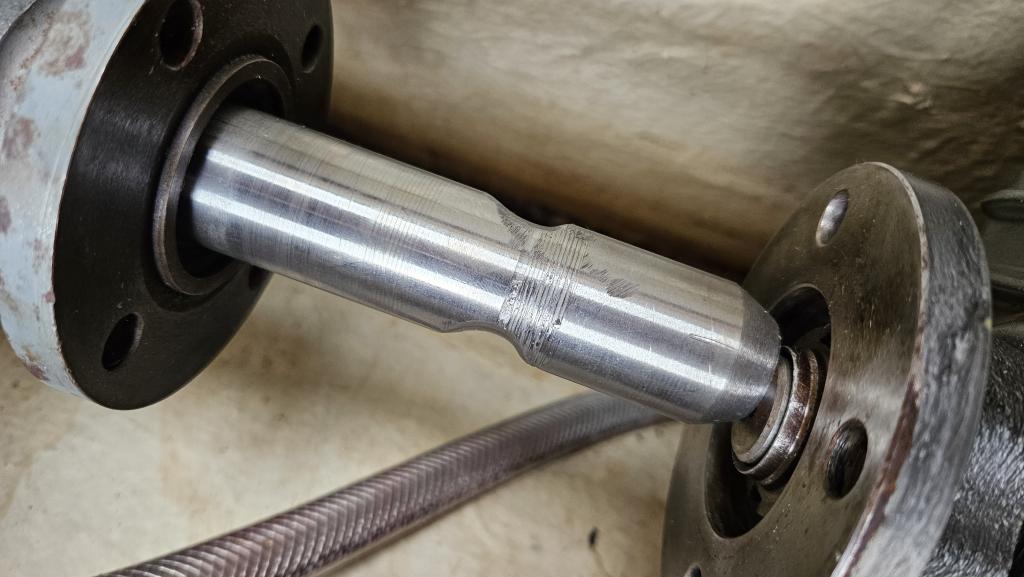

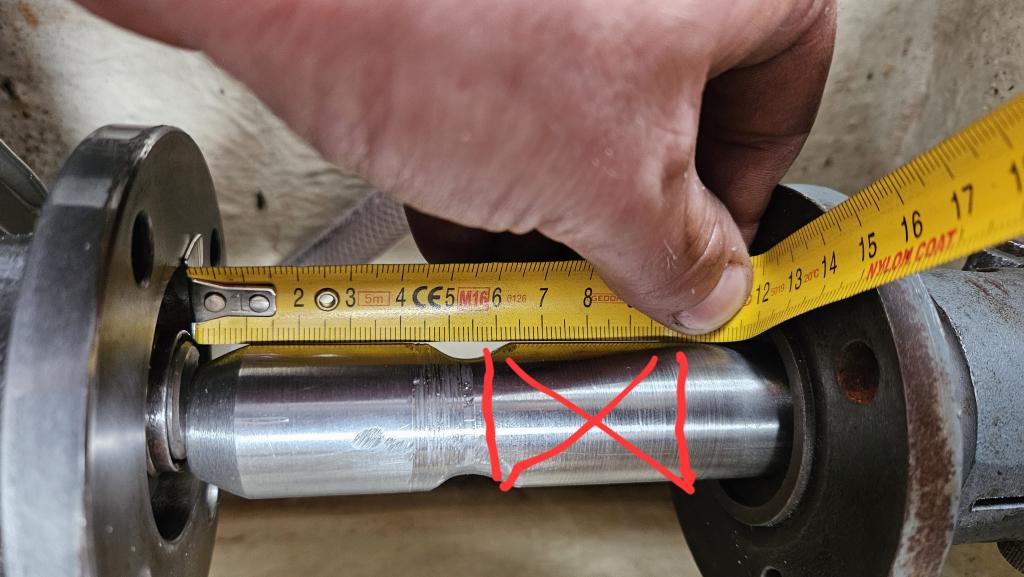

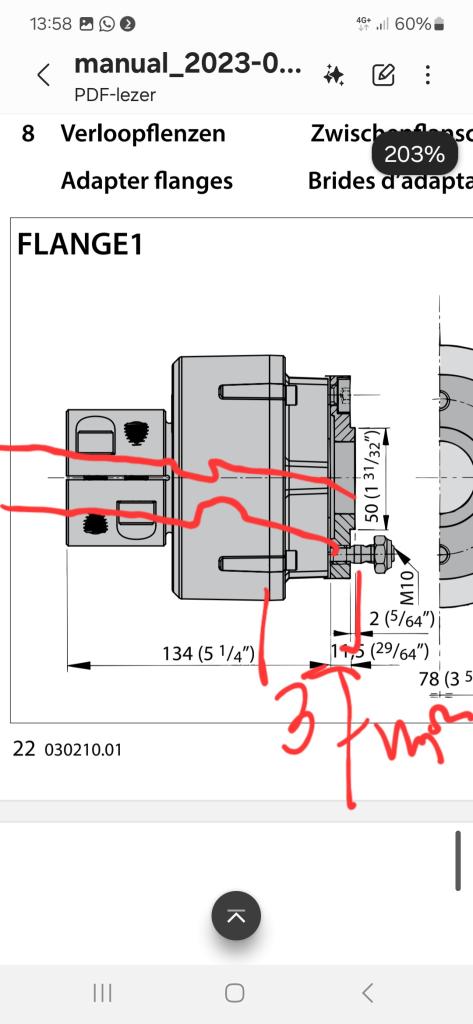

37mm vanaf de flens begint het klem gedeelte van de centaflex. Dan heb ik eerst 3cm as waar aan geslepen is.
Voor de hele fatsoenlijke knelling blijf dus nog 15mm over.





Zoiets:



De combiflex zou nu wel mooi passen. Die gaat over dat hele slechte stuk heen omdat hij buiten de koppeling klemt.



Maarja dan zit ik nog met het vermogen vraagstuk.

Zet er toch gewoon een r&d tussen. Veel gemakkelijker (bouten los, koppeling ertussen en klaar) en goedkoper. Diverse ZFers zijn er dik tevreden over. Zie bv ab-marineservice.com/product-c...flexibele-koppeling/ (met een beetje mazzel is die van jou in de 'SALE').
Daar staat ook een calculator voor het vermogen en je kunt ze prima bellen.




Gepost met de officiële Zeilersforum-app

Liever toch niet.

De combiflex is te lang. Waardoor het roer weg moet voor montage

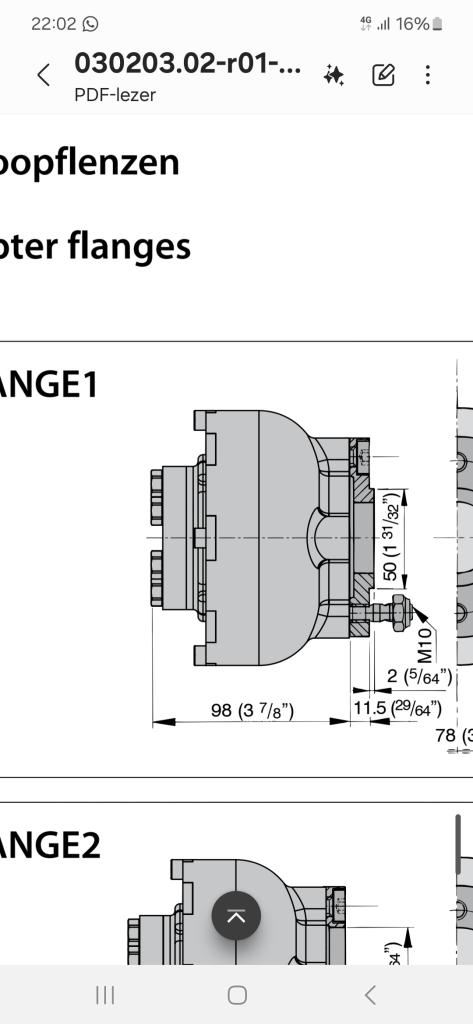

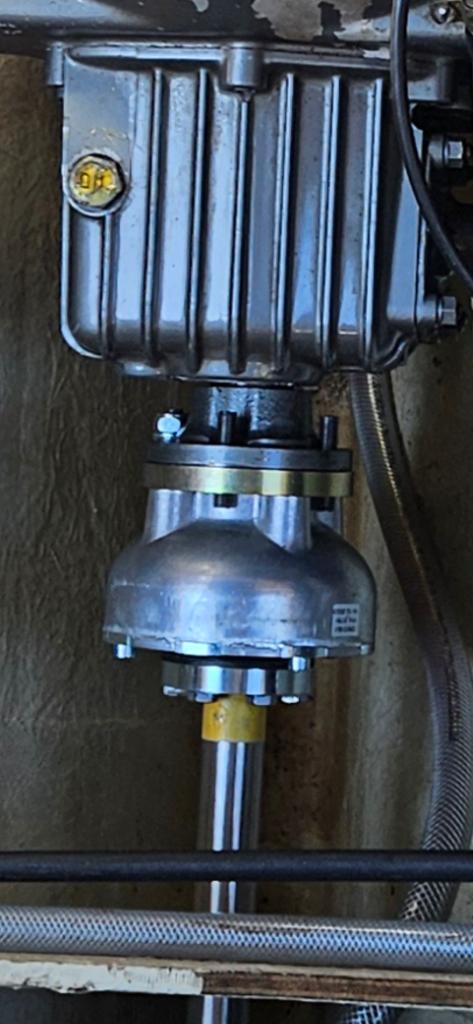

Het word dus toch een centaflex. Alleen twijfel ik nu of ik de vetus flens van 10mm er bij op moet doen zodat hij wat verder over de as zit.

Alienbliep schreef : 15mm is te weinig. Als de ruimte in het midden van de klembus zou zitten zou het misschien gaan. Maar als de ruimte aan het uiteinde van de klembus zit dan gaat dat niet. Of je nu een Centa of een Vetus pakt, ze zijn er allemaal op gebaseerd dat de conische bus zich op een gladde as vast moet klemmen. Die verbinding moet aan eisen voldoen om de koppeling volledig te kunnen belasten. En dat is niet voor niks zo. De as moet helemaal schoon en zonder beschadigingen zijn. Alles wat daaraan mankeert zal de klemkracht negatief beinvloeden. En behalve dat de klemkracht in jouw geval maar ca. eenderde zal zijn van wat het moet zijn loop je ook nog de kans dat de koppeling niet 100% in lijn op de as komt te zitten omdat een groot deel van de geleiding weg is. Als zo'n koppeling niet goed in lijn zit dan kan je erop wachten dat er iets kapot gaat. Dus ik zou het zo zeker niet maken.

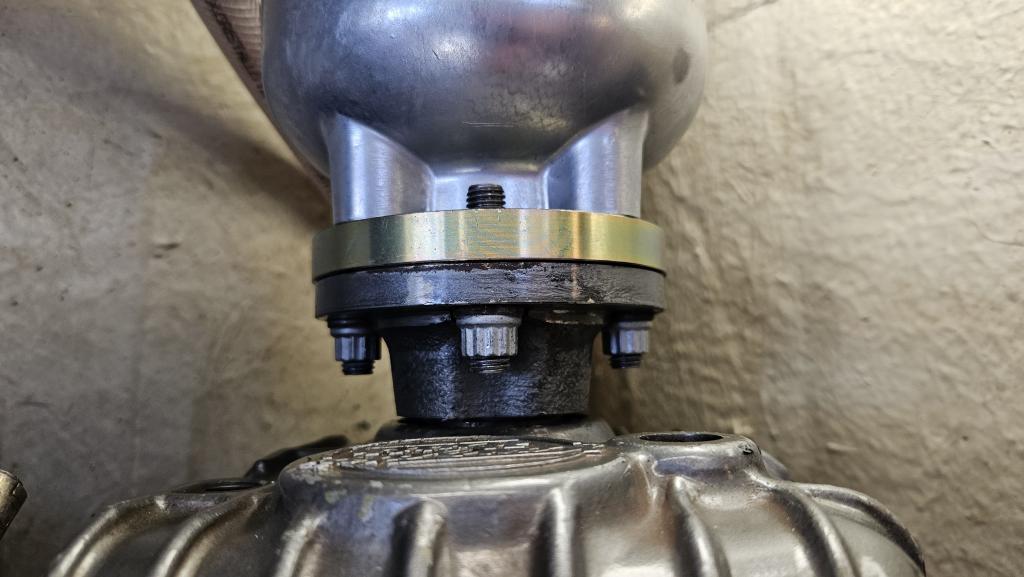

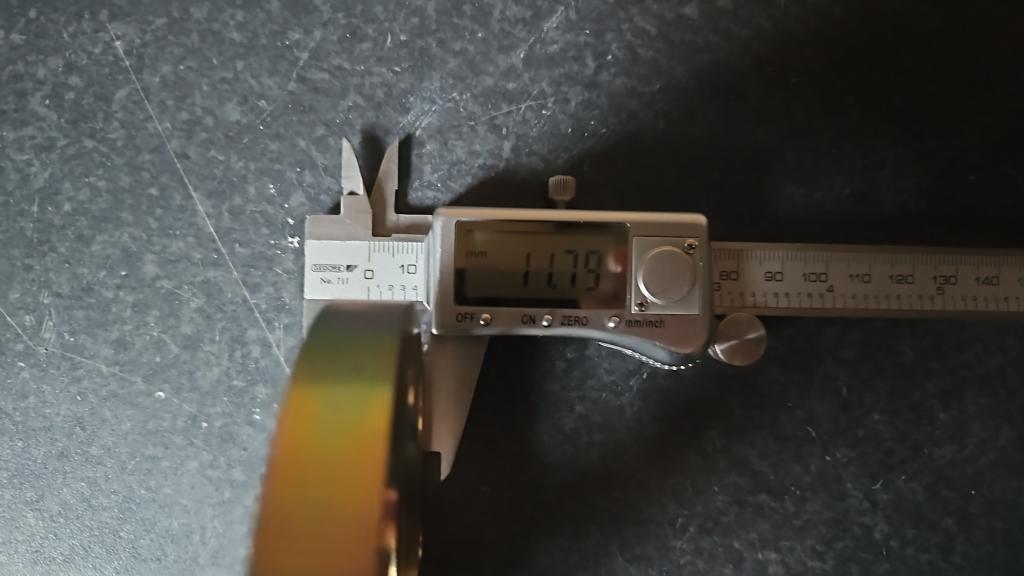

Ik heb het nu zo bedacht. Ik heb de flens van vetus. Die is 11.5mm dik. De schroefas kan nog 10mm naar voren.
Dan grijpt de koppeling op 2mm na goed op de as.
Zoiezo wil ik de geslepen kuilen bij de groeven van de klemnaaf doen zodat het ronde gedeelte gepakt word.
