Onderwerp: Voorstagputting bevestiging op houten dek

De voorstagputting van onze houten corsaire is losgetrokken.

het dek bestaat uit triplex op een aantal verstevingsbalkjes, door het triplex zit een U-bout die onderaan met een stagspanner naar de kielbalk geborgt wordt.

Deze spanner grijpt maar op 1 van de 2 'benen' van de U bout aan, waardoor de kracht er schuin opkomt en dat 'oog' het dek heeft losgetrokken.

Gelukkig is het hout niet stuk maar is het enkel op de naden uit mekaar gegaan.


Wat we nu willen doen om het op te lossen is een houten balkje (30cm lang, 6cm breed, 3 cm dik) tussen de 2 verstevigings latten met epoxy lijm vastzetten. Door dit balkje komen dan de benen van de U-bout.

Het dek leggen we terug op zijn plaats (zal wel blijven plakken in de epoxy lijn) en de verhuizen de onderdekse spanner naar een aangrijpingspunt op het balkje tussen de 2 benen van het putting in.

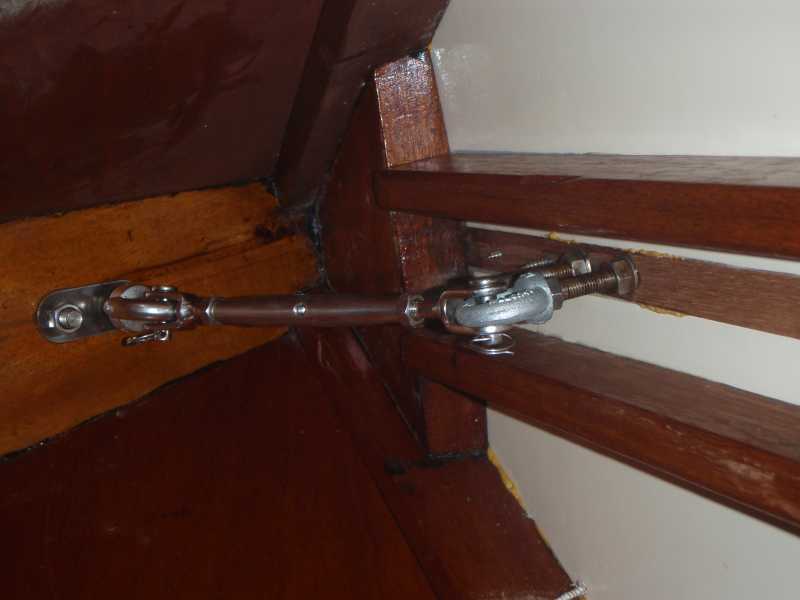

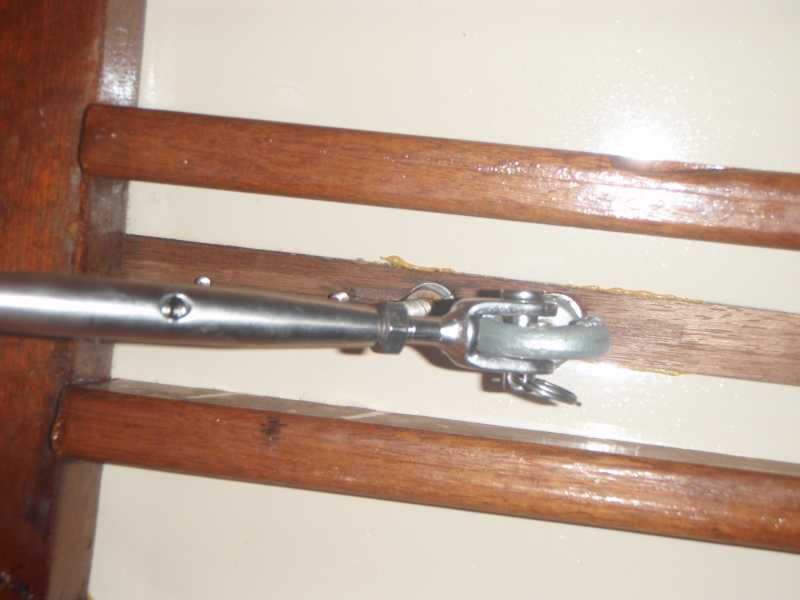

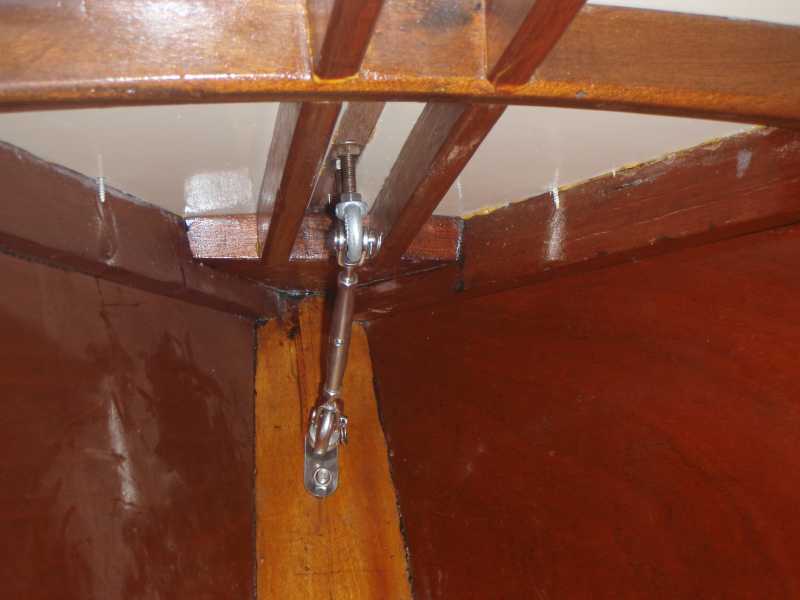

Hieronder een paar foto's van hoe de onderdekse situatie er nu uitziet.

Is dit een goede oplossing of stellen jullie iets anders voor ?

Volgens mij doet die stagspanner eigenlijk niets, omdat die niet in een rechte lijn doorloopt met de voorstag. Nu gaat de stagspanner alleen maar een beetje kantelen als er kracht op de U-bout komt. Ik zou de stagspanner aanpassen (en natuurlijk het dek repareren)

Stan

monreve schreef : op zich is dit een hele degelijke en sterke oplossing maar wat monreve al schreef je stagspanner moet in een rechte lijn staan met je voorstag pas dan vangt het de volledige kracht op.

Denk eens aan een oogbout op enkele draadstang ipv de U bout, een oogmoer aan de onderzijde (mag inderdaad evt gegalvaniseerd zijn) en bevestig de spanner meer naar beneden op de stevenbalk, zodat ie beter in lijn komt met de stag.
Zo geef je de trekkracht beter door in lijn. Ik kan de maat zo niet inschatten, maar een M10 zou dik genoeg moeten zijn voor 5mm stag en M12 voor 6mm.

Extra balk doet niet zoveel in de sterkte, je trekt het hele dek los als je die kracht niet goed doorvoert naar de steven. Je kunt wel een nette klos maken, zodat het afgewerkt is en je wat materiaal hebt om de oogbout goed klem te draaien. Zet er grote RVS schijven tussen, je kunt een gat van de U- bout gebruiken. eventueel een nette RVS plaat aan de buitenzijde om het andere gat af te dekken.
