Onderwerp: Balk op de achterspiegel - 420 Lanaverre

Hallo,

Ik ben in bezit van een 420 Lanaverre, op het moment ben ik bezig om deze voor de zomer klaar te maken en het een en ander op te knappen. Ik heb de boot namelijk eind van het afgelopen seizoen gekocht.

Nu ben ik er een paar weken terug achter gekomen dat er delen van de balk die aan de achterspiegel zit rot zijn. Daarom heb ik besloten deze eruit te halen en hier een nieuwe voor te gaan maken. Dit blijkt nog best lastig om de vorm over te nemen aangezien hij rond moet lopen, en de balk die er in zat niet meer goed is om de maten over te nemen.

Heeft er iemand tips hoe ik dit kan aanpakken, of waar ik eventueel tekeningen van dit onderdeel zou kunnen vinden?

Alvast bedankt!

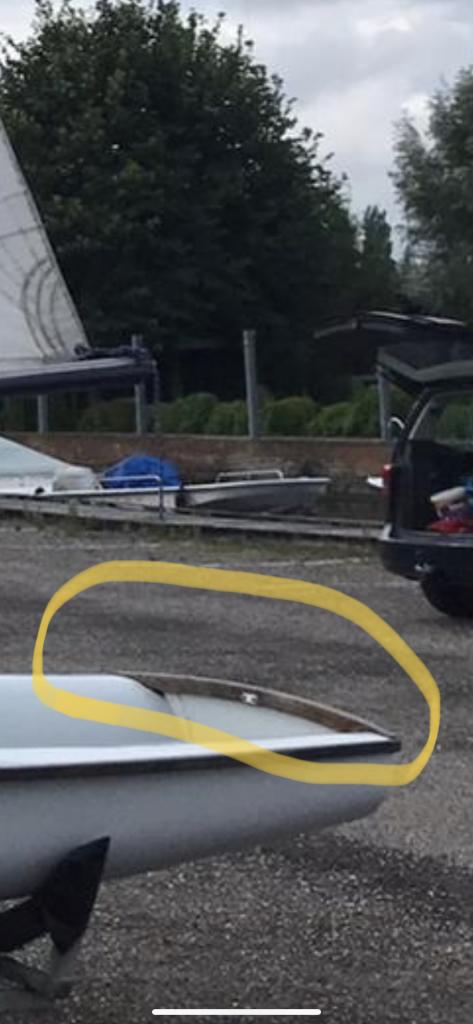

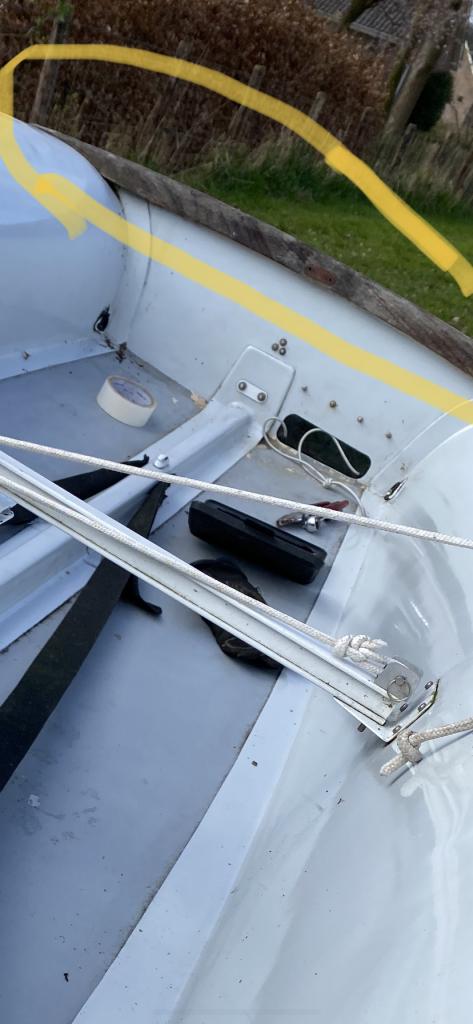

PS: er zijn een aantal foto's in de bijlage toegevoegd, ik hoop dat het een beetje duidelijk is waar de balk zit.

Zo te zien is de spiegel vlak en is de balk naar boven gebogen. Het is dus een kwestie van een stuk hout (merantie of mahonie) vinden van dezelfde dikte als de balk waar het rot in zit. Het moet dus een soort plank zijn die breed genoeg is om de nieuwe balk inclusief de bolling uit te zagen. Haal de oude balk er uit en maak van karton een mal met de juiste bolling en iets langer dan de breedte van de spiegel. Zaag de nieuwe balk uit en maak hem pas op de juiste lengte. Weer monteren met polymeerkit tegen de spiegel en de schroeven van de oude balk.
PS Als je moeite hebt met het zagen van de gebogen lijnen kun je bij mij de lintzaag komen gebruiken. Met een decoupeerzaag moet het ook kunnen.

Wat Jerry zegt: een mal maken.

Afgelopen week zelf zo'n klusje gehad. Teak lijst langs het zwemplateau. 130 cm lang en gebogen.
Heb eerst een mal van multiplex gemaakt. Die op een stuk teak lijfhout geschroefd en met de kopieerfrees nagemaakt. Is perfect geworden. En leuk om te doen.


Gr. Menno

Dankjewel voor je reactie!

De spiegel is niet vlak helaas, de zijkanten zitten zegmaar verder naar voren dan het midden, de balk moet ook gebogen worden dus daarom heb ik een hardhouten plaat van 12mm gehaald, de balk is 24mm. Ik dacht deze aan te verlijmen onder een hoek zodat die erin past alleen daarvoor moet ik eerst de juiste vorm hebben daar zit het grootste probleem..

Als de nieuwe balk nog moet buigen is het met twee delen van elk 12 mm niet ingewikkelder. Je maakt eerst een mal tegen de achterspiegel, zaagt het hout uit en klemt dit deel tegen de spiegel. Dat beetje buiging zal wel lukken. Daarna doe je nog eens hetzelfde kunstje, waarbij je de mal nog eens gebruikt. Dan de twee delen op elkaar lijmen met constructielijm en de bovenzijde mooi glad schaven of schuren. Om de buiging te realiseren kun je de beide delen (ingesmeerd met lijm) met een aantal lijmtangen tegen de spiegel klemmen tot de lijm is uitgehard. Bevestiging tegen de spiegel zoals ik eerder schreef.

Ik ga ermee aan de slag bedankt voor de tips!

En waarom een rechte lat/ balk niet stomen en dan in model buigen?

JB

Moet je wel een soort van stoomkist bouwen voor deze ene keer

jerry schreef :
Of zo:


JB

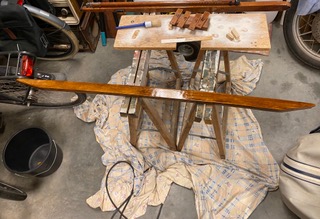

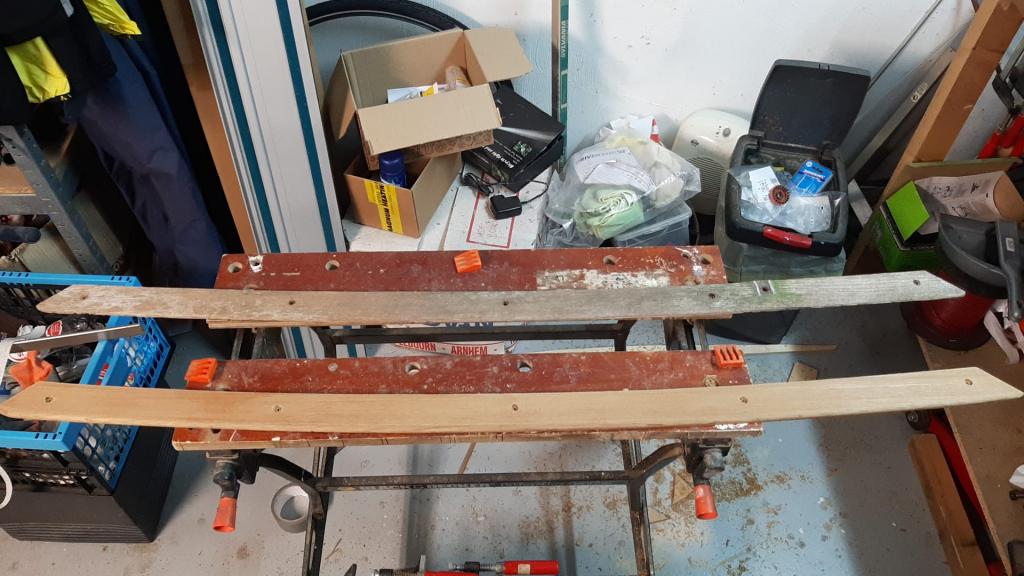

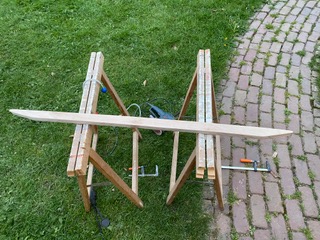

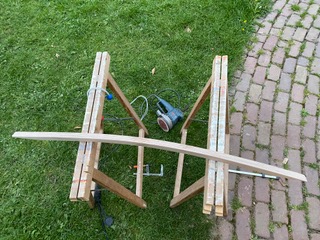

Ik heb uiteindelijk twee latten/ planken van 12mm verlijmd in de juiste ronding, en dit is het resultaat!

Bedankt voor alle reacties!
