Onderwerp: 16m2 rothout in kiel

16m2 rothout in kiel 22 mrt 2024 08:12 #1548117

  • MaartenR
  • MaartenR's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Goedemorgen,

Ik heb kort geleden een complete set 16m2 overgenomen met als doel te leren zeilen. De 16m2 heeft bij de vorige eigenaar helaas iets te lang buiten gestaan zonder dekkleed waardoor hij schreeuwt om onderhoud. Ik ben redelijk handig en kan dan ook veel opknappen adhv onderzoek via Google en dit forum.

Ik heb veel forum's gelezen over eerst beoordelen of de boot het waard is qua tijd en geld, dus hier hoef ik geen advies over te krijgen. Ik vind dat geld speelt geen rol speelt zolang ik vind dat het in verhouding staat tot de plezier die ik ervan heb. Ik begrijp dat dit type boot nou eenmaal niks meer op levert binnen de huidige markt.

Ik heb vorige weekend de boot boven de waterlijn bijna volledig kaalgekrabt en ben gelukkig geen rotterij tegengekomen. Bij het schuren van de kiel viel mij helaas wel op dat in ieder geval 2 balken boven de balast van de kiel rot zijn. Ik wil beide balken graag gaan vernieuwen voor nieuw hout. Ik ben niet van plan om de kiel te demonteren van de romp, dus de balken zullen doormidden gezaagd moeten worden en uiteindelijk via beide kanten weer verbonden moeten worden.

Heeft iemand tekeningen en/of afmetingen welke ik kan gebruiken voor het op maat maken van deze stukken hout? Ook ben ik benieuwd wie van dit forum al ervaring heeft met het vervangen hiervan.

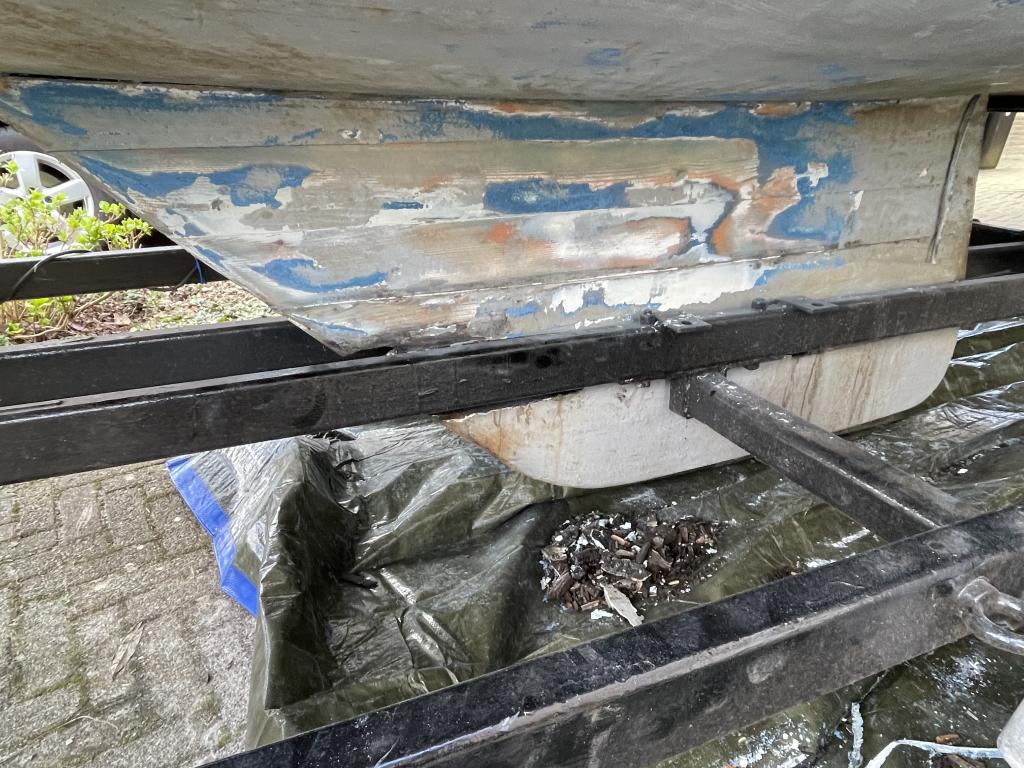

Bijgaand een foto van de situatie.
Bijlagen:
Laatst bewerkt: 22 mrt 2024 09:19 door MaartenR.
Alleen ingelogde leden kunnen reageren.

16m2 rothout in kiel 22 mrt 2024 08:40 #1548122

er is iets misgegaan met de foto grootte. deze is nu maar 2kb dus te klein om te bekijken...
Alleen ingelogde leden kunnen reageren.

16m2 rothout in kiel 22 mrt 2024 08:46 #1548123

  • Avalon
  • Avalon's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 546
Op Facebook staan verschillende 16 m2 groepen, denk dat je daar het meeste succes zult hebben
Alleen ingelogde leden kunnen reageren.

16m2 rothout in kiel 22 mrt 2024 09:03 #1548127

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6789
Zitten die rotte balken op de foto net achter de zwarte stalen balken van de bok? Zo te zien bestaat de kiel uit een aantal balken ( “het dood hout”) waar aan de onderzijde een ballastkiel is vastgemaakt. Moet haast wel lood zijn. Bij de 16m2 die ik ken is er een gietijzeren kiel met bouten aan de kielbalk bevestigd. In de winterstalling halen we de bouten los en zetten we de kiel apart. Deze constructie is voor mij nieuw. Als je er goed bij kunt, zou ik de rotte delen tot op het gezonde hout weghalen en er een nieuw stuk hout (grenen of eiken) in lijmen met epoxy en gladschaven tot de maat van het oorspronkelijke hout.
Alleen ingelogde leden kunnen reageren.

16m2 rothout in kiel 22 mrt 2024 09:18 #1548128

  • MaartenR
  • MaartenR's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Klopt inderdaad wat je zegt Jerry. Zit op dit moment op een onmogeijk plek wegens de stalen balken van de trailer. De boot zal verhoogd moeten worden tegen de tijd dat ik met nieuw hout bezig ga. De kiel zit met kielbluten vast aan de kielbalk en mijn veronderstelling was dat de balast bestaat uit gietijzer. Maar als ik jou zo begrijp is dit niet een originele kiel?

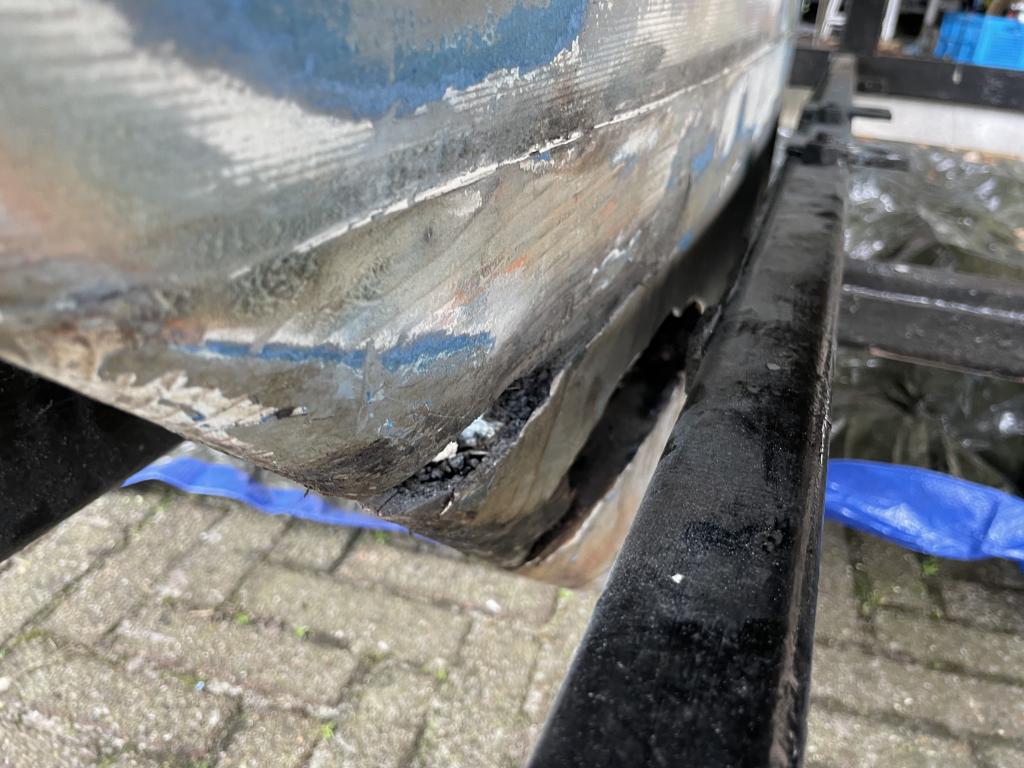

Uk heb voor de duidelijkheid een betere foto toegeboegd;
Alleen ingelogde leden kunnen reageren.

16m2 rothout in kiel 22 mrt 2024 09:28 #1548133

Uit de Klassevoorschriften:
2.3.1 De totale massa van de kiel, bestaande uit doodhout met ballastkiel ( 80 kg +/- 2 %) inclusief
kielbouten, volgplaten, moeren en hijsogen, in droge toestand, moet minimaal 100 kg en maximaal
105 kg zijn. Indien de massa inclusief de beschermende verf en/of laklaag van de ballastkiel < 80 kg
is of de totale massa van de kiel < 100 kg is dient in het doodhout voldoende massa aangebracht te
worden om de minimale totale massa van 100 kg te bereiken.

2.4.1 Kiel:
De kiel bestaat uit: Het doodhout, 80 mm dik massief hout, vorm en afmetingen volgens tekening en
de ballast van gietijzer. De ballastkiel moet gegoten worden met behulp van een door het
Watersportverbond goedgekeurde gietmal.
Tolerantie op de lengte maten en stralen :
Lengte maten en stralen < 500 mm: +/- 5 mm
Lengte maten en stralen ≥ 500 mm : +/- 10 mm
Plaats van de kielbouten volgens tekening. Het snijpunt van de achterkant- kiel met de onderkantbuitenkielbalk moet liggen op 2010 mm horizontaal gemeten tot aan de loodlijn vanaf bovenachterkant-dek.

Geen lood dus. Dat was wel lood bij de Punt-klasse van de 16m2. Voor 1950.

Huurboten (Ottenhome!) hadden vaak een betonnen kiel.
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Laatst bewerkt: 22 mrt 2024 09:31 door Baasklusje.
Alleen ingelogde leden kunnen reageren.

16m2 rothout in kiel 22 mrt 2024 11:55 #1548173

  • zeekraal
  • zeekraal's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3410
Tekening heb je helemaal niet nodig om die rotte stukken te vernieuwen. Zoals Jerry schrijft de rotte stukken tot op het goede hout weg halen. Of zelfs de hele balk. Dan van twee kanten een halve balk er in passen. Eventueel in lagen opbouwen, afhankelijk van de afmetingen die je te pakken kunt krijgen (werkt nog makkelijker ook).
Na het opvullen steken de nieuwe stukken iets uit (dus niet de buitenkant gelijk het juiste profiel geven). Je hebt zowel aan de onderkant (de kiel) als aan de bovenkant (het nog goede doodhout) de maat. Keurig in één lijn het profiel er aan schaven.
je kunt alles zelf en daar heb je maar 2 dingen voor nodig n.l. kennis en gereedschap
Alleen ingelogde leden kunnen reageren.

16m2 rothout in kiel 22 mrt 2024 12:15 #1548180

  • MaartenR
  • MaartenR's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5
Dank voor alle tips! Ik ga er mee aan de slag B)
