Onderwerp: Console boven kajuitingang - tips en trucs?

Hoi allen,

Ik loop al een tijdje met het plan om een console te maken boven de kajuitingang om daar de instrumenten naartoe te verhuizen. Nu zag ik op de meeting dat Jeroen ook zo'n mooie console gemaakt had en ik begreep dat de mal gemaakt was met schuim.

Nu ben ik erg benieuwd naar het hoe en wat. Wat voor schuim moet ik bijvoorbeeld gebruiken? En uiteindelijk maak ik zo natuurlijk een positieve mal dus daar zal eerst weer een negatieve mal van getrokken moeten worden. Kan ik op dat schuim gewoon gelcoat smeren? Of moet er eerst nog een laagje tussen?

Alle andere tips en trucs zijn natuurlijk ook van harte welkom.

Roel.

Ik neem aan dat je al in het projectentopic van Jeroen's boot gekeken hebt?

Hen3 schreef :
Dank je wel. Ik had al gezocht op "console", maar dat geeft dus geen hits. Wel gek, want in het topic van Jeroen wordt het woord vaak genoeg genoemd.

Maar ik zie nu dus dat hij het iets anders heeft gedaan. Het schuim is niet als klassieke mal voor de buitenkant gebruikt maar het ding is van epoxy en aan de buitenkant geplamuurd, geschuurd en gelakt. Dat is inderdaad ook een optie. Ik ga me nog eens beraden. Gelcoat, polyesterhars, glasmatten en rovings heb ik hier al staan, dus dat heeft op zich de voorkeur. Maar dan moet ik dus op de een of andere manier een negatieve mal maken die ik dan aan de binnenkant weer opbouw.

Roel.

Roel, pb me je nr maar ff dan bellen we wel ff...

roelb schreef : Inderdaad wel gek. Als ik zoek op console dan kom ik Jeroen's topic wel tegen.

Heb je niet per ongeluk alleen in de titel gezocht?

Ik ben voor mijn Elan 31S er ook al een tijdje mee bezig. Tis een hele klus als je het goed wil doen, en al helemaal als er meerdere gegadigden zijn die dit panel ook willen hebben. Het panel vervangt het huidige dak van het schuifluik, en het instrumentenpanel is er vast mee verbonden.

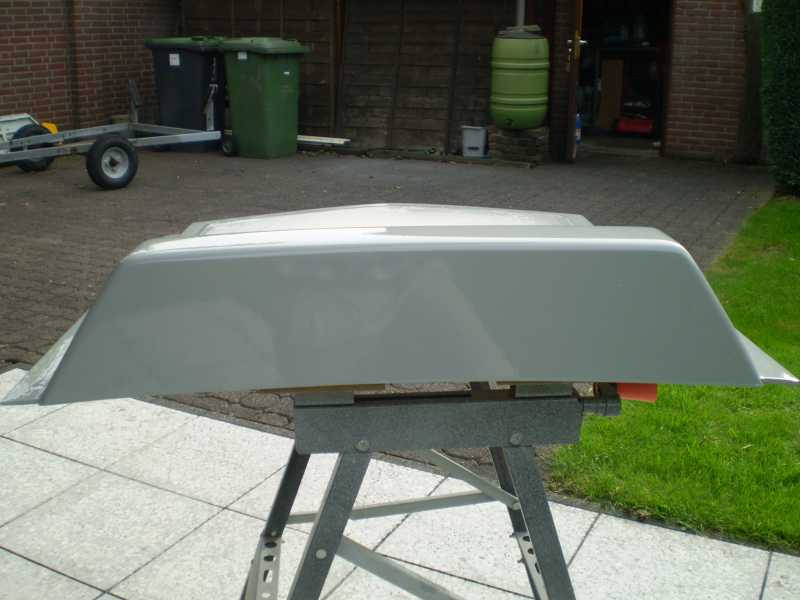

Op het moment staat de zg. plug in de PU lak, om na het bijwerken van eventuele oneffenheden nog een laklaagje te krijgen, waarna er een mal van gemaakt wordt, om daarvan weer een of meerdere panels te maken.
De plug heb ik gemaakt van MDF. Dit vanwege het gemak waarop je dit materiaal een strakke vorm kunt geven. Na dit vormgeven enkele lagen epoxy primer erop, die perfect glad geschuurd kan worden.
Resultaat? Zie foto's.

Groetjes
Elansailor

Het project garagedak met geïntegreerd instrumentenconsole heeft een aardige voortgang gemaakt, zie hier het verslag .
Een losse console was niet mijn directe voorkeur vanwege de diefstalgevoeligheid. Enigste voordeel is de eenvoudigere montage.
Op mijn Elan 31S zit standaard een platte garage met antislip. Omdat het schuifluik eronder zit moet de bedrading van de instrumenten tegen de onderkant naar voren gevoerd worden om daarna met een doorvoer naar binnen te gaan.
Het eerste model gemaakt van MDF was te hoekig en te smal, is ondertussen in de kachel beland.
Tweede model was eveneens van MDF maar te laag om het luik EN de bedrading te bevatten.

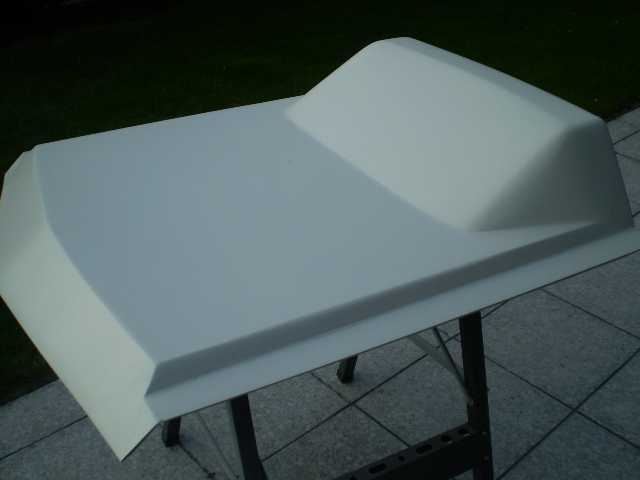

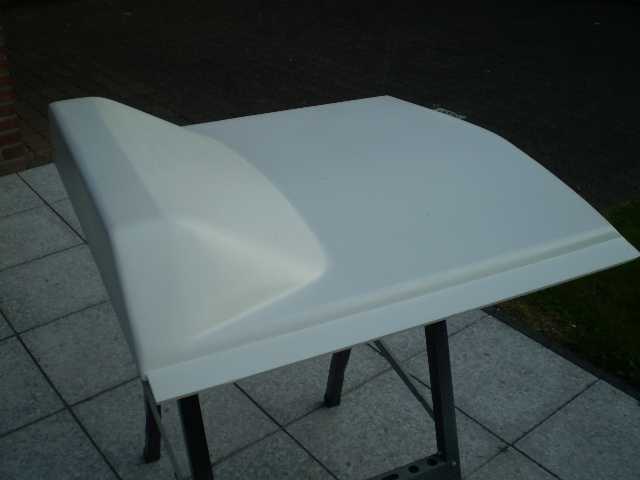

Derde model was eindelijk goed, weer MDF met een bandschuurmachine op model gebracht en met epoxy-primer enigszins glad gemaakt. Zie mijn vorige post.

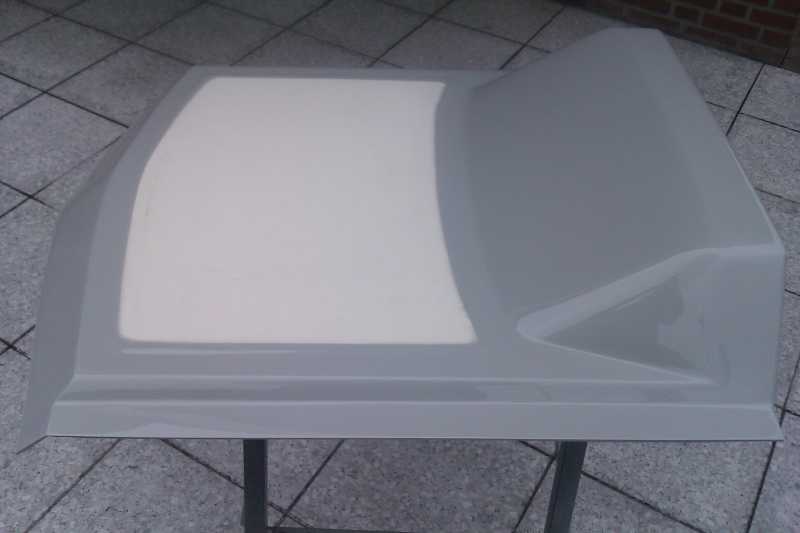

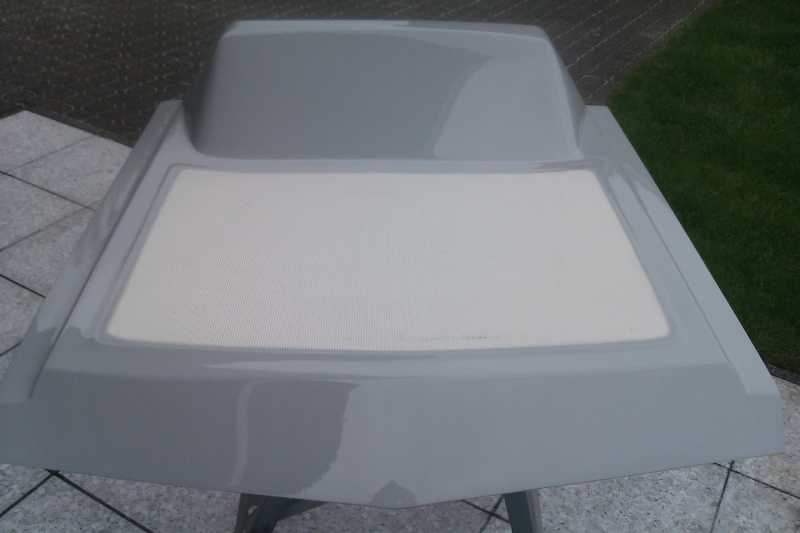

Daarna een vlak antislip erop gelijmd en eromheen met 3 lagen DD lak afgewerkt. Steeds tussen de primer en laklagen geschuurd. Als laatste een goed dekkende laag DD lak aangebracht (gespoten).
Tussen deze bewerkingen TICH keer naar de boot gereden om te passen. Het zal je maar gebeuren dat het eindproduct klaar is en er ergens iets niet past…..
Door tijdgebrek ben ik nadien op zoek gegaan naar een bedrijf wat uit dit model (plug) een mal en daarna een eindproduct wilde maken tegen een acceptabele prijs.
Nou, van de prijzen die ik in de offertes ontving kan ik nu nog van lachen. De goedkoopste wilde per deel 990 euro hebben. (ex btw).
Was voor mij geen optie.
Project heeft een tijdje in de kast gestaan, maar is nu in een stroomversnelling geraakt.

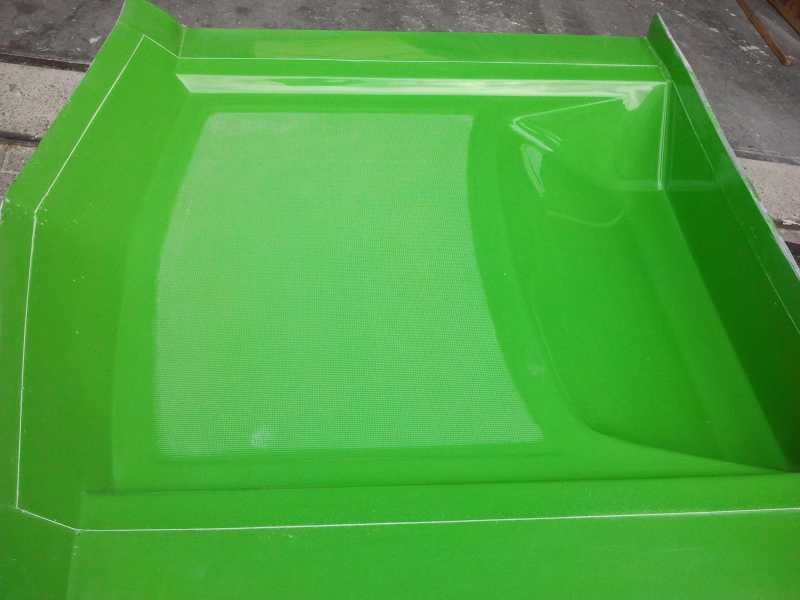

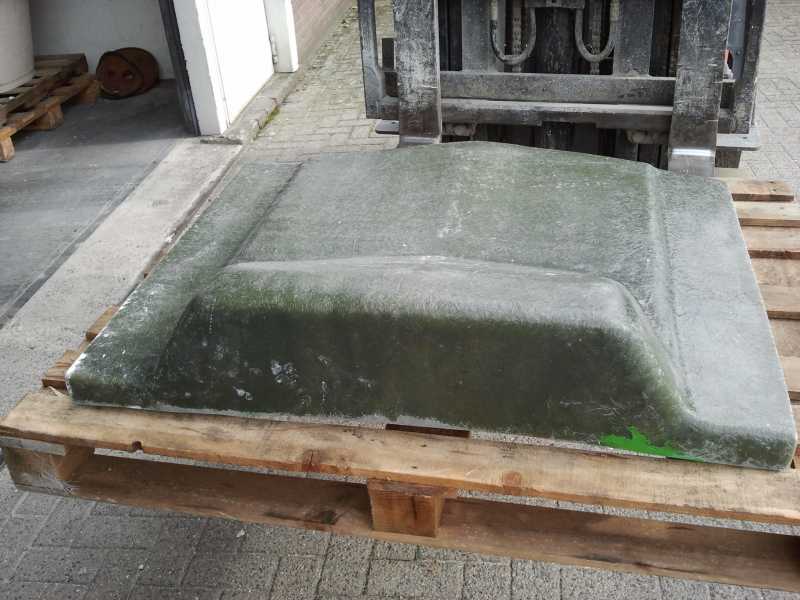

De mal is nu door een bedrijf in de buurt uiterst stevig gemaakt zodat er genoeg producten uit gehaald kunnen worden zonder vervorming of beschadiging. Het eindproduct, een garagedak met geÏntegreerde console is stevig genoeg om op te staan, bij eventueel zeilreven aan de giek, en heel belangrijk: alles uit EEN stuk, dus waterdicht.
De vorm heb ik semi universeel gehouden, d.w.z. dat deze zowel breder als smaller gemaakt kan worden. (eventueel voor een Dufour of de Elan 333)
Ook een aardig klusje was de juiste kleur van de gelcoat te vinden. Een oude kleurkaart van De IJssel had de juiste kleur erbij. Romar Voss die ca. 10 jaar geleden ook de juiste kleur gelcoat voor mij heeft gemixt kon dat niet meer omdat ze het pigment niet meer hadden.
De IJssel kon dat wel, zij het dat dit het nodige ging kosten. Tja, je wil wat dus….

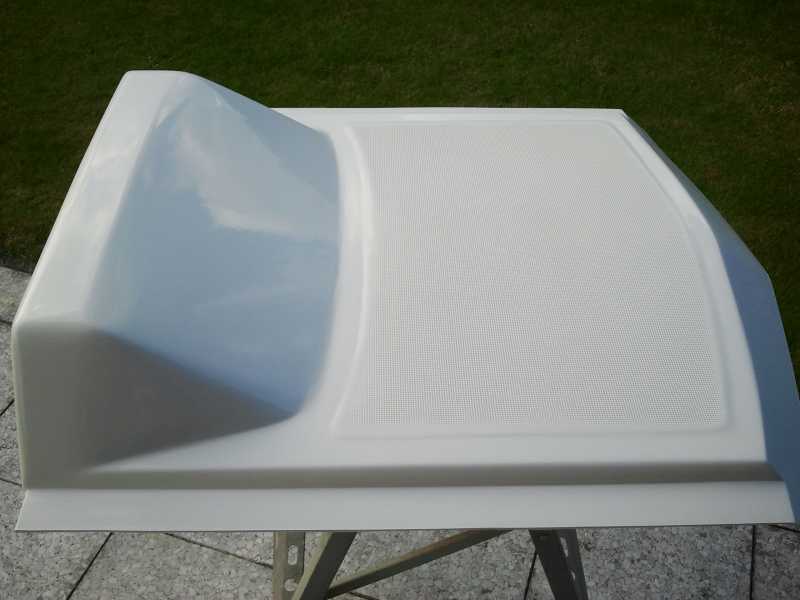

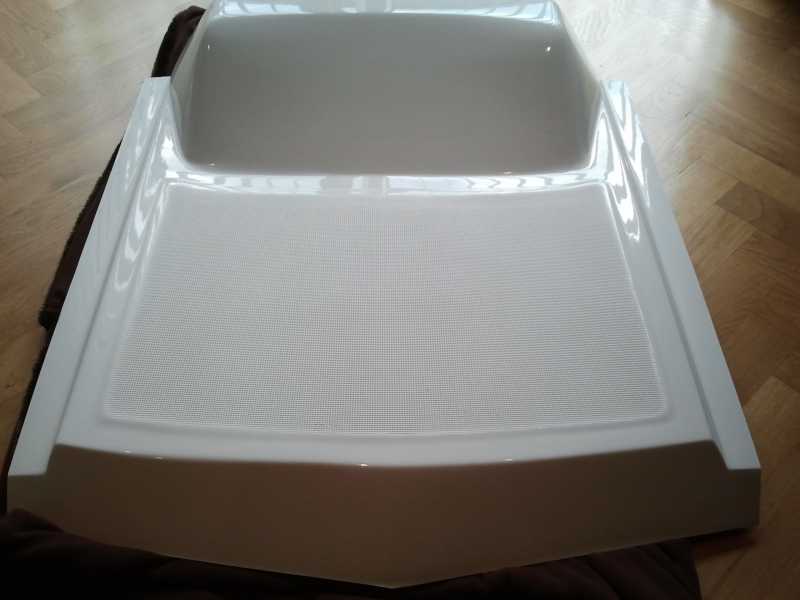

De eerste console ligt nu in de woonkamer te glimmen, de tweede zal over enkele weken uit zijn eierschaal komen. Er zijn n.l. nog enkele anderen in dit product geïnteresseerd, een Elan 33 en een 333 en hun dekkleur is ietsjes anders dan de mijne en zal aangepast worden. (lichter, minder grijs)
Foto’s zullen t.z.t. aangevuld worden, ook nadat de console definitief is gemonteerd.

Groetjes Elansailor.

En wederom ben ik verbijsterd door de professionaleit van forumleden.
Wat is dit een perfect stukje huistvlijt!

Ben jaloers dat ik dit niet kan.

Vinni

Woooow, mooi hoor!

Wil ook graag een console gaan maken, maar of die er zo mooi uit gaat zien????

hier is over nagedacht!!!
en het resultaat mag er zijn.
"PETJE AF"
ik heb zelf een vaste buis kap gemaakt, dat "geklooi" met matjes e.d. is leuk werk.
Hanno

@Roelb; de manier van Toxoq is een simpele en doeltreffende manier om een console te maken, door (naar mijn mening ) iedereen te doen.

@ Vinni; Waarom zeg je dat je het niet kan ? zo jammer, iedereen kan in meer of mindere ( professionele ) mate lekker klussen, ook jij ! gewoon beginnen ! heerlijk afkijken hier op het forum ! een schat aan info !!
b.v een console op de manier zoals toxiq het gedaan heeft, simpel, doeltreffend en ook nog eens mooi ! ( je kan in principe elk soort, een beetje stevig schuim gebruiken, inpakken in een plastic zak en lamineren maar !
Ikzelf ga b.v een houten console maken, bekleed met glas. niets meer nodig als een kartonnen malletje maken, uitzagen in multiplex, in elkaar zetten en bekleden, schuren, verven. ( tzt verslag op mijn topic )
Gewoon doen ! succes !

Mooi project!
Trouwens , om een andere kleur te maken kun je toch ook gewoon op bijv. witte gelcoat een custom made kleur Double Coat gebruiken?
Die kun je , als je een voorbeeldje hebt bijv. een stukje polyester van de uitsnede voor e.o.a. appendage , bij elke De Ijssel dealer precies op kleur bestellen .
Daarmee kun je de kleur zelfs bij de altijd wat verkleurde gelcoat op een wat ouder schip laten passen.
Eventueel kun je zelfs op een onopvallende plek een rondje uitzagen met een ronde-gatenzaag en dat later wee netjes dichtmaken . 3-4 cm is genoeg.De juiste kleur heb je dan immers.
Ik heb zo voor elk de drie kleuren die ik op mijn boot heb een blik bijpassend laten maken.Heb ik erg goede ervaringen mee.
Ad

Tjonge jonge, prachtig! Compliment hoor. Mmm, ik mis een "jaloers"-smiley... .

DICER schreef :
Topic is al twee jaar oud. Mijn console is er inmiddels al weer eventjes (zie ander topic) @Elansailor had hem gekaapt

Maar @Elansailor: netjes! Maar mis je zo niet een mogelijkheid om nog bij je instrumenenten te komen aan de achterzijde?

Bij mij is het frontpaneel afneembaar. Het frontpaneel is verzonken. Zo kun je bij de achterzijde van de instrumenten. Dat zal bij Elansailor toch ook wel kunnen? Ik zie geen frontaanzicht bij zijn foto's.

Ik heb bewust geen afneembaar frontpaneel gemaakt om 2 redenen.
De diefstalgevoeligheid en de waterdichtheid.
Bij de Elannetjes kun je er van onderen bij na het maken van een klein inspectieluikje. Waarschijnlijk kan dit bij meerdere schepen.
Het hoeft eigenlijk niet want het gehele garagedak zit aan de zijkant opgesloten onder 2 teaklijsten welke met elk 6 schroeven en teakproppen vastgemaakt is.
Het loshalen is een klusje van ongeveer een half uurtje en dan kun je zo bij de achterkant van het front.

Ik ben overigens 10 jaar geleden bij Elan in Slovenië op bezoek geweest, op zoek naar oude mallen. NADA, niks meer. Ook geen van nog redelijk recente modellen. Het enigste wat er nog was, waren de teakstroken voor de cockpitbanken. Die lagen buiten op een pallet weg te rotten.
Ben toen maar zelf aan de slag gegaan. Het resultaat zie hierboven.

Groetjes
Elansailor
