Onderwerp: Garage maken van Epoxy laminaat.

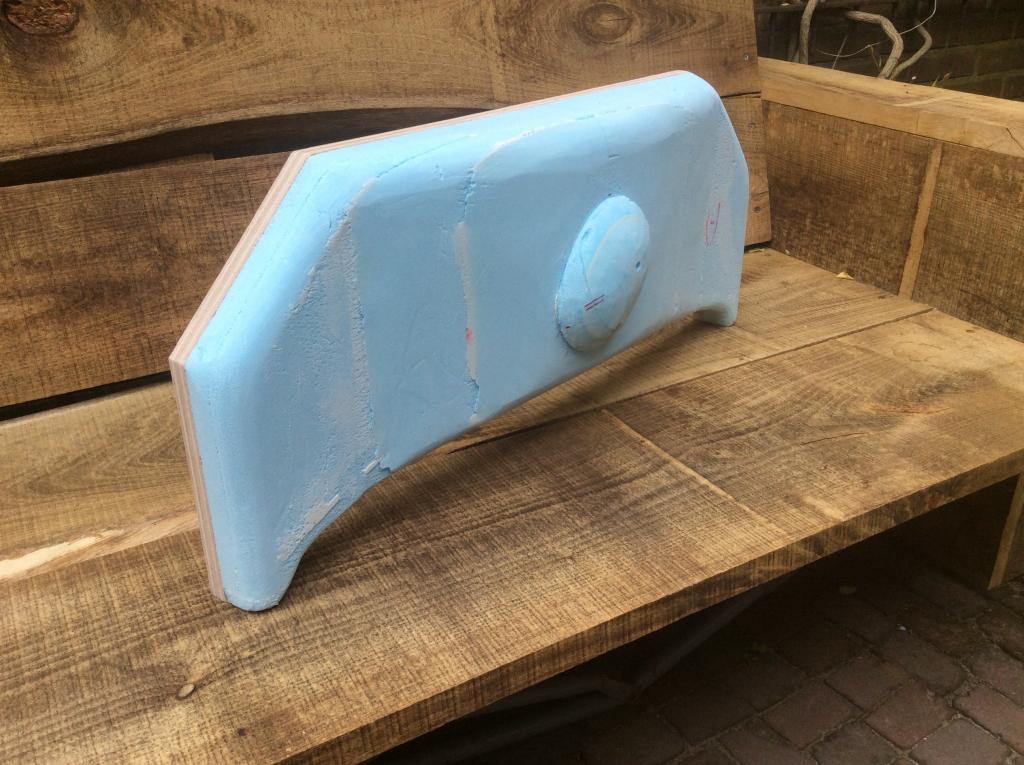

Ik heb een mal gemaakt voor een garage. Er komen belachelijk veel metertjes in, maar ja. Daar heb ik lol van, hihi. Met de plotter er bij is het helemaal een joekel geworden, maar daar heb ik me bij neergelegd.

Het idee is dat ik de mal nu inpak met vuilniszakken om hechting te voorkomen. De hoeken zijn allemaal zo groot mogelijk afgerond zodat het weefsel er zo goed mogelijk omheen kan vouwen. Waar het niet lukt wil ik met kleine stukjes werken om zo toch die hoekjes te kunnen maken. Een beetje zoals je met polyester of vinylesther kan doen (maar dat heb ik niet in huis). Eenmaal gevormd kan het aan de buitenkant weer glad en strak geplamuurd worden.

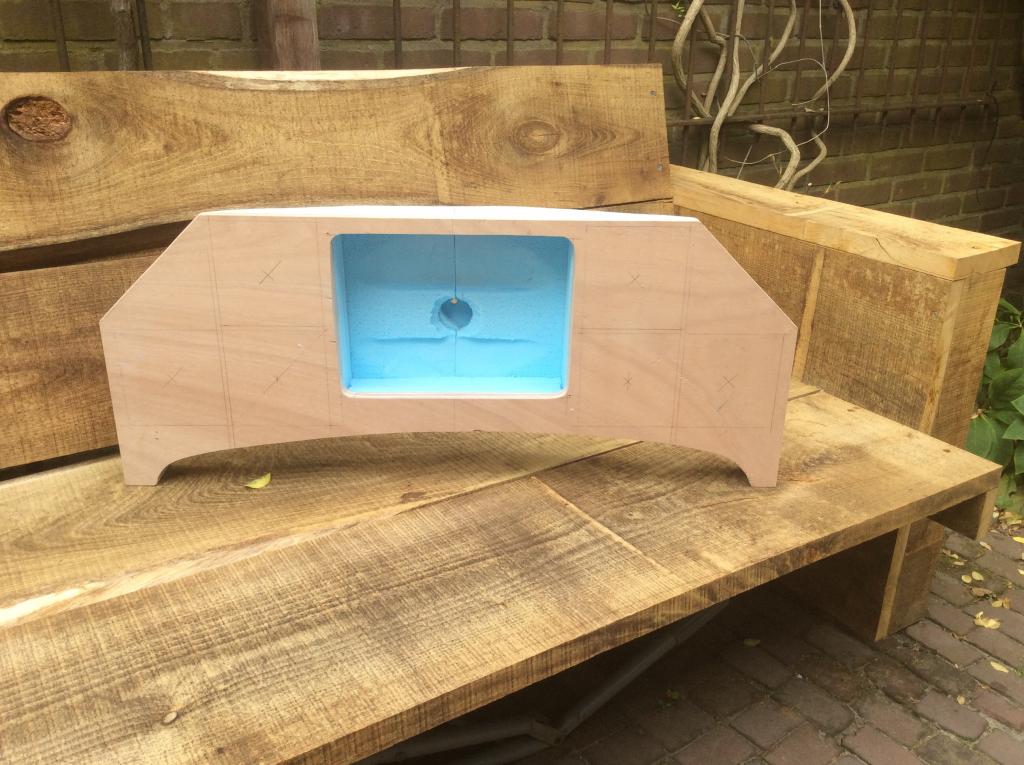

Het houten front moet vrij blijven, zodat dit naar buiten getrokken kan worden om bij de metertjes te kunnen.

Heeft iemand nog tips? Een beter plan?

Kan wel met polytheen vuilniszakken maar het hoort niet zo.
Juiste methode is eerst losmiddelwas ( www.polyservice.nl/Mirror-Glaz...-311-gr-p-16287.html of www.polyservice.nl/Acmos-82-24...-400-ml-p-16292.html) en dan nog eventueel één laag www.polyservice.nl/Lossing-B-f...250-ml--p-16289.html.
Voordeel is dat je een gladder resultaat krijgt dan met een vuilniszak.Tenminste , als je mal mooi glad is.

Overigens, waarom epoxy?
het is nou niet echt een onderdeel waarbij epoxy veel voordelen heeft tenzij je Aramide of koolstof gaat gebruiken.Voordeel van polyester is dt je niet de ( echt behoorlijk grote) risico's hebt dat je een epoxy allergie reactie oploopt.En da's echt niet leuk (zoek maar eens elders in het forum).
Wil je eventueel een extra waterbestendigheid , dan kun je ook vynilesterhars nemen wat bijna net zo waterbestendig is als epoxy.
En wat betreft het soort weefsel, neem zogenaamd keperweefsel.www.polyservice.nl/Keperweefsel-160--p-16382.html . Dat kun je i.t.t. normale glasmatten (behalve de heel dunne) en gewoon glasweefsel ook goed in en om hoeken aanbrengen.

Ad

Een beetje schuin af laten lopen zodat het er wat gestroomlijnder uitziet en je gelijk die rare puist achterop kwijt bent? Wordt je buiskap ook gelijk minder in een knik geduwd.

Verder zit dit ding volgens mij bovenop de 'garage', dat is de holle ruimte waar het schuifluik onder schuift. Zo'n ding als dit wordt geloof ik 'instrumentenconsole' genoemd.

Ennuh, kan je de plotter niet binnen monteren? Of in het kajuitschot? Dan kan je makkelijker bij de knopjes (duw je bij een plotter veel meer op dan bij je instrumenten en de console kan mooi laag blijven.

Wel een joekel inderdaad...

Waarom is hij zo dun? Ik vind de verhouding nu persoonlijk niet echt fraai, het is nu echt een plank. Blijkbaar moet je hem ter plaatse al wat verdikken om ruimte te krijgen voor bekabeling of zo, dus waarom dan niet de hele achterkant wat dikker maken, afgeschuind bijvoorbeeld.

Hoe ga je hem monteren aan de boot?

De plank aan de voorkant is ook echt de voorkant begrijp ik, en alleen het blauwe wordt gelamineerd en vormt een schaal aan de achterkant van de plank?

In plaats van vuilniszakken zou ik keukenfolie gebruiken. Doorzichtig zodat je zich op de plug houdt en kleeft ook lekker aan elkaar zodat het strakker om de vorm blijft zitten. En zoals ik in mijn eigen consoletopic al beschreef zou ik een vacuümzak gebruiken om het laminaat goed om de vorm te laten aansluiten.

Ik wil epoxy gebruiken omdat ik dat nu eenmaal nog in huis heb. Glad hoeft het niet te worden, het is immers de binnenkant. Glad aan de buitenkant komt met schuren en plamuren weer goed. Ik pak me meestal goed in tegen de allergie. Pak en koolstoffilter (een echte, niet zo'n papieren stofkapje, handschoenen dat soort zaken.
Volgens mij heb ik van die keperweefsel. Zal eens nakijken. Goeie tip in elk geval.

FMJ: ik heb lang, lang getwijfeld ( ik had die plotter vorig jaar al in huis) of dit nu wel of geen verrijking is. Het is inderdaad een flinke jongen, maar toch besloten het zo te doen. Het gat in het schot is niet misselijk en al die lelijke snoeren binnen is ook weer zo wat. Je hebt gelijk: het is een instrumentenconsole. Die bult op de achterkant is noodzakelijk voor de snoeren van de plotter. Er zit nu een tijdelijke console en het went snel. Dat het te kort gaat doen aan het oorspronkelijke ontwerp en vast ook nog in de weg gaat zitten tijdens het sportieve werk neem ik voor lief. Als de buiskap vervangen moet worden laat ik die aanpassen aan de console zodat die meer naar achter kan.

Huishoudfolie.....ook een idee.
De achterkant loopt op deze manier om hem zo veel mogelijk naar voren te kunnen drukken. De hoeken zouden anders veel eerder in de buiskap terecht komen. Lelijk blijft het toch.

Maar hoe ga je hem nu monteren? Zo'n hoog geval kan een aardig moment op de bevestigingspunten overbrengen, dat moet echt stevig vastzitten.

Yellow Boat schreef :
Nadeel van polyester is het oplosmiddel, dat je een hersenbeschadiging kan bezorgen. Als je binnen werkt heb je een ruimte nodig met afzuiging en dan nog moet je een masker op.

Elk voordeel heeft z´n nadeel..

Je kan de plotter ook nog in een extra steekbordje monteren, die je in de kajuitopening zet op de momenten dat je de plotter nodig hebt. Kan je er ook 's avonds in de kajuit je reisvoorbeiding vast op doen. Maar je hebt er lang genoeg over gedubd, dus ik zal verder niet proberen je van je plan af te houden.

Vwb de vormgeving van het ding, naast het afschuinen nog even het volgende: Hoe wil je die plank precies integreren in het design? Persoonlijk zou ik zorgen dat die verdiept komt te liggen in de uiteindelijke console. Dan zijn de kopse kanten mooi beschermt, ziet het geheel er strak uit en is het makkelijk waterdicht te maken. Persoonlijk zou ik het paneel dan lichtgrijs schilderen, maar wit of blank lakken kan natuurlijk ook.

Hen3 schreef :
Hmmm, heb je wel een punt.......het idee is om rvs plaatjes aan de zijkanten te bouten en die in de boot te schroeven. Ik zal nog eens goed kijken. Bedankt
FMJ schreef :
Het is inderdaad de bedoeling de plank verdiept in de console te verwerken. Dat wordt meteen mee gelamineerd. En de kleuren zijn nog punt van discussie, maar het draait inderdaad om de kleuren die je noemt.
En weet je: als ik over een half jaartje denk: "Had Marijn toch gelijk!" Dan treur ik niet heel lang hoor. Gaat ie er zo weer af en maak ik een nieuwe. Zoveel werk is dat allemaal ook weer niet. Zeker niet als je al eens zoiets gedaan hebt.

FMJ schreef :
Goed punt. De nu voorgestelde plek is geen praktische plek voor een plotter. Die zit bij voorkeur in de buurt van stuurstand of helmstok.
Ik zou voor de plotter een flexibele oplossing overwegen. Nu bepaalt de plotter de maat van het dashboard. En de meesten vinden de hoogte daarvan wat veel van het goed, geloof ik.

lodewijk stegman schreef :
Hoogte vind ik zelf ook veel van het goede, maar ik heb me er mee verzoend. Niets is voor eeuwig, dus als het toch tegen gaat staan is er zo een nieuwe ook. Plotter los wil ik liefst niet, ik kan mijn rommel nu al zo slecht kwijt. Al is het idee het ding op schoot 's avonds voor de tochtvoorbereiding natuurlijk ook heel praktisch. Er is geen stuurstand en veel dichterbij dan dit wordt het niet. In het schot zou nog iets opleveren, maar dan zit er zo vaak iemand voor. Maar goed, de vraag was tips voor het lamineren. Het ontwerp staat voor nu zo goed als vast. Misschien nog een hoekje bijwerken, maar thats it.

koko schreef :
Had je het verslag van mijn lamineerproject al gezien?

koko schreef :
die zin begrijp ik niet, wat bedoel je daar precies mee? Je lamineert het blauwe deel en niet het hout? Ik zou het hout er af halen en daarvan een copie maken. Die copie strak omwikkelen met huishoudfolie. Dat is dunner, de vouwen zijn daardoor minder fors dan bij een vuilniszak.
Dan de copie plaatsen en het geheel omwikkelen met huishoudfolie.
Dan lamineren. Past het geheel in zo'n vacuumzak? Die zijn dacht ik 1.40 m lang. Daarin kan je meerdere lagen tegelijk lamineren. Hen3 heeft dat ook gedaan, ziet er zeer professioneel uit.

Als het hard is vacuum er af en dan kan je met een doorslijpschijf op de dremel (of de haakse slijper) langs de rand van het hout de overtollige epoxy er af slijpen. Denk je er nog even aan dat hier je koolstoffilters niet goed zijn, dat je daar andere filters voor hebt?

Het is maar een werkwijze, er zijn er misschien nog meerdere,

Gr Rob

Ipv folie plakband, van dat brede bruine verpakkingstape, bij de Action. Werkt echt veel fijner dan folie.

Daar kon Henny wel eens gelijk in hebben. Keukenfolie is erg makkelijk om de plug te wikkelen omdat het zo dun is, maar het plakt niet aan de plug. Het gevolg is dat het aangebrachte laminaat niet vanzelf strak om de plug blijft, eenvoudigweg omdat de folie van de plug loslaat. Ik heb dat opgelost door het geheel daarna in een vacuumzak te doen zodat het alsnog strak om de plug trok. Als je tape gebruikt i.p.v. folie is dat probleem waarschijnlijk veel kleiner en blijft het vooral rond de hoeken (die bij jou nog redelijk scherp zijn) beter zitten.

Een volgende keer ga ik het ook met tape proberen!

koko schreef : Van bovenaf vastschroeven bedoel je? Houd er rekening mee dat je op de garage zelf (dit is inderdaad niet de garage, maar een console) daar waarschijnlijk weinig ruimte voor hebt. Vlak onder de garage loopt je schuifluik, zodat schroeven nauwelijks mogen doorsteken.

Het stevig monteren zou echt een stuk beter gaan als je een afschuining in de vorm aanbrengt zodat de onderkant een stuk breder wordt. De buiskap zal toch ook schuin weglopen daar neem ik aan, dus die ruimte is er toch wel? Desnoods breng je een soort L vorm aan, zodat er in ieder geval aan de onderkant meer breedte is. Ik ben echt bang dat deze console afbreekt als je er een keer stevig tegenaan duwt in een golf of zo. Met een brede onderkant worden de krachten op de bevestigingspunten een heel stuk gunstiger.

Noballast schreef : Daar gebruik ik inderdaad kilometers van voor dit soort dingen.

Bedankt voor de tips! Plakband dus. Snap ik. Veel strakker!

Hen3, ik snap je punt. Mijn idee was niet van boven, maar langs de zijkant. Jouw idee 'm dieper te maken snijdt zeker hout! Die optie had ik nog niet gezien. Ik neem de mal vandaag mee naar de boot en ga eens kijken wat en hoe de mogelijkheden liggen. Die optie had ik nog niet gezien.

Zo zie je maar! Thanks.


Roblisto: het is wat lasitg uit te leggen. De Console wordt zo gelamineerd dat de zijkant van het hout in de console mee gelamineerd wordt. (Niet er aan vast, maar los er omheen). De voorkant blijft vrij (of schuur ik weer vrij), zodat hij weer gelost kan worden.

Schuren doe ik met fijnstoffilter op de neus en directe stofafzuiging de de machine. (Festool).
Het masker heeft filters die je op elkaar kan zetten. Dus eerst grof stof, dan fijnstof, dan koolstof). Voor de kenners: het is er een van Norton.

Misschien nog een overweging om de bevestiging aan de garage nog eens te overdenken is het diefstalgevaar. Als de bevestiging er niet redelijk massief uitziet is de hele console natuurlijk wel een aantrekkelijke prooi, met 6x instrument en 1x plotterscherm.

zou me daar niet te veel zorgen over maken, als ze het willen stelen ze het toch wel. hoe zwaar je het ook beveiligd.

Als je er wel over na wil denken dan maak je je apparatuur in een wegneembaar frame

Mephisto schreef :
Ik vrees dat je daar gelijk in hebt. Wegneembaar word een klein drama ivm alle draadjes die je dan los moet koppelen.
Ik ga de bevestiging heroverwegen, maar niet bomproof maken tegen dieven. Ze slopen tegenwoordig je hele spiegel voor een BBM. Dus als ze het willen jatten rukken ze je halve boot aan gort.

koko schreef :
Als ik het goed begrijp bedoel je dit:



Daarmee heb je een kopse kant van het laminaat in het zicht. Dat wordt nooit mooi, is daarvoor veel te dun lijkt me. Als je met een los frontpaneel zou willen werken, dan zou ik de constructie zo maken:



Daar wordt de plug iets lastiger van, maar dan heb je een mooi verdiept vlak waar het frontpaneel in valt en een mooie afgeronde rand er omheen.

koko schreef : Ik leg mijn paneel (4x nasa tekkers plus een kompas dus wellicht wel iets minder aan kabels) wel eens 's winters binnen. Met wat stekkertjes wel te doen.

Ahum......nou had ik er nog zo over nagedacht en was overtuigd dat dit 'm moest worden.

Niet meer dus.........Ik ben alsnog gevallen voor het idee van FMJ voor een steekbord. In bijna 95% van de zeiltochtjes heb ik die plotter natuurlijk helemaal niet nodig. Zal hij eerder in de weg zitten. Ook het op schoot voorbereiden van een tocht klinkt me zeer goed.

Op naar een nieuw ontwerp, waarbij ik de opmerkingen weer mee neem. Het lamineerklusje heeft dus enige uitstel.......
