Onderwerp: Restauratie 40 jaar oude en allereerste Pion

Noorman Txl schreef :

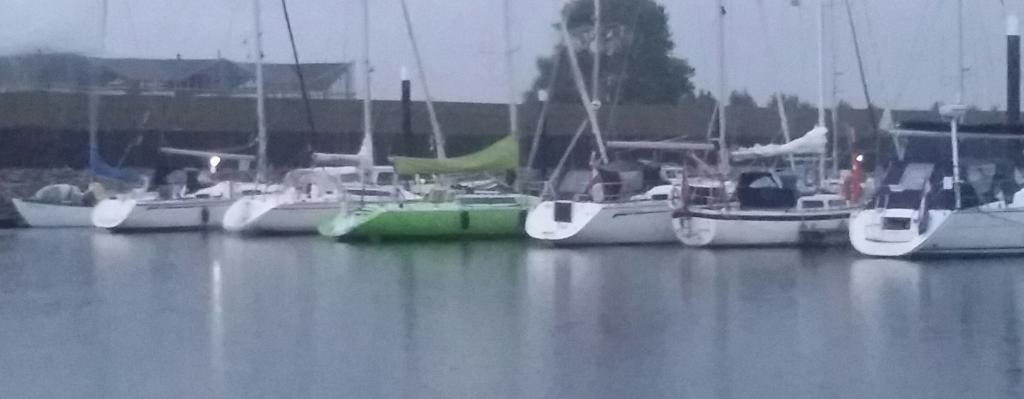

Beetje vaag te zien maar lijkt me ook nog een mooi bootje.

Dank voor het bewijs nu kan ik zeggen , Nheu was die andere groene gif kikker whistle:

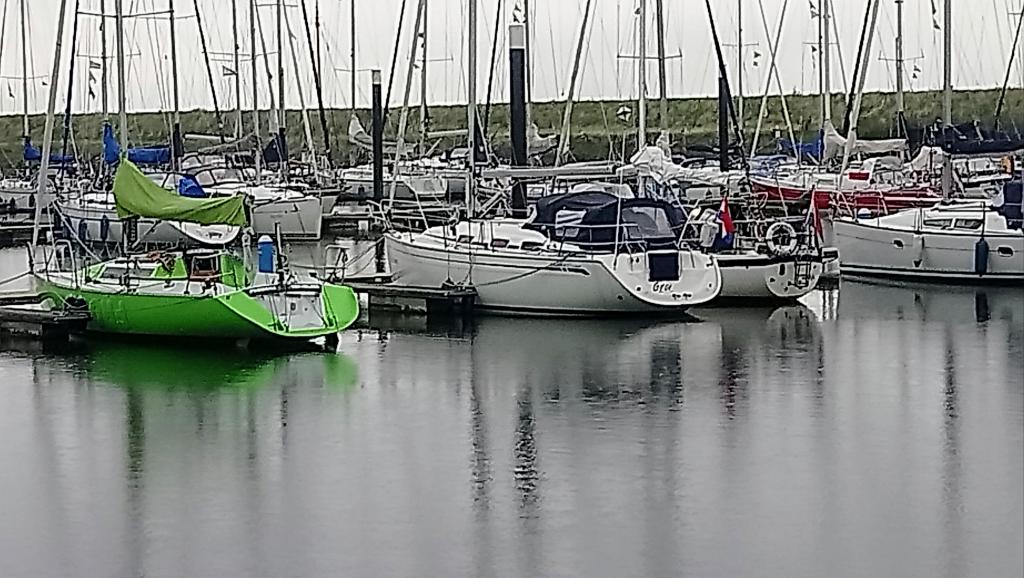

Ja sorry, dat was de regen tegen de ramen

is de Frou Frou van de zeilbroers een First Class 10, hadden het grootzeil doormidden al voor de start van de 24 uurs.
koelkast werkte prima

Mooi ! Het belangrijkste werkte nog

Ondertussen begint het nu wel heel erg te kriebelen hier

De mast ligt bij MC de Groot is Stavoren, en de mannen zijn druk bezig de mast weer op te bouwen

lijstje wat ze aan het doen zijn :

1x Voorstag, wl= 11,20 m
e/z inhaakterminal, a/z spanner toggle/stud (brons verchroomd)
1x19 RVS Compacted Strand 6 mm Wals 6 mm
OS Inhaakterminal 6 mm
OS Ankerplaat 6 mm
BlueWave Spanner tog/std 7/16x6 mm p=11 Blue Wave Smartpin 3/8-7/16 p=12x2,5 mm

1x Kotterstag, wl= 9,00 m
e/z toggleterminal, a/z spanner met sliphaak 1x19 RVS Compacted Strand 6 mm
Wals 6 mm
BlueWave Toggleterminal 6 mm p=11
BlueWave Spanner tog/std 7/16x6 mm p=11
Sliphaak RVS voor spanner 11
Blue Wave Smartpin 3/8-7/16 p=12x2,5 mm

Kotterstagvoorziening mast
RVS Deelbare Lip 5-6 mm
Seldén SHEAVE BOX AL-45 (RIVET FIX)
Putting aan dek
> Door klant zelf te monteren
Wichard U-Putting Waterdicht 100x8 mm Zwart

2x Hoofdwant, wl= 10,50 m
e/z inhaakterminal, a/z spanner toggle/stud (brons verchroomd)
1x19 RVS Compacted Strand 6 mm Wals 6 mm
OS Inhaakterminal 6 mm
OS Ankerplaat 6 mm
BlueWave Spanner tog/std 7/16x6 mm p=11 BlueWave Smart Pin Blister 3/8 - 7/16

2x Onderwant, wl= 5,50 m
e/z inhaakterminal, a/z spanner toggle/stud (brons verchroomd)
1x19 RVS Compacted Strand 6 mm Wals 6 mm
OS Inhaakterminal 6 mm
OS Ankerplaat 6 mm
BlueWave Spanner tog/std 7/16x6 mm p=11 BlueWave Smart Pin Blister 3/8 - 7/16

1x Achterstag, wl= 8,50 m
b/z rope eye gesplitst
Gleistein DynaOne HS 5 mm grijs
Splits in DynaOne, DynaOne HS 5 mm BlueWave RopeLine Oogterminal 5 mm g=10,5 Staaldraadblok Enkel 51 mm
1x Achterstagspruit, wl= 4,50 m
b/z lus gesplitst
Gleistein DynaOne HS 5 mm grijs
Splits in DynaOne, DynaOne HS 5 mm
Wichard zelfborgende D-sluiting inbuskop 10 mm

1x Achterstagtalie, wl= 10,00 m
Carbo Viool Hondsvot Klem 57 mm
Carbo Viool 57 mm
Gleistein Dyneema 07 grijs/zwart 8 mm
Splits in Dyneema, DynaLite 8 mm
Wichard zelfborgende D-sluiting inbuskop 10 mm

LOPEND WANT
1x Grootzeilval, wl= 27,00 m
> Gaat naar de kuip
Gleistein Dyneema 07 grijs/zwart 8 mm Splits in Dyneema, DynaLite 8 mm Wichard Valsluiting Kous 8 mm

1x Spival, wl= 21,00 m
> Blijft bij de mast
Gleistein Dyneema 07 grijs/groen 8 mm Splits in Dyneema, DynaLite 8 mm Wichard Snapshackle 70 mm

1x Spilift, wl= 11,00 m
> Blijft bij de mast
Gleistein Dyneema 07 grijs/Paars 8 mm Splits in Dyneema, DynaLite 8 mm Wichard Snapshackle 70 mm

1x Genuaval I, wl= 24,00 m
> Gaat naar de kuip
Gleistein Dyneema 07 grijs/blauw 8 mm Splits in Dyneema, DynaLite 8 mm Wichard Snapshackle 70 mm

1x Genuaval II, wl= 20,00 m
> Blijft bij de mast
Gleistein Dyneema 07 grijs/rood 8 mm Splits in Dyneema, DynaLite 8 mm Wichard Snapshackle 70 mm
Gleistein Gevlochten Polyester 12-str. 5 mm grijs Beugel 5 mm
Carbo Enkel 29 mm

SCHIJVEN TBV VALLEN
Selden Schijf 57 x 13 mm, as=10
Selden Schijf 45 x 13 mm, as=10 Touwschijf 53 mm
Vervangen schijven in eigen RVS huizen

ONDERDELEN
VERLICHTING/ANTENNE Antenne,verlichting zelf aangeleverd. Drak Kabel VMVL 3 x 1.5 Zwart
Coax Kabel 50 OHM zwart RG 58 ( Marifoon ) PVC Buis/Aansluitmateriaal op nacalculatie (Schatting)

LUMMELBESLAG GIEK
> Hart bout op 90 cm vanaf onderkant mast RVS giekbeslag met reefhaken

Kikkers
Kikker Zwart Nylon 135 mm CLEAT 165/AL (SCREW SELFT.)
Windex 15, h=380 mm

SPIBOOMRAILS
Excl. transport leverancier (langtransport) Midrange Rails Pinstop 27x2500 mm
MR 27mm Eindstop (paar)

GIEKOPHOUDER
BARTON Boom strut glasfiber type 1000
1x TALIE OPHOUDER
Carbo Viool 57 mm
Carbo Enkel Hondsvot 57 mm Gleistein Dyneema 07 grijs/wit 8 mm Splits in Dyneema, DynaLite 8 mm


einde selecteren and copy paste affirm met een beetje mazzel staat hij er vrijdag op

Als het goed is morgen de nieuwe Harken lieren binnen 2x 35 selftailing en de val liertjes 2x20 selftailing en de dek organisers en de spinlock valstoppers een andere blokken

dan weer lege flessen inleveren en de kerstman lief aan kijken voor laminaat zeiltjes

en een boegsprietje met een selden top down furler voor een as spi ,

Jottem. Ik hoop dat ik hem dit weekend kan gaan bekijken! Mast ziet er top uit.

Staan mooie dingen op het lijstje, maar
- waarom haakterminals?
-zijn de spanners ook bronsverchroomd?

Succes met de installatie!

Noorman Txl schreef :

Nog steeds regen

flinke refit die mast zeg.. kost wat maar is wel allemaal nieuw voor de komende jaren

peter1 schreef :
Moest ook wel , wat er was was end of life, 10 jaar terug zo’n beetje

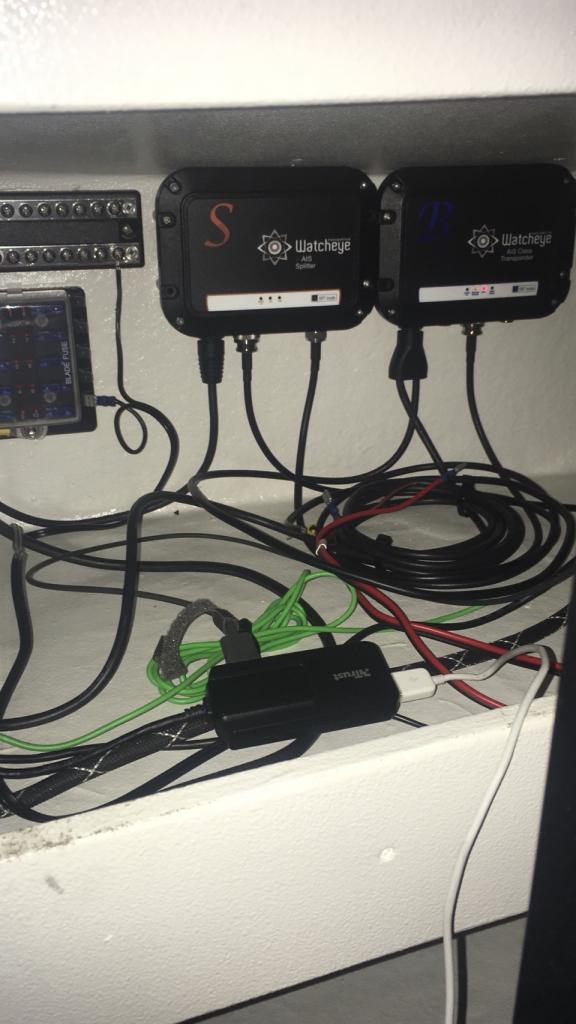

Gister avond nog even de marifoons en ais er in geprutst

Zonder durf ik niet meer me box uit te varen tegenwoordig

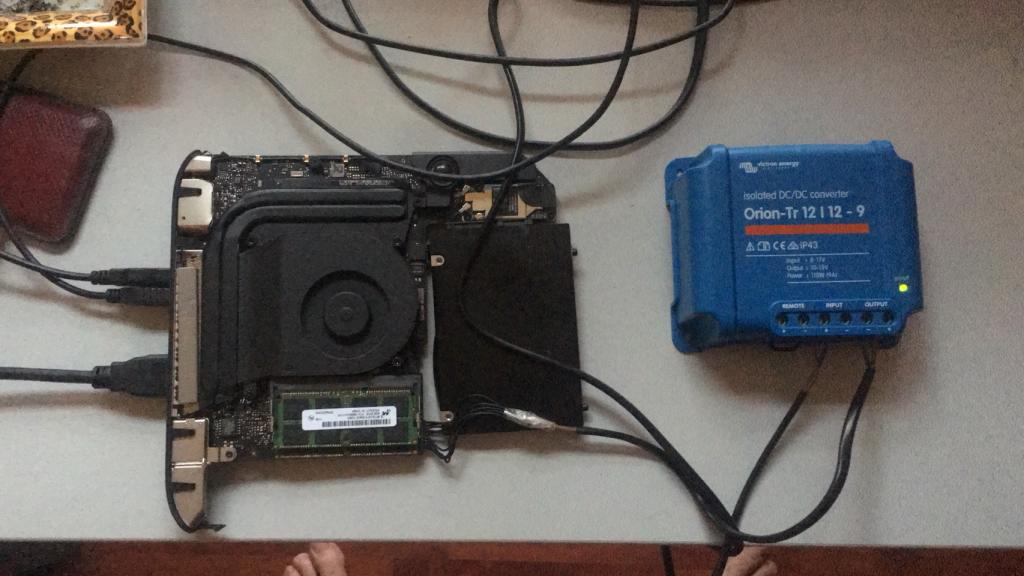

En de mac mini had ik eerder al omgebouwd van 230v naar 12v , dat kan met die dingen zo handig





En macenc geïnstalleerd , werkt Uhm gewoon , gps er aanhangen klaar

Gister zat alleen de usb erin van de transponder , Uhm hè begint het ding het al te doen en in de haven targets te laten zien , oeps apart zonder antenne en voeding op het kastje , kennelijk via de usb :/ en via de korte coax kabeltjes van splitter naar de transponder .

Heb de usb er maar even van af gehaald


Verzonden vanaf mijn iPhone met Tapatalk

Hee, dat is een goed idee zo'n MacMini. Enig idee wat dat verbruikt, want heb er ook nog een tussen het stof.

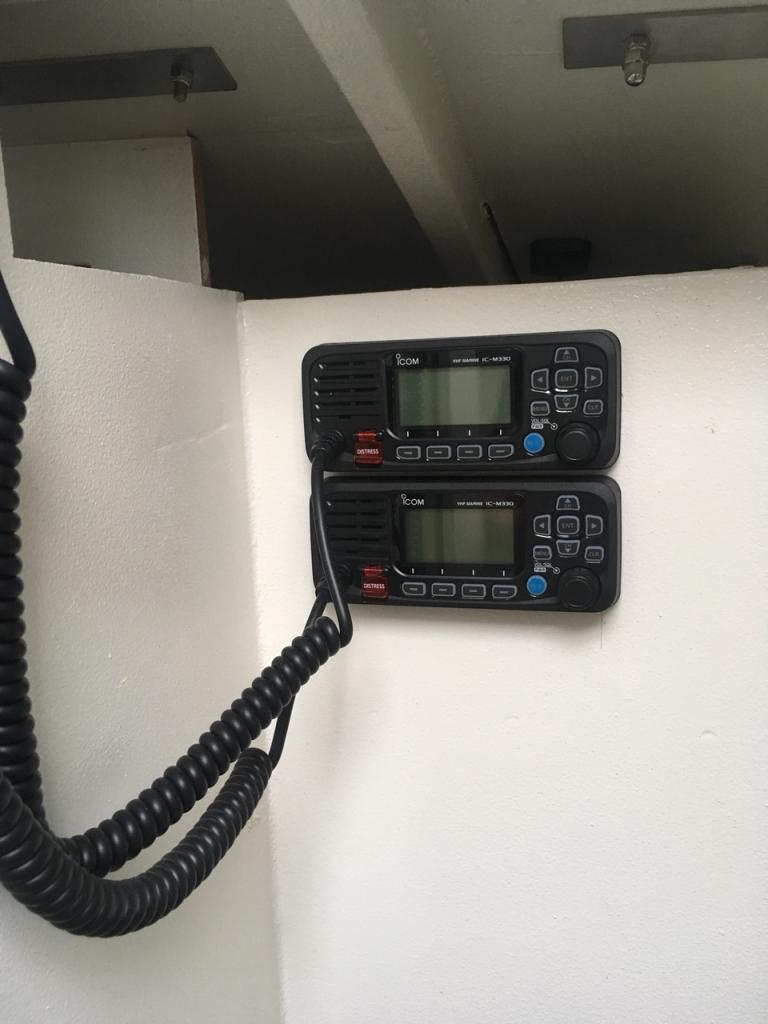

Vanwaar de dubbele marifoon, allebei precies dezelfde?
Gelukkig wel het kawasaki thema naar binnen gebracht

Pimpel schreef :
Ja als je een mini hebt , is het meeste werk uit elkaar peuteren , stekker van de voeding los die heeft 4 plus draadjes en 5 min draadjes ( apart maar ok)

Handeltje naar 1 draadje zowel plus als min connector maken op de oude 230v plug, gat zot er immers al, ik heb zo’n hiroso geval gebruikt

Mac verbruik weet ik nog niet precies zal paar amp zijn maar meten is weten , kom ik op terug

Heb meteen de HD vervangen voor ssd. Worden ze stuk sneller van !!!!

Gek is wel HD zegt 700mA en ssd 1,2A althans dat zeggen de stickers mij erop

Dubbele marifoon soms handig. En alles meteen klaar , kan kiezen antenne op de mast of paal achterop

meerdere draadjes min en plus parallel is vanwege minder spanningsverlies Jeroen. Kan naar 1 draad elk, maar die moeten dan wel dik genoeg zijn.

Maar ik denk zomaar dat dat wel het geval zal zijn.

roozeboos schreef :
Dat begrijp ik , maar 4 x plus 5 x min vond ik apart zeg maar Apple is soms ondoorgrondelijk op het eerste gezicht

Jeroen, wat een leuk idee zeg!

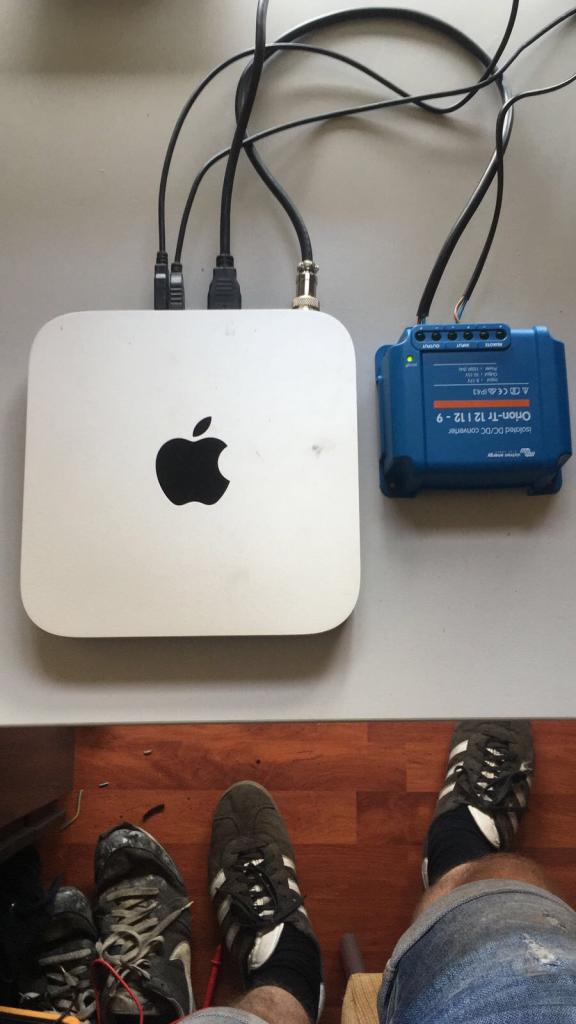

je hebt de mac mini aan de orion aangesloten zie ik.
Waarom is dat? Gebruikt de mini meer dan 12 volt?
Zo ja hoeveel?

As schreef :
Omdat de Orion precies 12v uit geeft ,

De accu spanning schommelt nog wel een keer , zeker met accu laden , en ik weet niet of de mac dat leuk vind

Tevens is hij nu geïsoleerd van de accu’s , kan weer wat andere probleempjes schelen denk ik zo

Jeroen-pion schreef :
Zou echter die USB verbinding naar de AIS nog wel ff ook isoleren als ik jou was.

Dat weet ie misschien nog niet, maar die gaat ie niet gebruiken.
De AIS data gaat de roosmux in

Jeroen-pion schreef :
Als galvanisch gescheiden DC/DC voedingen vind ik die Orions nogal aan de prijs, eerlijk gezegd. Meanwell heeft ze ook, voor de helft.
Echt waterdicht zijn ze ook niet. IP43, als ze met de aansluitklemmen naar beneden gemonteerd worden. Druipwaterdicht, dus.

Die tip van Zeilprutser over het galvanisch scheiden van die USB-aansluiting zou ik opvolgen.

USB poort van de transponder moet je helemaal niet gebruiken. Alleen voor instellen parameters.

roozeboos schreef :
Ik heb het lekker toch gedaan. Zij het dat het slechts een ontvanger is, waar verder ook geen lor aan in te stellen valt. Je vraagt je dan af waarom zo'n usb-stekker er dan überhaupt aan zit..

Het draait (mèt galvanische scheiding) nu alweer een tijdje perfect. Zonder mux en samen met GPS.

Oh prima, als het bij jou bevalt.
Maar Jeroen gaat het niet zo doen, en dit is zijn projectdraadje.

nb:
Een beetje electronicus zet standaard een geisoleerde usb poort erop. Dat doe ik ook bij alle ontwerpen.
kost ongeveer 5 euro extra. Maar geen klachten en geen storingen.

roozeboos schreef :
Wat hier getoond wordt, wijst daar vooralsnog niet op. Maar je zal wel meer voorkennis hebben dan ik.

Het lijkt me wel vermoeiend om die Roosmuxen steeds zo, apparaat voor apparaat, aan de man te moeten brengen.

nee hoor, ik doe het met veel plezier. Snap je negatieve toon daarom niet.
Ik hoef er ook niet van te leven hoor, dus je hoeft je geen zorgen te maken over mijn vermoeidheid

Jeroen wil meer boot data verzamelen, zoals diepte en wind etc. Dan heeft een multiplexer zin.
