Onderwerp: Project Boord-PC

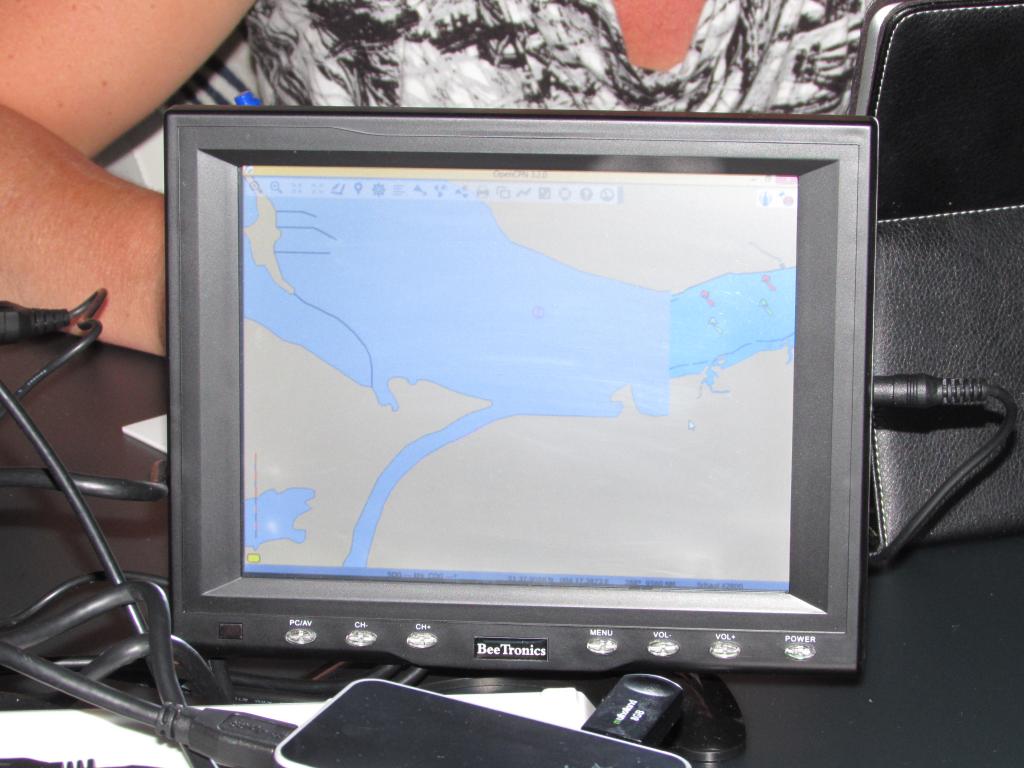

Eerst het scherm maar eens. Ik heb een 8 inch touch screen gevonden dat weinig stroom verbruikt en interne speakertjes heeft. Het heeft weliswaar een lage resolutie van 1024x768 maar dat is toch goed genoeg om mee te kunnen werken. Touch is een optie, heel erg belangrijk vind ik het (nog) niet, maar wie weet ga ik er meer van profiteren dan ik nu denk dus toch maar aanraakbaar gekozen.

Het volgende "probleem" is de muis. Ik wil eigenlijk geen losse muis, erg onhandig als je onder helling vaart. Een track ball zou kunnen! Kan ik goed mee werken, heb er jarenlang een op mijn bureau gehad. Maar: ook dat ding moet ergens liggen, het liefst vast, en daar heb ik eigenlijk geen plek voor (over).

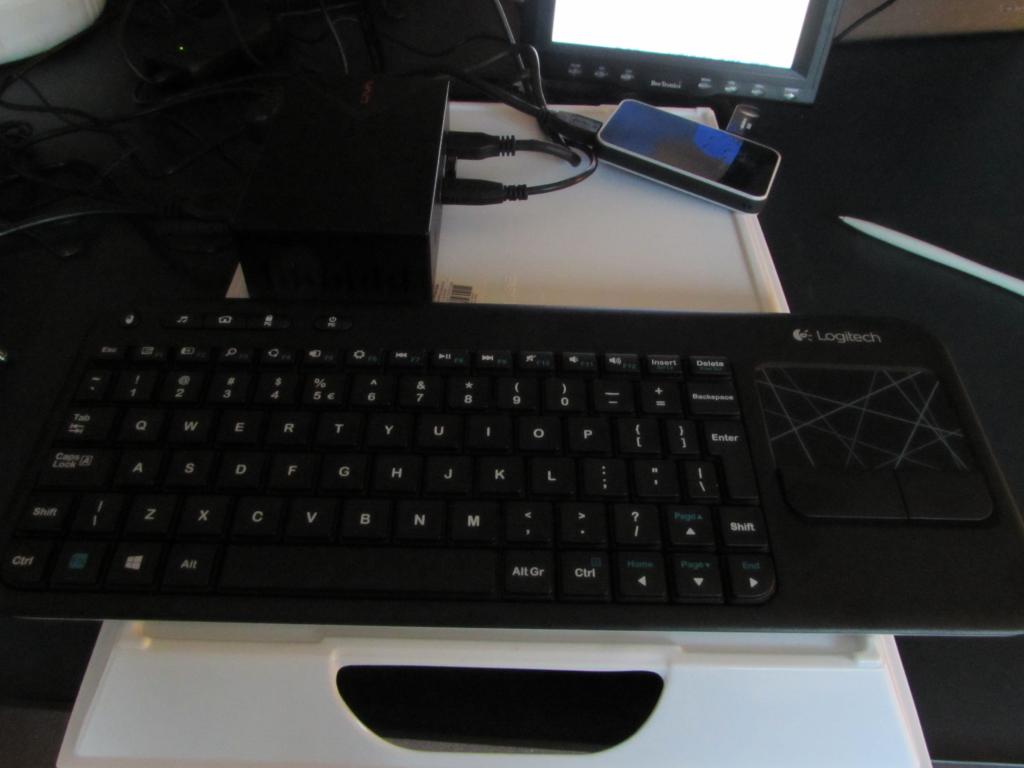

De oplossing: een Logitech keyboard met ingebouwd mouse pad. Het toetsenbord is klein, draait op 2 AA-batterijen (die liggen op voorraad aan boord) en aansluiten is een fluitje van een cent. Draadloos, aan/uit-switch, configureerbare toetsen. Ik gebruik al langer Logitech draadloze toetsenborden en ben aangenaam verrast door de levensduur van de batterijen en de toetsenborden. Hier kan weinig mee mis gaan, denk ik.

Leuk!

Wat voor PC is het geworden?

Grappig, wij gebruiken die PC's ook voor remote toepassingen.
Er zit een NUC intel board in met I3 of I5
www.tranquilpc.co.uk/gallery_retail.html

www.flickr.com/photos/10705610...ts/72157651125758888

prima zuinige doosjes.

Wij gebruiken:
I3
4Mb-ram
120 Gb SSD
W7-pro

Wij hebben dat toetsenbord thuis voor een media PC/smart TV in de woonkamer. Lekker compact maar toch goed bruikbaar. Ik vind zelf die extra muisknop aan de linkerkant heel erg handig.

O ja, die batterijen. Ik kan me niet meer herinneren wanneer ik ze laatst vervangen heb. Dat is minstens een jaar geleden!

leuke opzet ben benieuwd als alles klaar is.

ik heb datzelfde pc tje nu ook aan boord. ook met win 7 pro. Was wel wat lastiger, want win8 is nu standaard geleverd.
Ik heb er nog een dc/dc converter voor gezet als bescherming tegen de boordspanning. Wellicht niet nodig.

Delphi32 schreef :
Waar ga je dit scherm plaatsen? Als je het als plotter wilt gebruiken kan ik me voorstellen dat je m buiten hangt. Is het scherm waterdicht?

roozeboos schreef : heb je over die pc meer info Chris?

deze :
www.minidis.eu/liv
die man zit hier in voorhout, bij mij om de hoek

Delphi32 schreef :
Wat is dit precies voor scherm, waar kan je hem kopen?

www.beetronics.nl/

Is dit spul allemaal aan te sluiten rechtsreeks op de accu of werk je met omvormers / adapters?
Zie er wel 12 volt bij staan maar dat zegt niet alles dacht ik?

Grz,
Holtere

die liva is 12 volt gevoed. Ik heb zelf een usb gevoed schermpje.

holtere schreef : Je boordnet wil nog wel eens spanningspieken vertonen, waar niet alle elekronika tegen kan. Aardlussen is een ander probleem dat je kan hebben. Vandaar dat ik een isolerende 12/12 converter gebruik.

rooiedirk schreef : Wat is het verdruik van zo'n converter?

Ja, verbruik is interessant! Wordt er een 12/12 volt converter gebruikt of zitten die telkens apart voor scherm en pc? Ik vind zogauw alleen omvormers van 12 naar 230 volt maar dan weer terug zoiets lijkt me niet de bedoeling?

Grz,
Holtere

Voor een van de duurdere merken (Victron) 12V-12V 100Watt, nullast 25mA en een rendement van 85% bij een prijs van 100€

Ontdek net dat OpenCPN ook draait op een Raspberry Pi: --> www.agurney.com/raspberry-pi/pi-chart www.raspberrypi.org/forums/viewtopic.php?f=41&t=8938 www.raspberrypi.org/forums/viewtopic.php?p=30448 mvcesc.wordpress.com/2015/04/2...berry-pi-2-with-ais/

Zo'n Pi heeft een lage prijs. Wellicht voor sommigen een interessante optie.

WAAROM Win7pro?
Ga je je aanmelden op een server?

HOME voldoet prima dus

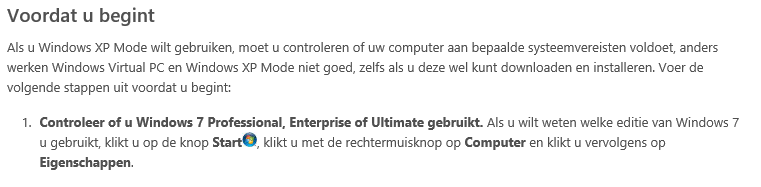

dat ligt er aan, mocht je de Windows XP mode nodig hebben voor een applicatie die niet onder 7 wil dan ben je blij dat je voor pro hebt gekozen. Ook de lifecycle volgens Microsoft is hoger als de home versie.

en mocht je met remote desktop willen werken voor bijvoorbeeld weergave op je tablet dan kom je met home ook niet weg

In alle gevallen ben ik het totaal oneens met je.
Dit is uit de duim gezogen en aangenomen als waarheid.
Compatibiliteitsmodus werkt ook in Home Edition

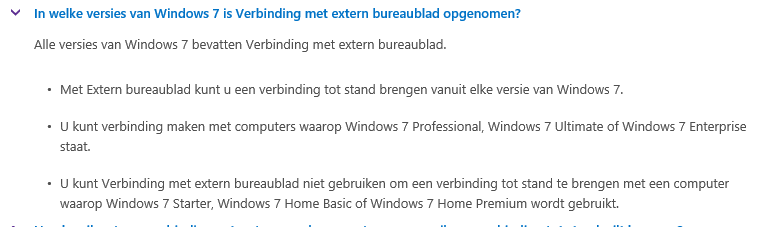

Remote desktop is makkelijk aan te zetten in Home!

Daar naast! Welke van deze opties heb je nodig aan boord?

Ik heb een converter van farnell, geisoleerd met een breed ingangsspanning bereik , en 12 volt uit.
Kost iets van 30 euro bij een ampere of twee.
een klein blokje van 2x2x0,5 cm ofzo.
Het gaat erom dat je de pieken opvangt. Wellicht niet nodig, het voordeel is wel dat je meteen aardlussen oplost.

Ik heb win7 pro , dat was de enige optie naast win8. Dan is de keuze simpel.

Is trouwens razendsnel, en ik kan er dus ook gewoon mee internetten om boei updates binnen te halen.

windows.microsoft.com/nl-nl/wi...on-faq#1TC=windows-7

windows.microsoft.com/nl-NL/wi...xp-mode-in-windows-7

en zie de Comparison chart op microsoft.wikia.com/wiki/Windows_7_editions

remote desktop is rete handig icm een tablet als je bijvoorbeeld zowel in je kuip als in de navigatiehoek tegelijk wil kunnen werken of informatie beschikbaar wil hebben.

of bijvoorbeeld je kaarten op de tablet buiten terwijl de kinderen binnen lekker een filmpje kunnen kijken. redenen genoeg.

De PC is inderdaad een Liva-X, ik heb in eerste instantie gekozen voor de versie met 32GB SSD omdat ik het sterke vermoeden heb dat ik daar helemaal mee uit ga komen, maar er ligt een reserve-SSD klaar. En anders is er nog een optie om een goede (!) memorystick op de USB3 port te hangen.

Het scherm is niet waterdicht en wordt ook niet buiten gebruikt. Dat past bij ons helemaal niet, was dus geen eis.

Alle onderdelen zijn geselecteerd om op 12V te werken. Alle? Nou ja, feitelijk zijn dat alleen de PC zelf en het scherm. En uiteraard heb ik er een convertertje tussengezet, het zou wat jammer zijn als de boel getoast wordt door een piek in het boordnet De apparaten zelf overleven 16V echt wel, maar daarboven wordt het vervelend.. better safe than sorry dus.

Goed, de onderdelen zijn er, ze zijn getest op 230V met behulp van de meegeleverde adapters, maar nu is het tijd voor de 12V-test. Probleem: de voedingsstabilisator/overspanningsbeveiliging heeft maar 1 uitgang en ik wil er 2 apparaten mee voeden. Om de hoek zit een kabeltjesleverancier (www.kabelsenco.nl), die helpt me aan een verloopstukje. Helaas heeft Liva-X een eigen plug, de centrale pin is iets dikker dan de standaard 5x2.2mm plug dus daar moet ik voor gaan knippen in de draadjes. En als dat dan gebeurd is (voorlopig de verbinding met een kuch-kroonsteentje-kuch gemaakt ) zit het hele setje op de 12V die uit een oude Waeco koelboxconverter komt. Dat is de opstelling op de laatste foto.

Tijd voor de Windows installatie. Fluitje van een cent, en na een paar minuten met vele Windows updates is het apparaat klaar voor gebruik. Wat opvalt, is dat de PC niet bijzonder traag is. Het is geen top of the bill desktop natuurlijk, maar hij voelt ook niet megasloom aan. Opstarttijden in de buurt van de 10 seconden, erg netjes. Met een memorystickje zet ik mijn navigatiesoftware over. Voorlopig is dat OpenCPN met de beruchte CM93 kaarten en de ENC's van RWS, ik denk er nog over na om de NV Verlag kaarten erbij te zetten. Komt nog. NavMonPC erbij, qtVlm, zyGrib, instelprogramma van de mux en nog wat klein spul zoals de software om de WetterInfobox te kunnen uitlezen (die krijgt permanente aansluiting nu). Het startscherm van Windows, de live tiles, ik verwijder ze bijna allemaal want zinloze shit die het systeem alleen maar vertragen zonder iets toe te voegen. Uit oogpunt van energiebesparing een nieuw Power Profile aangemaakt: de processor mag altijd blijven draaien maar het beeldscherm moet na 5 minuten inactiviteit uitvallen. Ook dat blijkt te werken, een toetsaanslag is voldoende om weer beeld te krijgen.

Een minpuntje kunnen vinden in deze setup: het scherm heeft wel speakertjes maar die werken alleen als ik de composite input gebruik (bv als je een externe DVD-speler zou aan willen sluiten). Uit de PC komt geen geluid, daar moet ik nog even wat op verzinnen. Het ankeralarm moet natuurlijk wel hoorbaar zijn!

De software en hardware zijn dus zo goed als compleet, alle onderdelen werken op 12V dus het wordt tijd om de boel in te bouwen. Dat is een klus die ik dit weekend hoop uit te voeren, dus dan volgen nieuwe foto's van dit leuke project.
