Onderwerp: Een oud project: Bonus Gratia.

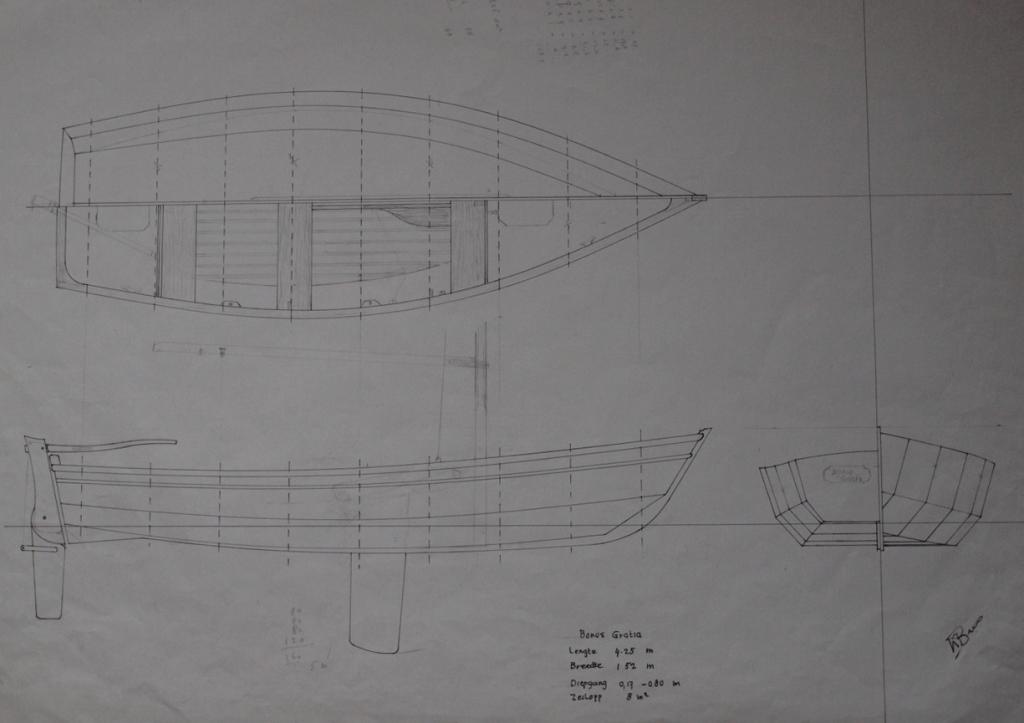

Een aantal jaren geleden heb ik een kleine open zeilboot getekend.



Dit ontwerp heb ik daarna ook zelf gebouwd. Omdat mijn schuur niet zo groot is heb ik eerst een helft
van de boot tegen de muur gebouwd

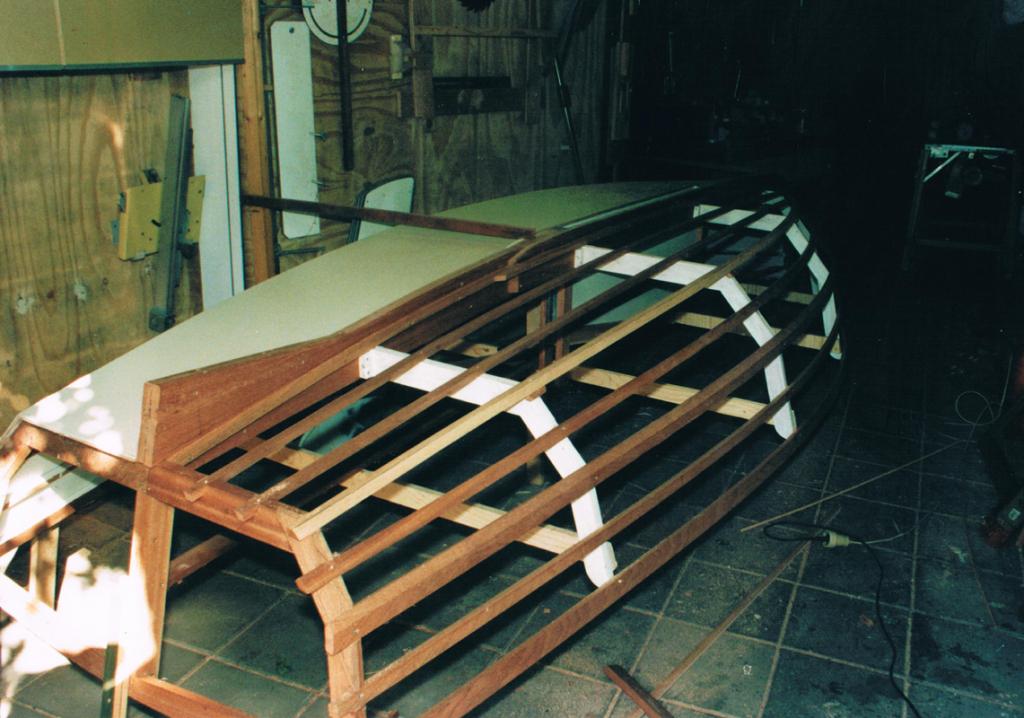

Toen is de halve boot verplaatst naar een breder deel van de werkplaats

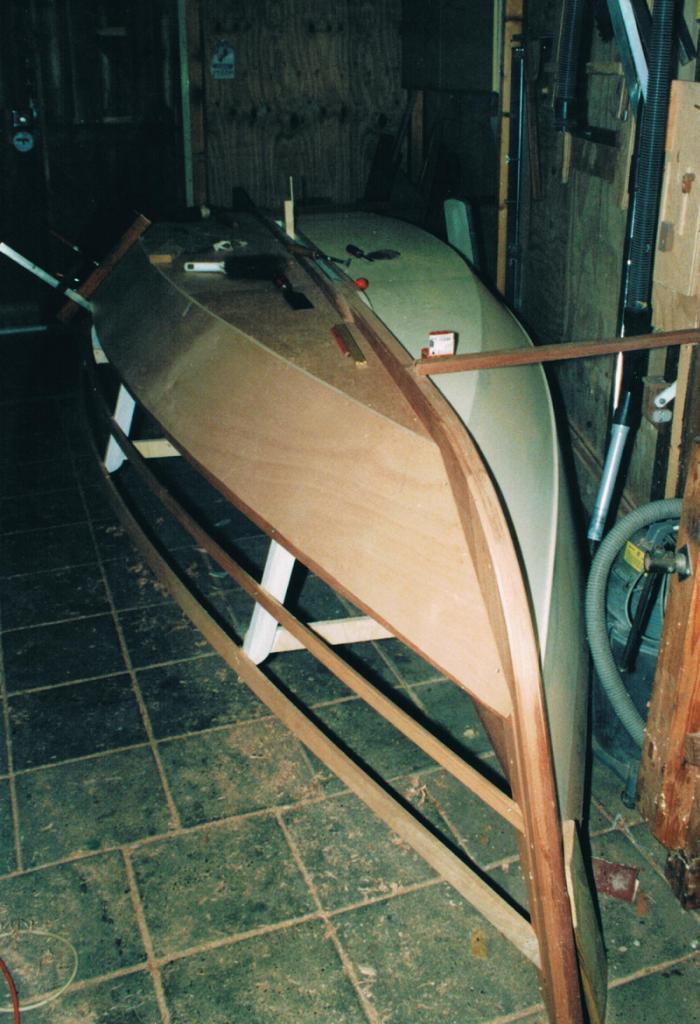

waarna ik de andere helft er tegenaan gebouwd heb.

















Meer foto's kunnen er blijkbaar niet bij maar als er belangstelling voor is laat ik die ook graag zien

Knap hoor. Laat maar meer zien!

Knap gedaan, hoor. Graag nog wat meer foto's. Kun je nog wat schrijven over de wijze van bouwen: zo te zien op spanten en geen Stitch-and-Glue.

Mooi. Meer, meer!

Tja, je maakt ons wel nieuwsgierig, dus kom maar op met de foto's.

Voor allen die gereageerd hebben, bedankt .Binnenkort volgt er meer.

De bouwwijze is:

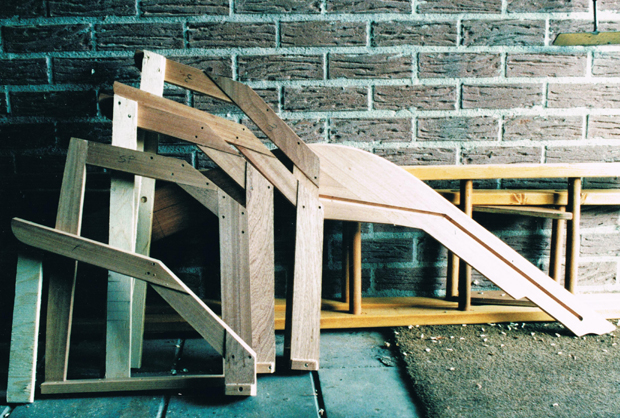

Op een in twee ongelijke delen gezaagde underlaymentplaat heb ik de spanten en de langsscheepse doorsnede op ware grote uitgezet. Daarna heb ik de spantsecties de steven-kielconstructie gemaakt.[foto 1]D
De underlaymentplaat heb ik langs de lijn van steven en kiel uitgezaagd en aan de muur geschroefd.

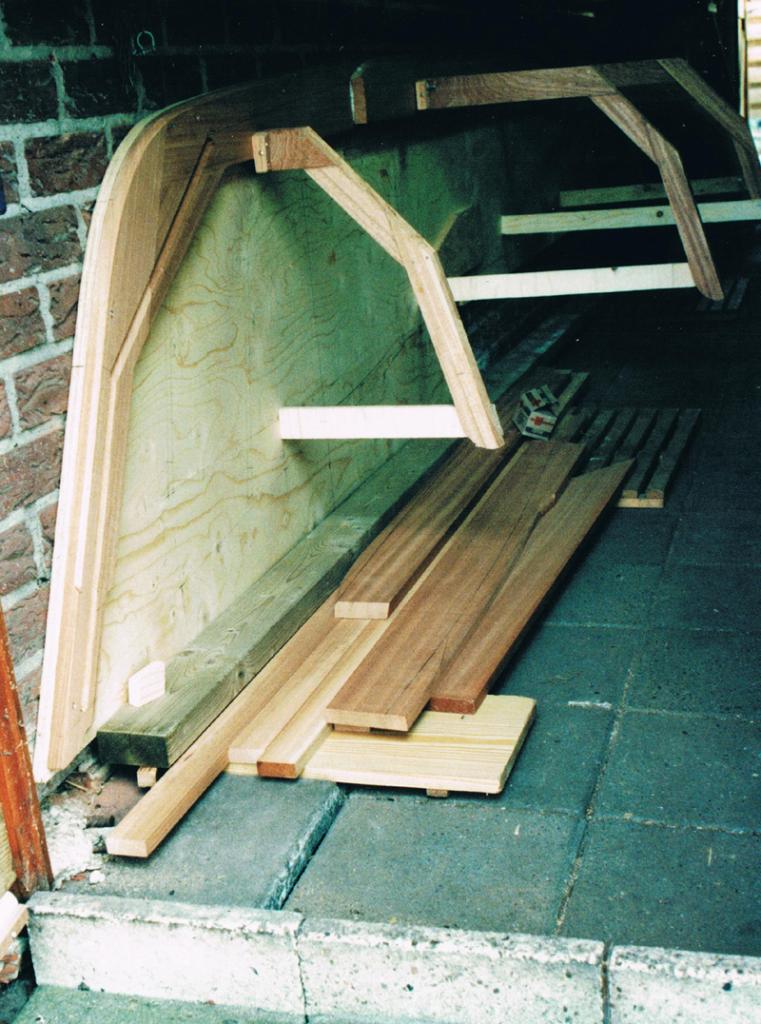

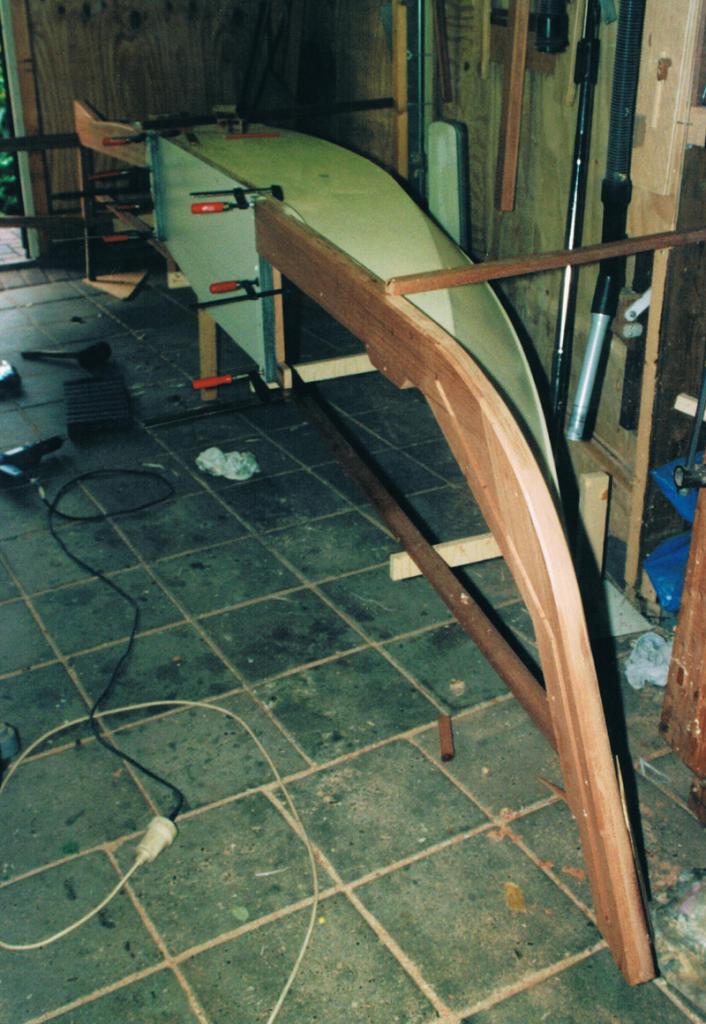

Vervolgens is daar de steven-kiel op bevestigd en daarna de halve spantsecties [foto 2]

Wauw!

Originele bouwwijze zo in twee helften. Goed gevonden.

Prachtig stuk werk!!

Dank voor de uitleg en de foto's. Hoe heb je de huiddelen op de spanten en aan elkaar bevestigd? Ik zie alleen schroeven bij de schotten. Toch met Stitch-and-Glue? Welke huiddikte heb je gebruikt? Boot lijkt me wel wat zwaar voor een zeilboot.

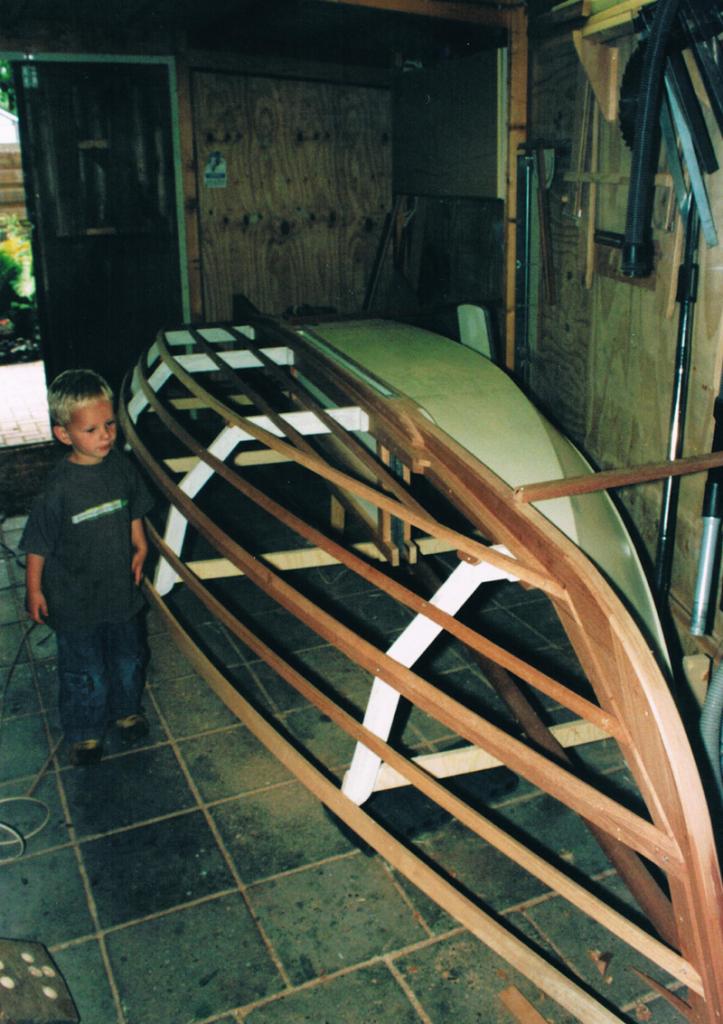

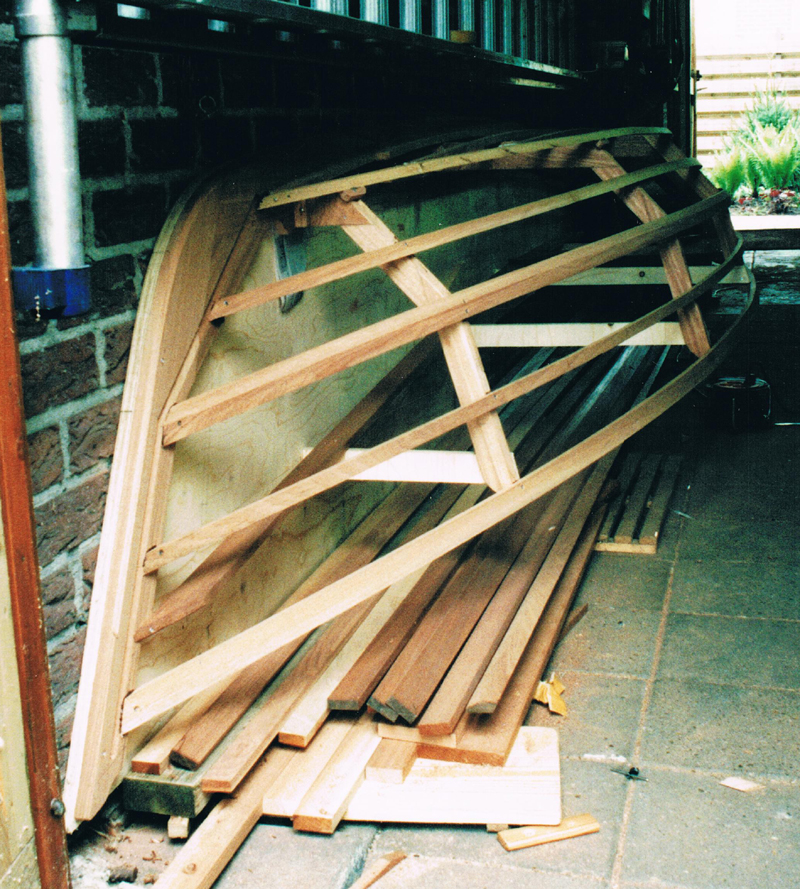

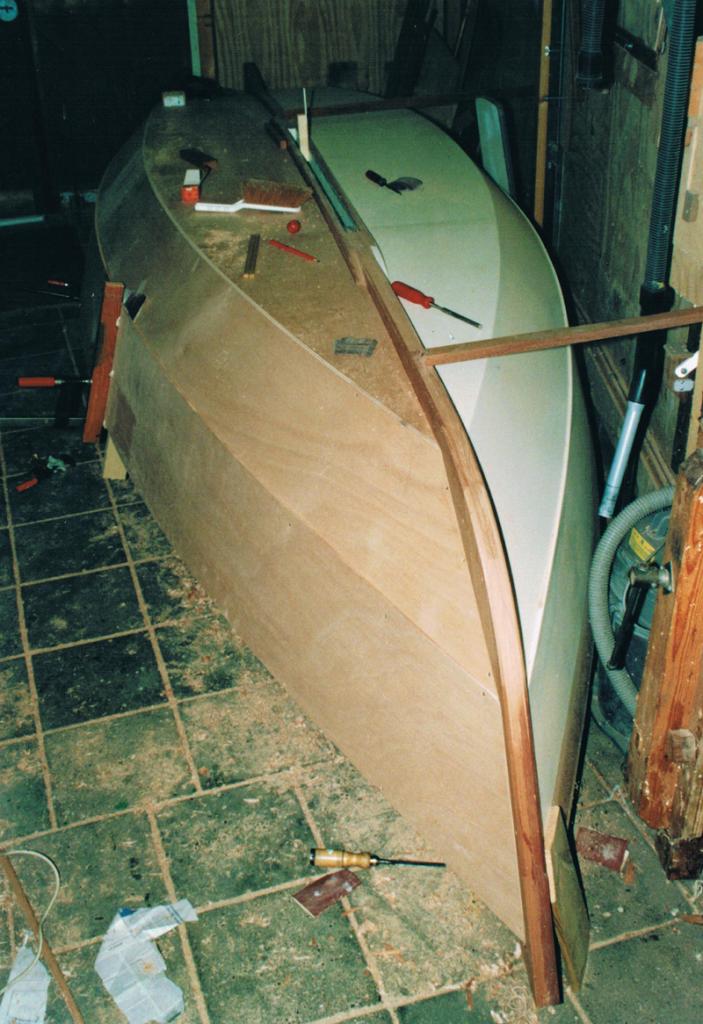

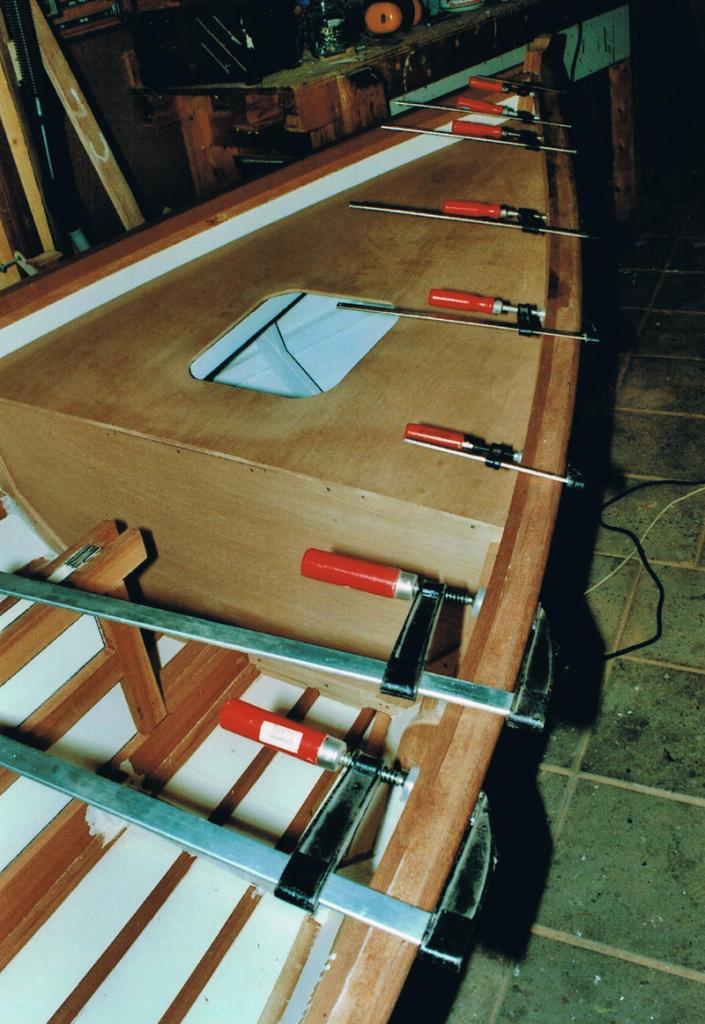

Ik heb wegers oftewel stringers langs de spanten geschroefd zoals je op foto 3 kunt zien.

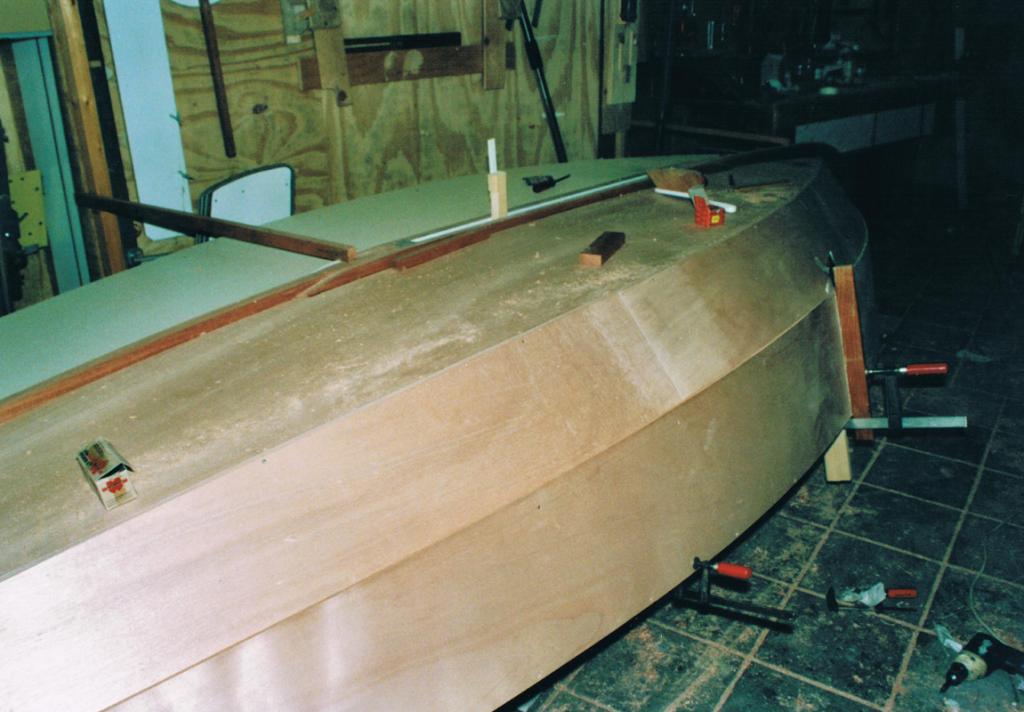

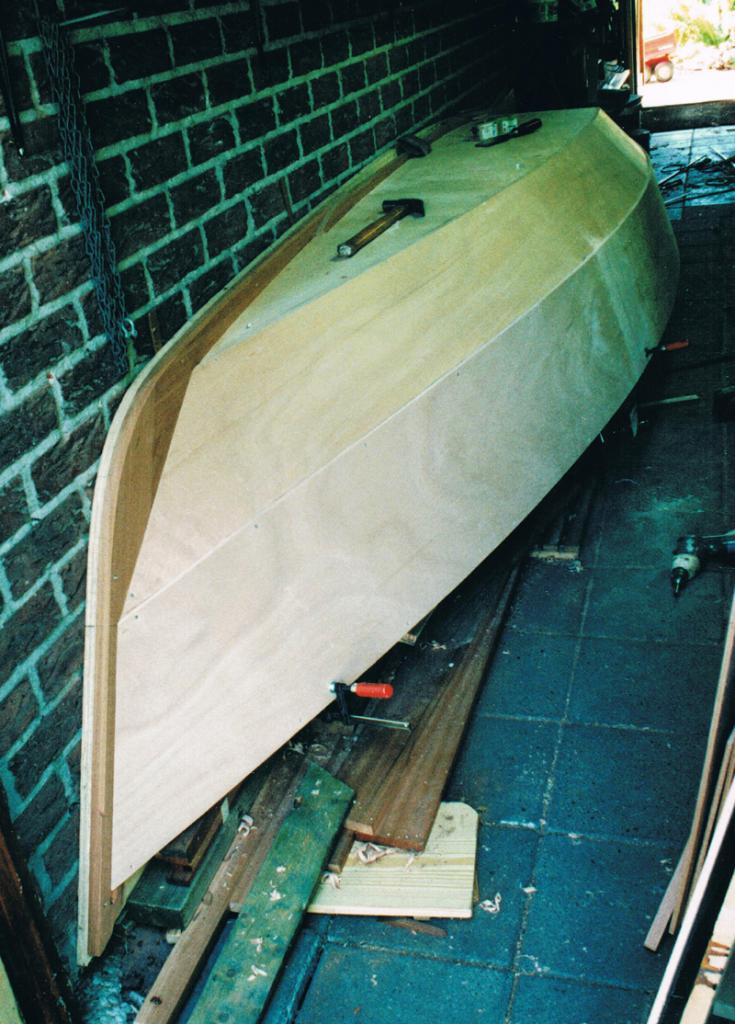

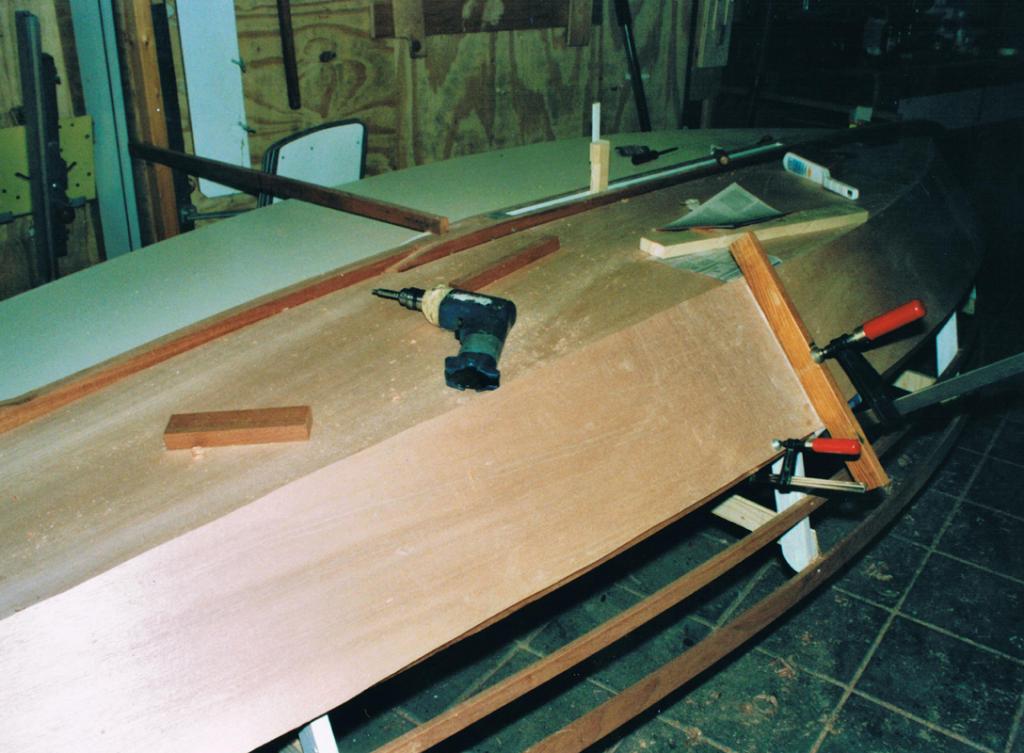

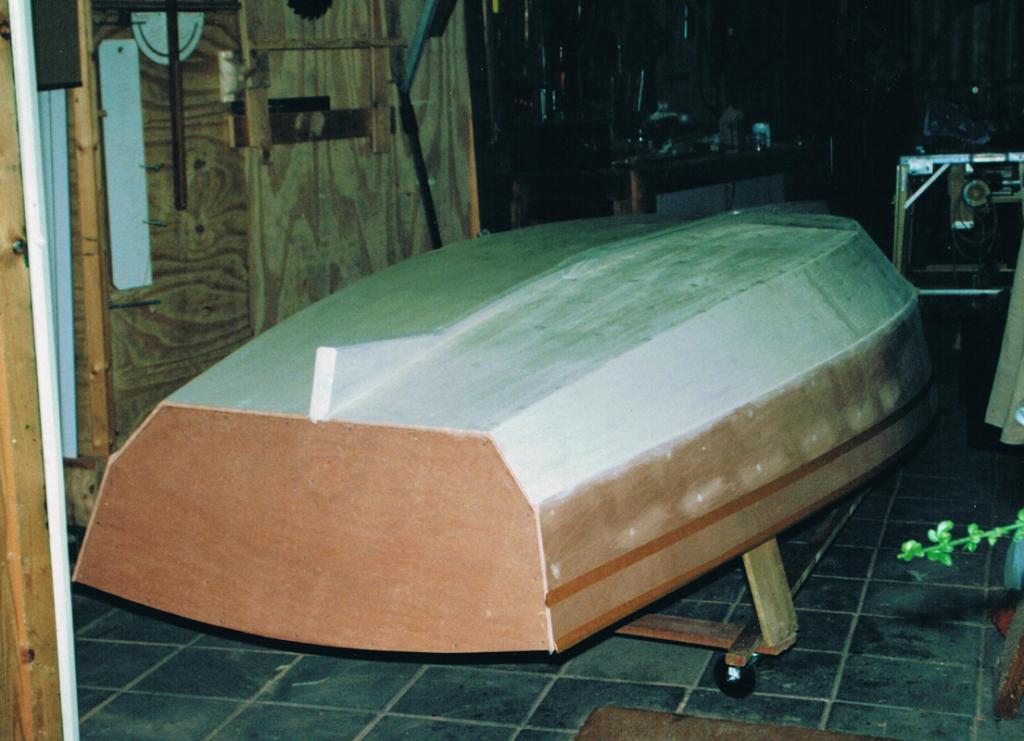

Daar zijn de huiddelen weer op geschroefd. De huid is 9mm jumbo ocoumeplaat
In elk huiddeel zit een schuine las. Alles is gelijmd met mono-uretane[bruislijm]
Het gewicht van de boot geheel compleet is niet meer dan 240 kg

Dit is leuk zeg!
Een heel originele bouwwijze.

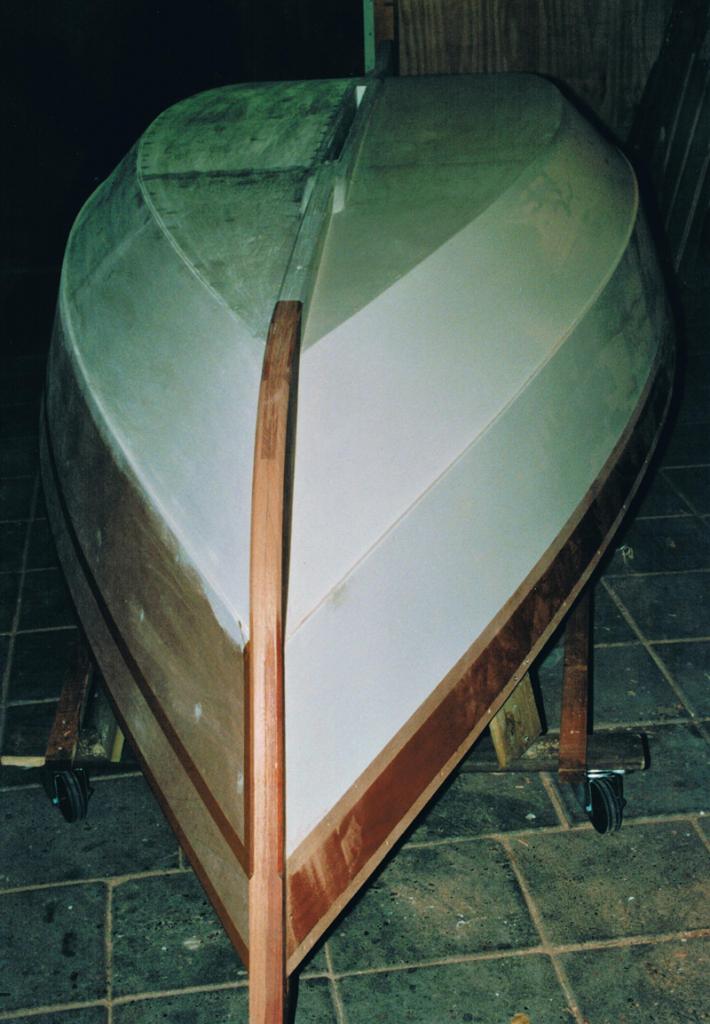

Nog wat foto's.

Mooi project. Petje af. Wat ga je met de mast en tuigage doen? Ook zelf maken?

De mast heb ik gelijmd van twee delen die eerst hol zijn gezaagd. De giek en de gaffel zijn ook van
twee delen omdat er een lijkgroef in moest. Het grootzeil zit met een rijglijn aan de mast.
De zeilen heb ik bij een zeilmaker besteld.

Mooi scheepje!

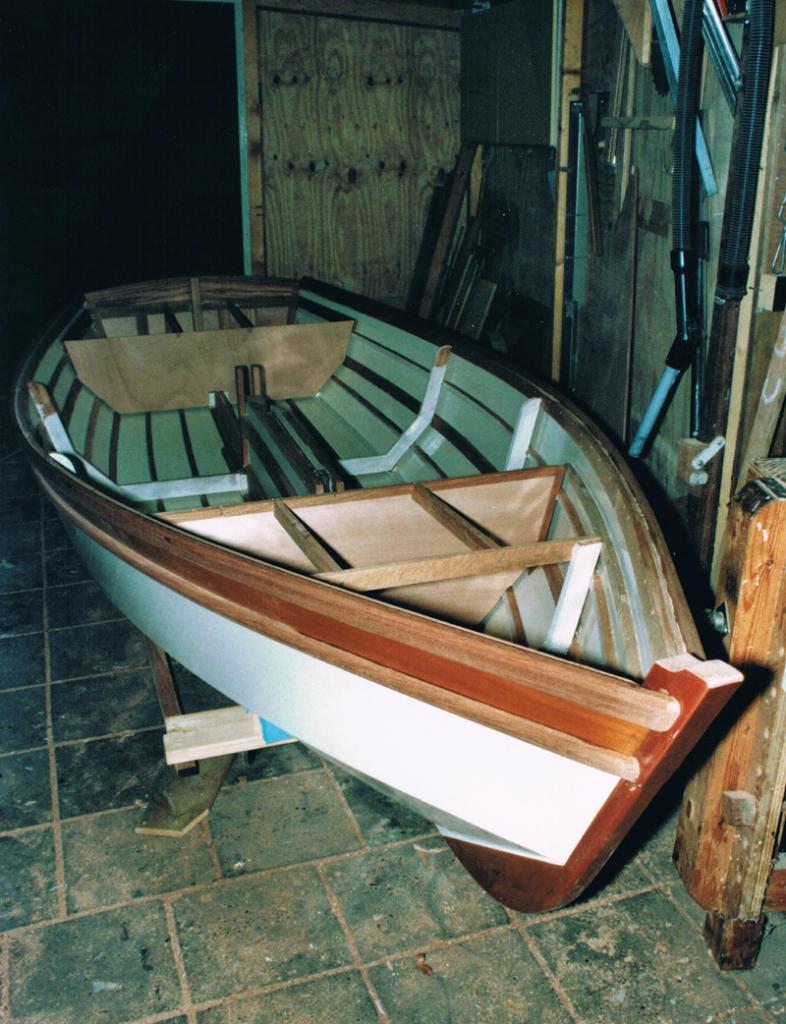

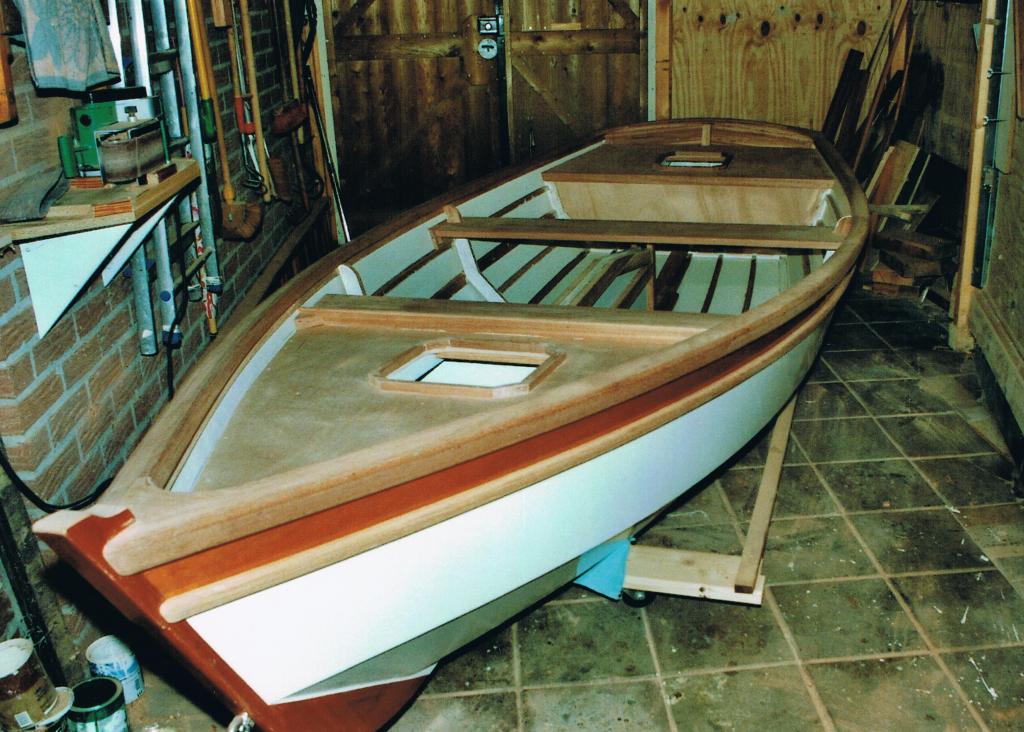

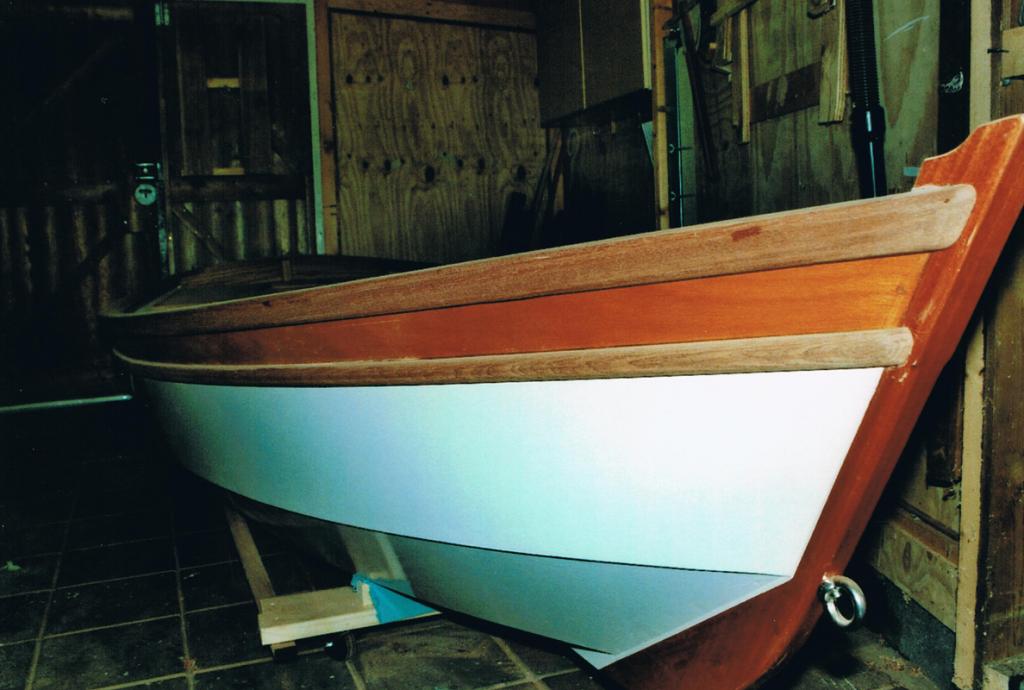

Hier komen nog een paar foto's. Als er vragen zijn beantwoord ik die graag.



De foto's staan helaas niet allemaal in de goede volgorde

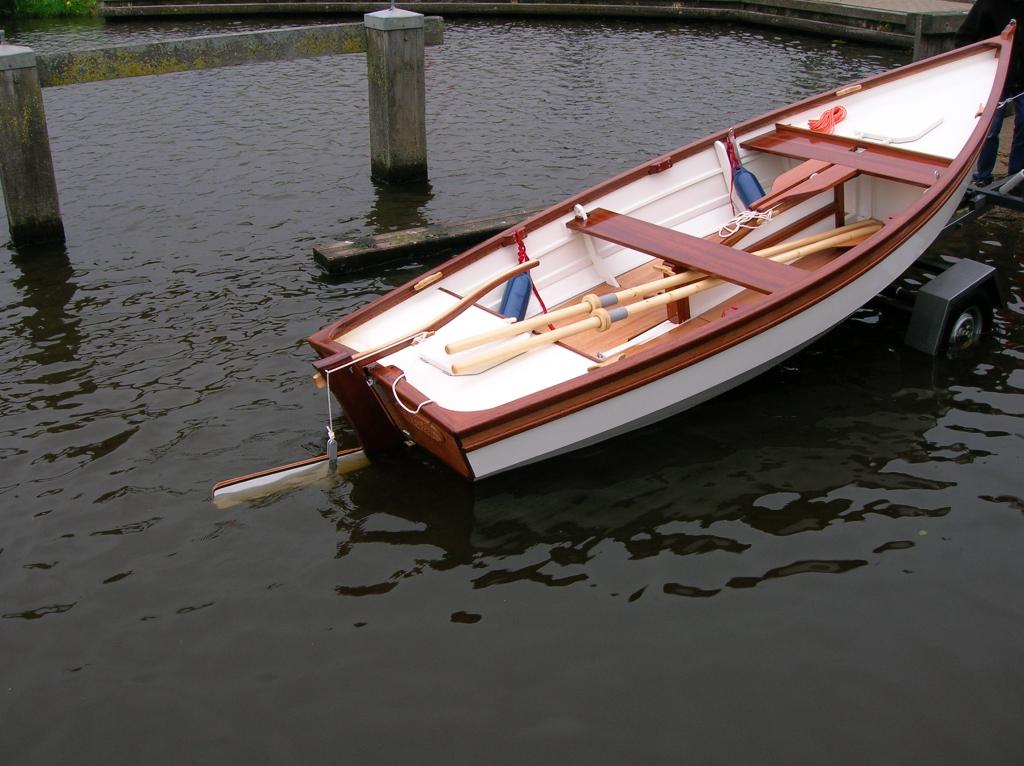

Een prachtig ontwerp en prachtig uitgevoerd.
Ik ben erg benieuwd naar de beelden als de mast en de zeiltjes er op staan hoe ze de haven uitglijdt en vervolgens op een oor gaat liggen.
Mijn complimenten!

Prachtig, een bootje om verliefd op te worden.

Zonde om hem in het water te gooien

Ja, erg mooi.

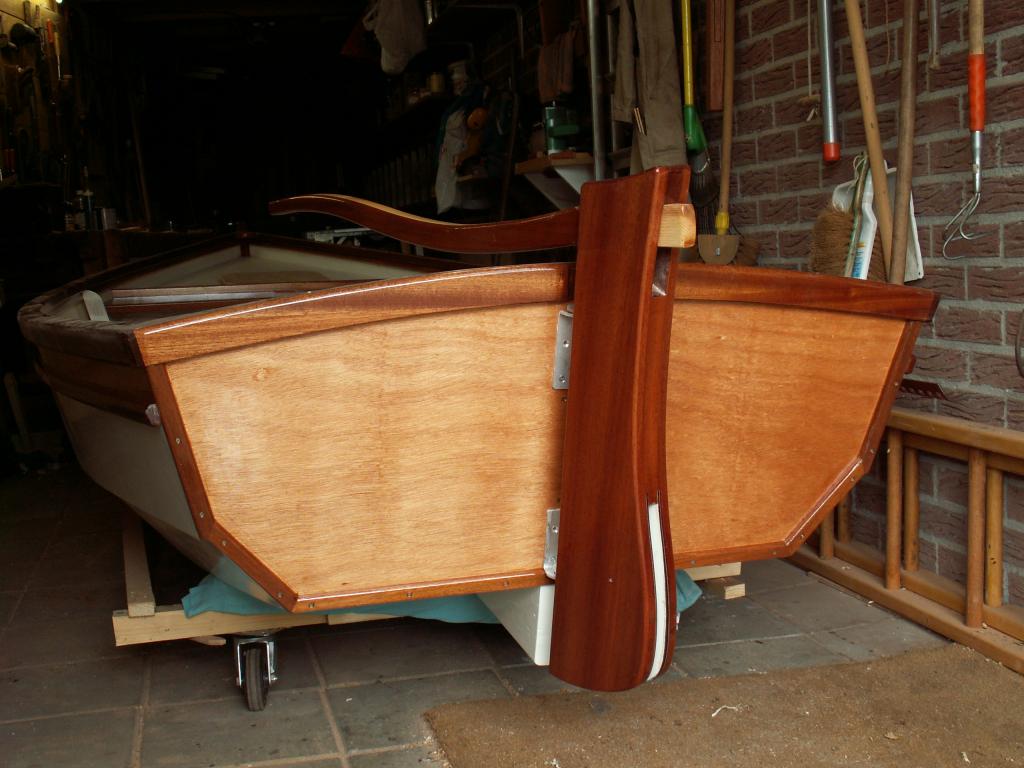

Maar als ik zo naar het roer kijk lijkt mij dat die maar een beperkte werking heeft.
Kan me vergissen natuurlijk...

Edit;
vergis mij had eerst even naar de tekening moeten kijken.

Deze zonde toch maar begaan

Heel mooi!
En nu zeilend, ja?

Prachtig!
Zoals veel zonden toch altijd spannend om te doen

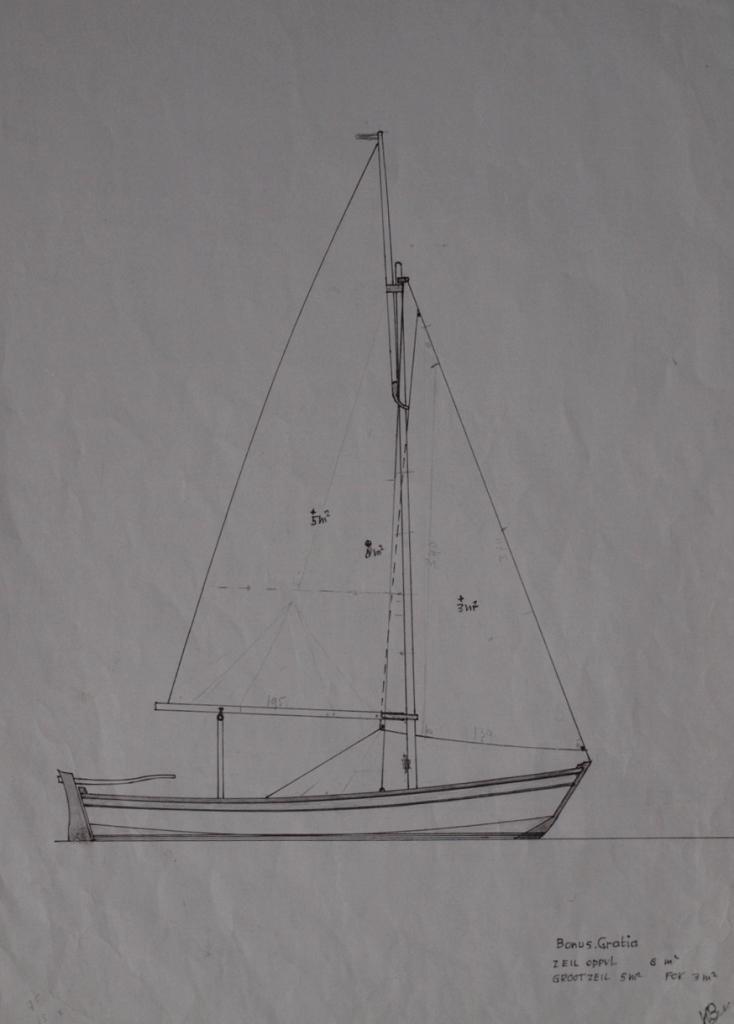

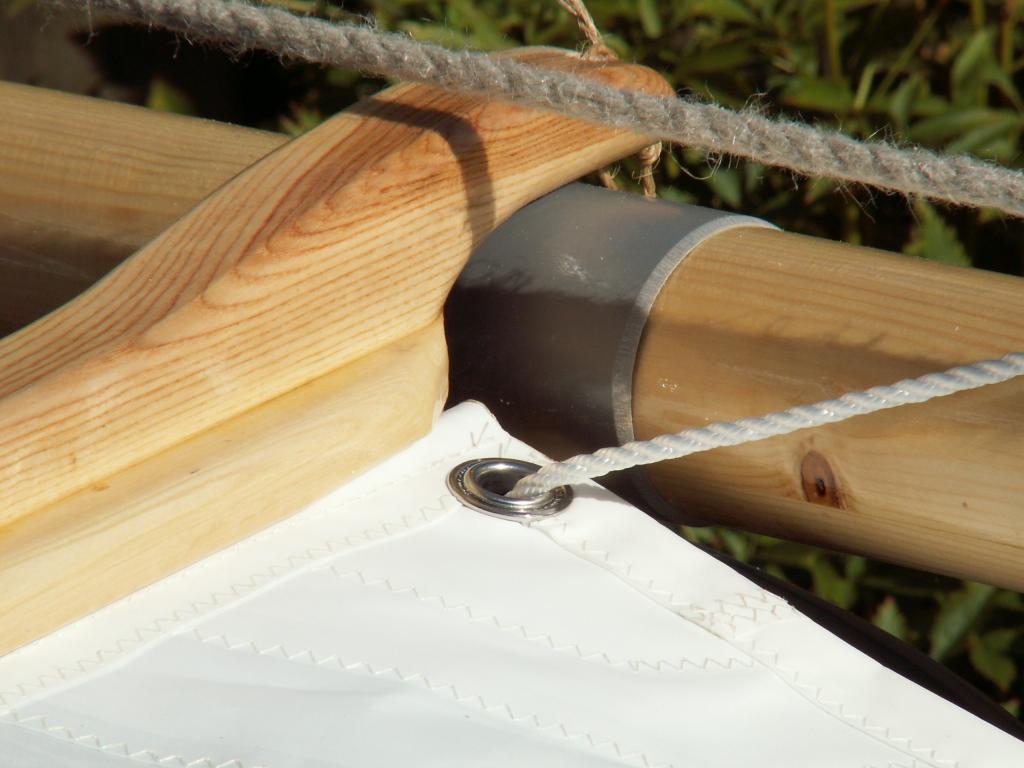

Eerst nog een paar details van het tuig. Het grootzeil is een echt houarizeil met de gaffel op
twee plaatsen verbonden met de mast. Voor een even groot torenzeil zou de mast een flink stuk
langer moeten, hij is nu een halve meter langer dan de boot.
